DSAI133 57120001-PS এনালগ ইনপুট বোর্ড

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	DSAI133 57120001-PS
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

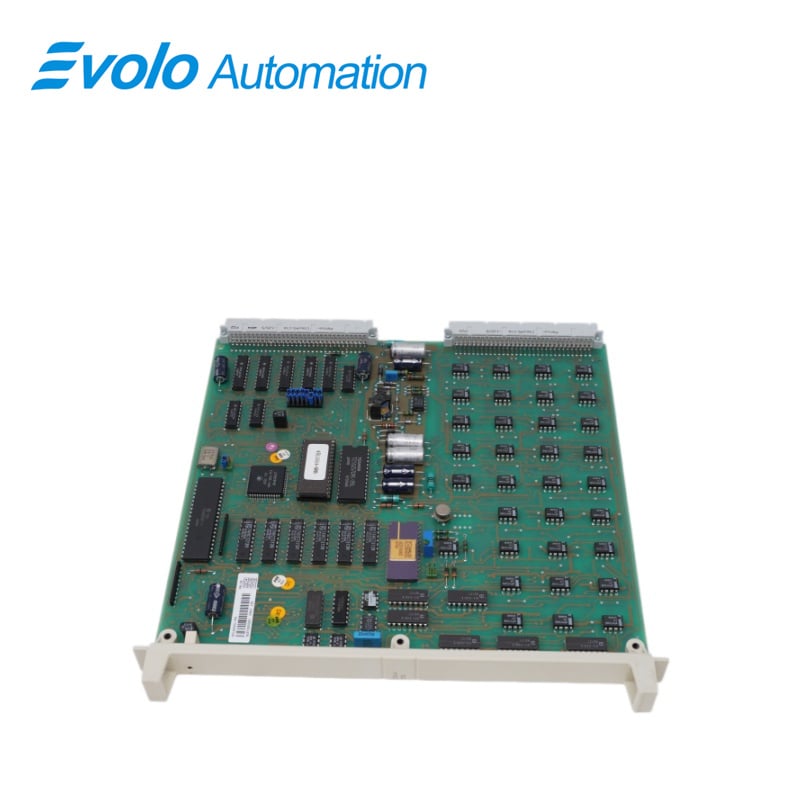

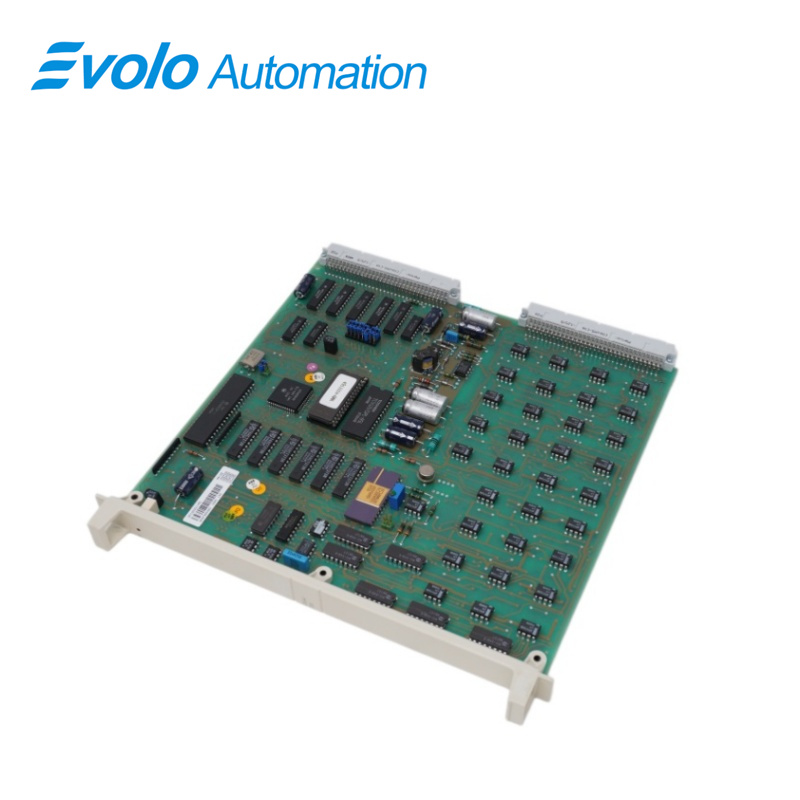

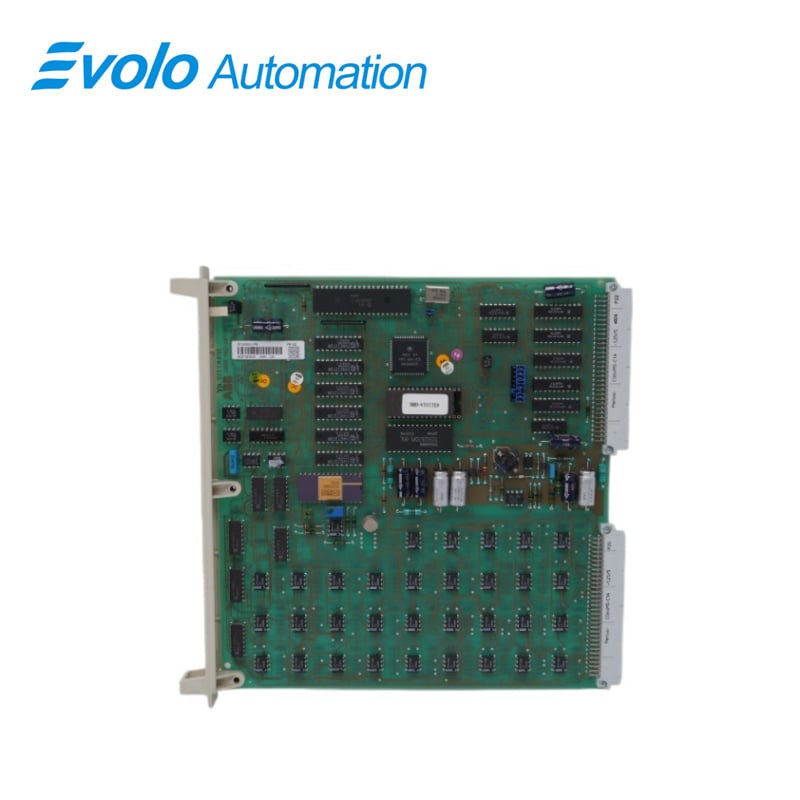

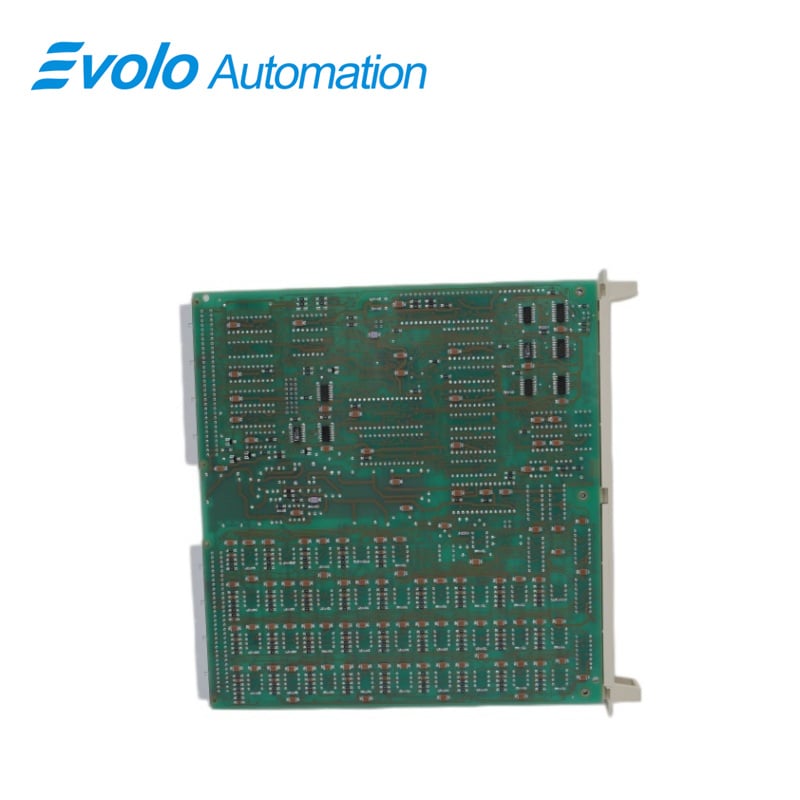

ABB DSAI133 57120001-PS হল ABB অ্যাডভ্যান্ট OCS/S100 I/O সিস্টেমের জন্য উৎসর্গীকৃত একটি ১৬-চ্যানেল এনালগ ইনপুট বোর্ড। এটি DSAI133 সিরিজের এনালগ ইনপুট বোর্ডগুলির জন্য সংকেত অ্যাক্সেস, বৈদ্যুতিক আইসোলেশন এবং ওয়্যারিং ম্যানেজমেন্ট প্রদান করে এবং ক্ষেত্রের এনালগ সেন্সর ও নিয়ন্ত্রণ সিস্টেমের মধ্যে একটি প্রধান ইন্টারফেস মডিউল।

প্রয়োগ

বৃহৎ তাপ বিদ্যুৎ কেন্দ্র (সহায়ক সরঞ্জাম, ছাই ও সালফার চিকিৎসা, এবং জল চিকিৎসা সহ):

বিদ্যুৎ কেন্দ্রের পর্যবেক্ষণ বিন্দুগুলি অত্যন্ত বিক্ষিপ্ত এবং ঘন ঘন সজ্জিত। DSAI133-এর ৩২-চ্যানেল ডিজাইন র‍্যাক স্থান উল্লেখযোগ্যভাবে সাশ্রয় করে, যা একটি একক বোর্ডে ডজন খানেক পাম্প ইউনিটের চাপ ও প্রবাহ হারের কেন্দ্রীভূত পর্যবেক্ষণ সম্ভব করে।

পেট্রোরাসায়ন কারখানা এবং বৃহৎ রিফাইনারি (ট্যাঙ্ক ফার্ম পর্যবেক্ষণ, প্রক্রিয়া সুরক্ষা):

জটিল তাপমাত্রা ও চাপ পূরক সার্কিট পরিচালনার জন্য ব্যবহৃত হয়। এর শক্তিশালী বৈদ্যুতিক বিচ্ছেদ ক্ষমতা রাসায়নিক কারখানাগুলিতে দীর্ঘ দূরত্বের কেবল থেকে উৎপন্ন অপ্রয়োজনীয় প্রবাহকে কার্যকরভাবে অবরুদ্ধ করে, যার ফলে তথ্যের নির্ভুলতা নিশ্চিত হয়।

বৃহৎ ইস্পাত ও ধাতুবিদ্যা কারখানা (শীতল/উত্তপ্ত রোলিং লাইন, হাইড্রোলিক স্টেশন):

উচ্চ-ক্ষমতাসম্পন্ন মোটর এবং উচ্চ-ফ্রিক uency ইলেকট্রোম্যাগনেটিক ব্যাঘাত সমৃদ্ধ পরিবেশে, রোলিং মিলের পুরুত্ব নিয়ন্ত্রণ ব্যবস্থার স্থিতিশীলতা নিশ্চিত করার জন্য নির্ভুল সরণ ও চাপ ফিডব্যাক সংগ্রহ করা হয়।

কাগজ ও উচ্চ-গতির টেক্সটাইল কারখানা:

উৎপাদন লাইনের টেনশন এবং রৈখিক গতির উচ্চ-নির্ভুলতা সমন্বয় বজায় রাখতে নির্ভুল বহু-লুপ PID নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

ট্রাবλশুটিং

সাধারণ ত্রুটিগুলি:

সম্পূর্ণ বোর্ড বা অর্ধ-বোর্ড সিগন্যাল ত্রুটি: প্রথমে DSAB বিতরণ বোর্ডের ফিউজগুলি পরীক্ষা করুন। ৩২টি চ্যানেল সাধারণত একাধিক বিচ্ছিন্ন গ্রুপে বিভক্ত থাকে; একটি গ্রুপে বিদ্যুৎ বিফলতা ঘটলে একযোগে একাধিক সিগন্যাল ব্যর্থ হবে।

পাঠ বিচ্যুতি/অনিশ্চয়তা: মডিউলগুলির সংযোগকারী রিবন কেবলগুলি আর্দ্রতা ও জারণের জন্য পরীক্ষা করুন; কমন-মোড হস্তক্ষেপ প্রতিরোধের জন্য র‍্যাকে শিল্ডিং তারটি এক প্রান্তে গ্রাউন্ড করা নিশ্চিত করুন।

রক্ষণাবেক্ষণের পরামর্শঃ

কখনও হট-প্লাগ করবেন না: AC400 সিস্টেম মডিউলগুলি অত্যন্ত সংবেদনশীল। চিপগুলির মধ্যে আর্কিং এবং যোগাযোগ চিপে ক্ষতি রোধ করতে প্রতিস্থাপনের আগে সর্বদা র‍্যাক পাওয়ার বিচ্ছিন্ন করুন।

গোল্ড ফিঙ্গার পরিষ্কার: এই মডিউলগুলির অনেকগুলি ১৫ বছরের বেশি সময় ধরে কাজ করছে, তাই রক্ষণাবেক্ষণের সময় পিনগুলির উপর অক্সাইড স্তর পরিষ্কার করতে ইলেকট্রনিক ক্লিনার ব্যবহার করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: DSAI133 ৫৭১২০০০১-PS এবং DSAI130-এর মধ্যে পার্থক্য কী?
উত্তর: DSAI133 57120001-PS উচ্চতর চ্যানেল ঘনত্ব (সর্বোচ্চ ৩২টি চ্যানেল) এবং অপ্টিমাইজড বৈদ্যুতিক পারফরম্যান্স প্রদান করে, যা বৃহত্তর স্কেলের এবং ঘনীভূত অ্যানালগ সিগন্যাল অ্যাগ্রিগেশনের জন্য উপযুক্ত।

প্রশ্ন ২: DSAI133 57120001-PS কি PT100 RTD-গুলির সাথে সরাসরি সংযোগ সমর্থন করে?
উত্তর: না। এটি শুধুমাত্র মানক ভোল্টেজ/কারেন্ট সিগন্যাল গ্রহণ করে। RTD সিগন্যালগুলিকে ট্রান্সমিটারের মাধ্যমে ৪-২০ মিএ তে রূপান্তর করতে হবে, অথবা একটি নির্দিষ্ট DSAI155 মডিউল ব্যবহার করতে হবে।

প্রশ্ন ৩: DSAI133 57120001-PS প্রতিস্থাপন করতে কি সফটওয়্যার পরিবর্তন প্রয়োজন?
উত্তর: না। যতক্ষণ না নতুন মডিউলের হার্ডওয়্যার ডায়াল-আপ ঠিকানা পুরনো কার্ডের সাথে মেলে, সিস্টেমটি স্বয়ংক্রিয়ভাবে এটিকে চিহ্নিত করবে এবং প্রতিস্থাপনের পর যোগাযোগ পুনরুদ্ধার করবে।

প্রশ্ন ৪: DSAI133 57120001-PS-এর নির্দেশক আলো কেন ধ্রুবভাবে লাল (ত্রুটি) হয়?
উত্তর: এটি মডিউলের স্ব-পরীক্ষা ব্যর্থতা বা র‍্যাকের সাথে যোগাযোগ বিচ্ছিন্ন হওয়ার নির্দেশ করে। এটি ব্যাকপ্লেন পাওয়ার সাপ্লাইয়ের ত্রুটি, ঠিকানা সংঘাত বা বোর্ডের হার্ডওয়্যার ব্যর্থতার কারণে হতে পারে।

প্রশ্ন ৫: DSAI133 57120001-PS-এর সর্বোচ্চ ইনপুট কারেন্ট সীমা কত?
ক: ২৫০Ω শান্ট রেজিস্টর ব্যবহার করে নমুনা ইনপুট ২০ মিলি-অ্যাম্পিয়ার। ৩০ মিলি-অ্যাম্পিয়ারের চেয়ে বেশি ইনপুট ধারাবাহিকভাবে প্রয়োগ করলে শান্ট রেজিস্টরটি অত্যধিক উত্তপ্ত হয়ে পুড়ে যেতে পারে অথবা চ্যানেল অ্যালার্ম ট্রিগার হতে পারে।
