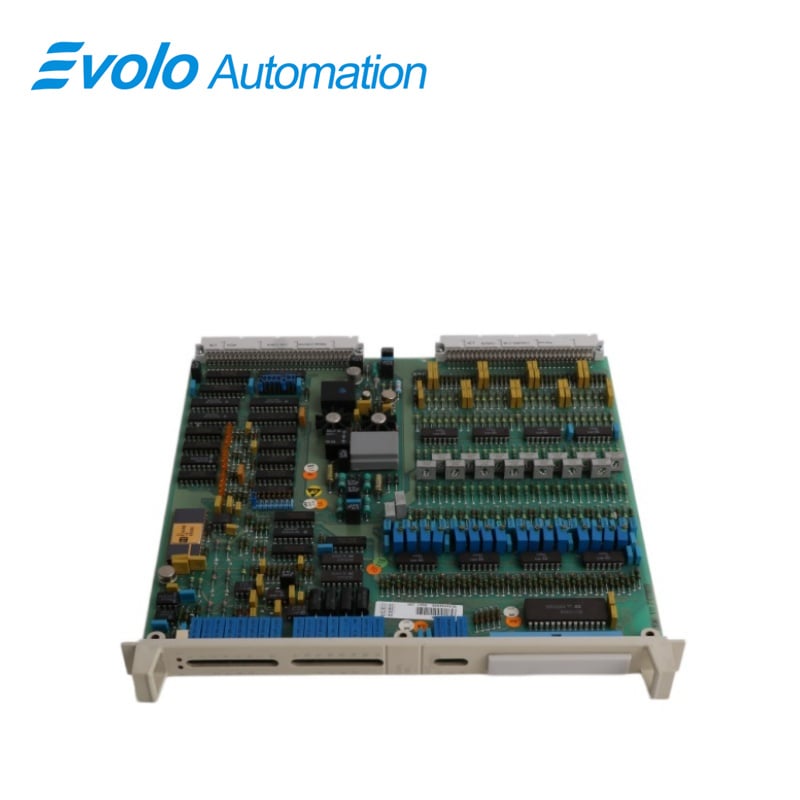

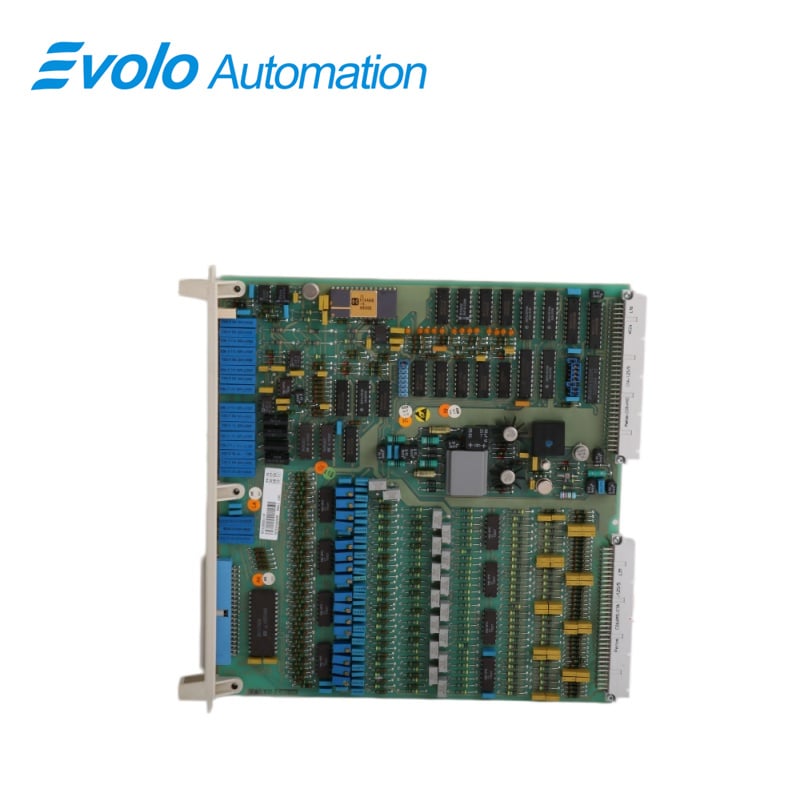

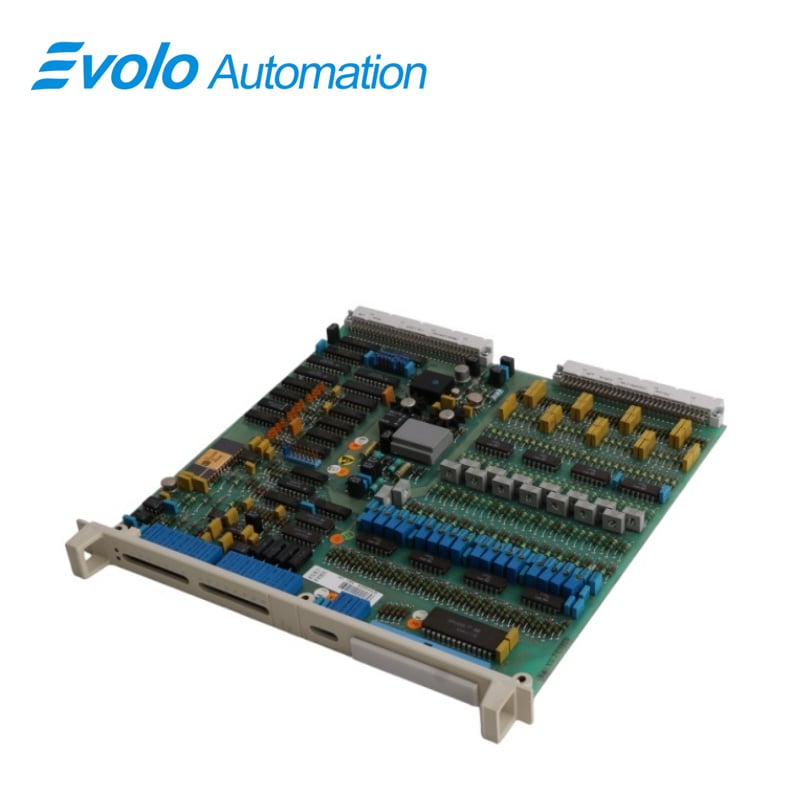

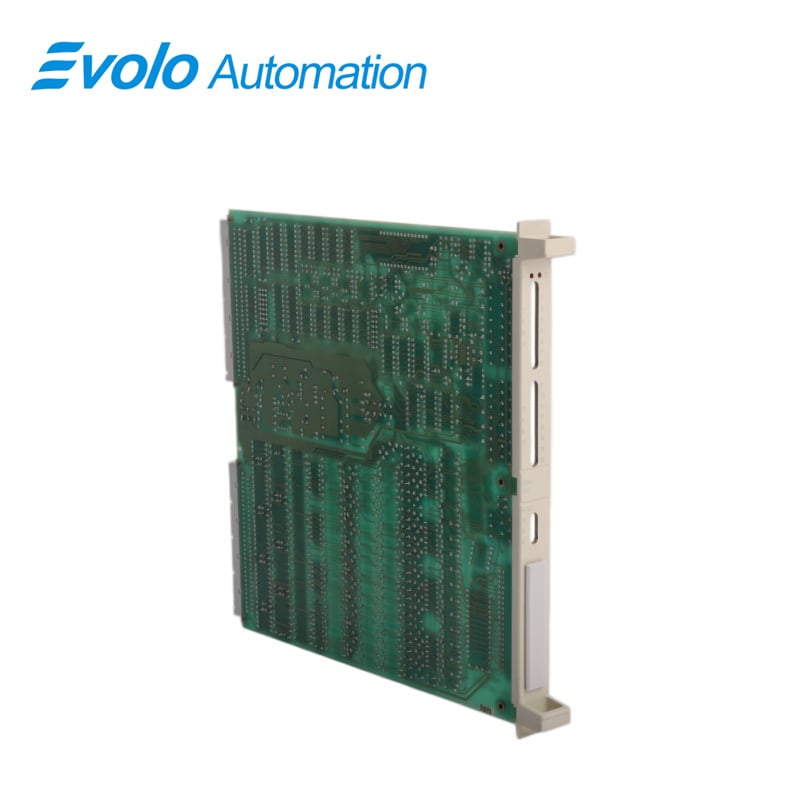

DSAI130 57120001-P অ্যানালগ ইনপুট বোর্ড

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	DSAI130 57120001-P
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

ABB DSAI130 57120001-P অ্যানালগ ইনপুট বোর্ড হল শিল্প স্বয়ংক্রিয়করণ সিস্টেমের জন্য একটি উন্নত সমাধান, যা বিশেষভাবে সেফগার্ড নিরাপত্তা কন্ট্রোলার এবং মাস্টারপিস 2×0 সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি অ্যানালগ সিগন্যাল পড়ার জন্য একটি দৃঢ় এবং অত্যন্ত নির্ভুল পদ্ধতি প্রদান করে, যার মধ্যে ১৬টি ডিফারেনশিয়াল ইনপুট চ্যানেল রয়েছে এবং নির্ভুলতা ০.০২৫%। এই বোর্ডটি সেইসব পরিবেশের জন্য উপযুক্ত যেখানে CMV >৫০V, এবং স্ট্যান্ডার্ড প্রক্রিয়া কন্ট্রোলার (MP200/1, AC410/AC450/AC460) যেখানে CMV ≤৫০V, সেখানে DSAI 130A (3BSE018292R1) সংস্করণ ব্যবহার করা উচিত।

প্রয়োগ

বৃহৎ তাপ বিদ্যুৎ কেন্দ্র (ডিসালফারাইজেশন/ডিনাইট্রিফিকেশন/জল পরিশোধন সিস্টেম):

এই সহায়ক সিস্টেমগুলি অত্যন্ত ঘন ঘন অবস্থিত। DSAI130-এর ১৬-চ্যানেল ডিজাইন র‍্যাক স্থানের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে কমিয়ে দেয়, যা শতাধিক চাপ ও প্রবাহ ট্রান্সমিটারের কেন্দ্রীয় মনিটরিং সম্ভব করে।

পেট্রোকেমিক্যাল এবং বৃহৎ আকারের রিফাইনারিগুলি:

জটিল রিয়াক্টর গ্রুপ এবং ট্যাঙ্ক ফার্মগুলি পরিচালনা করতে ব্যবহৃত হয়। এর উচ্চ নির্ভরযোগ্যতা দহনশীল ও বিস্ফোরক পরিবেশে গুরুত্বপূর্ণ প্রক্রিয়া পরামিতিগুলি (তাপমাত্রা, চাপ, প্রবাহ) অবিচ্ছিন্নভাবে সংগ্রহ করার নিশ্চয়তা প্রদান করে।

বৃহৎ ধাতুকর্ম ও ইস্পাত কারখানা (ব্লাস্ট ফার্নেস/কোকিং প্লান্ট):

উচ্চ ধূলিকণা ও কম্পনযুক্ত ভারী শিল্প পরিবেশে দৃঢ় কার্যকারিতা। হাইড্রোলিক ও শীতলন সঞ্চালন ব্যবস্থা থেকে এনালগ ফিডব্যাক সংগ্রহের জন্য ব্যবহৃত হয়।

কাগজ ও রাসায়নিক তন্তু কারখানা:

সুসঙ্গত উৎপাদন লাইনের গতি নিশ্চিত করতে নির্ভুল টেনশন নিয়ন্ত্রণ এবং বহু-লুপ PID প্রক্রিয়াগুলি নিয়ন্ত্রণ করে।

বৈশিষ্ট্যসমূহ

উচ্চ-নির্ভুলতার এনালগ সিগন্যাল অর্জন: ১৬-চ্যানেল ডিফারেনশিয়াল ইনপুট সমর্থন করে, যা একসাথে একাধিক ভোল্টেজ বা কারেন্ট সিগন্যাল অর্জন করতে সক্ষম করে, যা চাপ ও তাপমাত্রা ট্রান্সমিটার সহ বিভিন্ন সেন্সর থেকে ডেটা অর্জনের জন্য উপযুক্ত। ডিফারেনশিয়াল ইনপুট ডিজাইনটি কমন-মোড হস্তক্ষেপ দমন করে, যার ফলে সিগন্যালের স্থিতিশীলতা বৃদ্ধি পায় এবং এটি শিল্প পরিবেশের জটিল ইলেক্ট্রোম্যাগনেটিক পরিস্থিতিতে ব্যবহারের জন্য উপযুক্ত হয়।

সিস্টেম সামঞ্জস্যতা: এটি বিশেষভাবে ABB সেফগার্ড নিরাপত্তা কন্ট্রোলার এবং মাস্টারপিস ২x০-এর জন্য ডিজাইন করা হয়েছে এবং স্পেয়ার পার্টস প্রতিস্থাপন বা সিস্টেম সম্প্রসারণের জন্য ব্যবহৃত হয়। সঠিক সফটওয়্যার ড্রাইভার এবং ফাংশন অনুমোদন নিশ্চিত করতে কন্ট্রোলারের সাথে মিলে যাওয়া একটি হার্ডওয়্যার লাইসেন্স প্রয়োজন।

ত্রুটি নির্ণয় ও সুরক্ষা: অভ্যন্তরীণ ওভারভোল্টেজ সুরক্ষা এবং চ্যানেল ডায়াগনস্টিক্স সিগন্যালের অস্বাভাবিকতা (যেমন ওপেন সার্কিট এবং শর্ট সার্কিট) সনাক্ত করে এবং কন্ট্রোলারের মাধ্যমে ত্রুটি রিপোর্ট করে।

অনুসন্ধান

নির্বাচনের সীমাবদ্ধতা: স্ট্যান্ডার্ড প্রক্রিয়া নিয়ন্ত্রক (যেমন AC410) ব্যবহার করে কম কমন-মোড ভোল্টেজ পরিস্থিতিতে (CMV≤50V) এটি উপযুক্ত নয়; DSAI 130A মডেল প্রয়োজন।

ইনস্টলেশন ও রক্ষণাবেক্ষণ: সঠিক গ্রাউন্ডিং নিশ্চিত করতে এবং নির্ভুলতাকে প্রভাবিত করতে পারে এমন ইলেকট্রোম্যাগনেটিক হস্তক্ষেপ এড়াতে ইনস্টলেশনটি একজন যোগ্য প্রযুক্তিবিদ দ্বারা সম্পন্ন করতে হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: DSAI130 57120001-P এবং DSAI130A-এর মধ্যে পার্থক্য কী?
উত্তর: DSAI130A (3BSE018292R1) হল DSAI130 57120001-P-এর আধুনিকীকৃত ও পুনরুজ্জীবিত সংস্করণ, যা কমন-মোড ভোল্টেজ (CMV) ≤50V হলে MP200/1, AC410, AC450 এবং AC460 সহ স্ট্যান্ডার্ড প্রক্রিয়া নিয়ন্ত্রকগুলির জন্য অপ্টিমাইজ করা হয়েছে। অন্যদিকে, মূল DSAI130 (57120001-P) বিশেষভাবে Safeguard নিরাপত্তা নিয়ন্ত্রক এবং সেইসব অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে CMV 50V-এর বেশি হয়।

প্রশ্ন ২: DSAI130 57120001-P RoHS অনুযায়ী সম্মতিপ্রাপ্ত কিনা?
উত্তর: DSAI130 57120001-P ডাইরেক্টিভ 2011/65/EU-এর আর্টিকেল 2(4)(c), (e), (f) এবং (j)-এ সংজ্ঞায়িত ছাড়ের অধীনে RoHS অনুযায়ী সম্মতিপ্রাপ্তির প্রয়োজনীয়তা থেকে অব্যাহতি পায়।

প্রশ্ন ৩: ডিএসএআই১৩০ ৫৭১২০০০১-পি কোন কন্ট্রোলারগুলির সাথে সামঞ্জস্যপূর্ণ?
উত্তর: ডিএসএআই১৩০ ৫৭১২০০০১-পি সেফগার্ড সেফটি কন্ট্রোলার, মাস্টারপিস ২×০ সিস্টেম এবং সিএমভি >৫০ ভোল্টে কাজ করে এমন প্রক্রিয়া কন্ট্রোলারগুলির সাথে ব্যবহারের জন্য উদ্দেশ্যযুক্ত। যেসব অ্যাপ্লিকেশনে সিএমভি ≤৫০ ভোল্ট, সেখানে ডিএসএআই১৩০এ হল সুপারিশকৃত বিকল্প।

প্রশ্ন ৪: ডিএসএআই১৩০ ৫৭১২০০০১-পি অর্ডার করার সময় আমাকে কী নির্দিষ্ট করতে হবে?
উত্তর: ডিএসএআই১৩০ (৫৭১২০০০১-পি) অর্ডার করার সময়, সঠিক সামঞ্জস্য এবং কনফিগারেশন নিশ্চিত করার জন্য আপনাকে ইনস্টল করা কন্ট্রোলারের হার্ডওয়্যার লাইসেন্স নম্বর প্রদান করতে হবে।
