সারসংক্ষেপ
উৎপত্তি স্থান: |
সুইডেন |
ব্র্যান্ড নাম: |
এবিবি |
মডেল নম্বর: |
DI562 1TNE968902R2102 |
প্যাকেজিংয়ের বিবরণ: |
মূল, নতুন, কারখানা সিলযুক্ত |
বিতরণের সময়: |
৫-৭ দিন |
পেমেন্ট শর্তাবলী: |
T⁄T |
সরবরাহ ক্ষমতা: |
স্টকে |
বিবরণ
|
পণ্যের নাম: |
S500-eCo ডিজিটাল ইনপুট মডিউল |
|
মডেল: |
DI562 1TNE968902R2102 |
|
আকার: |
৪.১ x ৭.৪ x ১৩.৫ সেমি |
|
ওজন: |
০.১২ কেজি |
|
ডিজিটাল ইনপুটের সংখ্যা: |
16 |
|
কনফিগারযোগ্য ডিজিটাল আই/ও পয়েন্টের সংখ্যা: |
0 |
|
ইনপুট ভোল্টেজ প্রকার: |
AC/DC |
|
ইনপুট কারেন্ট: |
৫ মিলি-অ্যাম্পিয়ার |
|
সর্বোচ্চ ইনপুট ভোল্টেজ: |
0 থেকে 30 V |
|
ইনপুট বিলম্ব সময় (τ): |
৮ মিলিসেকেন্ড |
|
সংযোগ ধরণ: |
প্লাগযোগ্য |
|
সুরক্ষার মাত্রা: |
আইপি ২০ |
|
বিদ্যুৎ খরচ (@Pcons): |
০.২৪০ ওয়াট |
|
সর্বোচ্চ কার্যকরী উচ্চতা: |
2000 মি |
|
মাউন্টিং রেল: |
TH35-15 (৩৫ x ১৫ মিমি) IEC 60715 অনুযায়ী |
|
মাউন্টিং ওরিয়েন্টেশন: |
অনুভূমিক বা উল্লম্ব (হ্রাসকৃত ক্ষমতা সহ) |
|
মাউন্টিং ধরন: |
DIN রেল এবং প্যানেল |
|
পরিবেশগত তাপমাত্রা (কার্যকরী): |
০ থেকে +৬০ °সে |
|
পরিবেশ তাপমাত্রা (সংরক্ষণ): |
-40 থেকে +70 °C |
|
eClass: |
27-24-22-04 |
|
ETIM 8: |
EC001419 - PLC ডিজিটাল I/O-মডিউল |
|
ETIM 9: |
EC001419 - PLC ডিজিটাল I/O-মডিউল |
|
ETIM 10: |
EC001419 - PLC ডিজিটাল I/O-মডিউল |
|
UNSPSC: |
32151705 |
|
WEEE বিভাগ: |
ব্যবসা থেকে ব্যবসা; ৫. ছোট সরঞ্জাম (বহির্মাত্রা ৫০ সেমি-এর বেশি নয়) |
|
বিশেষ বৈশিষ্ট্য: |
১-তার |
বিবরণ

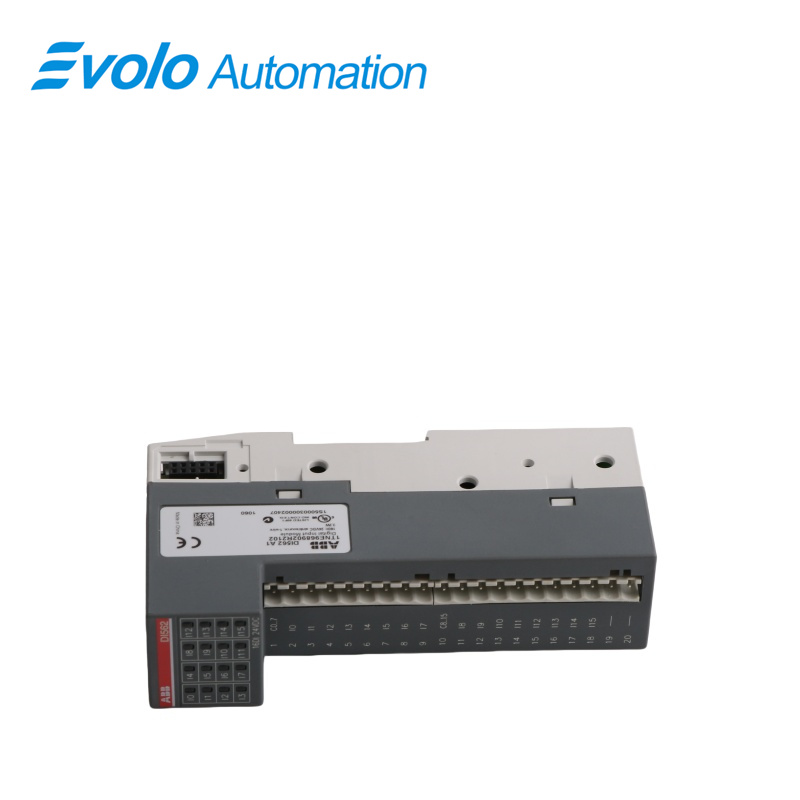

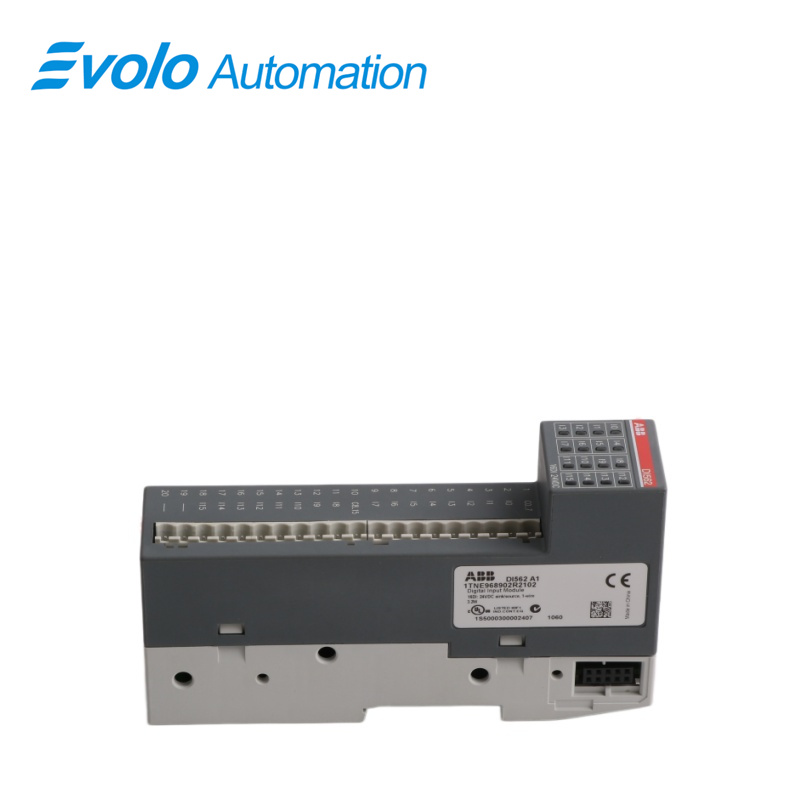

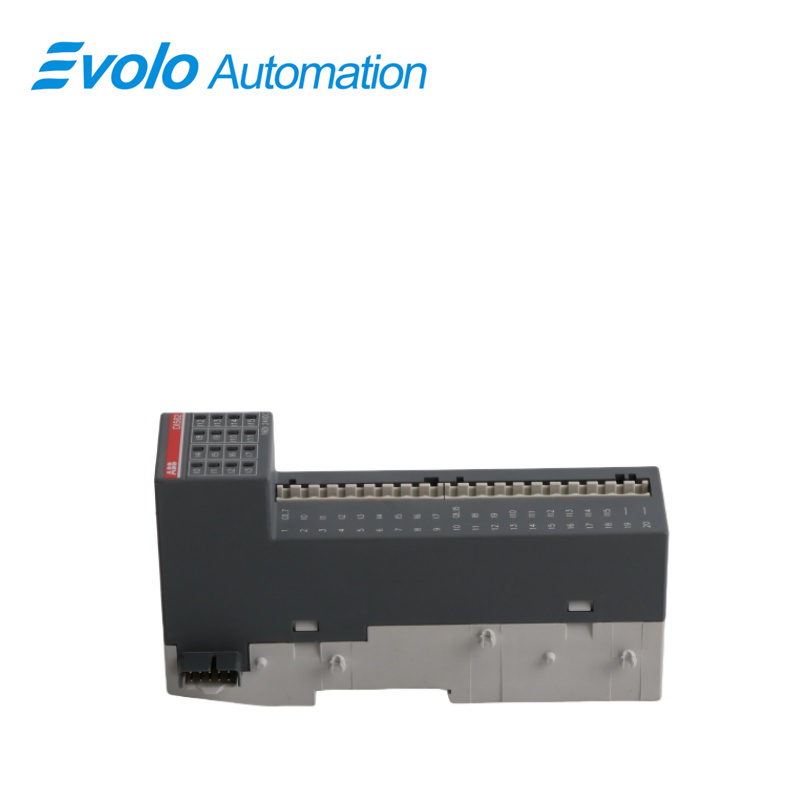

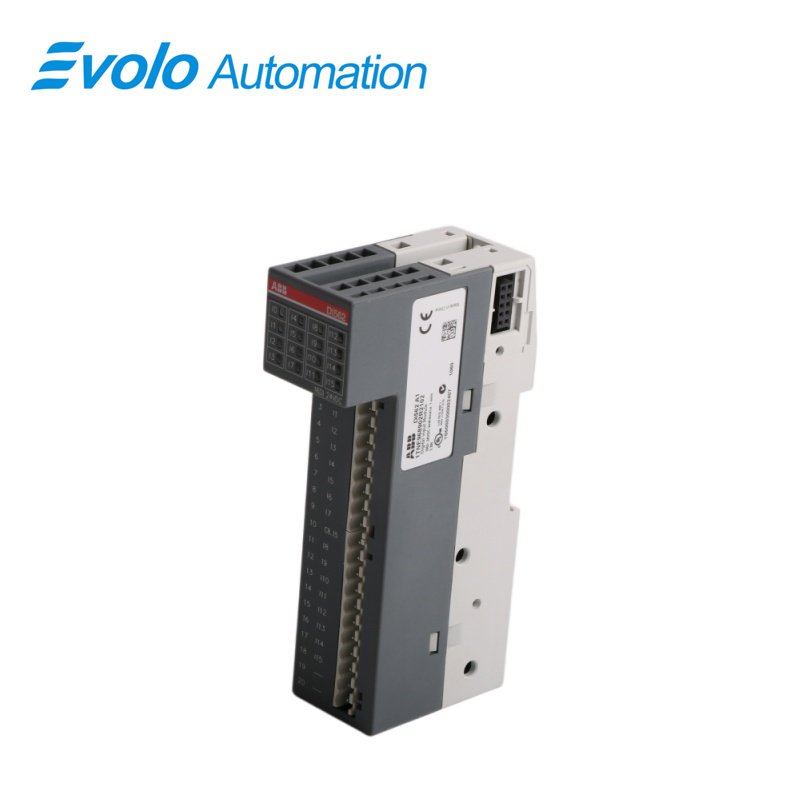

ABB DI562 1TNE968902R2102 ডিজিটাল ইনপুট মডিউলটি শিল্প স্বয়ংক্রিয়করণ সিস্টেমের জন্য নির্বিঘ্ন একীকরণ এবং নির্ভরযোগ্য কার্যকারিতা প্রদান করে, যাতে ২৪VDC অপারেশনের জন্য ডিজাইন করা ১৬টি ডিজিটাল ইনপুট রয়েছে। এটি সিঙ্ক/সোর্স দ্বিদিক ইন্টারফেস প্রযুক্তি ব্যবহার করে, যা ডিভাইসের অপারেটিং অবস্থা সঠিকভাবে ধারণ করে এবং স্থিতিশীল সিগন্যাল ট্রান্সমিশন নিশ্চিত করে।
সার্টিফিকেট এবং ঘোষণাপত্র
|
সিই অনুমোদন ঘোষণা: |
S500-eCo EU DoC |
|
REACH তারিখ: |
2024-12-06 |
|
REACH ঘোষণা: |
ABB PLC পণ্যগুলির REACH ঘোষণা |
|
REACH তথ্য: |
০.১% ভর শতাংশের বেশি পদার্থ সমন্বিত |
|
SCIP নম্বর: |
2a5298d5-fdc0-42f2-82a6-f96a09eb394f (চীন) |
|
RoHS তথ্য: |
S500-eCo EU DoC |
|
RoHS অবস্থা: |
ইইউ ডিরেক্টিভ ২০১১/৬৫/ইইউ এবং সংশোধনী (ইইউ) ২০১৫/৮৬৩ (২২ জুলাই, ২০১৯ থেকে কার্যকর) এর সাথে সামঞ্জস্যপূর্ণ |
প্রয়োগ
ছোট ও মাঝারি আকারের রাসায়নিক/ঔষধ উৎপাদন কারখানা: ভাল্ভ খোলা/বন্ধ অবস্থা এবং লেভেল সুইচগুলির মতো বিচ্ছিন্ন সিগন্যাল মনিটর করতে ব্যবহৃত হয়।
হালকা শিল্প উৎপাদন কারখানা (খাদ্য/প্যাকেজিং): কনভেয়ার বেল্টের অবস্থান সেন্সর, কাউন্টার বা জরুরি স্টপ বোতামের অবস্থা থেকে সিগন্যাল সংগ্রহ করতে ব্যবহৃত হয়।
জল পরিশোধন ও পরিবেশ সুরক্ষা সুবিধা: পাম্প স্টেশন মনিটরিংয়ে কার্যকরী ফিডব্যাক এবং অ্যালার্ম সীমা সিগন্যাল সংগ্রহ করতে ব্যবহৃত হয়।
ট্রাবλশুটিং
চ্যানেল নির্দেশক আলো জ্বলছে না: বাহ্যিক ২৪ ভোল্ট বিদ্যুৎ সরবরাহ স্বাভাবিক কিনা তা পরীক্ষা করুন, অথবা সেন্সর ওয়্যারিং (সিঙ্ক/সোর্স) সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন।
সিগন্যাল বিলম্ব বা প্যাকেট হারানো: শক্তিশালী ইলেকট্রোম্যাগনেটিক হস্তক্ষেপ আছে কিনা তা পরীক্ষা করুন, নিশ্চিত করুন যে সিগন্যাল লাইনগুলি সঠিকভাবে শিল্ড করা হয়েছে, এবং পিএলসি প্রোগ্রামে স্ক্যান সাইকেল এবং মডিউলের ৮ মিলিসেকেন্ড বিলম্বের মধ্যে সামঞ্জস্য আছে কিনা তা যাচাই করুন।
মডিউলটি চিহ্নিত করা হচ্ছে না: টার্মিনালগুলি দৃঢ়ভাবে প্রবিষ্ট করা হয়েছে কিনা তা নিশ্চিত করুন, অথবা বেস কানেকশন বাস ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: DI562 1TNE968902R2102 মডিউলটি ২২০ ভোল্ট এসি সিগন্যাল গ্রহণ করতে পারে?
উত্তর: না। এই মডিউলটি ২৪ ভোল্ট ডিসি সিগন্যালের জন্য ডিজাইন করা হয়েছে। এটিকে উচ্চ-ভোল্টেজ এসি-এর সাথে সংযুক্ত করলে এর অভ্যন্তরীণ সার্কিট সরাসরি পুড়ে যাবে।
প্রশ্ন ২: DI562 1TNE968902R2102-এর "১-ওয়্যার" ওয়্যারিং কী?
উত্তর: এর অর্থ হলো প্রতিটি ইনপুট পয়েন্টকে মডিউলের সাথে শুধুমাত্র একটি সিগন্যাল তারের সংযোগ করতে হবে। সমস্ত ইনপুট পয়েন্ট অভ্যন্তরীণ রেফারেন্স বিভব শেয়ার করে, যা ওয়্যারিংকে অত্যন্ত সরলীকৃত করে।
প্রশ্ন ৩: এই DI562 1TNE968902R2102 মডিউলটি স্বাধীনভাবে কাজ করতে পারে?
উত্তর: না। এটি একটি ইনপুট/আউটপুট (I/O) এক্সপ্যানশন মডিউল এবং এটি অবশ্যই AC500-eCo CPU (যেমন PM554/PM564) বা কোনও কমিউনিকেশন ইন্টারফেস মডিউলের সাথে সংযুক্ত করতে হবে।
প্রশ্ন ৪: DI562 1TNE968902R2102 মডিউলটি হাই-স্পিড কাউন্টিং সমর্থন করে কি?
উত্তর: যদিও ইনপুটে কিছুটা প্রতিক্রিয়াশীলতা রয়েছে, তবুও এর ৮ মিলিসেকেন্ডের বিলম্ব এটিকে অত্যন্ত উচ্চ-ফ্রিকোয়েন্সির পালস সিগন্যাল পরিচালনা করতে সীমিত করে। হাই-স্পিড কাউন্টিং অ্যাপ্লিকেশনের জন্য সাধারণত CPU-এর অনবোর্ড হাই-স্পিড চ্যানেলগুলি ব্যবহার করা হয়।
প্রশ্ন ৫: যদি কোনও চ্যানেল শর্ট-সার্কিট হয়, তবে কি এটি সম্পূর্ণ DI562 1TNE968902R2102 মডিউলটিকে প্রভাবিত করবে?
উত্তর: এই মডিউলটিতে আইসোলেশন গ্রুপ ডিজাইন রয়েছে। একই গ্রুপের মধ্যে গুরুতর শর্ট-সার্কিট হলে সেই গ্রুপটিকে প্রভাবিত করতে পারে, কিন্তু আইসোলেশন সুরক্ষা সাধারণত ত্রুটির পরিসরকে সীমিত রাখে এবং ব্যাকপ্লেন বাসকে ক্ষতিগ্রস্ত হতে বাধা দেয়।
