RXSF1 siqnal releysi, Çin RXSF1 siqnal releysi istehsalçıları, təchizatçıları, zavodu

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	RXSF1
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Parametr	Dəyər
Model	RXSF1
Məhsul Növü	Siqnal Releysi
Çəki	0.4 کیلو
Kontakt konfiqurasiyası	6 ədəd açıq kontaktdan ibarət (2 ədəd qapanan, 4 ədəd açılan)
Nominal DC gərginliyi	110–125 V DC
Sıfırlama Növü	Avtomatik sıfırlama
Aktivləşmə Dəyəri	ur-dən az 80%
Çıxış dəyəri	ur-dən > 5%
Qoşulma müddəti (tipik)	30 ms (qoşulma), 20 ms (kəsilmə)
Ayrılma müddəti (tipik)	5 ms (qoşulma), 10 ms (kəsilmə)
Güc istehlakı (Ur-də)	1,1–1,3 Vt
Maksimum sistem gərginliyi (DC/AC)	300 V DC / 250 V AC hər bir kontakt qrupu üçün
Cari daşınma tutumu (200 ms / 1 s / davamlı)	90 A / 50 A / 5 A
Qoşulma və daşınma tutumu (L/R > 10 ms)	30 A / 10 A / 15 A
Kəsilmə tutumu (AC cos φ > 0,1, maksimum 250 V)	10 A
Kəsilmə tutumu (DC, L/R < 40 ms)	4 A / 1,5 A / 0,4 A / 0,2 A (24/48/110/220 V)
İşləm temperaturu	-25 °C-dən +55 °C-yə qədər

Təsvir

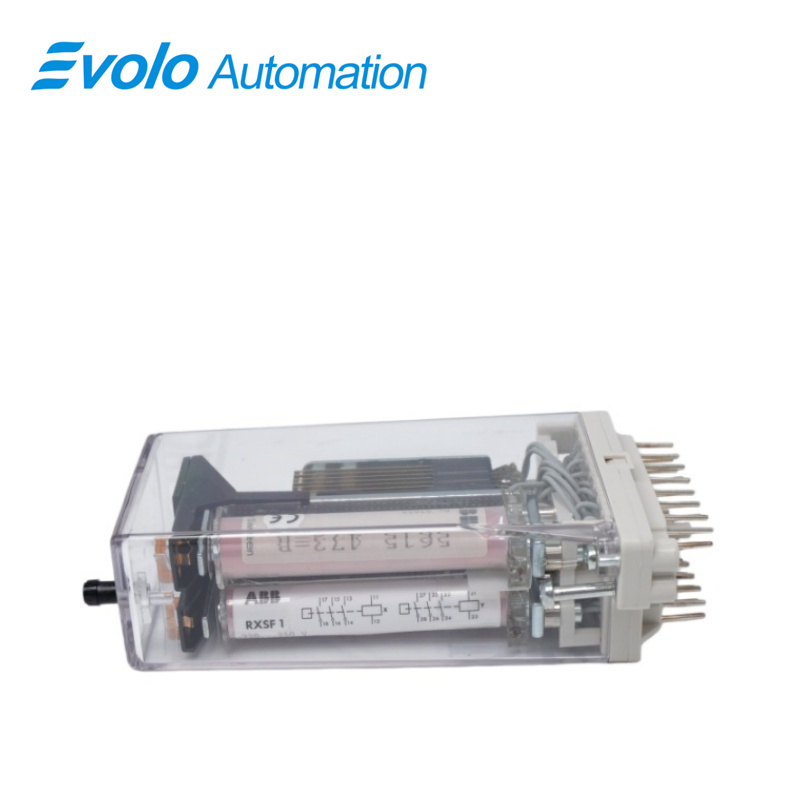

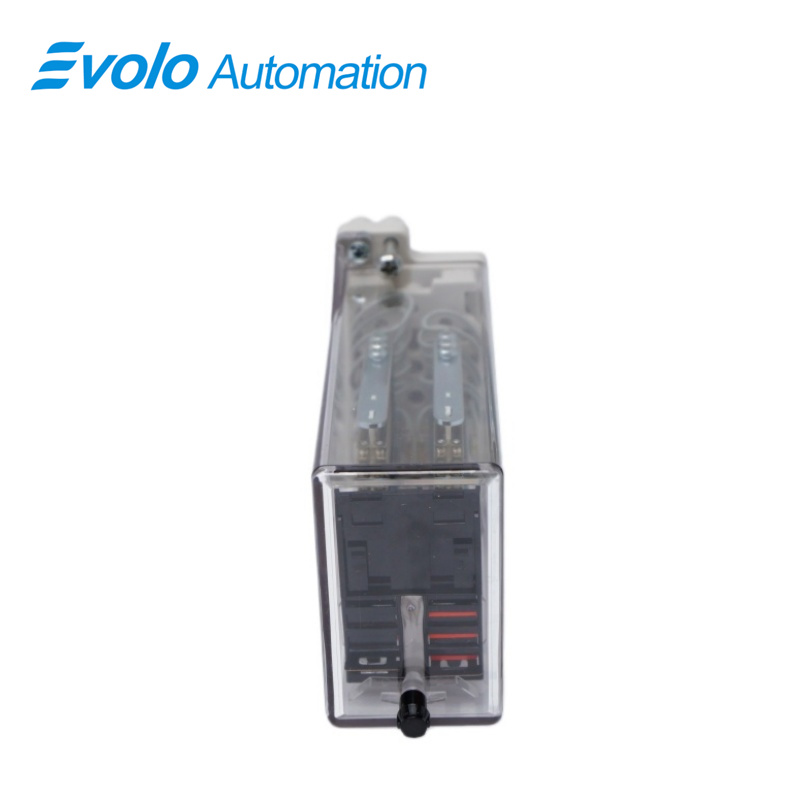

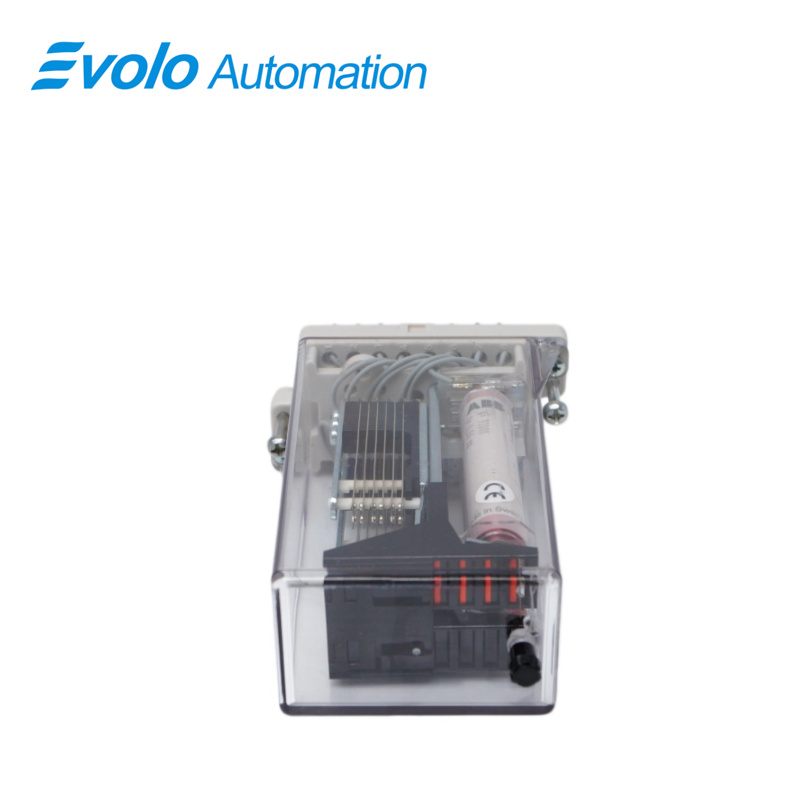

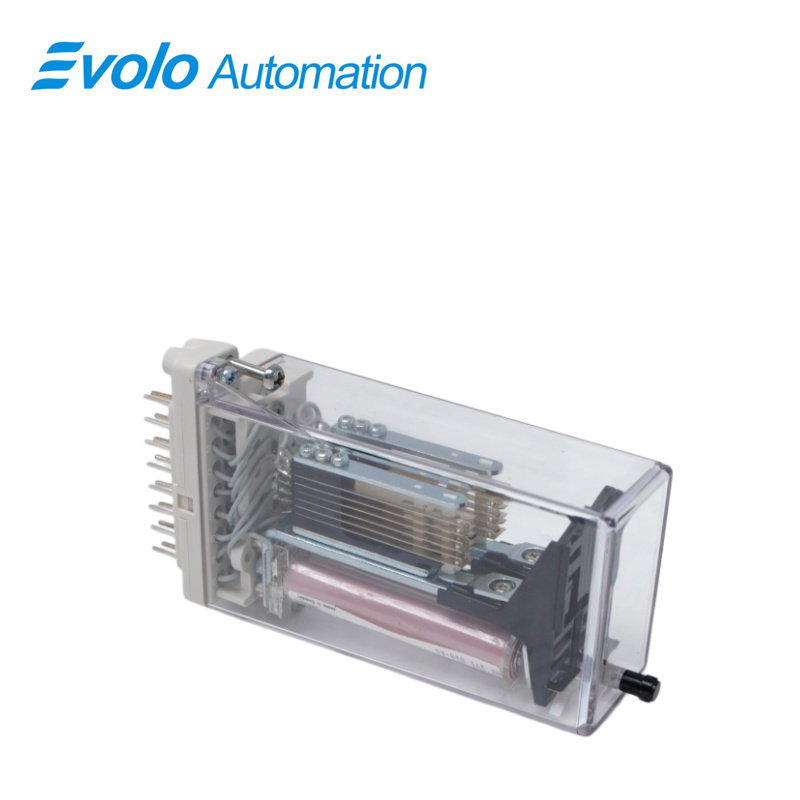

RXSF1 bu, ümumi təyinatlı kontakt DC siqnal verən relidir. Bayraq, relinin versiyasından asılı olaraq, kontaktların vəziyyətini izləyən iş göstəricisi kimi və ya mexaniki olaraq sıfırlanmaqla istifadə olunur. Bayraqlar müxtəlif rənglərdə – məsələn, sarı və qırmızı – təmin edilir.

Yüksək AC zirvə immuniteti relinin intertrip və uzaqdan göstərici relisi kimi istifadəsinə imkan verir. DC cərəyanından birbaşa idarə olunan versiyalar mövcuddur; bunlar, məsələn, çıxış cərəyanı (hədəf) göstəricisi relisi kimi istifadə edilə bilər.

DC təchizat gərginliyini nəzarət etmək üçün istifadə edilə bilən sıfır gərginlik göstəricisi tipi mövcuddur.

استاندارد RXSF1 bir və ya iki rele və üç kontaktla birlikdə qırmızı göstərici bayraqlar ehtiva edir.

Tətbiqlər

İstilik/Nüvə Elektrik Stansiyaları: Təhlükəli köməkçi avadanlıqların arıza məntiqi xəbərdarlıqları və vəziyyət kilidlənməsi üçün istifadə olunur.

Elektrik Şəbəkəsi Transformator Altstansiyaları/Sənaye Zavodları: Əsas qoruyucu relelərə köməkçi qurğu kimi xidmət edir və arıza baş verən konkret dövrəni qeyd edir.

Polad Əritmə Zavodları: Yüksək temperatur və güclü titrəmə şəraitində təhlükəli açarların söndürmə vəziyyətinin yerində göstərilməsini təmin edir.

Neft-Kimya Zavodları: Proses zəncirinin təhlükəsizliyini təmin etmək üçün partlayışa davamlı idarəetmə şkaflarında məntiqi xəbərdarlıqları göstərir.

Kağız/Precision Maşınlar Zavodları: İstehsal xətlərinin fövqəladə dayandırılmasının səbəblərini yadda saxlamaq üçün istifadə olunur.

Əsas Xüsusiyyətlər

Az enerji sarfiyyati

Zərbə və titrəməyə yüksək müqavimət

Cüt kontaktlar aşağı gərginlikdə belə yüksək kontakt etibarlılığı təmin edir

Dəyişən cərəyan gərginliyi və dəyişən cərəyan şiddəti ilə işləyən versiyalar mövcuddur

Armaturu izləyən və ya mexaniki olaraq əl ilə sıfırlanan bayraqlar

Tez-tez verilən suallar

S1: Arasındakı fərq nədir? RXSF1 və RXME 1 arasında?
RXSF 1-in əsas funksiyası siqnal göstərməsidir (mexaniki bayraq ilə), halbuki RXME 1 əsasən təkrar enerjiləndirmə və ya köməkçi rele kimi istifadə olunur və adətən bayraq göstəricisi yoxdur.

S2: Niyə RXSF1 relesi işə düşəndə bayraq çıxmır?
Bu, bobinə verilən enerjinin yetərli olmaması (minimum işə salma impuls eni çatmamaq) və ya daxili mexaniki hissələrin tozla qısmən bloklanması səbəbindən ola bilər.

S3: Bayrağı RXSF1 çıxdıqdan sonra necə sıfırlayım?
RXSF 1 "əl ilə sıfırlama" üçün hazırlanmışdır. Operatorun rele-nin altındakı sıfırlama düyməsini yerində basması lazımdır.

S4: RXSF1 relesi istənilən yerdə quraşdırıla bilərmi?
Bu, COMBIFLEX moduludur və adətən 2U 6C yer tutan xüsusi RX terminallı blokuna daxil edilməlidir.

S5: RXSF1 məhsul tamamilə yeni?
Bəli, RXSF1 tamamilə yeni, orijinal, istifadə olunmamış və zavodda qablaşdırılmışdır.
