IS215VPROH2B Turbin Mühafizə Paneli

Ümumi baxış

Əsas Yer:	ABŞ
Marka adı:	ژئروژنیک
Model nömrəsi:	IS215VPROH2B
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Təsvir

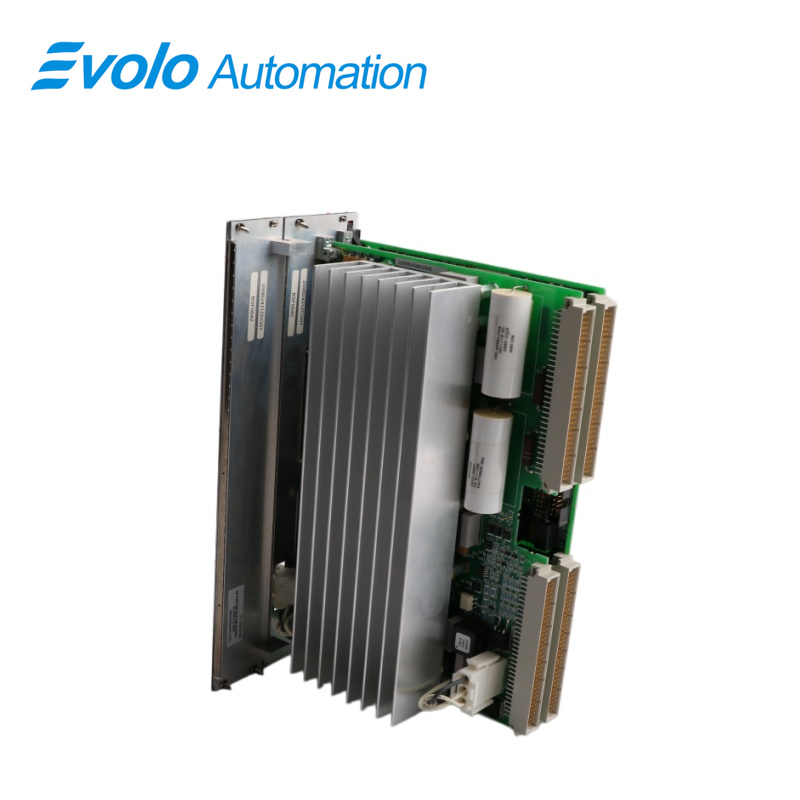

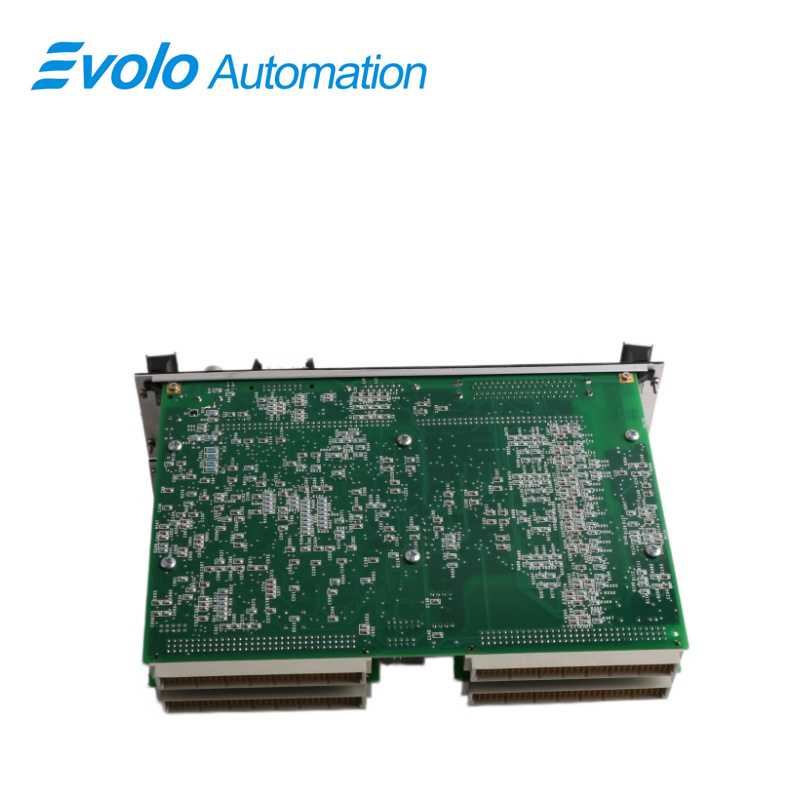

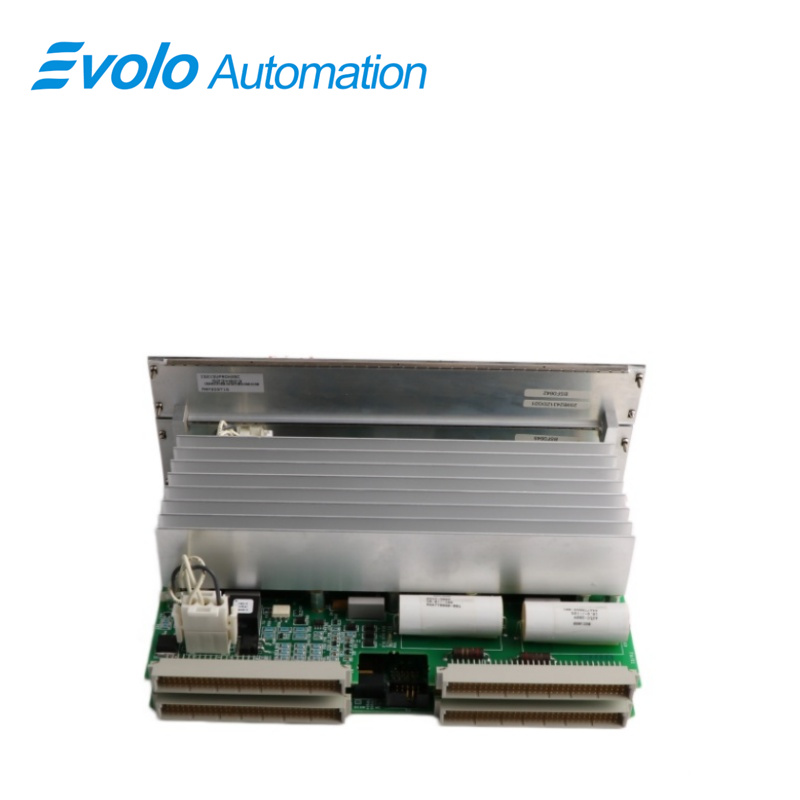

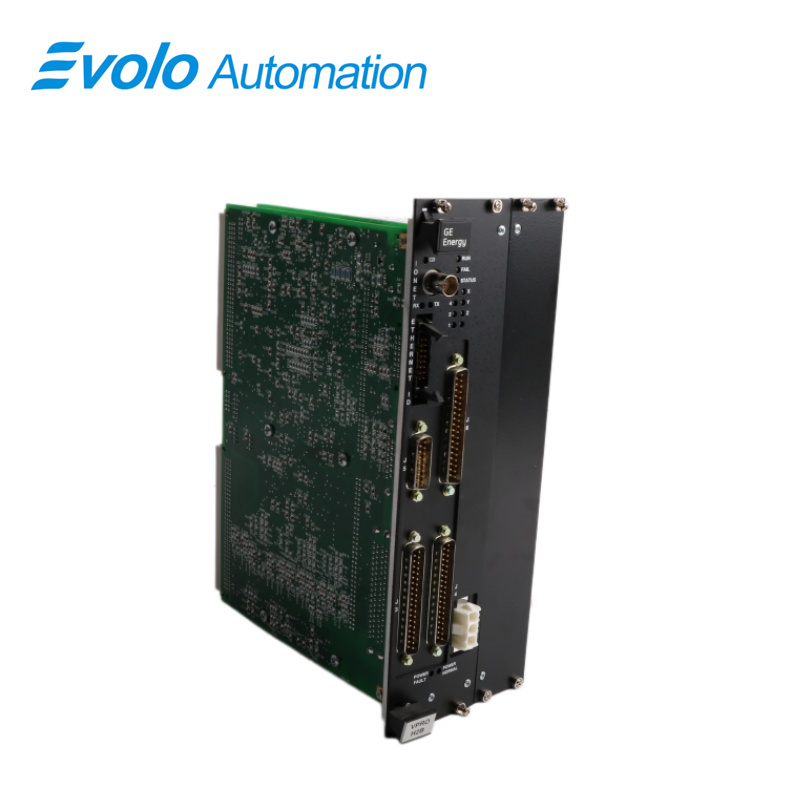

IS215VPROH2B iS215VPROH2B, General Electric tərəfindən GE Speedtronic qaz turbinləri idarəetmə sistemlərində istifadə olunan Mark VI Seriyasının bir hissəsi kimi istehsal edilən və hazırlanmış turbin mühafizə panelidir. Turbin Mühafizə Paneli (VPRO) və əlaqəli terminallı panellər (TPRO və TREG) müstəqil təcili artıq sürət mühafizə sistemi təmin edir. Mühafizə sistemi turbin idarəetmə sistemindən ayrı modulda yerləşən üçlü redundanslı VPRO panellərindən ibarətdir və TREG vasitəsilə trip solenoidlərini idarə edir.

Tətbiqlər

İstilik elektrik stansiyaları: Turbin idarəetmə sistemində inteqrasiya olunub; artıq sürətə görə avtomatik dayandırma mühafizəsi və aşağı vakuum kimi təcili dayandırma məntiqini icra edir.

Təbii qazın pik yüklərini azaldan elektrik stansiyaları: Qaz turbin birliklərində əsas işləmə parametrlərini izləyin və qeyri-normal şəraitdə qoruyucu tədbirlərin saniyələr içində aktivləşdirilməsini təmin edin.

Neft emalı zavodları: Böyük sənaye turbin sürücü avadanlıqlarının fırlanma sürətini izləməkdən məsuldur; 6 çıxış vasitəsilə çoxsəviyyəli bloklama idarəetməni həyata keçirir.

Nüvə enerjisi stansiyalarının dəstək sistemləri: Köməkçi turbin maşınlarının qoruma dövrəsində tətbiq olunur və 125 V DC sistemi istifadə edərək əsas təhlükəsizlik funksiyalarını saxlayır.

Böyük mineral gübrə zavodları: Amonyak sintezi kompressor birliklərində işləyir və -30°C-dən 65°C-ə qədər olan temperatur şəraitində yüksək sürətli fırlanan avadanlığın etibarlı söndürülmesini təmin edir.

Quraşdırma

VME prosessoru I/O raskını söndürün.

Kənar birləşdiriciləri əllərinizlə mövqeləndirdikdən sonra VPRO lövhəsini yerinə sürün.

Ön panelin yuxarı və aşağı sabitləyici vidalarını sıxın.

VME raskını açın və ön panelin yuxarı hissəsindəki diaqnostika işıqlarını yoxlayın.

Əməliyyat

Mühafizə modulu üç VPRO lövhəsindən istifadə edərək turbine avtomatik təcili sürət artımını (EOS) mühafizəsi təmin edir. Bundan əlavə, ehtiyat sinxronlaşdırma yoxlama mühafizəsi, üç analoq cərəyan girişi və qaz turbine-nin çıxışında temperaturun artmasının izlənilməsi üçün doqquz termoelement girişi daxildir. Sistem üçqat redundandır və üç müstəqil lövhədən (R8, S8, T8) ibarətdir; bu da sistem işləyərkən hər hansı bir lövhəni söndürməyə və əvəzləməyə imkan verir və bu zaman mühafizə funksiyası pozulmur. Hər bir lövhə öz I/O idarəetmə qurğusuna malikdir. Kommunikasiya vasitəsilə idarəetmə qurğusundan test əmrləri göndərilə bilər və operator interfeysində EOS diaqnostikası izlənilə bilər. VPRO lövhəsi sistemin əsas hissəsidir və proqramlaşdırma və test üçün VME interfeysini ehtiva edir; geri panel isə mühafizə modulunda neytrallaşdırılmışdır ki, bölmələr arasındakı tam müstəqillik saxlanılsın.

Tez-tez verilən suallar

Sual: Niyə turbine mühafizə lövhəsi kimi IS215VPROH2B bu qədər vacibdir?
Cavab: Bu, turbine sistemlərini yüklənmədən, qızmadan, titrəmədən və digər nasazlıqlardan qoruyur və beləliklə, təhlükəsizliyi, etibarlılığı və uzun xidmət müddətini təmin edir.

S: Turbin Mühafizə Panelinin ümumi xüsusiyyətləri nələrdir? IS215VPROH2B Turbina Mühafizə Paneli?
C: Reallıqda izləmə, xəbərdarlıq yaratma, arıza diaqnostikası, dayandırma məntiqi, rabitə interfeysləri və sistem inteqrasiyası.

S: Turbin Mühafizə Paneli kimi IS215VPROH2B i̇ş?
C: O, sensor məlumatlarını davamlı izləyir, qiymətləri həddən artıq dəyərlərlə müqayisə edir və hədd dəyərlər keçildikdə xəbərdarlıqları və ya dayandırmanı aktivləşdirir.

S: Göstərilən IS215VPROH2B çox yüksək və çox aşağı temperatur şəraitində necə işləyir?
C: Bəli. O, sərt mühitlərdə sabit işləmə üçün -30°C-dən +65°C-ə qədər temperatur aralığını dəstəkləyir.

S: Turbin Mühafizə Panelinin enerji təchizatı standartı nədir? IS215VPROH2B ?
C: Sənaye 125 V DC, gürültüyə davamlılığı və uzaq məsafədə siqnal sabitliyini artırır.
