DS200FSAAG1A Sahə Təchizatı Gücləndirici Lövhəsi, Çin DS200FSAAG1A Sahə Təchizatı Gücləndirici Lövhəsi İstehsalçıları, Təchizatçıları, Zavodu

Ümumi baxış

Əsas Yer:	ABŞ
Marka adı:	ژئروژنیک
Model nömrəsi:	DS200FSAAG1A
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Hissə Nömrəsi	DS200FSAAG1A
İstehsalçı	General Electric
Seriyası	Mark V
Funksiya	Sahə Təchizatı Gücləndirici Plitəsi
Ölçülər	25,5 × 10,2 × 3,1 sm
Çəki	0.38 کیلو
Bağlayıcı	1 ədəd 10-nöqtəli
Jumpers	5 (sinyalların sınaqdan keçirilməsi üçün; bəziləri konfiqurasiya edilə bilər)
Füzeler	2 ədəd Limitron sürətli işləyən, 30 A, KTK işarəli
Quraşdırma	Bucaq delikli distanslar, vidalarla sabitlənir
Metal Dayaq	Lövhəni qorumaq üçün montaj deliklərini əhatə edir
Kondansatorlar	cəmi 4 ədəd (2 sol, 2 sağ; yüksək gərginliyi saxlamaq/azad etmək)
Test Nöqtələri	Siqnalın doğrulanması üçün çoxsaylı lövhədə
Quraşdırma Qeydləri	Dəyişdirmədən əvvəl vintləri və kabelləri çıxarın; yeni lövhədə keçid mövqelərini təkrar edin; lövhəni quraşdırdıqdan sonra kabelləri hərəkət verən komponentə qoşun

Təsvir

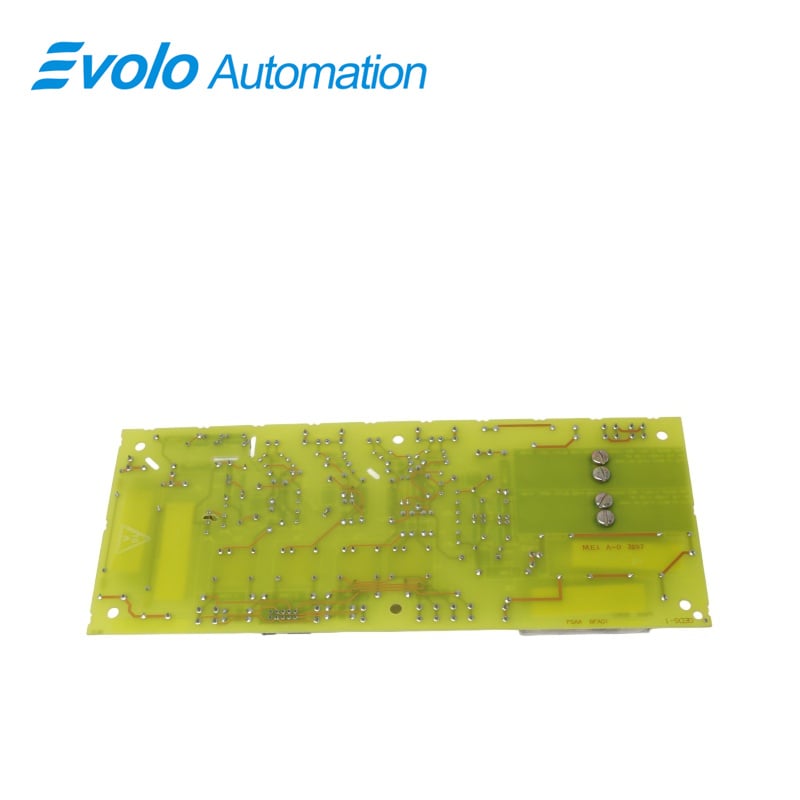

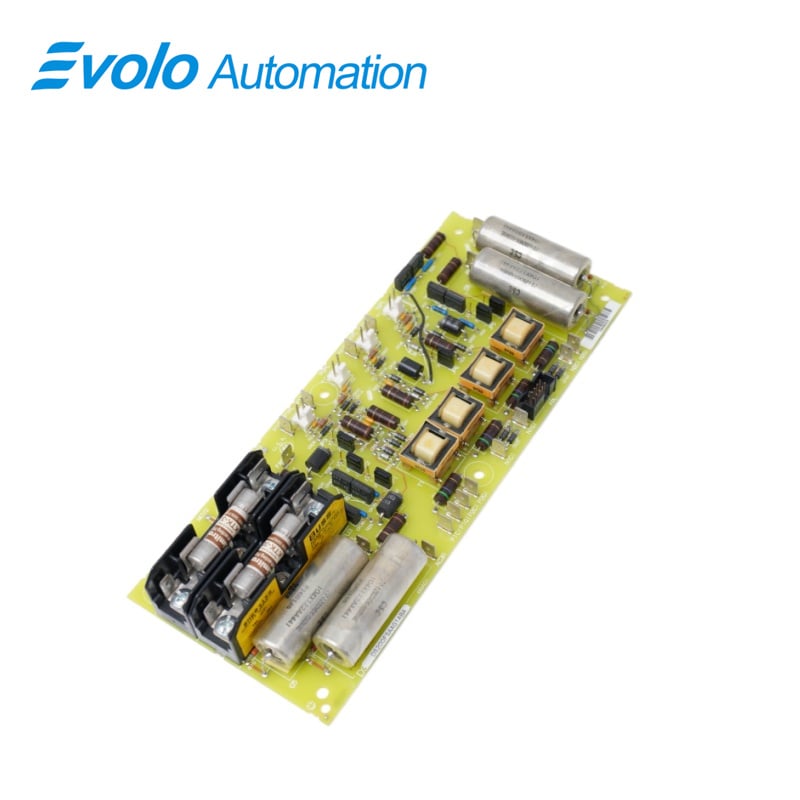

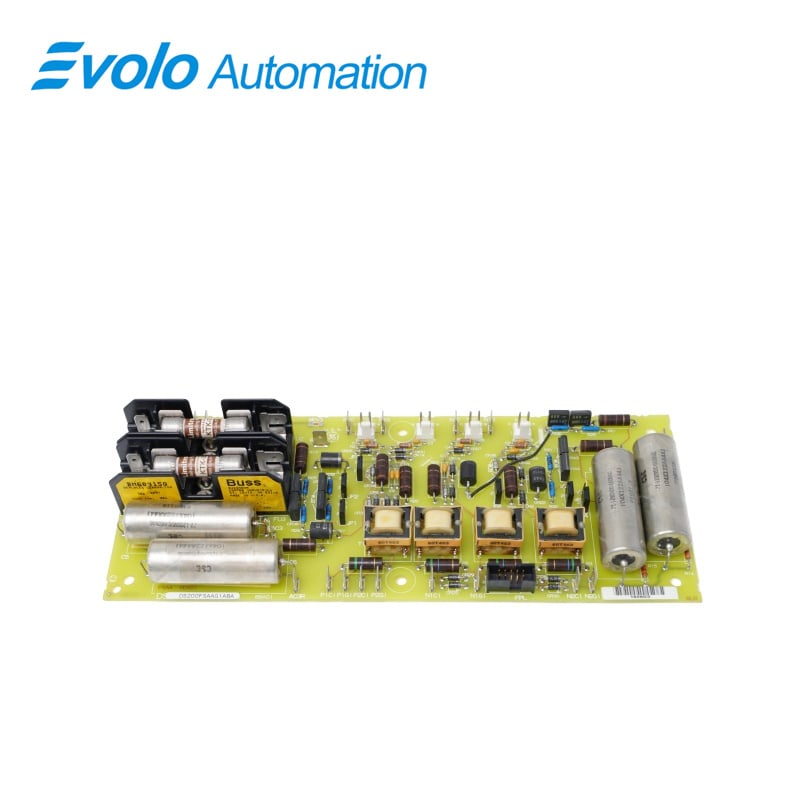

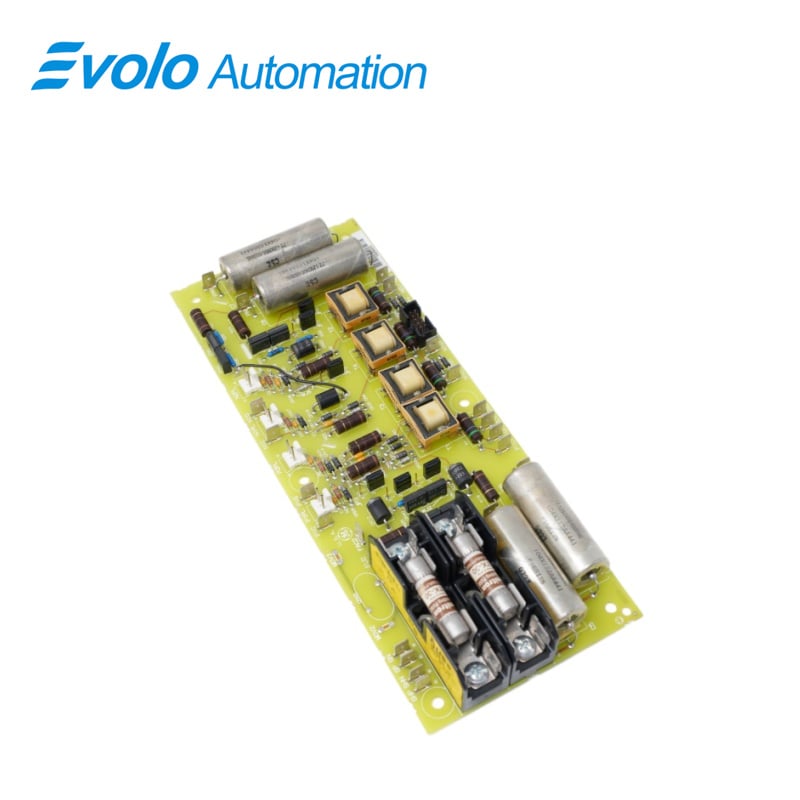

DS200FSAAG1A Mark V altında sahə təchizatı gücləndiricisidir. DS200FSAAG1A lövhəsində beş keçid, bir 10-noktalı konektor və iki yanğınsöndürən var. Həmçinin, bu lövhədə çoxsaylı sınaq nöqtələri də var. GE DS200FSAAG1A sahə gücləndirici lövhəsi başqa bir sürücü yığımına qoşulmaq üçün nəzərdə tutulub. Bu digər yığımın bir bərkitmə plitəsi var ki, onunla lövhə vintlərlə sabitlənə bilər. Lövhənin hər dörd küncündəki deliklər bərkitmə plitəsi ilə uyğun gəlir və vintlərin qoyulmasına imkan verir. Vintləri sıxarkən lövhəyə zərər verməmək üçün çox sıxmaqdan çəkinin. Lövhədəki deliklərin ətrafında metal səth lövhəni qorumağa kömək edir.

Tətbiqlər

Güclü qaz turbinli/buxar enerji stansiyaları: GE Frame 6, 7 və 9 seriyalı qurğular üçün EX2000 eksitasiya sistemi idarəetmə şkafında istifadə olunur.

Neft və qazın daşınması: Böyük kompressorları idarə edən dəyişən tezlikli və ya eksitasiya tənzimləmə sistemlərində istifadə olunur; mürəkkəb iş rejimləri şəraitində siqnal uyğunlaşdırılmasının idarə edilməsi üçün.

Metalurgiya və polad kompleksləri: Çox yüksək cərəyan dalğalanmalarının idarə edilməsi tələblərini ödəmək üçün böyük daimi cərəyan (DC) mühərriklərində və ya sinkron sürücülərdə istifadə olunur.

Kağız və ağır sənaye: Nəm və tozlu mühitdə uzun müddətli sabit fiziki qoşulmaları möhkəm terminallı strukturu ilə təmin edir.

Test Nöqtələri

1. Bu GE Sahə Təchizatı Gücləndirici Platasında bir 10-noktalı konektor, beş jumper və bir cüt yanacaq qoruyucusu daxildir. Bundan əlavə, bu platada çoxlu test nöqtələri var. Bu gücləndirici platası başqa bir sürücü komponentinə qoşulmaq üçün nəzərdə tutulub. Platanı digər komponentdəki distansiyonlarla vidalamaqla sabitləmək mümkündür.

2. Platanın hər bir küncündəki deliklər distansiyonlarla üst-üstə düşür, beləliklə platanı vidalamaq olar. Vidaları sıxarkən onları çox sıxmaqdan çəkinin, çünki bu, plataya zərər verə bilər.

3. Metal səth lövhədəki dəlikləri əhatə edir və lövhəni qorumağa kömək edir. Sol tərəfdə iki Limitron sürətli fəaliyyət göstərən sigorta qoyulmuşdur. Hər bir sigortada KTK simvolu görünür və hər bir sigorta 30 amperlikdir.

4. Lövhəni dəyişdirməzdən əvvəl dörd vidanı dayaq elementlərindən çıxarın və onları əvəz ediləcək lövhəni sabitləmək üçün lazım ola biləcəyi üçün təhlükəsiz yerə yığıb saxlayın. Lövhədən bütün kabloları çıxarın və onların hara qoşulduğunu qeyd edin. Yerləri göstərmək üçün qrafik yarada bilərsiniz və ya kabloları uyğun məlumatlarla etiketləyə bilərsiniz.

5. Köhnə lövhədəki jumperlərin yerləşdirilməsini yoxlayın və onları yeni lövhəyə eyni şəkildə köçürün. Beləliklə, yeni lövhə əvvəlki lövhə ilə eyni şəkildə işləyəcəkdir. Yeni lövhəni dayaq elementlərinin üstünə düzgün şəkildə yerləşdirin və vidaları sıxmaq üçün tornavida istifadə edin.

6. İtəki komponentinin birlikdə işləməsini təmin etmək üçün lövhəni quraşdırdıqdan sonra onu cihaza qoşmaq lazımdır. Dövrə lövhəsindəki dörd kondensatordan ikisi lövhənin sağ tərfində yerləşir. Lövhədəki qalan iki kondensator isə sol tərfində yerləşir. Kondensatorlar iş zamanı yüksək gərginliyi saxlayır və buraxır.

7. Bu lövhədəki beş çılpaq keçid (jumper) yalnız istehsal mərhələsində lövhədəki bir neçə siqnal və dövrəni sınaqdan keçirmək üçün istifadə olunur; xidmət verən şəxs onları dəyişə bilməz, çünki alternativ yerləşdirmə dəstəklənməyən konfiqurasiyadır. Digər çılpaq keçidlər isə lövhənin iş prinsipini dəyişmək və onu konfiqurasiya etmək üçün istifadə edilə bilər.
