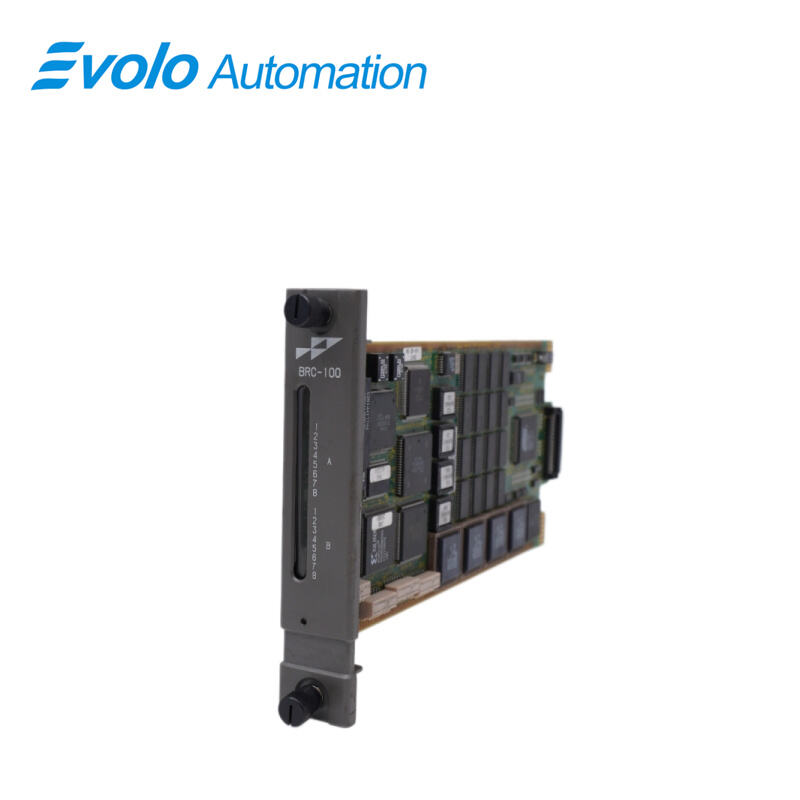

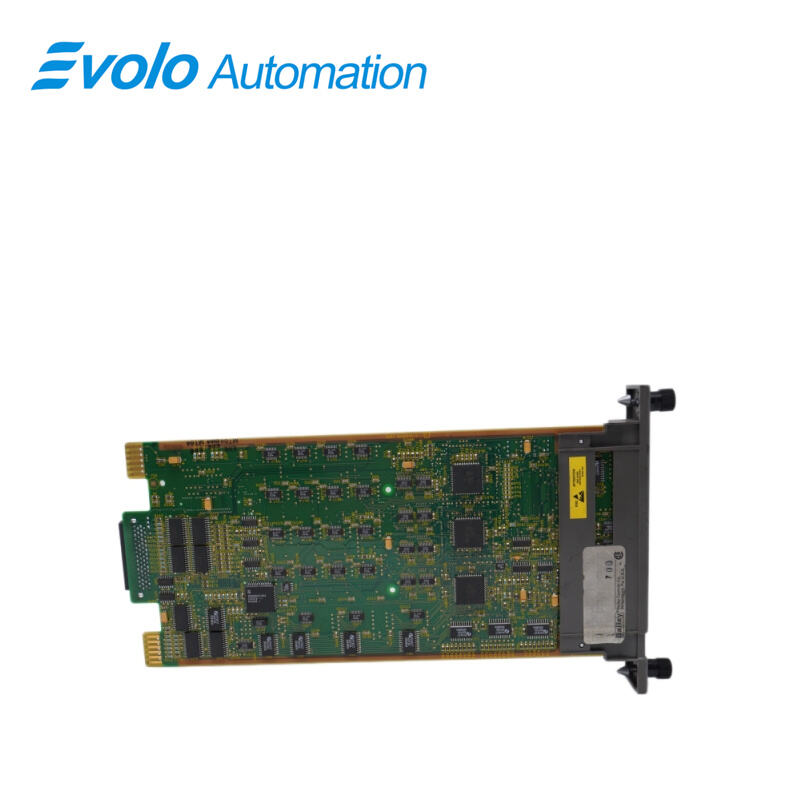

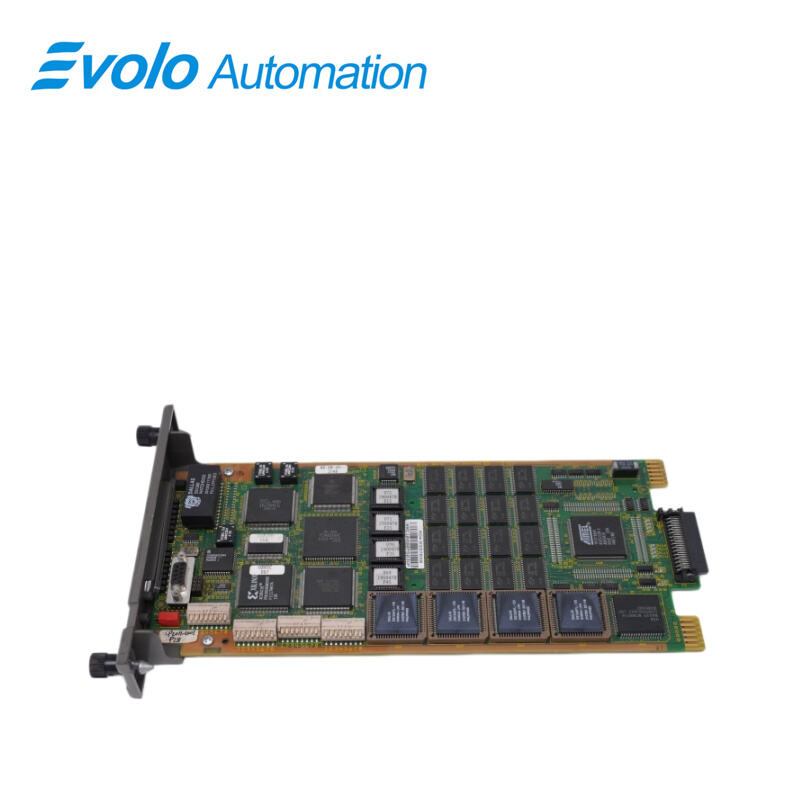

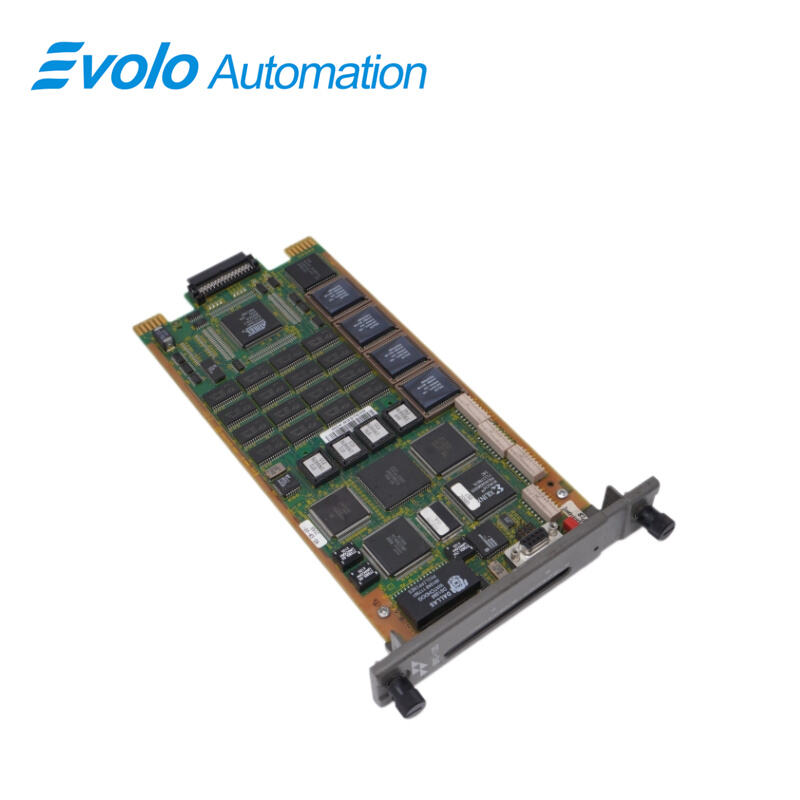

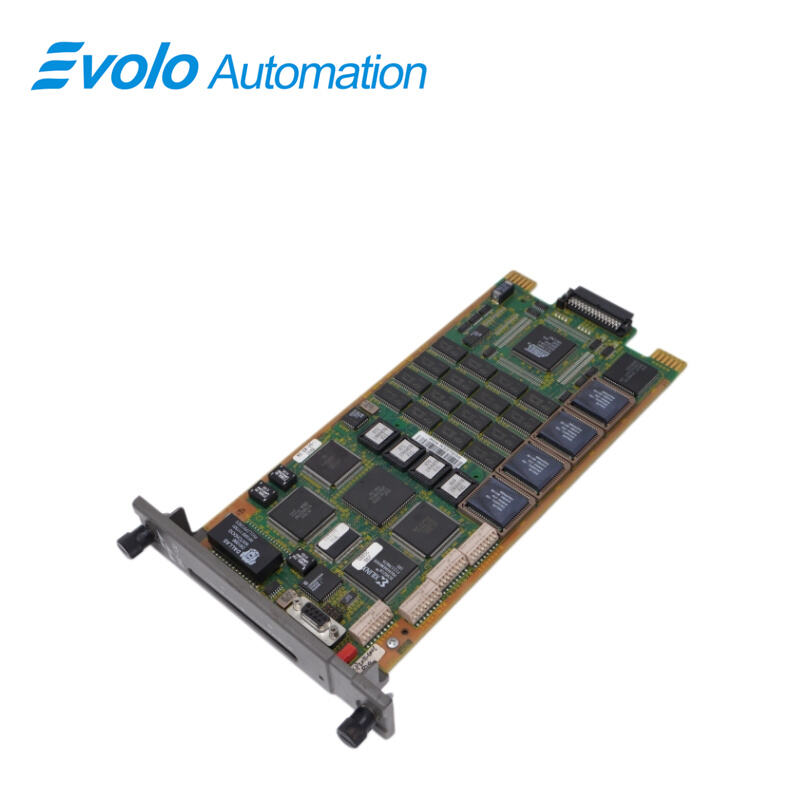

BRC100 BRC-100 P-HC-BRC-10000000 Bailey Infi 90 Harmony Bridge Kontrolçüsü, Çin BRC100 BRC-100 P-HC-BRC-10000000 Bailey Infi 90 Harmony Bridge Kontrolçüsü istehsalçıları, təchizatçıları, zavodu

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	BRC100 BRC-100 P-HC-BRC-10000000
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Model:	BRC100 Bailey Infi 90 Harmony Bridge Kontrolçüsü BRC-100 P-HC-BRC-10000000
Ölçülər:	3,5 × 32 × 17,7 sm
Çəki:	0.34 kq
Mikroprosessor:	32 MHz tezliyində işləyən 32-bit prosessor
Yaddaş:	Bütün yaddaşlar 32-bit məlumat yolu ilə təmin olunur
Güc Tələbləri:	5 VDC, 2 A; tipik 10 Vt (BRC), 5 VDC, 100 mA; tipik 0,5 Vt (PBA)
Stansiya dəstəyi:	128 ədəd 40-kbaud ardıcıl stansiya (IISAC01) və ya səkkiz 5-kbaud ardıcıl stansiya
Redundant rabitə:	Bəli, redundant kontrolçu rabitə bağlantısı
Verilər sürəti:	4 MHz bayt başına saniyədə (normal iş rejimi)
Proqramlaşdırıla bilərlik:	Funksiya kodları, C, Basic, Partiya, Ladder, istifadəçi tərəfindən müəyyən edilən funksiyalar
Kommunikasiya portları:	2 ədəd RS-232-C və ya 1 ədəd RS-232-C və 1 ədəd RS-485, 1 ədəd SAC kanalı (maksimum 128 SAC)
İşləmə temperaturu:	0°–70°C (32°–158°F)
Nisbi Rütubət:	0%–95% (55°C-yə qədər, 131°F), kondensasiya olmamaqla; 0%–45% (70°C-də, 158°F), kondensasiya olmamaqla
Atmosfer təzyiqi:	Dəniz səviyyəsindən 3 km (1,86 mil) yüksəklik
Sertifikasiya:	Adi yerlərdə proses idarəetməsi üçün CSA tərəfindən sertifikatlaşdırılıb; EMC və Alçaq Gərginlikli (LV) direktivlərinə uyğunluq üçün CE nişanı

Təsvir

BRC100 BRC-100 P-HC-BRC-10000000 Harmony Bridge Kontrolçüsü yüksək performanslı və yüksək tutumlu proses kontrolçüsüdür. Bu, Symphony Enterprise İdarəetmə və Nəzarət Sisteminin Harmony I/O blokları ilə və Harmony rack I/O ilə qoşulmaq üçün nəzərdə tutulmuş raq kontrolleridir. Harmony köprü kontrolçüsü (BRC) funksional cəhətdən, rabitə və qablaşdırma baxımından tamamilə INFI 90 OPEN sistemi ilə uyğundur. Harmony köprü kontrolçüsü çoxdöngülü analoq, ardıcıl və partiya nəzarətinin yanında müəyyən nəzarət və məlumat emalı tətbiqlərini həyata keçirə bilən müstəqil bir kontrolçüdür. O, məlumat intensiv, proqram intensiv və ya hər ikisi olan tələbkar proses nəzarət tətbiqlərini icra etmə qabiliyyətinə malikdir. Harmony köprü kontrolçüsü funksiya kodları, C, Basic, Batch 90 və Ladder daxil olmaqla bir neçə nəzarət dilini dəstəkləyir.

Tətbiqlər

Böyük istilik enerjisi elektrik stansiyaları: Qazan nəzarəti, turbin koordinasiyası və ümumi zavodun DCS avtomatlaşdırma nəzarəti üçün istifadə olunur.

Neft emalı zavodları: Atmosferik və vakuum distillyasiyası kimi əsas neft emalı proseslərinin, habelə katalitik çatlamasının davamlı proses idarə edilməsindən məsuldur.

Neft-kimya zavodları: Etilen istehsalı və polimerləşmə reaksiyaları kimi mürəkkəb proseslərdə məntiqi və simulyasiya hesablamalarını yerinə yetirir.

Dəmir və polad metallurgiyası zavodları: Qızdırıcı soba avtomatlaşdırılması, koklaşma istehsal xətləri və sinterləşmə proseslərinin real vaxt rejimində planlaşdırılmasında istifadə olunur.

Böyük kağız zavodları: Məsaməli kütlənin emalı, kağız maşınlarının sürücüləri və kimyəvi bərpa sistemlərini nəzarət edir.

Şəkər və taxıl/maye yağ emalı zavodları: Böyük miqyaslı avtomatlaşdırılmış buxarlandırma, sıxma və rafinasiya istehsal xətlərində əsas idarəetmə qurğusu kimi xidmət göstərir.

Xüsusiyyətlər

• Eyni zamanda Hnet şin və I/O genişləndirici şin əlaqəsi Harmony I/O blokları ilə yanaşı Harmony rack I/O modullarını da dəstəkləyir.

• Redundant Hnet şini.

• Online Hnet şin əlaqəsi diaqnostikası və arıza izolyasiyası.

• Harmony I/O bloku konfiqurasiyalarının avtomatik yüklənməsi.

• NVRAM batareyasının enerji monitorinqi.

• Status çıxışı alarm monitorinqi.

• Özündə iki meqabayt həcmində SRAM yaddaş.

• Mövcud INFI 90 OPEN sistemləri ilə uyğundur.

Əməliyyat

BRC100 BRC-100 P-HC-BRC-10000000 modulu 32 MHs tezliyində işləyən ikinci nəsil 32-bit mikroprosessorun gücünü birləşdirir. Bu, optimallaşdırılmış interfeys ilə təchiz edilmiş 32-bit genişlikdə yaddaş dizaynı ilə birlikdə tətbiq olunur. Mikroprosessor xarici superkompüterlər və ya minikompüterlərə olan ehtiyacın aradan qaldırılmasını təmin edəcək qədər yüksək performans göstərir. İdarəetmə giriş/çıxış siqnalları Hnet istifadə edilərək giriş/çıxış bloklarından və ya giriş/çıxış genişləndirici şinindən istifadə edilərək Harmony rack giriş/çıxış modullarından alınabilir. BRC modulundakı məlumatlar Cnet kommunikasiya şəbəkəsinə, habelə mövcud INFI-NET® və Plant Loop kommunikasiya sistemlərinə ixrac edilə bilər.

Tez-tez verilən suallar

S: BRC100 BRC-100 P-HC-BRC-10000000 nədir?
C: Bu, Bailey Infi 90 Harmony Bridge İdarəetmə Kontrolleridir.

S: BRC100 BRC-100 P-HC-BRC-10000000 modulu BRC300 və ya BRC400-ə yenilənə bilərmi?
A: Bəli. BRC300/400 modeli daha yüksək saat tezliyinə və daha çox yaddaşa malikdir və ümumiyyətlə, slotunda geriyə uyğunluq təmin edir, lakin proqram təminatının yenilənməsi tələb olunur.

S: BRC100 BRC-100 P-HC-BRC-10000000 modulunu dəyişdirdikdən sonra niyə sinxronlaşdıra bilmirəm?
A: Köhnə və yeni modulların firmware versiyalarının uyğunluğunu və ehtiyat kabel bağlantılarının düzgün qurulub-qurulmadığını yoxlamalısınız.

S: BRC100 BRC-100 P-HC-BRC-10000000-un qiymətini və mövcudluğunu necə yoxlamaq olar?
C: Satışla bağlı suallarınız üçün, zəhmət olmasa, John Yang ilə +86-18150117685 nömrəsi ilə əlaqə saxlayın və ya təklif soruşun.
