Ümumi baxış
Əsas Yer: |
ABŞ |
Marka adı: |
Bently Nevada |
Model nömrəsi: |
330905-00-10-05-02-CN |
Qablaşdırma Detalları: |
Orijinal yeni Fabrika Qutusu |
İstedak Vaxtı: |
5-7 gün |
Ödəmə şərtləri: |
T/T |
Təchizat qabiliyi: |
Anbarda |
Qısa Məlumat
|
Yivsiz Uzunluq Seçimi: |
0 mm |
|
Ümumi Korpus Uzunluğu Seçimi: |
100 mm |
|
Kabel uzunluğu seçimi: |
0.5 metr (20 düym) |
|
Konnektor və Kabel Variantı: |
Kiçik koaksial ClickLoc konektoru, standart kabel |
|
Təşkilat Təsdiqi Seçimi: |
Bir neçə təsdiq |
|
Prob Korpusu Rezbsi: |
M10X1 rezba |
|
Rezbsin Maksimum Uzunluğu: |
15 mm |
|
Ölçü: |
1.8x1.6x63sm |
|
Çəki: |
0.08 kq |
Təsvir

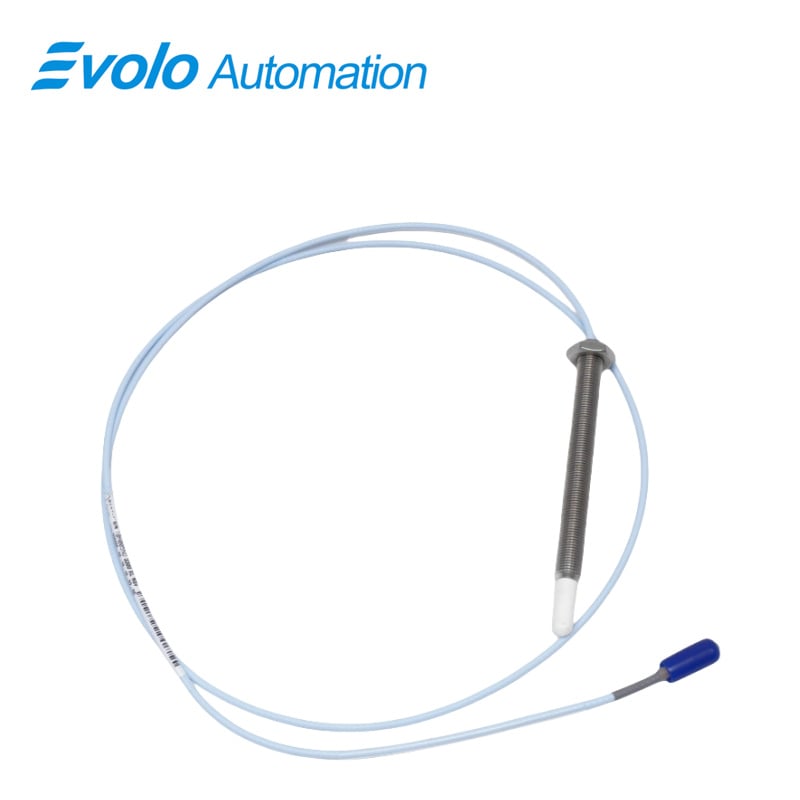

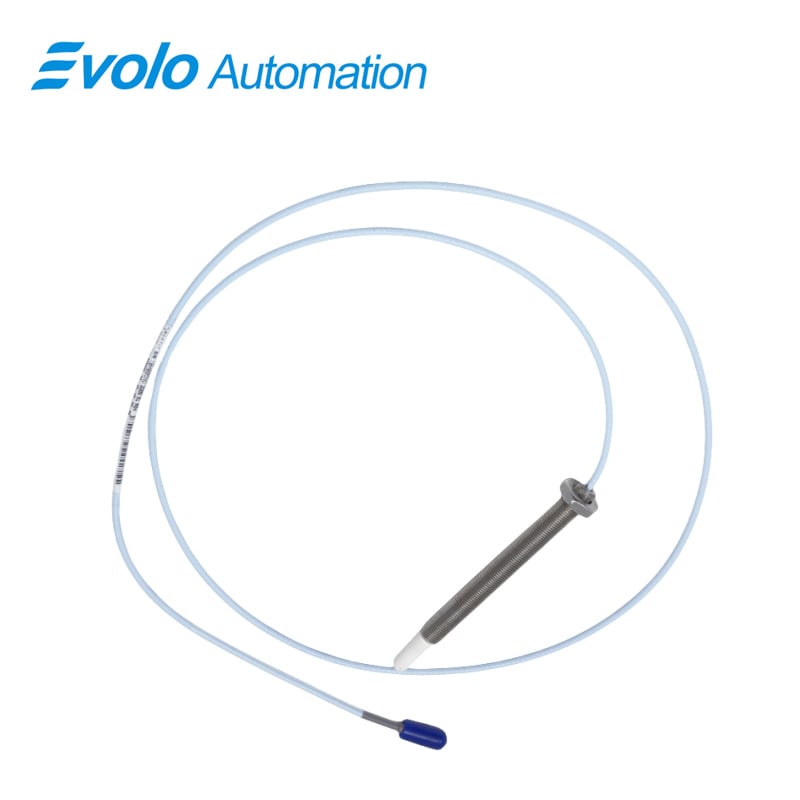

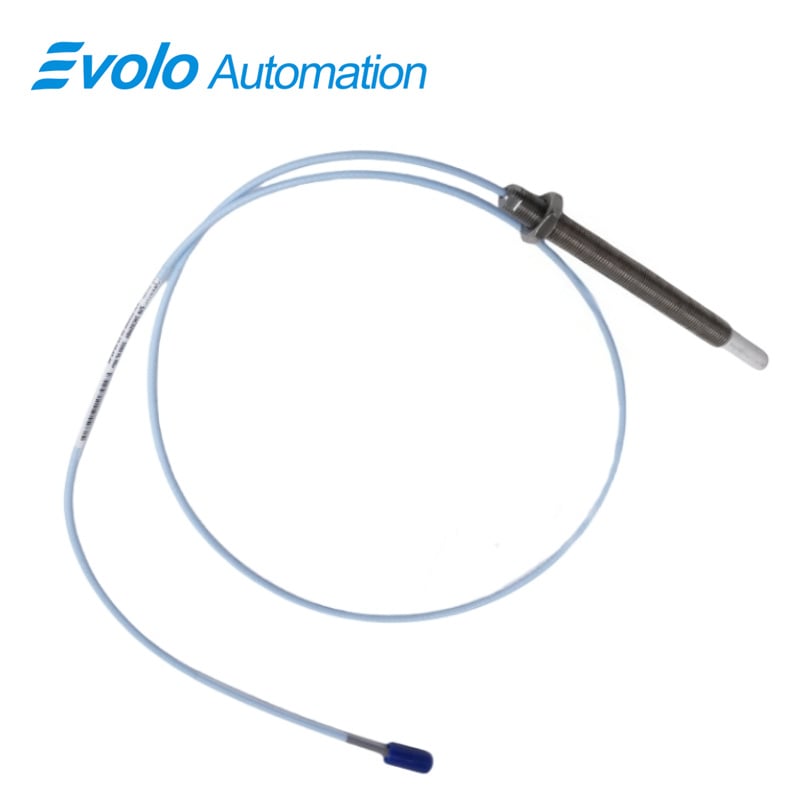

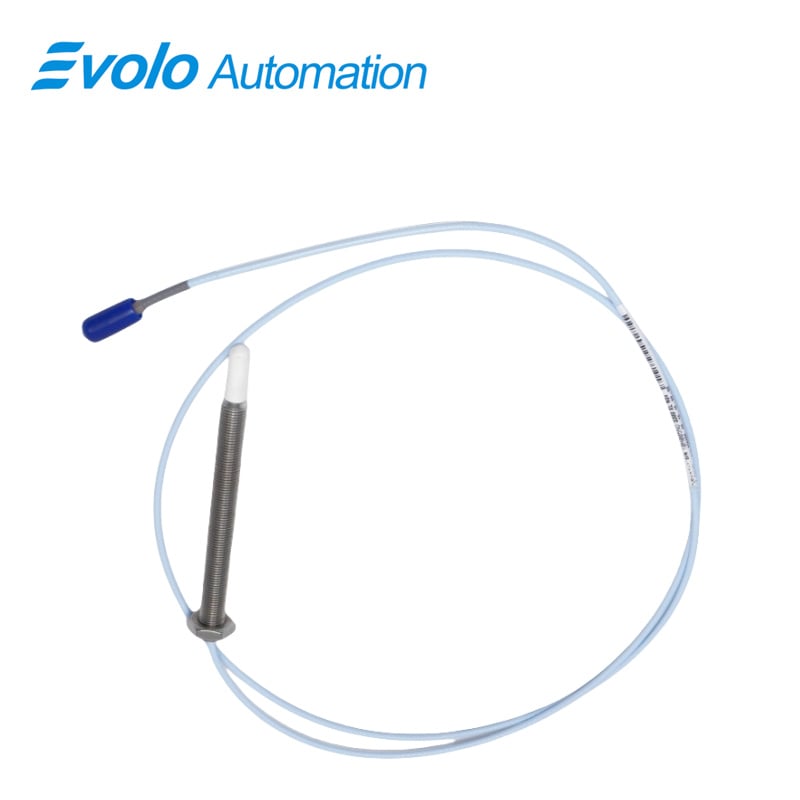

330905-00-10-05-02-CN 3300 NSv Yaxınlıq Sensoru – avtomatlaşdırılmış maşınlar üçün monitorinq və qoruma dövrələrində istifadə olunan vorteks cərəyanlı yerdəyişmə sensorudur. 330905-00-10-05-02-CN sensorun quraşdırılması üçün 100 mm uzunluğunda M10×1 rezimli paslanmayan polad korpusu və kompressor və turbinin dayaq qutularına birbaşa quraşdırılmasına imkan verən 0,5 m uzunluğunda mini koaksial ClickLoc kabelləri istifadə olunur. Bu sensor 1,5 mm xətti ölçmə diapazonu təmin edir və vibrasiya monitorinq modullarına 1,0 mm tövsiyə olunan aralıq və 50 Ω çıxışı ilə işləyir.
−52 °C-dən +177 °C-yə qədər işləyir, 330905-00-10-05-02-CN sensorun PPS hissəsi millərin radial vibrasiyasını, aksial itələmə mövqeyini, Keyphasor fazası impulslarını və PLC və DCS sistemlərində sıfır sürət siqnallarını ölçür. 330905-00-10-05-02-CN 51 mm-dən kiçik diametrli milləri və 15 mm-dən kiçik düz səthli hədəfləri aşkar edir. Təchizat həssaslığı 2 mV/V-dən aşağıdır, 330905-00-10-05-02-CN yerdən məhdud yerləşdirilmiş sahələrdə avtomatlaşdırılmış dayandırma məntiqi, proqnozlaşdırıcı texniki xidmət analizi və dövrəli avadanlıqların vəziyyətinin monitorinqi üçün yerdəyişmə gərginliyini ötürür.
Tətbiq sahələri
Proses qaz kompressorlarında radial titrəşməni monitorinq edin
1,5 mm ölçmə aralığı və 1,0 mm boşluq ilə, 330905-00-10-05-02-CN 51 mm-dən kiçik diametrli rotorlarda millərin yerdəyişməsini oxuyur. 50 Ω çıxışı titrəşmə monitorinq modullarına və DCS girişlərinə qoşulur və kompressorun davamlı işləməsini izləmək üçün istifadə olunur.
Turbina yataq korpuslarında itələyici hərəkəti izləyin
100 mm ölçülü korpus və M10×1 quraşdırma rezbi ilə 330905-00-10-05-02-CN yataq örtükləri vasitəsilə quraşdırıla bilər. Oxial rotor hərəkəti gərginliyə çevrilir və itələyici yerdəyişmə konfiqurasiya edilmiş hədləri keçdikdə avtomatik dayandırma sistemləri tərəfindən istifadə olunur.
Sürət ölçməsi üçün faz referansı təmin edin
PPS hiss edici ucu 330905-00-10-05-02-CN milin açıq yuvasını aşkar edir və Keyphasor impulsları yaradır. PLC sürət kartları və artıq sürət qoruma məntiqi fırlanma mövqeyinin hesablanması üçün vaxtlama siqnalları alır.
Məhdud montaj sahəsinin daxilinə quraşdırın
0,5 m ölçülü miniatür koaksial ClickLoc kabelləri və incə prob bədəni imkan verir 330905-00-10-05-02-CN qablaşdırılmış kompressor skidlərində dar sayılır çuxur və yan görünüşlü yerlərdə quraşdırılmasını.
Spesifikasiyalar
|
Prob Temperatur Aralığı: |
-52°C-dən +177°C-ə (-62°F-dən +351°F-ə) |
|
Saxlama temperaturu: |
-52°C-dən +177°C-ə (-62°F-dən +351°F-ə) |
|
Probucuğun Ucu Materialı: |
Polifenilen sulfid (PPS) |
|
Probucuğun Korpus Materialı: |
AISI 304 paslanmayan polad (SST) |
|
Sahə Kabelləşdirilməsi: |
0,2 ilə 1,5 mm² (16 ilə 24 AWG) [ferullarla 0,25 ilə 0,75 mm² (18 ilə 23 AWG)] |
|
Xətti Ölçmə Sahəsi: |
1,5 mm (60 mil) |
|
Tövsiyə olunan Qapaq Ayarı: |
1,0 mm (40 mil) |
|
Çıxış müqaviməti: |
50 Ω |
|
Təchizat Həssaslığı: |
Giriş gərginliyindəki hər bir voltda çıxış gərginliyində 2 mV-dən az dəyişiklik |
Rəqabət Üstünlüyü
İsti podşipnik kranşeynlarına birbaşa quraşdırın
−52 °C-dən +177 °C-yə qədər iş temperatur aralığı imkan verir 330905-00-10-05-02-CN uzaqdan uzatmalar olmadan turbina korpusları və kompressor gövdələri yaxınlığında işləmək.
Əlavə çevirici olmadan yerdəyişmə siqnalı göndərin
50 Ω çıxışı ilə 330905-00-10-05-02-CN maşın qoruma kabinetlərinə və monitorinq kartlarına birbaşa qoşulur və əlavə interfeys avadanlığına ehtiyac azalır.
Maşının titrəməsi zamanı kabellərin birləşməsini saxlayın
Kiçik ölçülü koaksial ClickLoc qoşucusu 330905-00-10-05-02-CN yerinə sabitlənir və avadanlığın işləməsi zamanı kabellərin çıxmasını qarşısını alır.
Kiçik ölçülü obyektləri ölçmək
1,5 mm xətti ölçüsahəsi və probun ucu dizaynı 330905-00-10-05-02-CN 15 mm-dən az enə malik düz səthli obyektləri və kompakt milləri ölçməyə imkan verir.
İdarəetmə panellərinə birbaşa qoşulmanı dəstəkləyir
330905-00-10-05-02-CN birleşmə qutuları və avtomatlaşdırma şkafları üçün 0,2–1,5 mm² sahədə sahə kabellərini qəbul edir ki, bu da zavodda quraşdırmanı sadələşdirir.
