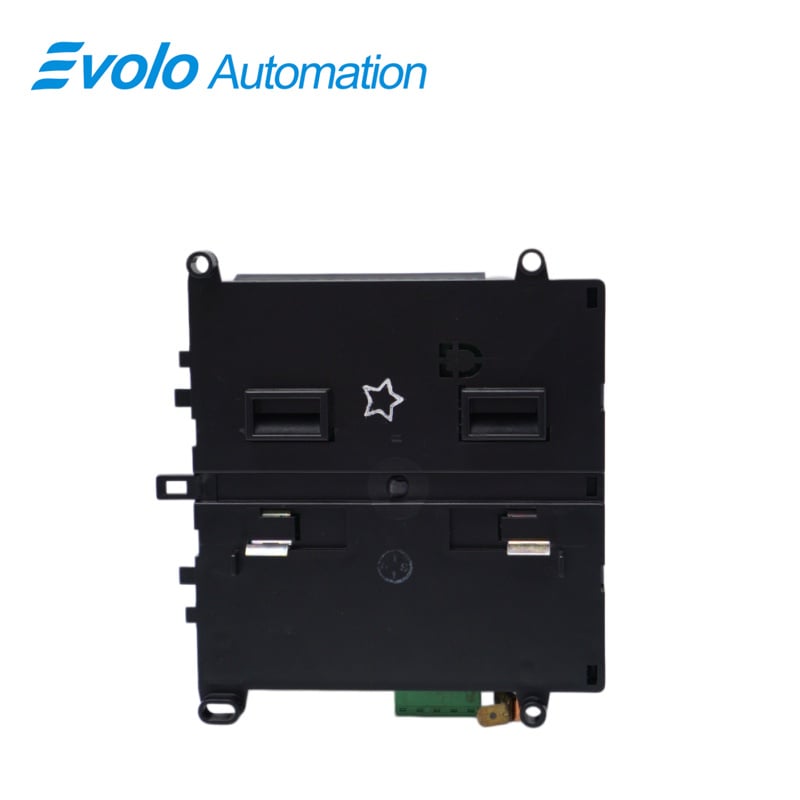

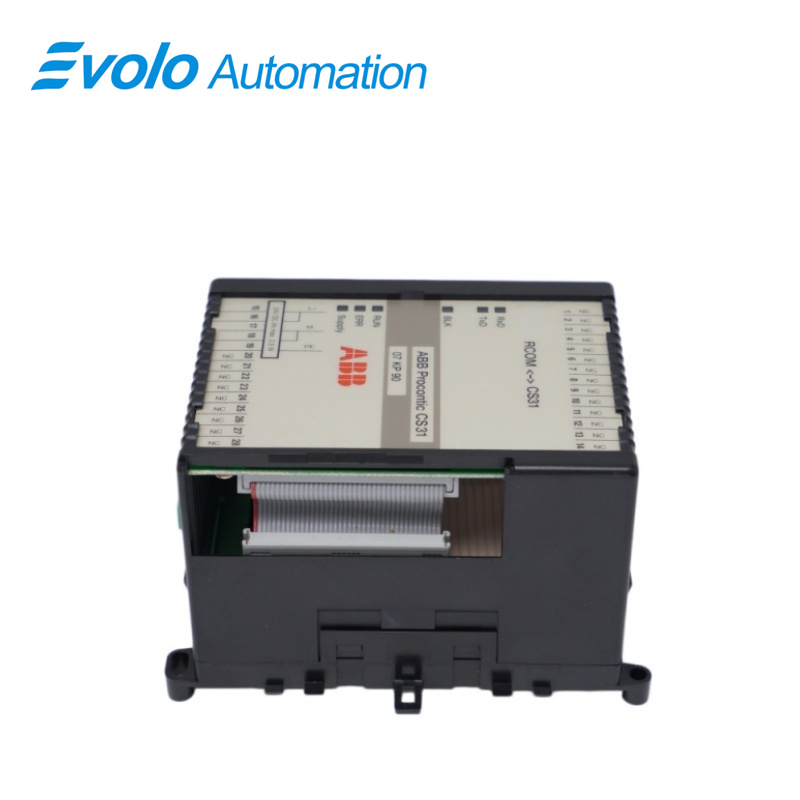

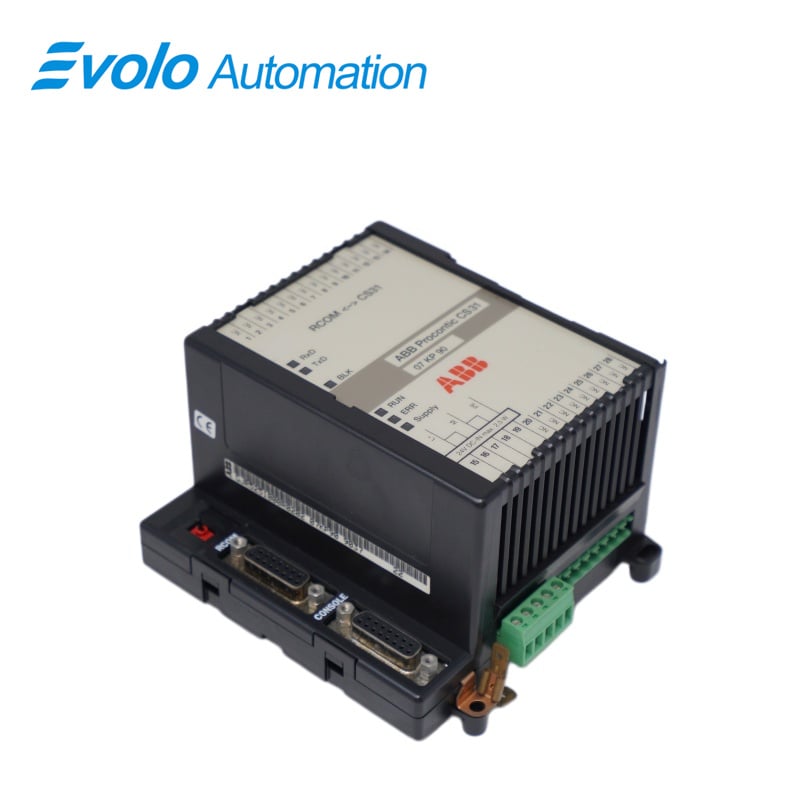

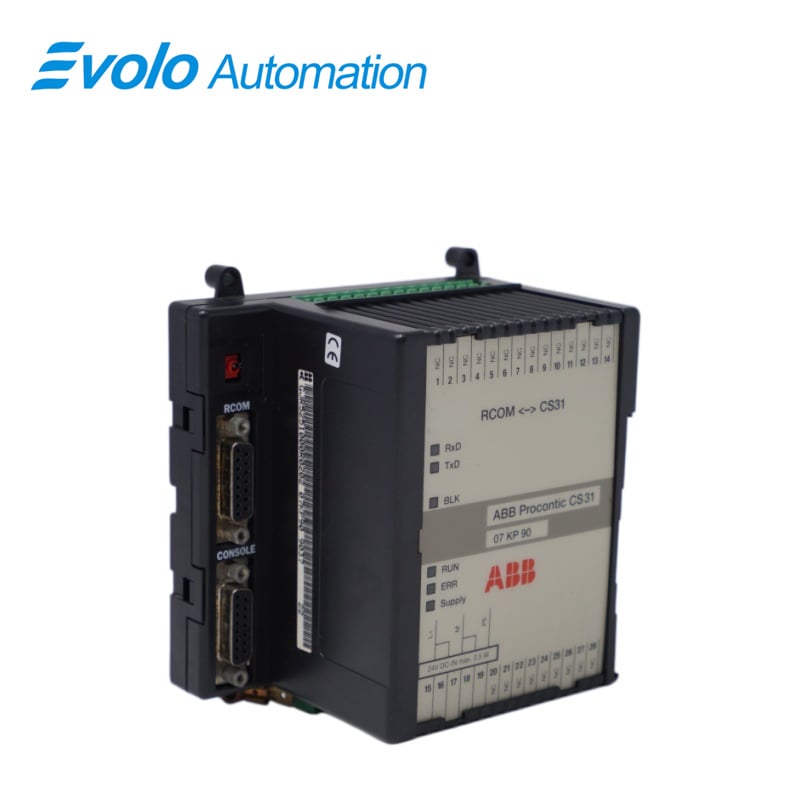

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	07KP90
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Qısa Məlumat

Seriya interfeyslərinin sayı:	2
Paralel interfeyslərinin sayı:	advant Controller 31 Əsas Vahidinə qoşulmaq üçün 1 şəbəkə interfeysi
İşləmə və xəta göstəriciləri:	6 LED (İŞLƏYİR, XƏTA, Təchizat, Qəbul, Göndərmə, Bloklanıb)
Ayrıla bilən terminallı bloklar üçün keçiricinin en kəsiyi:	Maks. 2,5 mm²
Nominal təchizat gərginliyi:	24 V DC
Güc sərfi:	Tipik olaraq 2,5 Vt
Nominal gərginlikdə maksimum cərəyan istehlakı:	210 mA
30 V təchizatda maksimum cərəyan istehlakı:	170 mA
Ters qoşulma qorunması:	Bəli
Interfeys standartı:	EIA RS-232 və ya EIA RS-485 (yalnız RCOM)
Elektrik İzolyasiyası:	Bəli, RCOM interfeysi qalan hissədən izolyasiya edilmişdir
Potensial fərqlər:	Periferiya qurğuları torpaqlanma fərqlərini azaltmaq üçün açar-panelin əsas gərginlik mənbəyindən təmin edilir
RCOM ötürülmə sürəti:	300–19200 Baud
KONSOL ötürülmə sürəti:	9600 Baud
LED-lərin gərginlik təchizatı:	1 yaşıl LED
LED – fatal/xəta:	1 Qırmızı LED
LED İŞLƏMƏ:	1 yaşıl LED
LED İnterfeys Siqnalları RxD/TxD:	2 Sarı LED
LED Protokol Statusu BLK:	1 Sarı LED
Mexaniki Quraşdırma:	DIN Rayı EN 50022–35, 15 mm Dərinlikdə
Quraşdırma Vidaları:	4 × M4
Modulun ölçüləri:	140 × 120 × 85 mm
Qoşulma üsulu:	Sıxma vintləri ilə təchiz olunmuş çıxarılabilən terminallar, maksimum 2,5 mm²
Çəki:	450 q
Quraşdırma mövqeyi:	Şaquli, terminallar yuxarıda və aşağıda
Şoxlama:	Təbii konveksiya, maneəsiz

Təsvir

07 KP 90 rabitə modulu Advant Controller 31 mərkəzləşdirilməmiş avtomatlaşdırma sisteminin 07 KR 91 R353, 07 KT 92, 07 KT 93, 07 KT 94 kimi əsas birliklərinə genişləndirmə vahidi kimi qoşula bilər.

07 KP 90 rabitə modulu RCOM protokolu vasitəsilə rabitəyə imkan verir. Bu protokol istifadə edilərək məlumat mübadiləsi mümkündür.

• ABB MasterPiece 200 idarəetmə sistemləri, ABB Procontic T200 sistemləri və Advant Controller 31 sistemləri arasında

• Advant Controller 31 sistemləri arasındakı əlaqə.

Tətbiqlər

Suyun təmizlənməsi və ətraf mühitin qorunması qurğuları:

Tətbiq sahələri: Çoxrayonlu tullantı suyu qaldırma nasos stansiyaları, bələdiyyə su təchizatı şəbəkəsinin monitorinq sistemləri.

Funksiya: RCOM protokolundan istifadə edərək, kirayəyə götürülmüş xətlər və ya telefon xətləri vasitəsilə bir neçə kilometr məsafəyə yayılmış paylanmış sahələrdən məlumatların toplanmasını təmin edir.

Neft və qaz zavodları:

Tətbiq sahələri: Uzunməsafəli neft-qaz kəmərlərinin monitorinqi, rezervuar parklarının alarm sistemləri.

Funksiya: Müxtəlif yerlərdə yerləşən sensorlardan (məsələn, təzyiq və maye səviyyəsi) gələn məlumatları çətin iş şəraitində mərkəzi idarəetmə otağına uzaqdan ötürür.

Enerji və paylanmış enerji:

Tətbiq sahələri: Transformator stansiyalarının avtomatlaşdırılması, külək turbinlərinin monitorinqi.

Funksiya: Bir neçə idarəetmə qurğusu arasında real vaxt rejimində məlumatların sinxronlaşdırılmasını təmin edir; hadisələrin sorğulanmasını və vaxt möhtəşəmi ilə qeyd olunmuş hadisələrin yazılmasını mümkün edir.

Dəniz və Liman Avtomatlaşdırılması:

Tətbiq sahələri: Gəmi daxilində inteqrasiya olunmuş idarəetmə sistemləri, liman kranlarının monitorinqi.

Funksiya: Gəmi daxilində yayılmış alt sistemləri birgə birbaşa rabitə şəbəkəsinə birləşdirir.

Xüsusiyyətlər

• RCOM 07 KP 90 rabitə modulu RCOM baş (master) və ya qulluqçu (slave) rejimində planlaşdırıla bilər.

• Şəbəkədə ən çox 254 ədəd RCOM qulluqçusu (slave) ola bilər (MasterPiece 200 istifadə edildikdə ən çox 8 ədəd, dial-up rejimində isə ən çox 30 ədəd qulluqçu (slave)).

• RCOM protokolu DSCA 180A ilə birlikdə MP200/1 ilə uyumludur. Bütün RCOM xidmətləri mövcuddur (soyuq başlanğıc, isti başlanğıc, normalizasiya, saat sinxronizasiyası, məlumat yazma, məlumat oxuma, hadisə sorğusu).

• Modemlə qoşulma üçün RCOM interfeysi EIA RS-232 standartına uyğundur. Həmçinin EIA RS-485 interfeysi kimi də istifadə edilə bilər.

• Əlavə operator interfeysi (CONSOLE) — quraşdırma köməyi üçün EIA RS-232 standartına uyğun təmin edilir (rabitə ardıcıllığının göstərilməsi, planlaşdırılan telefon nömrələri və s.).

• Proqramlaşdırıla bilən saat; vaxt PLC proqramında istifadə edilə bilər.

• RCOM və RCOM+ arasındakı fərqlər üçün cild 3, bölüm 2.6-ya baxın. «Fərqlər» bölməsində qeyd edilməyən RCOM-un digər bütün xüsusiyyətləri RCOM+ üçün müvafiq şəkildə tətbiq olunur.

• RCOM+ bağlantı elementi b indeksindən başlayaraq 07 KP 90 rabitə modulu ilə istifadə edilə bilər.

Elektrik izolyasiyası və tora qoşulma ilə bağlı qeydlər

Aşağıdakı şəkil birlikdəki hansı dövrə hissələrinin bir-birindən elektrik cəhətdən izolyasiya edildiyini və hansı daxili bağlantıların mövcud olduğunu göstərir. Burada həm boşluqlar və həm də axma məsafələri, həm də istifadə olunan sınaq gərginlikləri DIN/VDE 0160 standartına uyğundur.

Birim 6,3 mm Faston terminalla (aşağı solda) funksional torpaqlamaya (veriliş şkafları torpaqlamasına) 6 mm2 kəsiyinə malik naqil ilə qoşulur.
