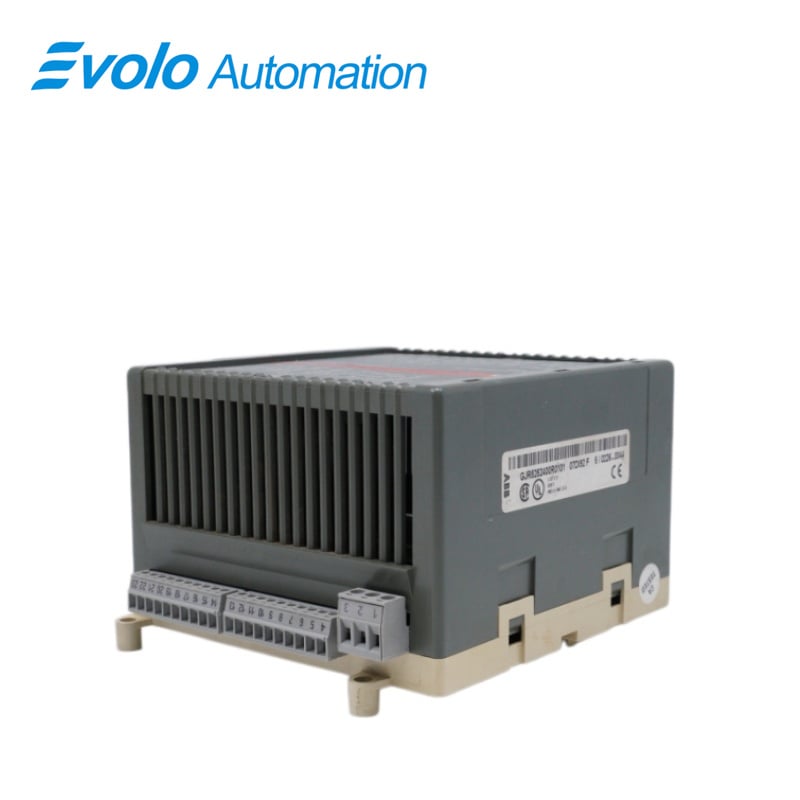

07DI92 Rəqəmsal Giriş Modulu, Çin 07DI92 Rəqəmsal Giriş Modulu İstehsalçıları, Təchizatçıları, Zavodu

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	07DI92
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Qısa Məlumat

İşləmə temperaturu:	0…55 °C
Nominal təchizat gərginliyi:	24 V DC
Girişlərdə Nominal Siqnal Gərginliyi:	24 V DC
Maksimum Cərəyan İstehlakı:	0,15 A
Təchmin Terminalı üçün Maksimum Nominal Yük Tutumu:	4,0 A
Maksimal Güc Dissipasiyası:	10 W
Qütb Qorunması:	Bəli
Güc Təchizatı üçün Keçiricinin En Kesiti:	Maks. 2,5 mm²
CS31 Sistem Veriyolu üçün Keçiricinin En Kesiti:	Maks. 2,5 mm²
Siqnal Terminalları üçün Keçiricinin En Kesiti:	Maksimum 1,5 mm²
Referans Potensialları ZP0–ZP3 üçün Keçiricinin En Kesiti:	Maksimum 1,5 mm²
Girişlərin Sayı:	32
Elektrik izolyasiyası CS31 Sistem Avtobusu:	Qurğunun qalan hissəsindən
Elektrik izolyasiyası Girişlər Qrupu:	Qrupdan, qurğunun qalan hissəsindəki bütün qruplardan
Girişlər üçün referans potensialı:	Hər bir qrupun ayrı-ayrı referans potensialı var
İnterfeyslərin sayı:	1 ədəd CS31 Sistem Avtobusu interfeysi
Ünvan təyini:	Kodlama keçidli düyməsi korpusun sağ tərəfindəki örtük altındadır
İşləmə və Xəta Göstəriciləri:	33 LED
Modul başına Kanalların Sayı:	32
Kanal Bölməsi:	hər birində 8 kanal olan 4 qrup

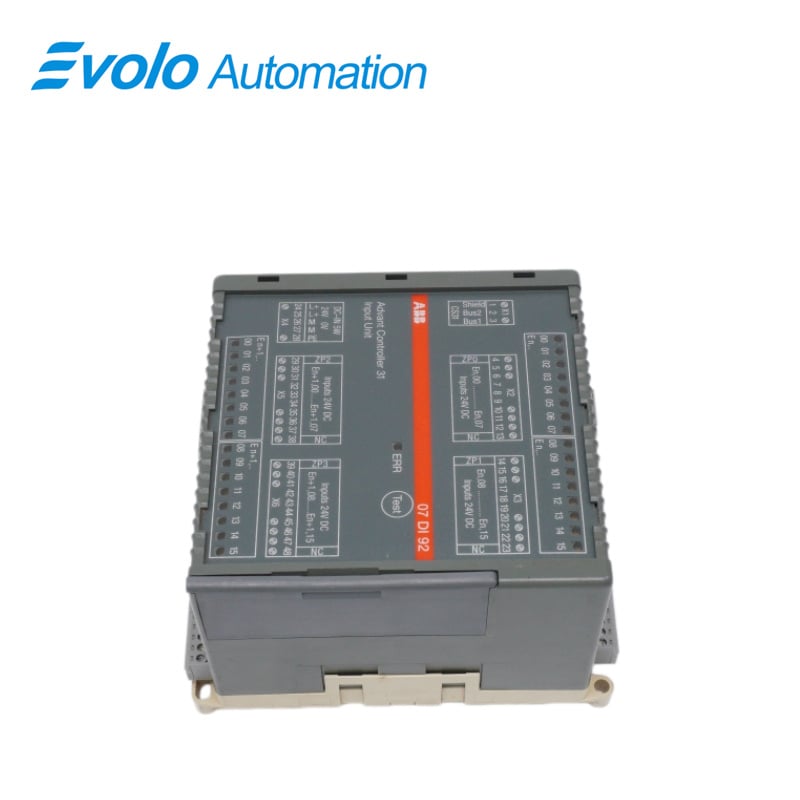

Təsvir

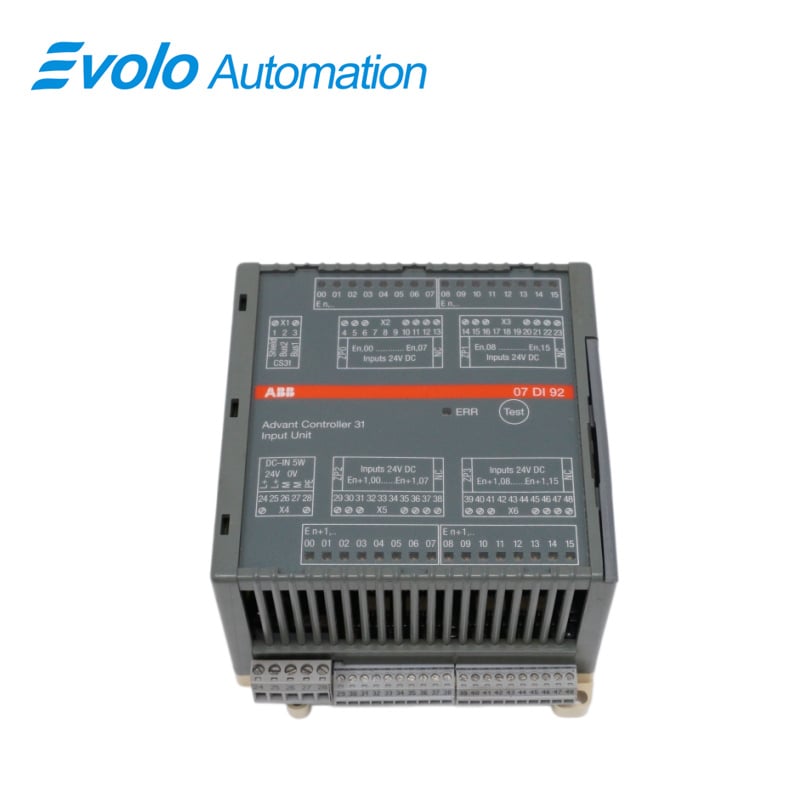

Rəqəmsal giriş modulu 07 DI 92 CS31 sistem veriyolu üzərində uzaqdan idarə olunan modul kimi istifadə olunur.

Bu modulda 32 ədəd 24 V DC giriş, aşağıdakı xüsusiyyətlərlə 4 qrupda yerləşir:

Girişlərin 4 qrupu bir-birindən və qalan hissədən elektrik cəhətdən izolyasiya olunub.

Modul CS31 sistem veriyolu üzərində girişlər üçün iki rəqəmsal ünvan tutur.

Cihaz 24 V DC gərginliklə işləyir.

Sistem avtobusu qoşulması, qurğunun digər hissələrindən elektrik cəhətdən izolyasiya edilmişdir.

Tətbiqlər

Gəmiqayırma və dəniz zavodları: Modul, DNV (Det Norske Veritas), ABS (American Bureau of Shipping) və LR (Lloyd's Register) kimi dünyada aparıcı beynəlxalq təsnifat cəmiyyətləri tərəfindən sertifikatlaşdırılmışdır. O, adətən dəniz mühərrikinin monitorinqi, paluba maşınlarının idarə edilməsi və xəbərdarlıq monitorinq sistemlərində istifadə olunur.

Böyük istehsalat və paketləmə zavodları: Avtomatlaşdırılmış istehsal xətlərində, konveyer sistemlərində, paletləyicilərdə və paketləmə maşınlarında istifadə olunur. Onun 32 giriş siqnalı, limit açarlarından, yaxınlıq sensorlarından və düymələrdən gələn böyük sayda rəqəmsal siqnalları mərkəzi şəkildə emal edə bilir.

Proses sənayesi (kimya və farmasevtika): Partlayış təhlükəsiz və ya partlayış təhlükəsiz olmayan sahələrdə paylanmış idarəetmə şkaflarında klapanların vəziyyətini, səviyyə açarlarını və proses bloklama siqnallarını monitorinq edir.

Bina və infrastruktur idarəetməsi: Fabrik HVAC sistemlərinin, böyük nasos stansiyalarının və enerji paylama şəbəkələrinin açar vəziyyətinin monitorinqi üçün istifadə olunur.

Enerji və Külək Fermaları: Rəqəmsal əmrləri və geri əlaqəni toplamaq üçün külək turbinləri qüllələrinin oturacağındakı və ya nacellənin daxilindəki uzaqdan idarə olunan giriş/çıxış stansiyası kimi istifadə olunur.

Spesifikasiyalar

Referans Potensialları Girişləri:	ZP0, ZP1, ZP2, ZP3
Giriş Siqnallarının Gecikməsi:	Tipik olaraq 7 ms
Giriş Siqnallarının LED-i:	Hər kanal üçün bir yaşıl LED
Giriş Siqnallarının Gərginliyi:	24 V DC
0 Siqnallarının Gərginlik Aralığı:	-30 V…+5 V
1 Siqnal Gərginliyi Aralığı:	+13 V…+30 V
+24 V-də Hər Kanal Üçün Giriş Cəriani:	7,0 mA
+5 V-də Hər Kanal Üçün Giriş Cəriani:	>0,2 mA
+13 V-də Hər Kanal Üçün Giriş Cəriani:	>2,0 mA
+30 V-də Hər Kanal Üçün Giriş Cəriani:	<9,0 mA
Keçirici Kəsiti Çıxarılabilən Terminal Blokları:	Maks. 1,5 mm² (3,81 mm şəbəkə aralığı)
CS31 Sistem Veriyolu İnterfeys Standartı:	EIA RS-485
Gücləndirmə, Giriş və Çıxışlara qarşı Elektrik İzolyasiyası:	Bəli

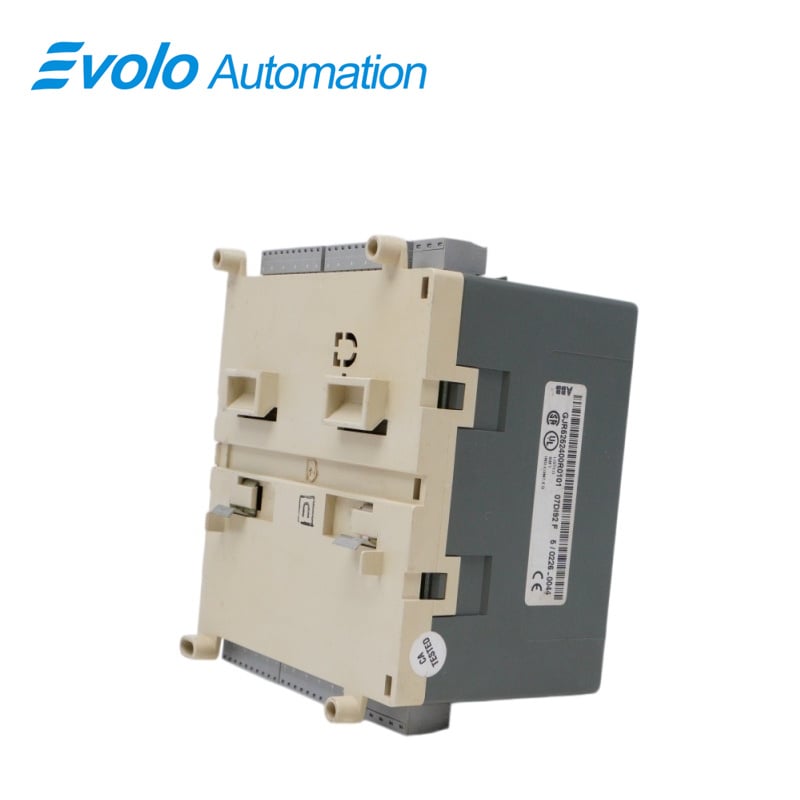

Mexaniki Quraşdırma:	DIN Rayı EN 50022–35, 15 mm Dərinlikdə
Quraşdırma Vidaları:	4 × M4
Modulun ölçüləri:	120 × 140 × 85 mm
Qoşulma üsulu:	Sıxma terminalı olan çıxarılabilən konnektorlar
Çəki:	450 q
Quraşdırma mövqeyi:	Şaquli, konnektorlar yuxarı və aşağı istiqamətdə
Şoxlama:	Təbii konveksiya, maneəsiz

Əsas Texniki Xüsusiyyətlər

Yüksək sıxlıqlı məlumat toplama: Tək modul 32 giriş dəstəkləyir; bu da nəzarət şkafında klassik 16 kanallı modullara nisbətən DIN rayı sahəsində əhəmiyyətli qənaət təmin edir.

Elektrik izolyasiyası: 32 giriş 4 qrupa bölünür; hər bir qrup bir-birindən və avtobusdan elektrik cəhətdən izolyasiya olunub; beləliklə, xarici müdaxilənin sistem əsasını təsir etməsi effektiv şəkildə qarşısı alınır.

CS31 avtobus qoşulması: Uzun məsafəli rabitə sadə RS-485 burulmuş cüt naqillərlə təmin edilir; bu da sahədəki sensorlardan əsas nəzarət otağına qədər olan kabelləşmə xərclərini əhəmiyyətli dərəcədə azaldır.

Asan saxlama: 32 yaşıl vəziyyət göstəricisi LED ilə təchiz olunub; hər bir siqnalın vəziyyəti aydın görünür, bu da naqillərin xətalarının sahədə tezliklə aradan qaldırılmasına kömək edir.

Normal işləmə

• Modul enerji verildikdən sonra avtomatik olaraq başlanğıc verir. Bu müddət ərzində bütün LED-lər işə düşür.

• CS31 sistem şinləri işləmirsə, LED 3 yanar-yanmır.

• Sistem şinləri düzgün işləyəndə və cihaz heç bir xəta aşkar etmədikdə LED 3 sönmüş olur.

• 32 yaşıl LED 1, 32 girişin siqnal vəziyyətini göstərir.

Ekrənlər

Test düyməsinə basmaqla LED testi başladılır.
Bütün LED-lər yanmalıdır.
Daha sonra ünvan keçidinin mövqeyi təxminən 3 saniyə müddətində LED-lər 00-dan 07-ə qədər göstərilir; bu, başlanğıc zamanı modul 07 DI 92 tərəfindən təyin edilmişdir.
Bu halda LED 00, keçid 1-in tənzimlənməsini göstərir (LED-lər 0...7 uyğun olaraq keçidlər 1...8-ə aid edilir).
