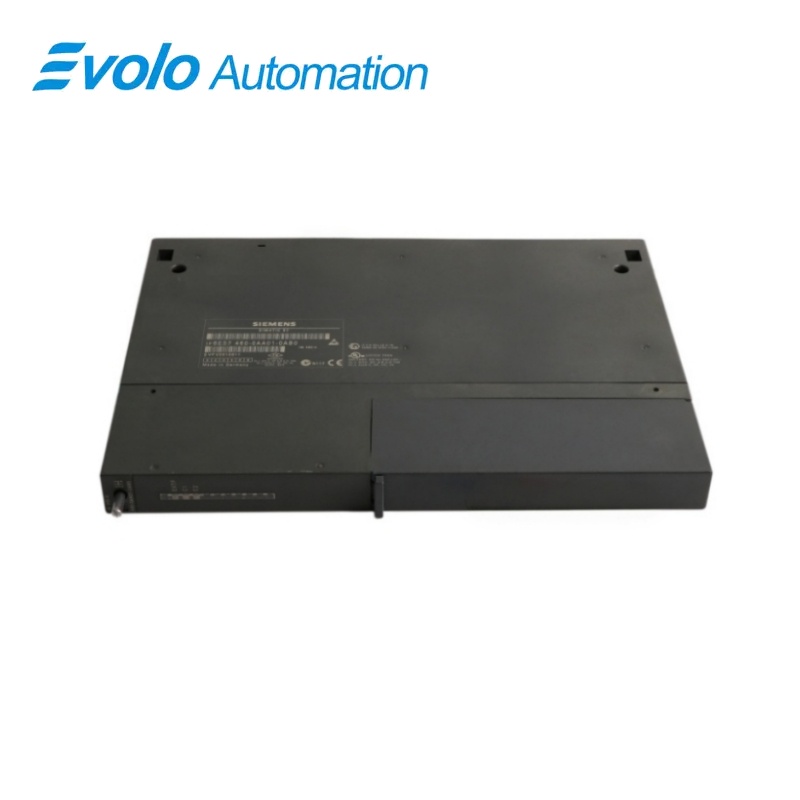

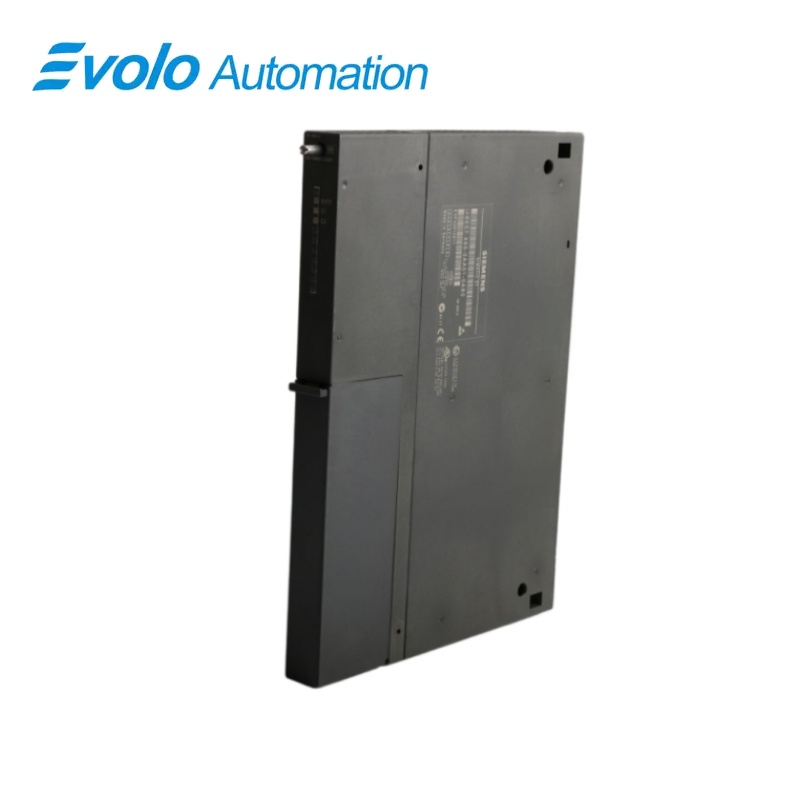

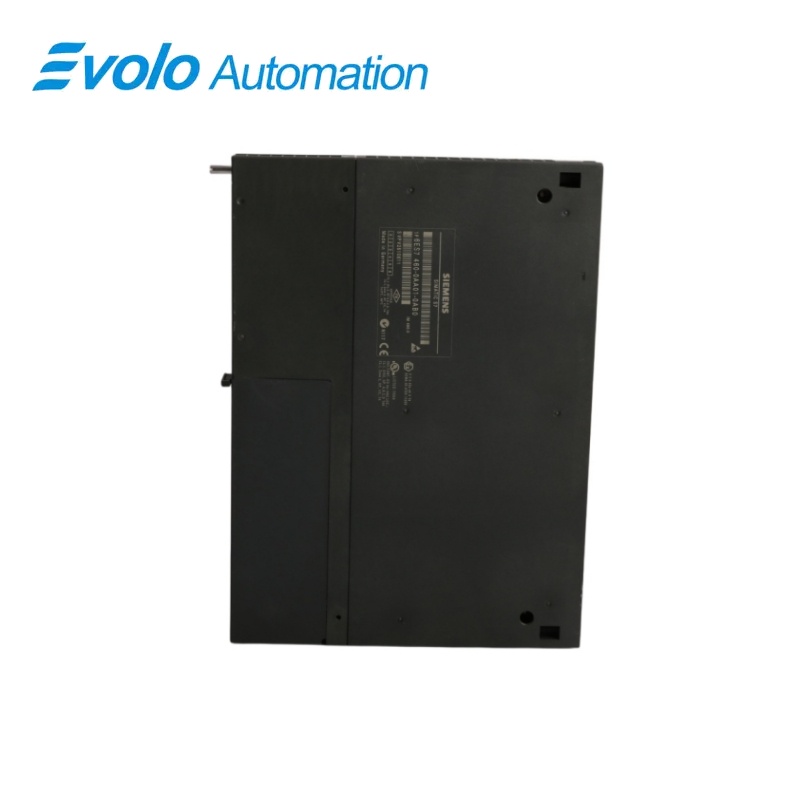

سيمنز 6ES7460-3AA01-0AB0 وحدة واجهة الإرسال SIMATIC S7-400 IM 460-3

نظرة عامة

سيماتيك S7-400 • توسيع الخزانة الموزَّعة

6ES7460-3AA01-0AB0 وحدة واجهة إرسال سيماتيك S7-400 IM 460-3

واجهة إرسال للخزانة المركزية لتوسيع نظام S7-400 الموزَّع باستخدام ناقل P وناقل C على روابط تصل طولها إلى ١٠٢٫٢٥ مترًا.

نظرة سريعة

العلامة التجارية	سيمنز
الطراز	6ES7460-3AA01-0AB0
نوع المنتج	وحدة واجهة الإرسال
الوظيفة الأساسية	اتّصال الرف المركزي بالرف الموسع
المسلسل المتوافق	SIMATIC S7-400

واجهة الاتصال بين الرف المركزي والرف

يُركَّب وحدة الإرسال في وحدة التحكُّم المركزية وتتصل بوحدات استقبال IM 461-3.

خطّا توسيع

يمكن توصيل ما يصل إلى ثمانية أرفف موسع، مع ما يصل إلى أربعة أرفف على كل واجهة.

اتّصال الرف البعيد

يمكن أن تصل إجمالي طول الاتصال من أول وحدة واجهة إلى آخر وحدة واجهة إلى ١٠٢,٢٥ مترًا.

نظرة عامة على المنتج

6ES7460-3AA01-0AB0 iM 460-3 هو واجهة إرسال S7-400 لترتيب الأرفف الموزَّعة. وهي تنقل كلًّا من حافلة الأجهزة الطرفية وحافلة الاتصالات من وحدة التحكُّم المركزية إلى واجهات الاستقبال المتوافقة.

تشكِّل وحدة الاستقبال المطابقة IM 461-3 وكابلات الاتصال 468-1 رابط التوسيع. ويشمل إعداد هذا الترتيب تحديد طول الكابل ورقم الرف.

تركيز الطلب: زاوج واجهة الإرسال المركزية مع وحدات الاستقبال IM 461-3، واحسب حجم كل خط توسيع وفق إجمالي طول كابله.

الوظائف الرئيسية

توسيع الرف الموزَّع

يمكن أن يصل وحدة التحكم المركزية إلى ثمانية أرفف توسيع، مرتبة بحد أقصى أربعة أرفف لكل واجهة.

استمرارية الحافلة

يتم توصيل كلٍّ من حافلة P وحافلة C إلى ترتيب التوسيع البعيد.

مسافة الاتصال القابلة للتكوين

يجب أن تكون إعدادات المسافة قريبة قدر الإمكان من طول الخط الكلي مع أن تظل أطول من طول الكابل الفعلي.

المواصفات الرسمية

تغذية اللوحة الخلفية	5 فولت تيار مستمر
أقصى تيار إدخال لوحة التوصيل الخلفية	١٥٥٠ مللي أمبير
أقصى فقدان للطاقة	٧٫٧٥ واط
أقصى طول لكابل الواجهة من الأولى إلى الأخيرة	102.25 مترًا
قدرة التمدد	حتى ٨ رفوف، وحدة توصيل واحدة لكل واجهة حتى ٤ رفوف
الحافلات المرسلة	حافلة P وحافلة C
عرض الوحدة	25 ملم
ارتفاع الوحدة	٢٩٠ مم
عمق الوحدة	280 مم
الوزن التقريبي للوحدة	٦٣٠ غرامًا

المصدر الرسمي: دليل بيانات وحدة سيمنز S7-400 .

الأسئلة المتكررة

أي وحدة استقبال يجب أن أزاوجها مع الطرز 6ES7460-3AA01-0AB0؟

استخدم واجهة الاستقبال المطابقة IM 461-3 لهذا الترتيب الاتصالي الموزَّع.

هل يمكن لوحدة 6ES7460-3AA01-0AB0 واحدة أن تتصل بكل الرفوف الثمانية الإضافية؟

تدعم واجهة الإرسال ما يصل إلى ثمانية رفوف إضافية، بشرط ألا يتجاوز عددها أربعة رفوف على كل خط واجهة.

كيف أحسب طول الكابل المطلوب لوحدة 6ES7460-3AA01-0AB0؟

أضف الكابلات في كل سطر واحرص على أن لا يتجاوز إجمالي طول الواجهة من الأول إلى الأخير ١٠٢٫٢٥ مترًا.

ما عائلة الكابلات التي توصّل الطراز 6ES7460-3AA01-0AB0 بالأجهزة المستقبلة؟

استخدم عائلة كابلات الاتصال 468-1 لتوصيل وحدتي IM 460-3 وIM 461-3.

أين يوضع الطراز 6ES7460-3AA01-0AB0 في ترتيب الرفوف؟

تُركَّب واجهة الإرسال في وحدة التحكم المركزية، بينما تُركَّب واجهات الاستقبال في رفوف التوسّع.

كيف أضبط مؤشر المسافة المرتبط بالطراز 6ES7460-3AA01-0AB0؟

اختر إعدادًا قريبًا من مجموع طول الكابلات، لكنه أطول من طول الخط الفعلي.

ما الذي يجب إيقافه قبل تغيير رقم رف التوسّع باستخدام الطراز 6ES7460-3AA01-0AB0؟

أوقف مصدر طاقة رف التوسّع المعني تمامًا (أي اجعله في وضع الخرج الصفري) قبل تغيير رقم المفتاح الصغير (DIP-switch) ثم أعد تشغيله.

ملاحظات التوافق والطلب

قبل طلب الطراز 6ES7460-3AA01-0AB0: بناء الاتصال الموزَّع باستخدام واجهات الاستلام IM 461-3، وأطوال كابلات 468-1 الصحيحة، ونهايات الخطوط المناسبة لترتيب التوسُّع الكامل.

تحضير خط التوسُّع

• تثبيت واجهة الإرسال في وحدة التحكم المركزية S7-400.
• استخدام وحدات الاستلام IM 461-3 وكابلات الربط 468-1.
• عدم تجاوز أربعة رفوف توسُّع على كل خط واجهة.
• ضبط مسافة الارتباط لتكون أكبر من مجموع أطوال الكابلات الفعلية.
