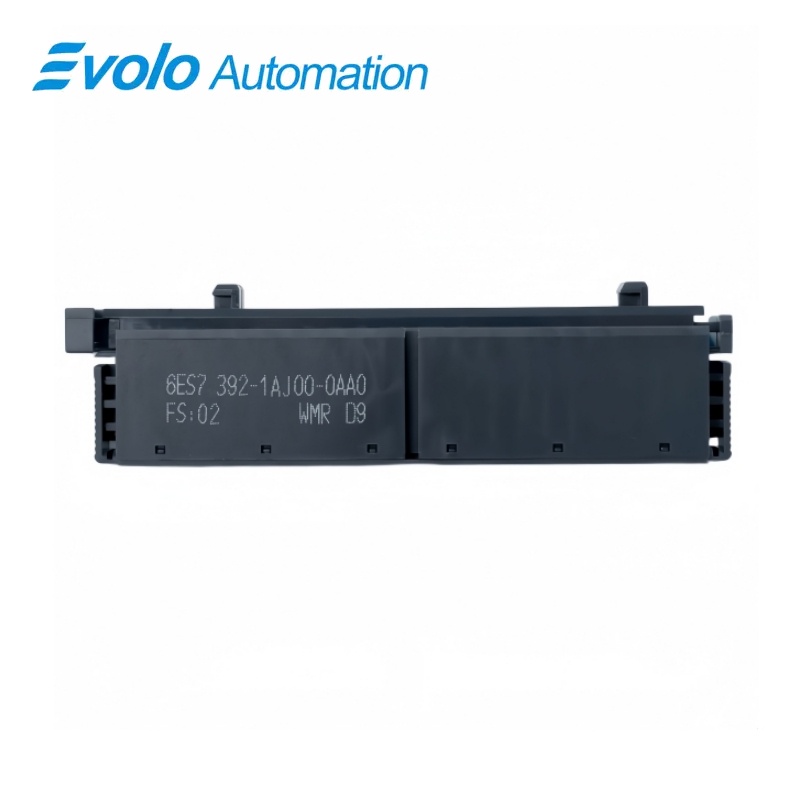

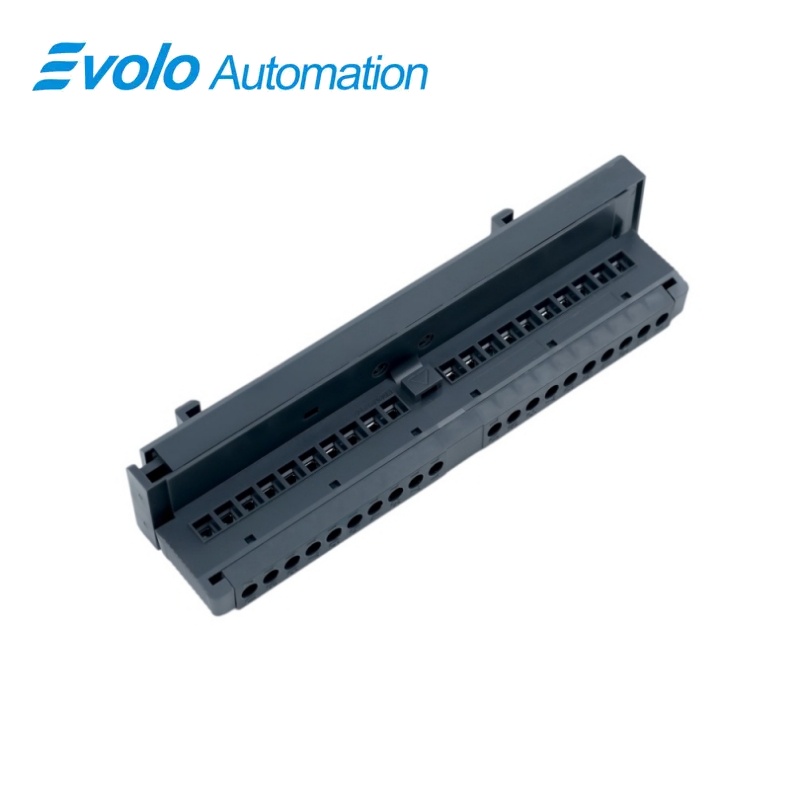

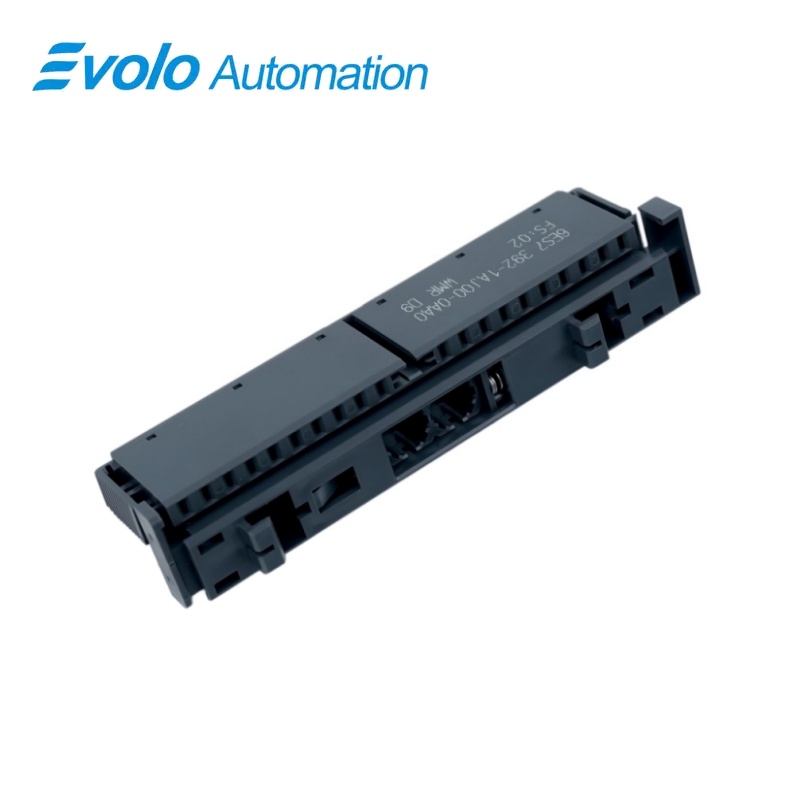

سيمنز 6ES7392-1AJ00-0AA0 سيماتيك إس 7-300 موصل أمامي براغي ذو ٢٠ قطبًا
الشركة المصنِّعة: سيمنز
الحالة: جديد تمامًا
مدة التوصيل: متوفر في المخزون
بلد المنشأ: ألمانيا
الضمان: ١٢ شهرًا
بريد إلكتروني: [email protected]
واتساب: +86-18150117685
- نظرة عامة
- النماذج الأكثر رواجًا
- المنتجات الموصى بها
نظرة عامة
- تأكد من أن وحدة الإشارات تتطلب موصلًا أماميًّا ذا عشرين قطبًا.
- جهِّز الموصلات بحيث يكون طول الجزء المكشوف ٦ مم.
- احفظ الغطاء الطرفي المشترك ذا السلكين ضمن الحد الأقصى الكلي البالغ ١,٥ مم².
- استخدم مفك براغي مخروطي بقطر يتراوح بين ٣ و٣,٥ مم والعزم المحدد للتشديد.
سيمنز سيماتيك S7-300
6ES7392-1AJ00-0AA0، موصل أمامي برغي لسلسلة سيماتيك إس 7-300 ذي ٢٠ قطبًا
استخدم هذا الموصل الأمامي ذا الـ٢٠ قطبًا مع طرفيات برغي لإنهاء توصيل أسلاك المدخلات/المخرجات الميدانية لوظائف وحدات إشارات إس 7-300 المتوافقة.
نظرة سريعة
| العلامة التجارية | سيمنز |
|---|---|
| الطراز | 6ES7392-1AJ00-0AA0 |
| نوع المنتج | ملحق لتوصيل وحدات الإشارات |
| الوظيفة الأساسية | أنهِ توصيل الأسلاك الميدانية عند الواجهة الأمامية للوحدة |
| التطبيق | وحدات إشارات إس 7-300 تستخدم موصلًا ذا ٢٠ قطبًا |
اتصال عشريني القطب
يتوافق الموصل مع وحدات الإشارات ذات الواجهة الأمامية العشرينية المقابلة.
موصلات برغيّة
يُسمح باستخدام الموصلات الصلبة والمرونة ضمن نطاق المساحة المقطعية المحددة.
تحضير التوصيلات حسب المواصفات
طول الجزء المكشوف المحدد، والغلاف المعدني (الفيرول)، وعزم شد البرغي يدعمان تركيب المحطات بشكل متسق.
نظرة عامة على المنتج
6ES7392-1AJ00-0AA0 هو موصل أمامي باتصال برغيّ لوحدات إشارات SIMATIC S7-300 المتوافقة. ويوفّر نقطة الاتصال الأمامية للوحدة لتوصيل الموصلات الميدانية الداخلة والخارجة.
تقبل المحطات موصلات صلبة أو مرنة تتراوح مساحتها المقطعية بين ٠٫٢٥ و١٫٥ مم²، مع ترتيبات فيرول مسموحة ومدى محدد لعزم شد البرغي أثناء التركيب وإعادة التوصيل.
الوظائف الرئيسية
وصّل التوصيلات الميدانية بوحدة الإشارات
توفر عشرون موضع اتصال برُّغي الاتصال الأمامي للوحدة الإشارية S7-300 المرتبطة.
تقبل أشكال الموصلات المسموح بها
يمكن استخدام الموصلات الصلبة والموصلات المرنة، سواءً مع أو بدون غطاء طرفي، ضمن النطاق المسموح به من الأحجام.
إعداد محطة التحكم وتشديدها
يحدّد طول الشريط البالغ ٦ مم ومدى التشديد من ٠٫٤ إلى ٠٫٧ نيوتن·متر متطلبات إعداد التوصيل الرئيسية.
المواصفات الرسمية
| ترتيب الاتصالات والمحطات | عشرة وعشرون قطبًا ذات محطات برُّغية |
|---|---|
| المقطع العرضي المسموح للموصل | من ٠٫٢٥ إلى ١٫٥ مم²، ومن AWG ٢٤ إلى AWG ١٦، للموصلات الصلبة أو المرنة، سواءً مع أو بدون غطاء طرفي |
| عدد الموصلات لكل اتصال | موصل واحد، أو موصلان مجموع مساحة مقطعهما ١٫٥ ملم² في قُمعة مشتركة |
| طول الجزء المكشوف من الموصل | 6 MM |
| أنواع القُمعات وأطوالها | تصميم DIN 46228 النوع أ بدون طوق بلاستيكي: ٥ إلى ٧ ملم؛ التصميم هـ مع طوق بلاستيكي: حتى ٦ ملم |
| عزم شد الطرفية | 0.4 إلى 0.7 نيوتن·متر |
| مفك تثبيت | تصميم مخروطي، قطره من ٣ إلى ٣٫٥ ملم |
| درجة حرارة التشغيل المحيطة | 0 إلى +60 °م |
| درجة حرارة التخزين والنقل | من سالب ٤٠ إلى موجب ٧٠ درجة مئوية |
| أبعاد الموصل | ٢٣ × ١٣١ × ٣٦ ملم (العرض × الارتفاع × العمق) |
| وزن الموصل التقريبي | 70 غ |
الأسئلة المتكررة
هل الرمز 6ES7392-1AJ00-0AA0 يشير إلى موصل أمامي بـ ٢٠ قطب أم بـ ٤٠ قطب؟
هذا المنتج هو الموصل الأمامي بـ ٢٠ قطب للواجهة المقابلة لوحدة الإشارات S7-300.
هل يدعم الطراز 6ES7392-1AJ00-0AA0 موصلات برأس مسمار لمعدات التنقّل؟
يستخدم الموصل رؤوس مسامير.
ما مقاسات الأسلاك التي يمكن توصيلها في الطراز 6ES7392-1AJ00-0AA0؟
تقبل الطرفيات الموصلات الصلبة أو المرنة ذات المساحة العرضية من ٠٫٢٥ إلى ١٫٥ مم²، وهي ما يعادل المقاسات الأمريكية AWG من ٢٤ إلى ١٦.
هل يمكنني إدخال موصلين في اتصال واحد في الطراز 6ES7392-1AJ00-0AA0؟
يُسمح بإدخال موصلين عند استخدامهما مع غطاء مشترك (فِرُول)، بشرط ألا تتجاوز مساحتهما العرضية الإجمالية ١٫٥ مم².
ما طول العزل الذي يجب إزالته قبل توصيل الطراز 6ES7392-1AJ00-0AA0؟
اقصص كل موصل بطول ٦ مم.
ما عزم الشد المطلوب لبراغي الطرفيات في الطراز 6ES7392-1AJ00-0AA0؟
اشدد براغي الطرفيات ضمن النطاق من ٠٫٤ إلى ٠٫٧ نيوتن·متر.
أيّ الأغطية الطرفية مناسبة عند إعداد الأسلاك المرنة لـ 6ES7392-1AJ00-0AA0؟
استخدم أغطية طرفية وفق معيار DIN 46228 من التصميم أ (A) بدون طوق بلاستيكي بطول يتراوح بين ٥ و٧ مم، أو من التصميم هـ (E) مع طوق بلاستيكي بطول لا يتجاوز ٦ مم.
