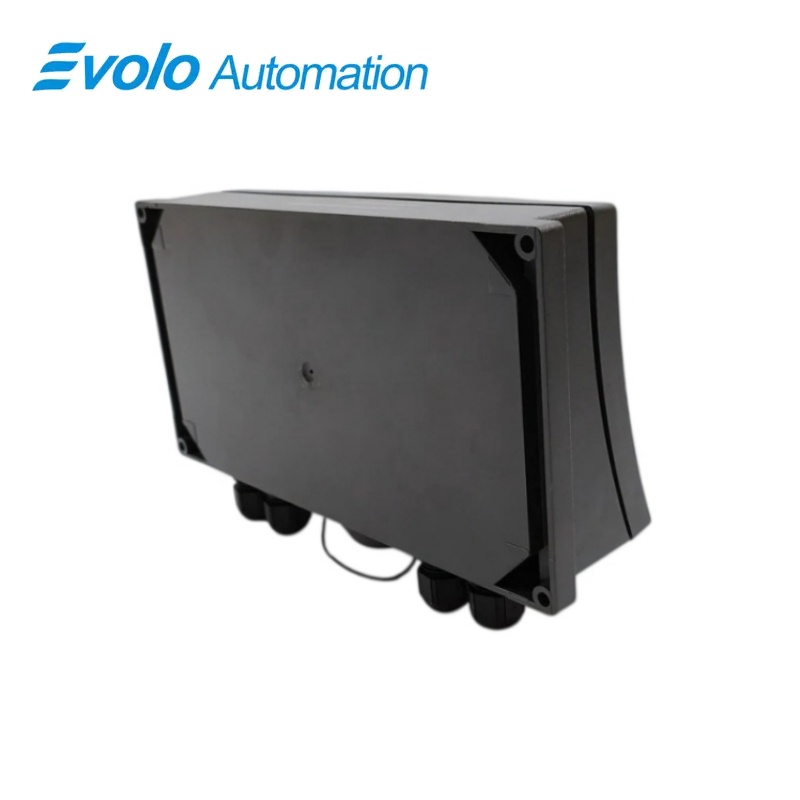

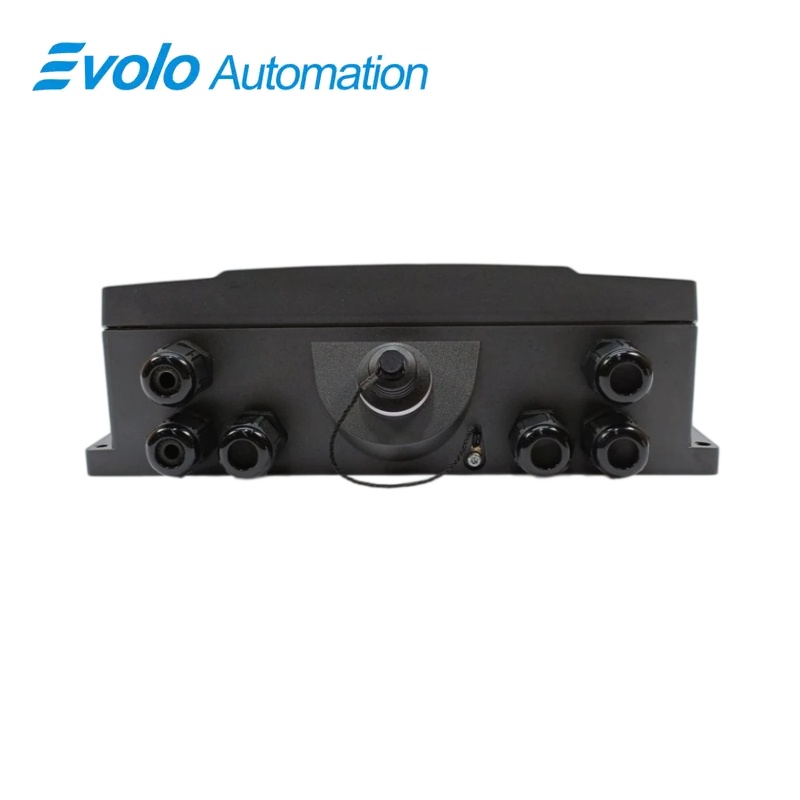

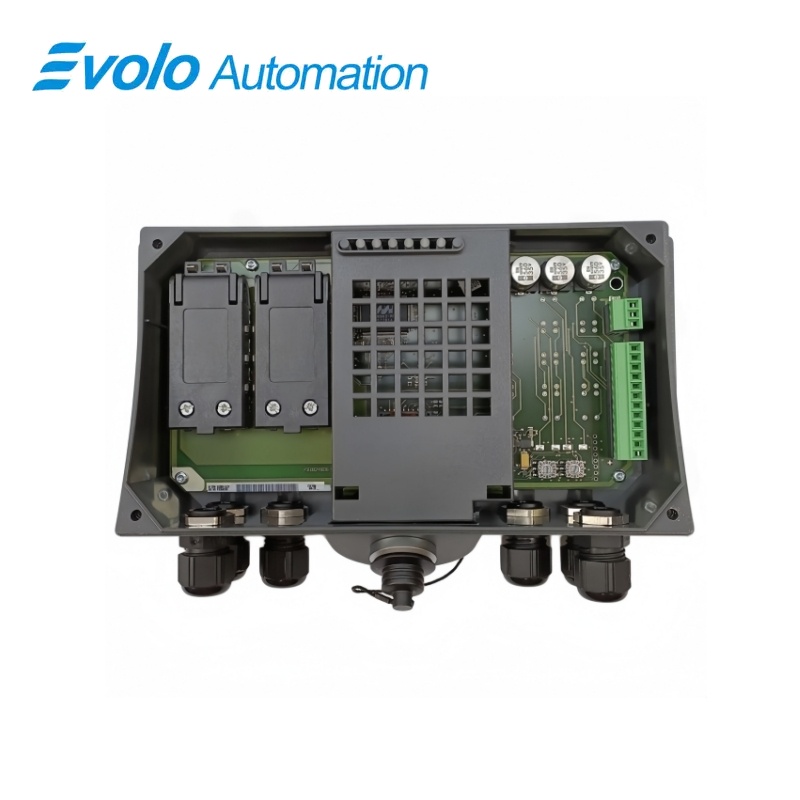

صندوق اتصال SIMATIC HMI من سيمنز، الموديل 6AV6671-5AE01-0AX0، إصدار PN Basic للأجهزة اللوحية المتنقلة

نظرة عامة

اتصال لوحي محمول عبر بروفاينت

6AV6671-5AE01-0AX0، صندوق اتصالات SIMATIC HMI من نوع PN Basic لأجهزة اللوحات المحمولة

صندوق اتصالات PN Basic لأجهزة لوحات SIMATIC HMI المحمولة، مزوَّد بتغذية تيار مستمر 24 فولت، وواجهتي إيثرنت سريعتين، وغلاف مقاوم للغبار والماء بدرجة IP65.

نظرة سريعة

العلامة التجارية	سيمنز
الطراز	6AV6671-5AE01-0AX0
نوع المنتج	صندوق اتصالات الألواح المتنقّلة
الوظيفة الأساسية	بروفاينت، واجهتي إيثرنت سريعتين
المسلسل المتوافق	لوحات واجهة المستخدم البشرية المتنقلة من سيماتيك

نقطة ربط اللوحة

يوفر نقطة الاتصال الأساسية عبر بروفاينت لأجهزة اللوحات المحمولة.

شبكة إيثيرنت

يدعم الاتصالان الإثرينت السريعان رابط الشبكة الخاص باللوحة.

غلاف محمي

تصنيف IP65 يسمح بالتثبيت عند نقطة تشغيل مناسبة للآلة.

نظرة عامة على المنتج

6AV6671-5AE01-0AX0 هو علبة اتصال أساسية من نوع PN لمجموعات لوحي التحكم المتنقلة SIMATIC HMI. وتدرج شركة سيمنز واجهتي إثرينت سريعتين، وتغذية تيار مستمر بجهد ٢٤ فولت، وحماية الغلاف وفق تصنيف IP65.

يجب أن يتطابق سلوك التوصيل الآمن والاتصال مجددًا لوحدة PN الأساسية مع لوحة التحكم المتنقلة المُركَّبة والدائرة الأمنية. ويجب التأكُّد من الأبعاد ومسار الكابلات عند الآلة قبل الاستبدال.

تركيز الطلب: نقطة التشغيل من نوع PN الأساسية لمجموعة لوحي التحكم المتنقلة SIMATIC HMI.

الوظائف الرئيسية

اتصال اللوحة المتنقلة

توفر نقطة اتصال مُعرَّفة للأجهزة المتنقلة المتوافقة.

الاتصال عبر الإيثرنت

ترتبط نقطتا التشغيل بالشبكة عبر واجهتي إثرينت سريعتين.

سلوك إعادة الاتصال

تشير سيمنز إلى أن هذا النوع الأساسي يدعم إعادة الاتصال مع قطع دائرة إيقاف الطوارئ.

المواصفات الرسمية

عائلة المنتج	لوحات واجهة المستخدم البشرية المتنقلة من سيماتيك
نوع الجهاز	صندوق الاتصال رقم الجزء الأساسي
نوع التوريد	تيار مستمر
الجهد المُقدَّر للتغذية	24 فولت تيار مستمر
نطاق التغذية المسموح به	20.4–28.8 فولت تيار مستمر
استهلاك التيار المُصنَّف	0.4 A
القدرة المُدخلة الفعالة النموذجية	10 واط
واجهات الشبكة	منفذان إيثرنت سريعان
درجة حرارة التخزين/النقل	من −٢٠ إلى +٧٠ درجة مئوية
تحديد نقطة الاتصال	مدعوم
إعادة توصيل وظيفة إيقاف الطوارئ	مع قطع الدائرة الكهربائية
حماية العلبة	IP65
درجة حرارة التشغيل	من ٠ إلى +٥٠ °م، التركيب الرأسي
أقصى رطوبة تشغيلية	٨٥٪ نسبية
الأبعاد	٢٣٠ × ١٢٠ × ٨٠ مم

المصدر الرسمي: ورقة بيانات سيمينز الفنية .

الأسئلة المتكررة

ما الغرض من الجهاز 6AV6671-5AE01-0AX0؟

يوفّر نقطة اتصال PN Basic لوحة تحكم SIMATIC HMI Mobile المتوافقة.

كم عدد واجهات إيثرنت السريعة التي يوفّرها الجهاز 6AV6671-5AE01-0AX0؟

يوفّر صندوق الاتصال واجهتي إيثرنت سريعتين.

ما مصدر التغذية المستمر المطلوب لجهاز 6AV6671-5AE01-0AX0؟

استخدم مصدر تغذية مستمر بجهد ٢٤ فولت ضمن نطاق التشغيل من ٢٠,٤ إلى ٢٨,٨ فولت.

ما نوع الحماية التي يوفّرها جهاز 6AV6671-5AE01-0AX0؟

تحصل العلبة على تصنيف IP65 عند تركيبها مع ختم كابل وموصل مناسبين.

كيف يؤثّر إعادة الاتصال على دائرة السلامة في جهاز 6AV6671-5AE01-0AX0؟

في النوع الأساسي PN، تؤدي إعادة الاتصال إلى قطع دائرة إيقاف الطوارئ.

ما المساحة المطلوبة لتثبيت جهاز 6AV6671-5AE01-0AX0؟

أبعاد الغلاف هي: عرض ٢٣٠ مم، وارتفاع ١٢٠ مم، وعمق ٨٠ مم.

ما الذي يجب التحقّق منه قبل استبدال جهاز 6AV6671-5AE01-0AX0؟

تأكيد طراز PN Basic الأساسي، واتصال لوحة التحكم المتنقلة، وتوصيلات الإيثرنت، وترتيب دائرة إيقاف الطوارئ.

ملاحظات التوافق والطلب

قبل طلب القطعة 6AV6671-5AE01-0AX0: مقارنة طراز PN Basic الأساسي وسلوك دائرته الأمنية مع لوحة التحكم المتنقلة المُركَّبة، ومحول التغذية ٢٤ فولت، وكابلات الإيثرنت، والمساحة المخصصة للتركيب (٢٣٠ × ١٢٠ × ٨٠ مم).

قبل الطلب والتركيب:

• التأكد من رقم طلب طراز PN Basic الدقيق واللوحة المتنقلة المتوافقة معه.
• التحقق من توفر مصدر طاقة تيار مستمر بجهد ٢٤ فولت واتصالي إيثرنت سريعين.
• فحص انقطاع دائرة إيقاف الطوارئ أثناء إعادة الاتصال.
• الحفاظ على درجة إحكام IP65 والسماح بالمسافة الفارغة المحددة حول الغلاف.
