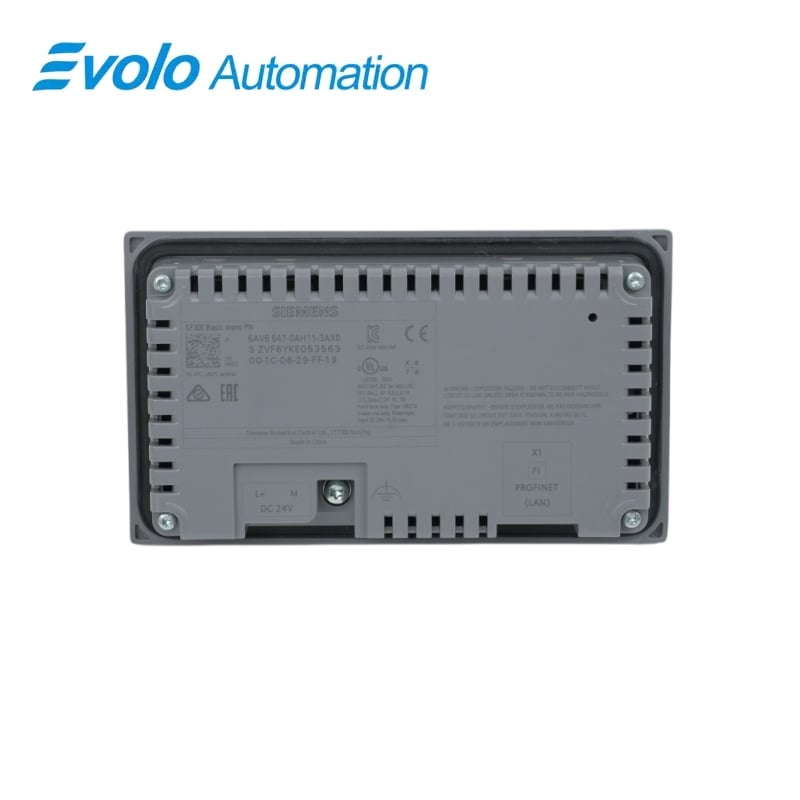

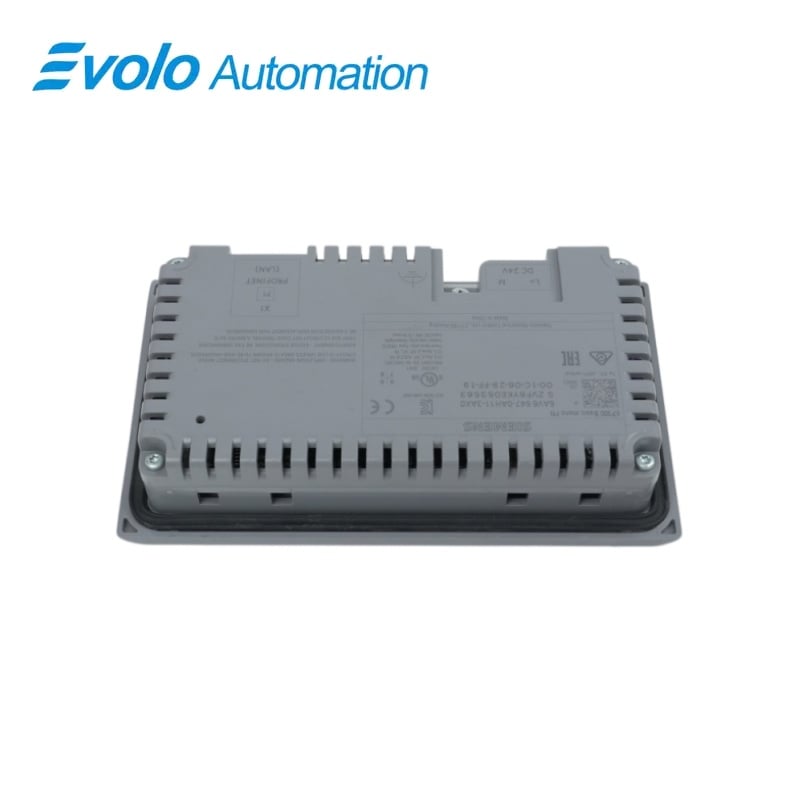

لوحة مفاتيح SIMATIC HMI KP300 الأساسية الأحادية اللون مع واجهة بروتوكول الإيثرنت من شركة سيمنز، الموديل 6AV6647-0AH11-3AX0

نظرة عامة

واجهة المستخدم البشرية SIMATIC • التشغيل عبر لوحة المفاتيح

لوحة المفاتيح 6AV6647-0AH11-3AX0 لواجهة المستخدم البشرية SIMATIC HMI KP300 الأساسية أحادية اللون مع واجهة PROFINET

لوحة تشغيل أحادية اللون مدمجة بشاشة FSTN بدقة ٢٤٠ × ٨٠ بكسل، وعشرة أزرار وظيفية وواجهة PROFINET.

نظرة سريعة

العلامة التجارية	سيمنز
الطراز	6AV6647-0AH11-3AX0
نوع المنتج	لوحة تشغيل واجهة المستخدم البشرية ذات مفتاح التشغيل
الوظيفة الأساسية	التصور الآلي والتحكم عبر لوحة المفاتيح
المسلسل المتوافق	لوحات SIMATIC HMI الأساسية

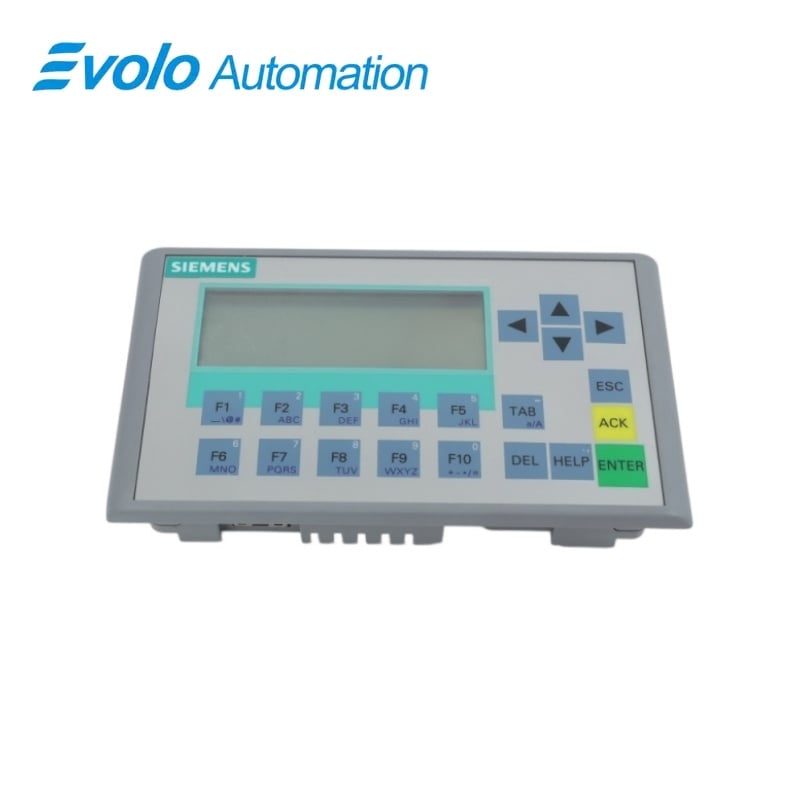

التفاعل مع لوحة المفاتيح

توفر عشرة مفاتيح وظيفية ولوحة أرقام/أحرف لِإدخال المشغل دون استخدام شاشة لمس.

العرض أحادي اللون

تستخدم شاشة FSTN إضاءة خلفية قابلة للتحديد بلون أبيض أو أحمر أو أخضر أو أصفر.

هندسة WinCC

يمكن تهيئة المشاريع من خلال WinCC Basic V11 وSTEP 7 Basic V11.

نظرة عامة على المنتج

6AV6647-0AH11-3AX0 لوحة تشغيل KP300 Basic mono PN مخصصة للعرض المكثف للآلات والتحكم عبر لوحة المفاتيح. وتوفّر شاشتها أحادية اللون وأزرارها الفيزيائية واجهة مخصصة للمشغلين لعرض قيم الآلة وإصدار الأوامر.

يتصل اللوحة بالشبكة الأوتوماتيكية عبر واجهة PROFINET، بينما تُستخدم أربعة ألوان للإضاءة الخلفية للتمييز بين حالات الشاشة دون الحاجة إلى عرض رسومي ملوّن.

تركيز الطلب: يتوافق مفهوم التشغيل القائم على لوحة المفاتيح، والتركيب الأفقي، ومشروع WinCC مع مواصفات الآلة.

الوظائف الرئيسية

عناصر التحكم التشغيلية الفيزيائية

تدعم مفاتيح الوظائف العشرة بالإضافة إلى المفاتيح النظامية والرقمية/الأبجدية التنقل في الشاشة وإدخال القيم.

أربع ألوان لإضاءة الخلفية

توفر إضاءة خلفية بيضاء وحمراء وخضراء وصفراء حالات بصرية مميزة خلف العرض الأحادي اللون.

نقل مشروع لوحة التشغيل الأساسية

نموذج KP300 Basic mono PN هو هدف معروف لنقل المشاريع من تطبيقات TD 100C وTD 200 وTD 200C وTD 400C وOP 73 وOP 73micro.

المواصفات الرسمية

تكنولوجيا العرض	شاشة LCD أحادية اللون من نوع FSTN
قطر الشاشة	3.6 بوصة
منطقة العرض النشطة	٨٧ × ٣١ مم
دقة العرض	٢٤٠ × ٨٠ بكسل
ألوان الإضاءة الخلفية	أبيض، أحمر، أخضر، أصفر
عمر الإضاءة الخلفية عند ٢٥ °م	متوسط وقت التشغيل قبل الفشل: ٥٠٠٠٠ ساعة
مفاتيح الوظائف	10
توجيه التركيب	طبيعي
أقصى ميل دون تهوية خارجية	35°
الجهد القياسي للطاقة	24 فولت تيار مستمر
نطاق التغذية المسموح به	19.2–28.8 فولت تيار مستمر

المصدر الرسمي: ورقة بيانات فنية من شركة سيمنز .

الأسئلة المتكررة

هل يمكن للمُشغلين استخدام إيماءات اللمس على الطراز 6AV6647-0AH11-3AX0؟

تستخدم هذه الوحدة أزرارًا مادية ولا تحتوي على شاشة لمس.

ما برامج المشروع التي يمكنني استخدامها مع الطراز 6AV6647-0AH11-3AX0؟

يمكن تهيئة هذه الوحدة باستخدام برنامج WinCC Basic V11 وبرنامج STEP 7 Basic V11.

هل يمكنني التمييز بين حالات الإنذار من خلال لون الإضاءة الخلفية في الطراز 6AV6647-0AH11-3AX0؟

توفر الإضاءة الخلفية الألوان الأبيض والأحمر والأخضر والأصفر خلف الشاشة الأحادية اللون.

هل يجوز تركيب الطراز 6AV6647-0AH11-3AX0 بالوضع الرأسي؟

تم تصميم هذه الوحدة للتركيب الأفقي، وليس للتركيب العمودي.

ما نوع مصدر الطاقة الذي يجب توصيله بالجهاز 6AV6647-0AH11-3AX0؟

استخدم مصدر طاقة تيار مستمر 24 فولت معزول كهربائيًّا ضمن نطاق التشغيل من ١٩,٢ إلى ٢٨,٨ فولت.

هل يمكن للجهاز 6AV6647-0AH11-3AX0 أن يحلَّ محل لوحة التشغيل القديمة TD 200؟

لوحة KP300 Basic mono PN هي الهدف المُوصى به لترقية تطبيقات TD 200، مع ضرورة إجراء تعديلات في المشروع والتركيب الميكانيكي.

ما أقصى زاوية ميل مسموح بها للجهاز 6AV6647-0AH11-3AX0 دون الحاجة إلى تهوية خارجية؟

أقصى زاوية ميل مسموح بها أثناء التركيب هي ٣٥ درجة.

ملاحظات التوافق والطلب

قبل طلب الجهاز 6AV6647-0AH11-3AX0: اختر لوحة KP300 Basic mono PN ذات المفتاح الميكانيكي للمشاريع المتوافقة مع لوحة Basic Panel، ووفِّر فتحة لوحة أفقية مع مصدر طاقة تيار مستمر 24 فولت معزول كهربائيًّا.

فحوصات المشروع والتركيب

• استخدم برنامج الهندسة WinCC Basic V11 أو إصدار أحدث مدعوم رسميًّا.
• الاحتفاظ بعملية لوحة المفاتيح وتعديل الشاشات المنقولة لتناسب دقة ٢٤٠ × ٨٠ بكسل.
• توفير تيار مباشر بجهد يتراوح بين ١٩,٢ و٢٨,٨ فولت من مصدر كهربائي معزول.
• الالتزام بالتوجّه الأفقي وحدّ الانحراف البالغ ٣٥ درجة.
