علبة اتصال واجهة المستخدم البشرية سيمينز 6AV2125-2AE23-0AX0 SIMATIC HMI Advanced

نظرة عامة

صندوق اتصالات الألواح المتنقّلة

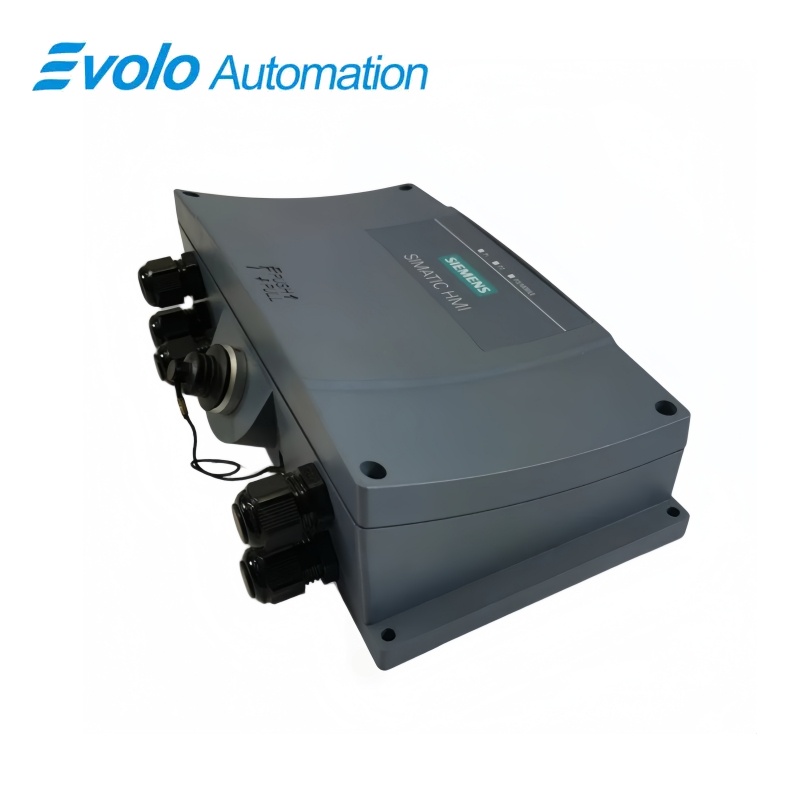

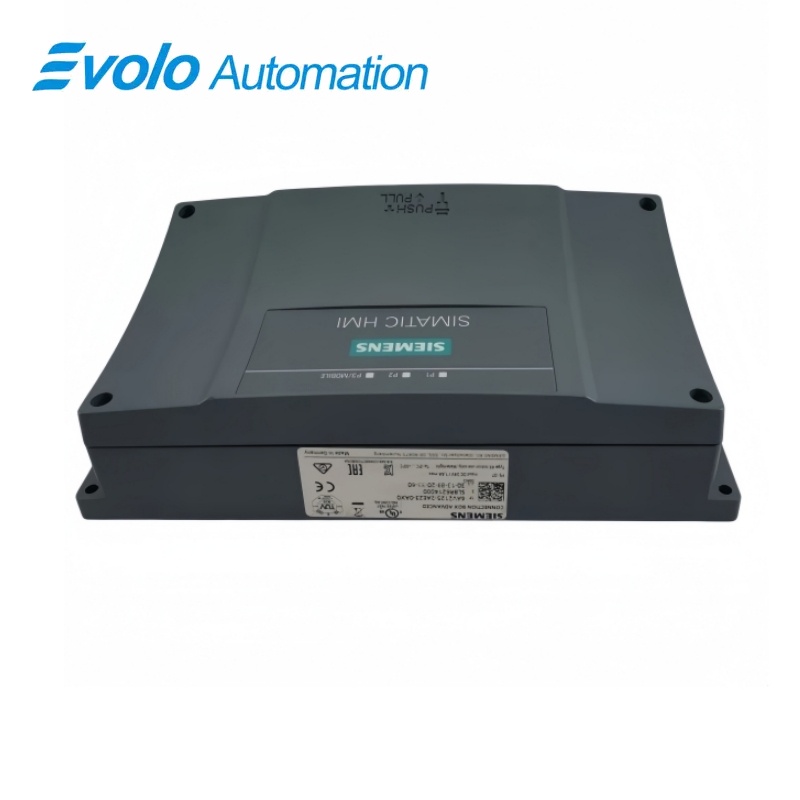

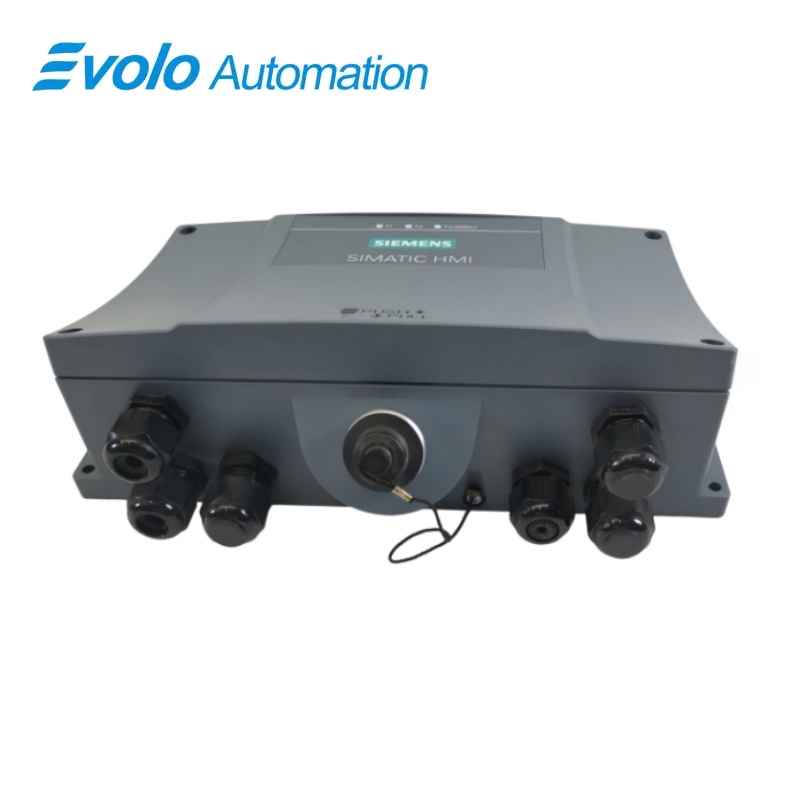

6AV2125-2AE23-0AX0 صندوق اتصالات واجهة المستخدم البشرية المتقدّم من سيماتيك

صندوق اتصالات بروفي نت مُثبَّت على الحائط ومدمج مع تقنية بروفي سيف لألواح واجهة المستخدم البشرية المتنقّلة من سيماتيك.

نظرة سريعة

العلامة التجارية	سيمنز
الطراز	6AV2125-2AE23-0AX0
نوع المنتج	صندوق اتصالات واجهة المستخدم البشرية
الوظيفة الأساسية	بروفي نت وبروفي سيف
المسلسل المتوافق	لوحات واجهة المستخدم البشرية المتنقلة من سيماتيك

اتصال اللوحة المتنقلة

يوفّر نقطة اتصال محطةً للوحات واجهة المستخدم البشرية المتنقلة المتوافقة من سيماتيك.

مفتاح شبكة مدمج

تدعم ثلاث واجهات إيثرنت صناعي / بروفاينت دمج الشبكة.

وظائف السلامة

يدعم جسر دائرة إيقاف الطوارئ وتقييم السلامة بروفيسيف في التركيب المحدَّد.

نظرة عامة على المنتج

6AV2125-2AE23-0AX0 هو علبة اتصال واجهة المستخدم البشرية من سيماتيك المتقدمة لمحطات اللوحات المتنقلة المُثبَّتة على الحائط. وتعرِّف شركة سيمنز اتصالاتها بروفاينت وبروفيسيف والمفتاح المدمج الخاص بها.

تصنيف العلبة هو آي بي ٦٥ من جميع الجهات. وتأكد من توافق اللوحة المتنقلة ومفهوم السلامة والتوصيلات والطاقة مع وثائق تركيب شركة سيمنز قبل الاستبدال أو التوسعة.

تركيز الطلب: اتصال لوحة متنقلة مُثبَّتة على الحائط مع مفتاح بروفاينت مدمج ومعالجة إشارات السلامة.

الوظائف الرئيسية

واجهة اللوحة المتنقلة

يتصل بشاشة لمس صناعية متحركة من طراز SIMATIC HMI متوافقة عند نقطة تشغيل الآلة.

التكامل مع بروتوكول PROFINET

توفر ثلاث واجهات إيثرنت صناعية، ودعم تقنية IRT، ووظيفة عميل MRP، ما يسهل دمج نقطة التشغيل في شبكة التحكم.

معالجة إشارات السلامة

تحدد شركة سيمنز ضرورة مراقبة أزرار الإيقاف والطوارئ والإقرار باستخدام التوصيل المباشر أو تقييم PROFIsafe.

المواصفات الرسمية

عائلة المنتج	لوحات واجهة المستخدم البشرية المتنقلة من سيماتيك
نوع الجهاز	علبة الاتصال المتقدمة
التثبيت	تركيب على الحائط
درجة الحماية	مدى حماية IP65 من جميع الجهات
الجهد القياسي للطاقة	24 فولت تيار مستمر
نطاق التغذية المسموح به	من 19.2 إلى 28.8 فولت تيار مستمر
استهلاك الطاقة	95 مللي أمبير
طاقة التيار الأولي	القيمة المربعة للتيار مضروبة بالزمن (I²t): ٠,١٦ أمبير².ثانية
استهلاك القدرة الفعّالة النموذجي	2.3 واط
واجهات إيثرنت صناعية/PROFINET	3
مؤشرات حالة الإيثرنت	3
Profinet IRT	مدعوم
عميل MRP	مدعوم
إدارة عبر الويب	مدعوم
جسر دائرة إيقاف الطوارئ	مدعوم

المصدر الرسمي: ورقة بيانات سيمينز الفنية .

الأسئلة المتكررة

أي إعداد لوحة محمولة يستخدم الطرز 6AV2125-2AE23-0AX0؟

استخدمه كعلبة اتصال متقدمة مُثبتة على الحائط ضمن تركيب لوحة واجهة بشرية صناعية متنقلة من سلسلة SIMATIC متوافق.

هل يوفّر الطرز 6AV2125-2AE23-0AX0 اتصالات PROFINET؟

نعم، توفر علبة الاتصال ثلاث واجهات إيثرنت صناعي / PROFINET ومبدّلًا مدمجًا.

هل يمكن استخدام الطرز 6AV2125-2AE23-0AX0 في شبكة IRT؟

نعم، تدعم علبة الاتصال تقنية PROFINET IRT.

هل يدعم الطرز 6AV2125-2AE23-0AX0 حلقة MRP؟

نعم، تمتلك علبة الاتصال قدرة العميل MRP.

كيف يتم التعامل مع وظيفة الإيقاف الطارئ بالنسبة لجهاز 6AV2125-2AE23-0AX0؟

يمكن استخدام التوصيل المباشر أو نظام PROFIsafe لجسر دائرة الإيقاف الطارئ ومراقبتها، ويجب التحقق من صحة الدائرة الأمنية المكتملة.

ما نوع التغذية الكهربائية التي يجب توفيرها لجهاز 6AV2125-2AE23-0AX0؟

وفر تيار تيار مستمر بجهد ٢٤ فولت ضمن نطاق التشغيل من ١٩,٢ إلى ٢٨,٨ فولت.

أين يجب تركيب جهاز 6AV2125-2AE23-0AX0؟

استخدم تركيباً على الحائط واحرص على الحفاظ على درجة حماية IP65 من جميع الجهات أثناء التركيب.

ملاحظات التوافق والطلب

قبل طلب جهاز 6AV2125-2AE23-0AX0: تحقق من نوع لوحة التشغيل المتنقلة (Mobile Panel)، وهيكل شبكة PROFINET، وتصميم PROFIsafe، وتغذية التيار المستمر ٢٤ فولت، وطريقة التركيب على الحائط مقارنةً بالمحطة المُركَّبة فعلياً.

قبل الطلب والتركيب:

• تأكد من توافق لوحة التشغيل المتنقلة (Mobile Panel) مع وحدة الصندوق المتقدمة للاتصال (connection-box Advanced).
• تحقق من توبولوجيا بروفي نت، ومتطلبات التحكم في الوقت الحقيقي (IRT) وبروتوكول الاسترداد المُتعدد (MRP).
• تحقق من توصيلات إيقاف الطوارئ وبرو في سيف ضد تصميم السلامة.
• وفِّر مصدر تغذية تيار مستمر ٢٤ فولت المحدَّد، واحفظ تركيب مستوى الحماية IP65.
