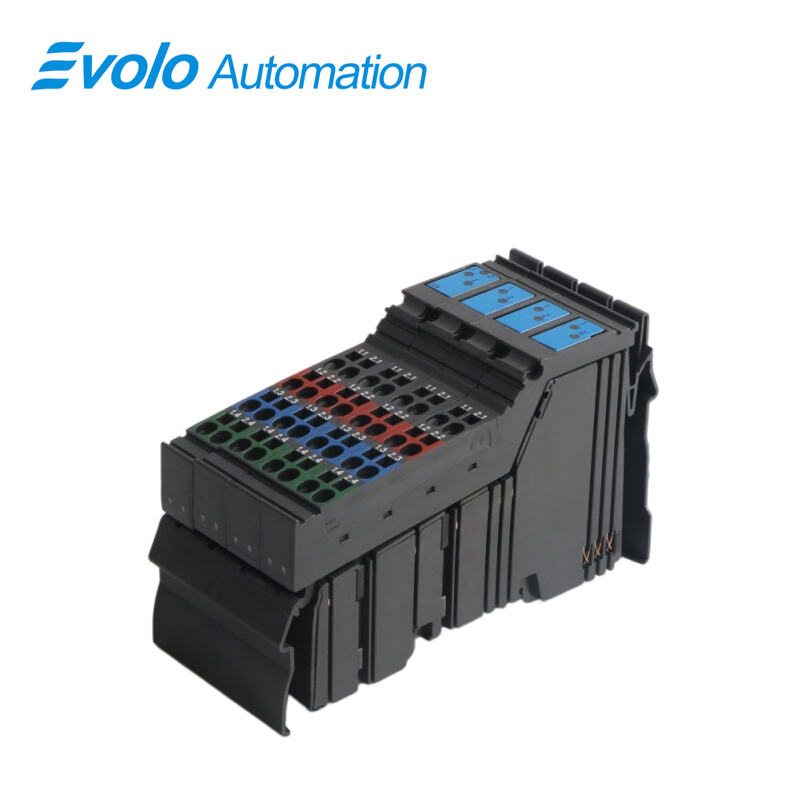

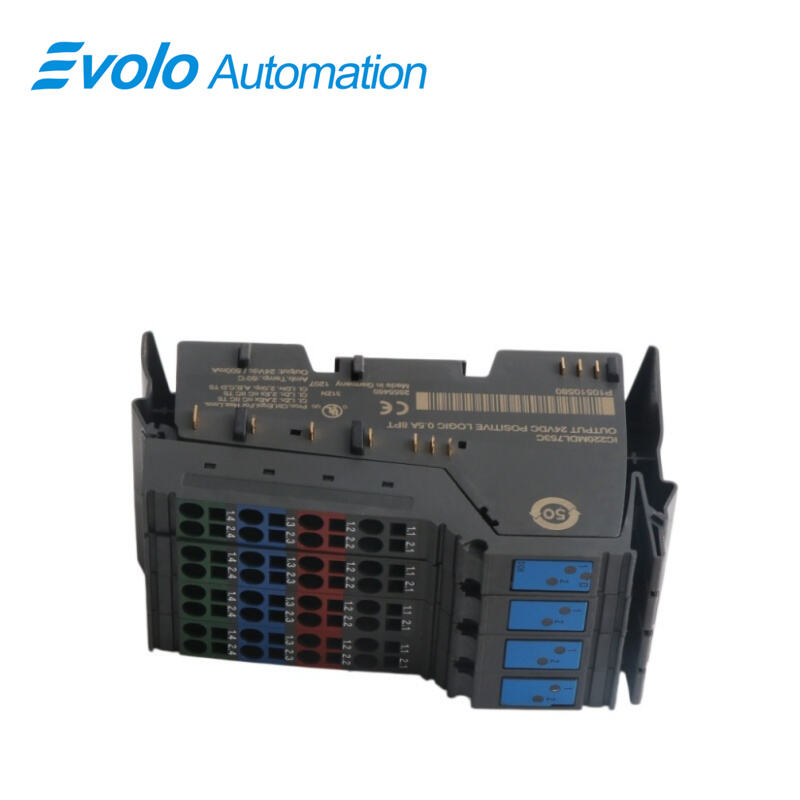

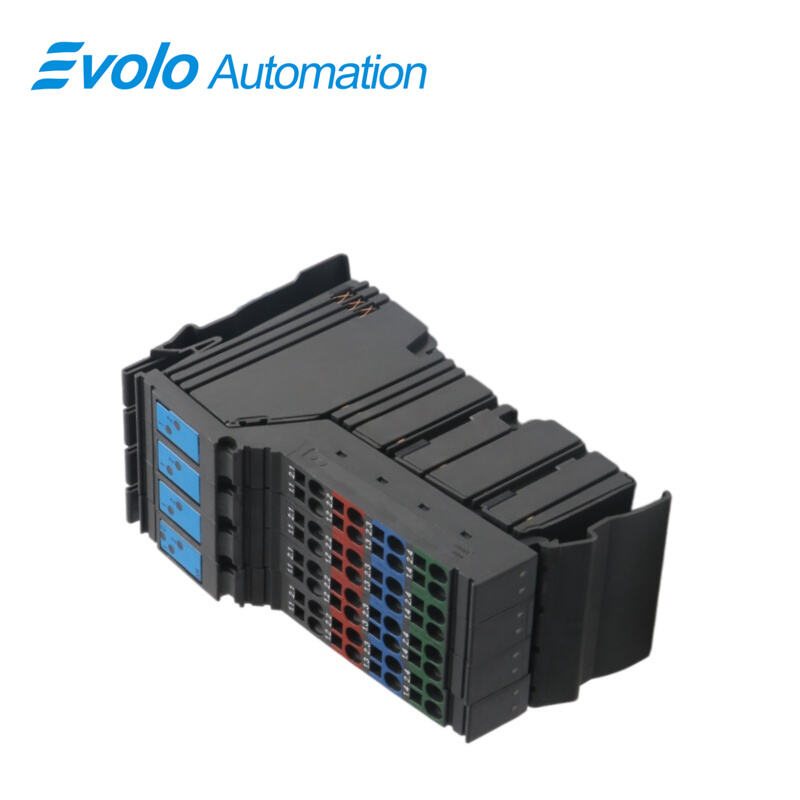

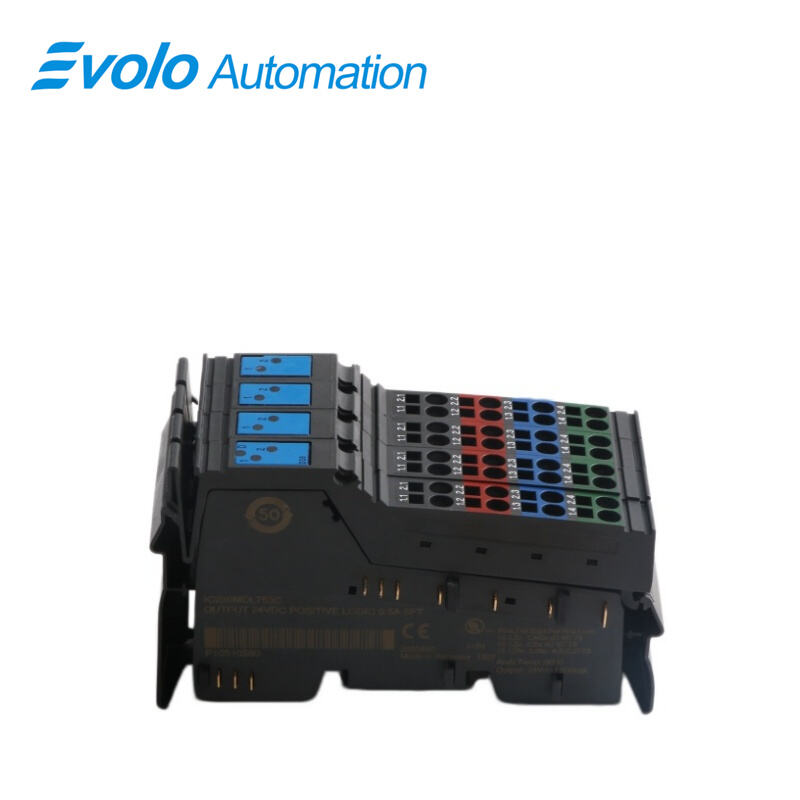

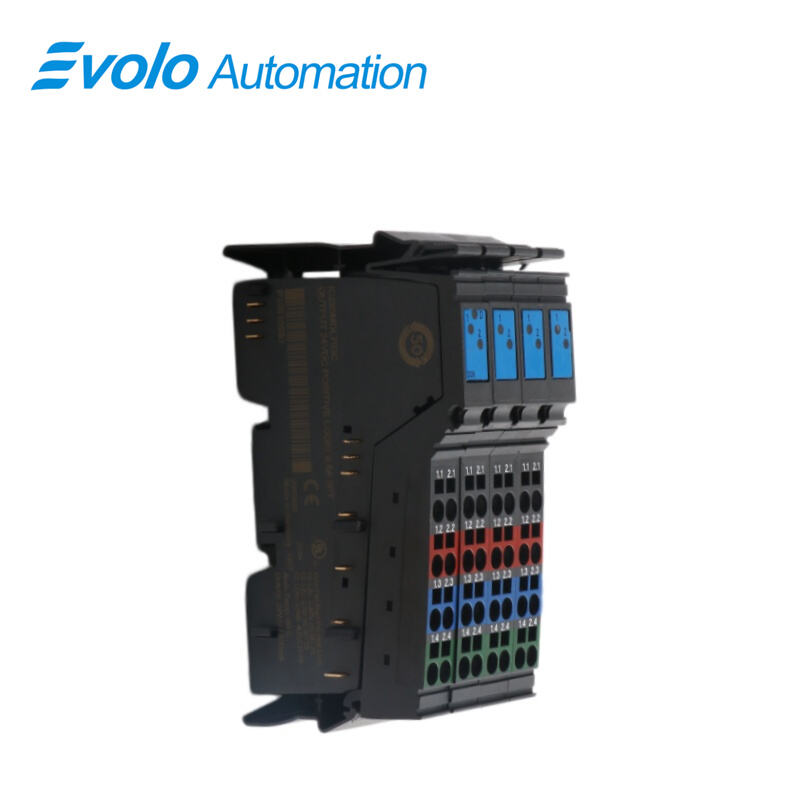

وحدة الإخراج المنفصلة IC220MDL753 من سلسلة VersaPoint، الصين — مصنّعون ومورّدون ومصنع وحدة الإخراج المنفصلة IC220MDL753 من سلسلة VersaPoint

نظرة عامة

مكان المنشأ:	الولايات المتحدة الأمريكية
اسم العلامة التجارية:	جنرال
رقم النموذج:	IC220MDL753
تفاصيل التغليف:	أصلي جديد مختوم من المصنع
مدة التسليم:	5-7 أيام
شروط الدفع:	T/T
القدرة الإنتاجية:	متوفر في المخزون

المواصفات الفنية

النموذج:	IC220MDL753
نوع الوحدة:	وحدة الإخراج المنفصلة من سلسلة VersaPoint
الأبعاد (الارتفاع × العرض × العمق):	4.8 × 7 × 12 سم
الوزن:	0.18 KG
أسلوب الاتصال:	ثنائي السلك، ثلاثي السلك، ورباعي السلك
درجة حرارة التشغيل:	-25°م إلى +55°م
درجة حرارة التخزين:	-25°C إلى +85°C
رطوبة التشغيل:	75% في المتوسط، و85% في بعض الأحيان
رطوبة التخزين:	75% في المتوسط، و85% في بعض الأحيان
تقييم الحماية:	IP20 (IEC 60529)
فئة الحماية:	الفئة 3 (VDE 0106، IEC 60536)
جهد الحافلة (معتمد من UL):	7.5 فولت
استهلاك التيار الحالي للحافلة:	حد أقصى 60 مللي أمبير
استهلاك طاقة الحافلة:	حد أقصى 0.45 واط
جهد التغذية (الولايات المتحدة):	24 فولت تيار مستمر اسمياً
إجمالي استهلاك التيار:	حد أقصى 4.0 أمبير (4 × 0.5 أمبير)
القنوات:	8
الجهد الكهربائي للإخراج:	24 فولت تيار مستمر اسمياً
هبوط الجهد:	≤ 1 فولت عند التيار الاسمي
التيار الاسمي لكل قناة:	0.5 A
تحمّل التيار:	+10%
إجمالي تيار الإخراج:	4 A
الحماية:	الدوائر القصيرة والحمل الزائد لكل قناة
الاقتران الحراري:	الفتحتان ١ و٢، والفتحتان ٣ و٤ مترابطتان حراريًّا
أنواع الأحمال:	أومي: ٤٨ أوم/١٢ واط؛ لمبة: ١٢ واط؛ حثي: ١٢ فولت أمبير (١٫٢ هنري، ٥٠ أوم)
تأخير الإشارة عند التشغيل:	١٠٠ مايكروثانية (أومي)، ١٠٠ ملي ثانية (لمبة/حثي)
تأخير الإشارة عند الإيقاف:	١ ملي ثانية (أومي/لمبة)، ٥٠ ملي ثانية (حثي)
زمن استجابة الدائرة القصيرة:	حوالي ٤٠٠ مللي ثانية
حماية من الجهد العكسي:	حتى ٢ أمبير تيار مستمر
حماية من جهد التذبذب:	No

الوصف

تُرسل وحدات المخرجات المنفصلة IC220MDL753 إشارات التحكم إلى أجهزة مثل المفاتيح الكهرومغناطيسية (الكونتاكتورات)، ومصابيح المؤشر، والريلايات الوسيطة التي يمكن أن تكون في حالتين فقط. وتتطلب وحدة IC220MDL753 أربعة (٤) شرائط طرفية للإدخال/الإخراج IC220TBK081، والتي تُطلب بشكل منفصل.

التطبيقات

مصانع الإلكترونيات الدقيقة/أشباه الموصلات: مشغّلات صغيرة الحجم تتحكم في أسطوانات صغيرة، وصمامات كهرومغناطيسية، وأقراص تثبيت فراغية، وحركات ذات تردد عالٍ.

مصانع معالجة قطع غيار السيارات: التحكم في ريلايات صغيرة، ومصابيح مؤشر، وصمامات تحكم هوائية في محطات اللحام أو التجميع الآلي.

المصانع الطبية/الصيدلانية: تُستخدم في معدات أتمتة المختبرات أو خطوط التعبئة الصغيرة؛ حيث إن تصميمها النحيف يقلل بشكل كبير من حجم صندوق التحكم.

مصانع تعبئة وتغليف المواد الغذائية والمشروبات: مفاتيح تشغيل صغيرة للمبدّلات المتغيرة (الإنفرترات) تتحكم في قضبان الدفع لفرز المنتجات، أو إشارات تشغيل الطابعات النفاثة للحبر، أو أحزمة النقل.

المزايا

اتصالات لثمانية مشغّلات منفصلة بجهد 24 فولت

اتصال المشغّلات ذات السلكين أو الثلاثة أو الأربعة

التيار الاسمي لكل مخرج: 0.5 أمبير

المجموع الكلي للتيار الصادر عن الوحدة: 4 أمبير

مخارج محمية ضد الدوائر القصيرة والحمل الزائد

مؤشرات التشخيص والحالة

العزل الكهربائي

لتوفير العزل الكهربائي بين مستوى المنطق ومنطقة المدخلات/المخرجات، يجب تغذية

وحدة الحافلة ووحدة المخرجات الرقمية باستخدام وحدتي تغذية كهربائية منفصلتين. ولا يُسمح بتوصيل مصادر طاقة 24 فولت معًا. (للمعلومات التفصيلية، راجع

دليل المستخدم.)

رسائل الخطأ

1. حدوث دائرة قصيرة أو حمل زائد في أحد المخرجات: يتم إنشاء رسالة خطأ عند حدوث دائرة قصيرة في أحد المخرجات أثناء تشغيله. كما أن مؤشر التشخيص (D) يضيء بشكل متقطع على الوحدة بمعدل 2 هرتز في هذه الحالة.

2. جهد التشغيل خارج النطاق المسموح: لا شيء

الأسئلة الشائعة

س: ما هو IC220MDL753؟
ج: إنه وحدة إخراج منفصلة من سلسلة VersaPoint.

س: ما وسائل الشحن المستخدمة لوحدة IC220MDL753؟
ج: تُستخدم شركات الشحن الكبرى مثل FedEx وDHL وUPS أساسًا لتوصيلها عالميًّا.

س: هل تقدمون ضمانًا كخدمة قياسية؟
ج: نقدّم ضمانًا كاملاً لمدة ١٢ شهرًا لوحدة IC220MDL753. وإذا ظهرت أي مشكلات خلال ١٢ شهرًا من تاريخ التسليم، فيمكنك الاتصال بفريقنا للحصول على الإرشاد والدعم.

س: كيف أتحقق من سعر وحدة IC220MDL753 وتوافرها؟
ج: يُرجى التواصل مع جون يانغ للبيع عبر الرقم +86-18150117685 أو طلب عرض أسعار.
