نظرة عامة
مكان المنشأ: |
السويد |
اسم العلامة التجارية: |
ABB |
رقم النموذج: |
DSDP170 57160001-ADF |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
5-7 أيام |
شروط الدفع: |
T/T |
القدرة الإنتاجية: |
متوفر في المخزون |
المواصفات الفنية
|
النموذج: |
DSDP170 57160001-ADF |
|
النوع: |
لوحة عد النبضات |
|
الأبعاد: |
2 × 24.8 × 24.4 سم |
|
الوزن: |
0.32 كجم |
|
أقصى تردد للنبضات: |
2.5 ميغاهيرتز |
|
دقة العد: |
± عدّة واحدة |
|
نطاق جهد الإدخال: |
5 فولت تيار مستمر إلى 24 فولت تيار مستمر |
|
تيار الإدخال: |
أقصى قيمة 10 مللي أمبير |
|
استهلاك الطاقة: |
< 10 واط |
|
درجة حرارة التشغيل: |
-20 درجة مئوية إلى +60 درجة مئوية |
|
تقييم الحماية: |
IP67 |
|
طرق العد: |
العد التزايدي، العد الاتجاهي، قياس التردد |
|
التوافق مع RoHS: |
وفقًا لتوجيه الاتحاد الأوروبي 2011/65/الاتحاد الأوروبي |
|
فئة الاتصالات الإلكترونية المُستهلكة (WEEE): |
5. المعدات الصغيرة (لا يتجاوز أي بعد خارجي منها ٥٠ سم) |
|
عدد البطاريات: |
0 |
الوصف

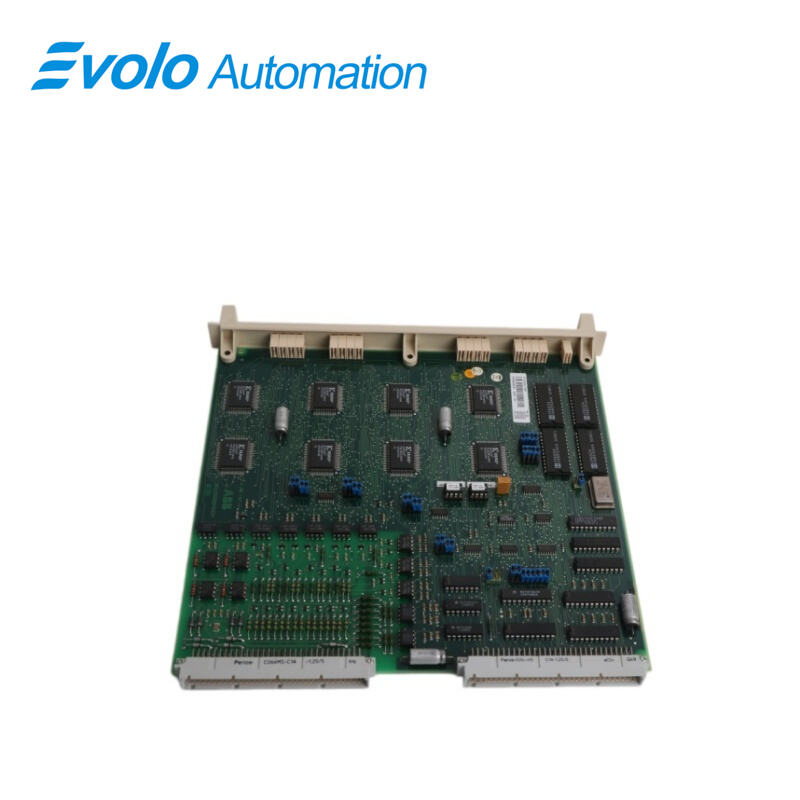

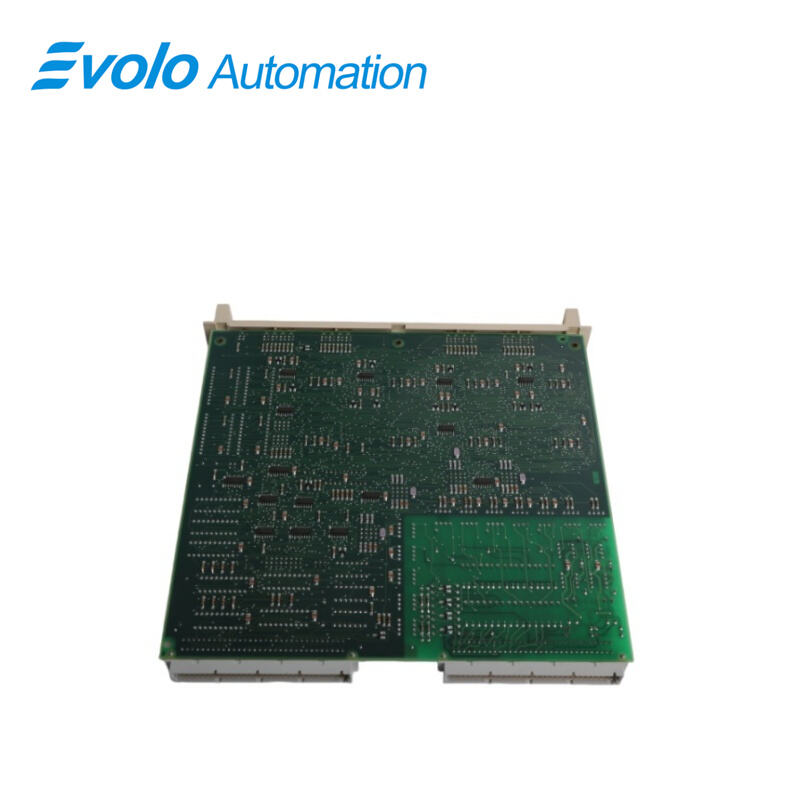

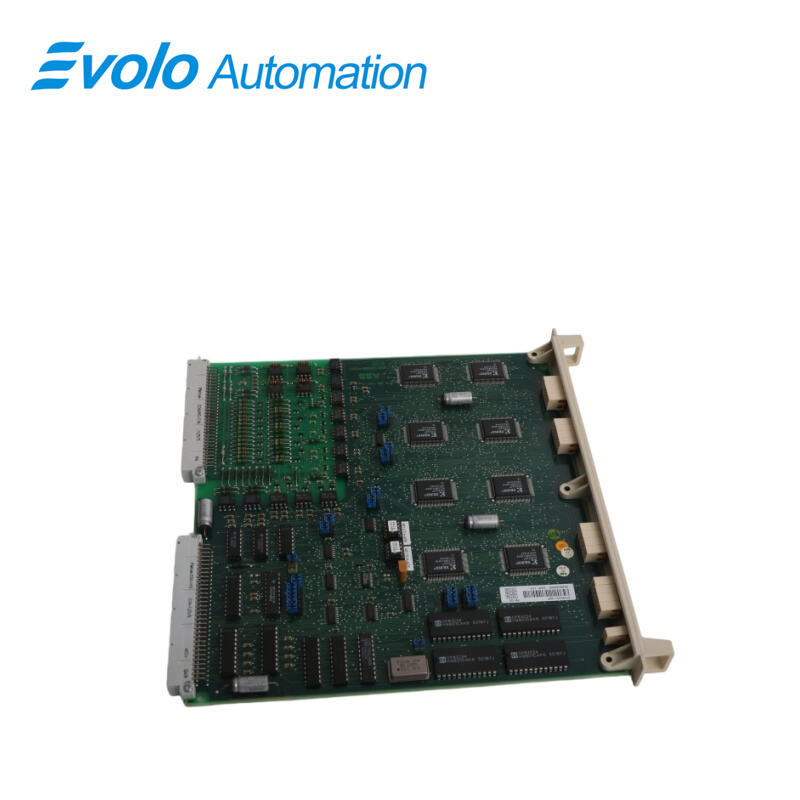

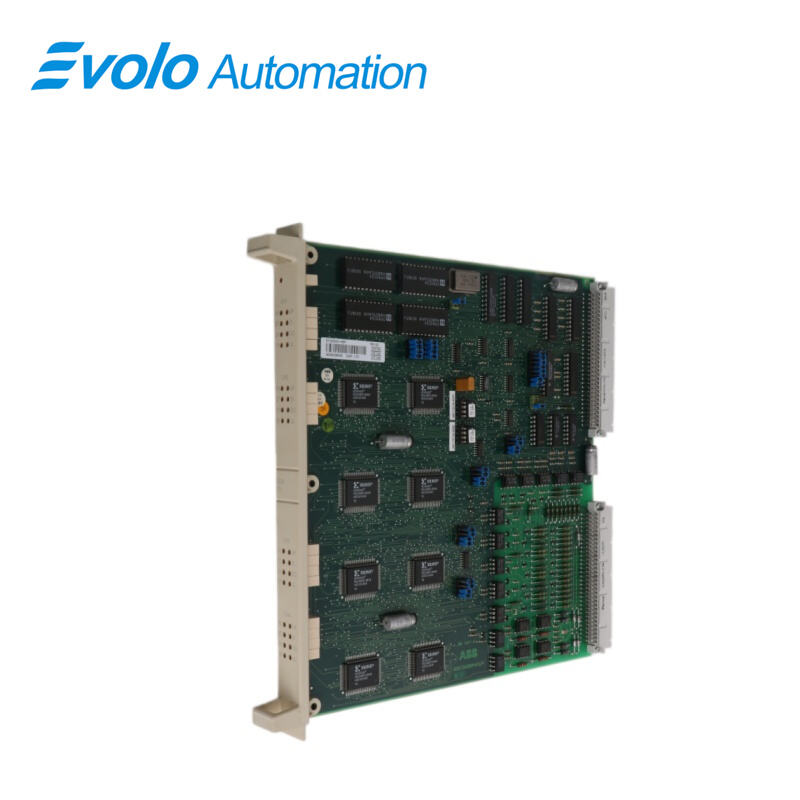

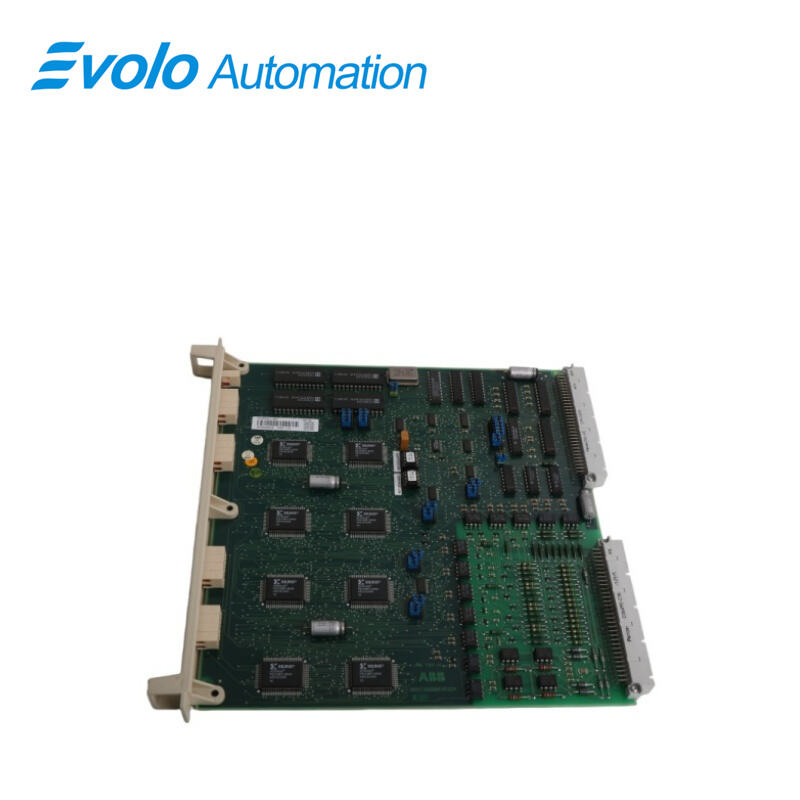

وحدة عد النبضات ABB DSDP170 57160001-ADF مُصمَّمة لأنظمة الأتمتة والتحكم الصناعية. وتتميَّز هذه الوحدة بقدرتها على عد النبضات وقياسها بسرعة عالية، ما يجعلها مناسبة لمجموعة متنوعة من التطبيقات التي تتطلَّب قياسًا وحسابًا دقيقين.
التطبيقات
مطاحن الدرفلة المعدنية: مزامنة الأسطوانات والتحكم في الشد ضمن خطوط الدرفلة المستمرة متعددة المحطات.
مصانع الآلات النسيجية: مطابقة السرعة بين المغزل فائق السرعة وقياس طول الخيط.
مصانع الطباعة والتغليف: التحكم في تسجيل الألوان أثناء الطباعة عالية السرعة وتحديد موضع القطع بدقة.
الميزة التنافسية
العد عالي السرعة: تدعم عد النبضات عالي السرعة حتى 2.5 ميغاهيرتز، وهي مناسبة للتحكم في الحركة عالي السرعة والقياس عالي الدقة.
طرق عد متعددة: تدعم طرق عد متعددة، مثل العد التصاعدي، والعد حسب الاتجاه، وقياس التردد، لتلبية متطلبات التطبيقات المختلفة.
تكوين مرن: يمكن تكوينه بشكل مرن عبر البرمجيات، مما يسمح بتعيين عتبات العد، واتجاهات العد، ووظائف التصفية، وغيرها.
موثوقية عالية: يستخدم مكونات صناعية الجودة، ويتميز باستقرارٍ وموثوقيةٍ عاليتين، ويمكنه التشغيل المستقر على المدى الطويل في البيئات الصناعية القاسية.
تصميم وحدوي: يسهل التصميم الوحدوي عملية التركيب والصيانة، كما يسمح بالتوسيع المريح للنظام.
الأسئلة الشائعة
س: ما الفروق بين طرازي DSDP170 57160001-ADF وDSDP150؟
ج: يقدّم طراز DSDP170 57160001-ADF دعمًا محسَّنًا لإشارات التفاضلية وتقنيات الإمساك المتزامن، ما يجعله أكثر ملاءمةً لتغذية الإشارات من أجهزة التشفير (Encoders) على مسافات طويلة وبدقة عالية.
س: كم عدد أجهزة التشفير التزايدية (Incremental Encoders) التي يمكن توصيلها بالوحدة DSDP170 57160001-ADF؟
ج: وفقًا للتكوين، فإنها تدعم عادةً من ٤ إلى ٦ مدخلات كاملة لأجهزة التشفير ثلاثية الطور (A، B، Z).
س: ما المقصود إذا ظهر مؤشر الخطأ "F" على وحدة DSDP170 57160001-ADF؟
أ: تشير الرمز "F" عادةً إلى عطل في اختبار اللوحة الذاتي أو انقطاع في اتصال اللوحة الخلفية. تحقق من مصدر الطاقة أو أعد تركيب الوحدة.
س: هل يدعم جهاز DSDP170 57160001-ADF مُشفِّرات بجهد 5 فولت؟
ج: نعم. ويمكن تهيئته عبر المقاطع (Jumpers) أو عبر البرنامج ليتوافق مع مستويات إشارات 5 فولت من نوع TTL أو 24 فولت من نوع HTL.
س: لماذا يتم عكس اتجاه العد في جهاز DSDP170 57160001-ADF؟
ج: قم بتبديل توصيلات طورَي A وB فيزيائيًّا، أو عدِّل منطق التقدم/الرجوع في برنامج تهيئة النظام.
