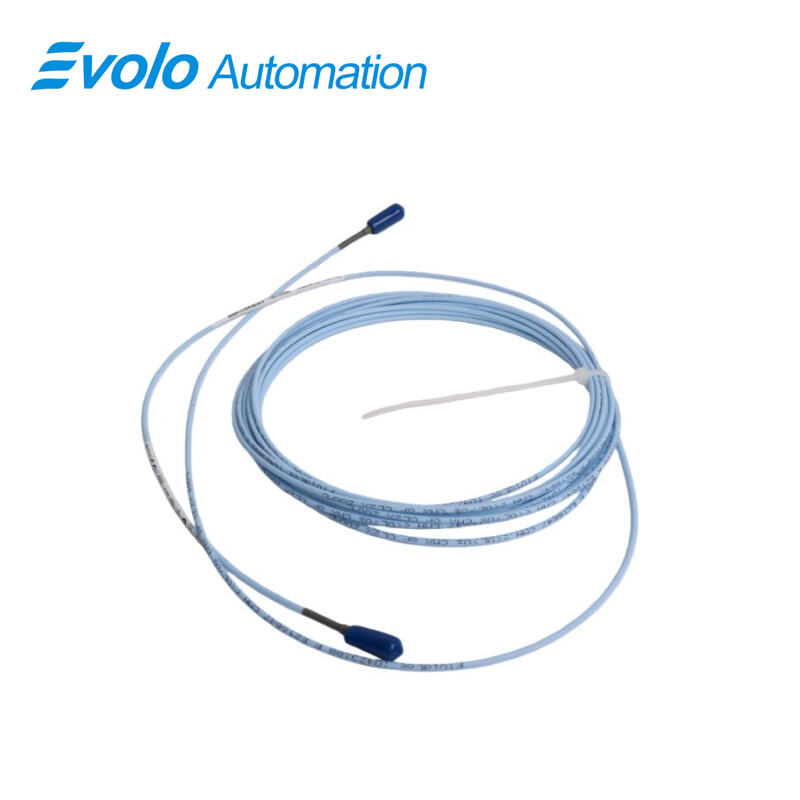

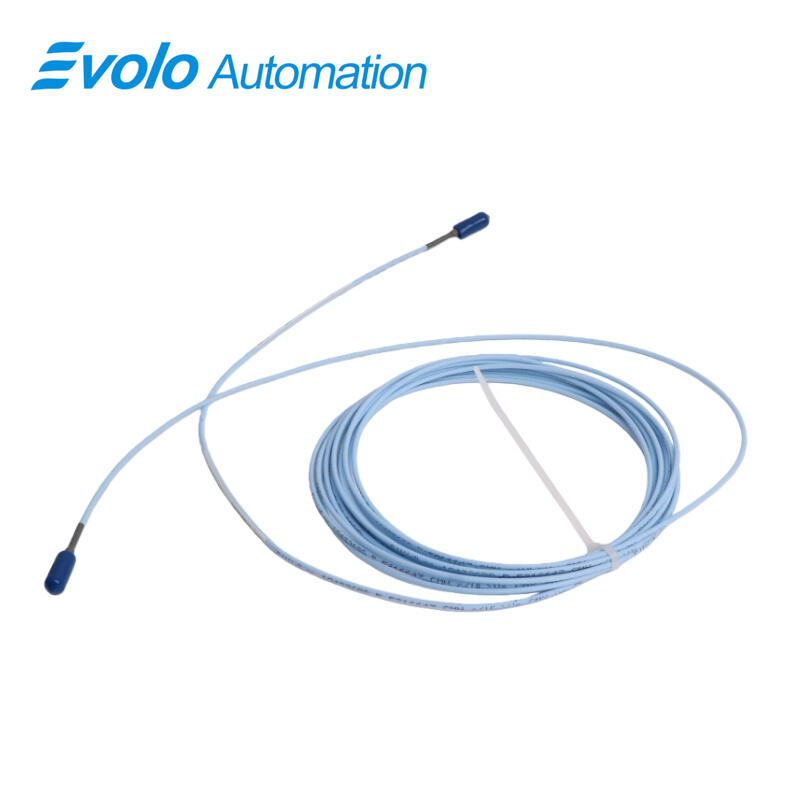

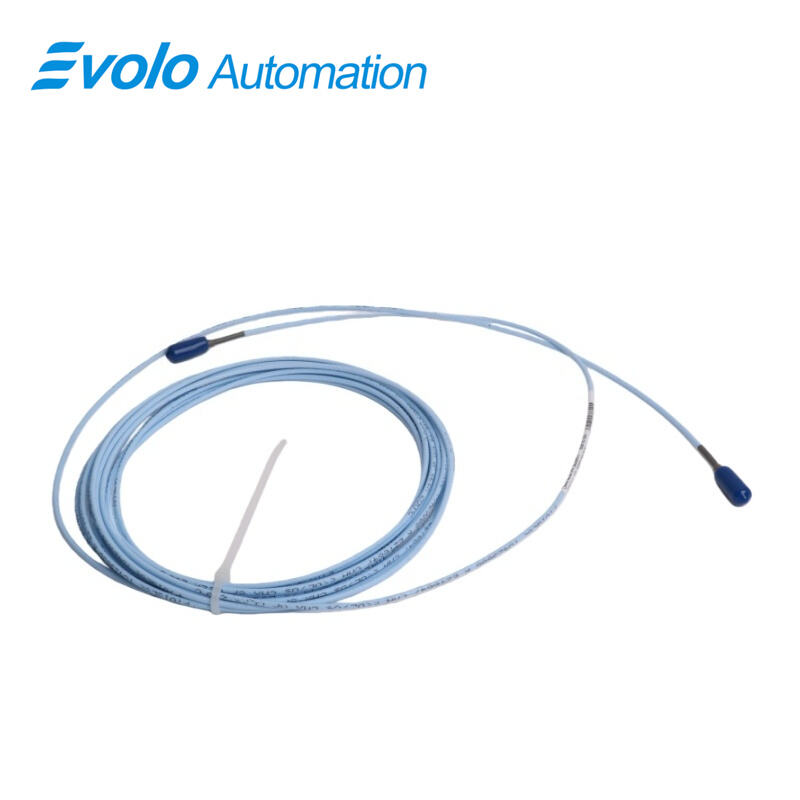

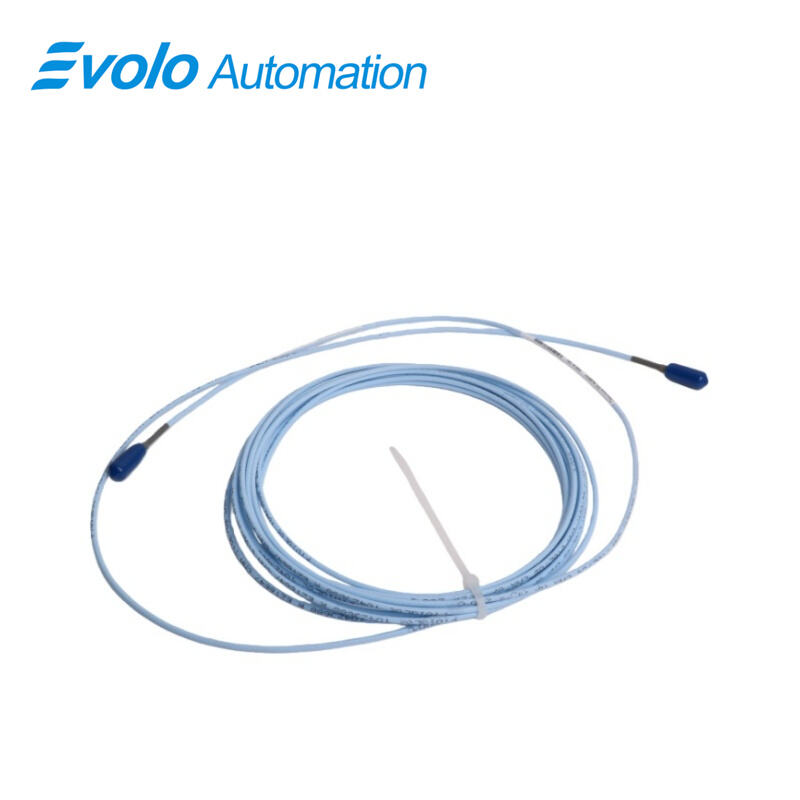

كابل امتداد 3300 NSv، الموديل 330930-060-06-CN

نظرة عامة

مكان المنشأ:	الولايات المتحدة الأمريكية
اسم العلامة التجارية:	بنتلي نيفادا
رقم النموذج:	330930-060-06-CN
تفاصيل التغليف:	أصلي جديد مختوم من المصنع
مدة التسليم:	5-7 أيام
شروط الدفع:	T/T
القدرة الإنتاجية:	متوفر في المخزون

تفاصيل سريعة

وصف

الـ كابل امتداد 3300 NSv، الموديل 330930-060-06-CN يوفّر مسافة انتقال إشارة موثوقة تبلغ ٦٫٠ أمتار (١٩٫٧ قدمًا) لـ مجسات الاقتراب من طراز 3300 NSv في الآلات الأوتوماتيكية، بما في ذلك ضواغط الهواء الطرد المركزي، وضواغط التبريد، وضواغط الغازات الصناعية. وقد صُمّم هذا الكابل باستخدام كابل من نوع FluidLoc دون درع من الفولاذ المقاوم للصدأ، وبالتالي فإن كابل امتداد 3300 NSv، الموديل 330930-060-06-CN يعمل ضمن نطاق واسع من درجات حرارة المجس يتراوح بين -٥٢°م و+١٧٧°م (-٦٢°ف إلى +٣٥١°ف)، ويدعم التوصيلات الميدانية لأسلاك مقاطعها من ٠٫٢ إلى ١٫٥ مم² (من ١٦ إلى ٢٤ AWG). وبمدى خطي يبلغ ١٫٥ مم (٦٠ ميل)، وإعداد فجوة موصى به قدره ١٫٠ مم (٤٠ ميل)، فإن هذا كابل امتداد 3300 NSv، الموديل 330930-060-06-CN يحافظ على إيصال إشارات الاهتزاز الإشعاعي والموضع المحوري بدقة. وتضمن مقاومة الخرج البالغة ٥٠ أوم والتغير في حساسية التغذية الذي يقل عن ٢ مللي فولت قياساتٍ متسقة لإشارة المفتاح الطور (Keyphasor) وعداد الدوران (tachometer) والسرعة الصفرية. وهو متوافق مع عمليات الترقية من أنظمة محولات ٣٣٠٠ RAM وأنظمة محولات السلسلة ٣٠٠٠/٧٠٠٠ ذات المحولات رقم ١٩٠، كابل امتداد 3300 NSv، الموديل 330930-060-06-CN يُمكّن من دمج النظام تلقائيًا دون الحاجة إلى استبدال أجهزة المراقبة. وتوفّر موصلات ClickLoc المطلية بالذهب وتصميم CableLoc اتصالًا ميكانيكيًّا آمنًا بالـ مستشعر القرب 3300 NSv Proximity Probe ، بينما تقلل واقيات الموصلات من مخاطر تسرب السوائل، مما يحافظ على دقة وموثوقية إشارات الأتمتة.

التطبيقات

قياس الاهتزاز الشعاعي على المحاور الصغيرة
استخدم كابل امتداد 3300 NSv، الموديل 330930-060-06-CN مع مجسات الاقتراب من طراز 3300 NSv لقياس الاهتزاز الإشعاعي على الأعمدة الأصغر من ٥١ مم (٢ بوصة). ويوفّر مدى خطّي قدره ١٫٥ مم (٦٠ ميل) ومقاومة خرج قدرها ٥٠ أوم نقل إشاراتٍ دقيقةٍ لأنظمة المراقبة.

مراقبة الموضع المحوري (الدفعي) على الأهداف المسطحة
الـ كابل امتداد 3300 NSv، الموديل 330930-060-06-CN يسمح بقراءات دقيقة للموضع المحوري على الأهداف المسطحة الأصغر من ١٥ مم (٠٫٦ بوصة) في الضواغط الطرد المركزي والضواغط التبريدية. ويضمن إعداد الفجوة الموصى به والبالغ ١٫٠ مم (٤٠ ميل) الحصول على بياناتٍ متسقة.

إرسال إشارات مقياس السرعة وإشارات الصفر السرعة
دمج كابل امتداد 3300 NSv، الموديل 330930-060-06-CN في الأنظمة الآلية لتوصيل إشارات مقياس السرعة وإشارات الصفر السرعة من مجسات الاقتراب من طراز 3300 NSv إلى لوحات التحكم أو وحدات التحكم المنطقية القابلة للبرمجة (PLCs) دون انخفاض جودة الإشارة.

توفير إشارات مرجعية للطور المفتاحي
استخدم كابل امتداد 3300 NSv، الموديل 330930-060-06-CN لنقل إشارات المفتاح الطوري (Keyphasor) لقياس الطور بدقة في الآلات ذات المحامل ذات طبقة السائل، مما يعزز المراقبة الآلية للمعدات الدوارة.

المواصفات

الميزة التنافسية

تشغيل بدرجات حرارة مرتفعة
الـ كابل امتداد 3300 NSv، الموديل 330930-060-06-CN يدعم درجات حرارة المجس من -52°م إلى +177°م (-62°ف إلى +351°ف)، ما يسمح باستخدامه في ضواغط عالية الحرارة أو أنظمة التبريد منخفضة الحرارة.

اتصال ميكانيكي آمن
وباستخدام موصلات ClickLoc المطلية بالذهب وتصميم كابل CableLoc الخاص بشركة Bentley Nevada، فإن كابل امتداد 3300 NSv، الموديل 330930-060-06-CN يتصل بإحكام بـ مجسات الاقتراب من طراز 3300 NSv ، ويقاوم الانفصال العرضي، ويقلل من متطلبات الصيانة في الأنظمة الآلية.

توافق المجس مع المواد الكيميائية
متوافق مع مجسات الاقتراب من طراز 3300 NSv ، ال كابل امتداد 3300 NSv، الموديل 330930-060-06-CN يتحمل بيئات العمليات القاسية التي تتضمن التعرض للمواد الكيميائية، مما يضمن إيصال الإشارات بشكلٍ موثوق.

ترقية سهلة للنظام
الـ كابل امتداد 3300 NSv، الموديل 330930-060-06-CN يسمح بالترقية من أنظمة مستشعرات 3300 RAM وأنظمة مستشعرات السلسلة 3000/7000 و190 باستخدام أجهزة المراقبة الحالية، ما يقلل من وقت التوقف والتكاليف في المصانع الآلية.

دعم واسع لتوصيلات الحقول
يدعم توصيلات الحقول ذات المقاطع من ٠٫٢ إلى ١٫٥ مم² (من ١٦ إلى ٢٤ قياس أمريكي للأسلاك AWG)، مع توافقها مع الأطراف المعدنية (الفيرول) ذوات المقاطع من ٠٫٢٥ إلى ٠٫٧٥ مم² (من ١٨ إلى ٢٣ قياس أمريكي للأسلاك AWG)، ما يجعله كابل امتداد 3300 NSv، الموديل 330930-060-06-CN قابلًا للتكيف مع معايير توصيلات التحكم الآلي المتنوعة.
