نظرة عامة
مكان المنشأ: |
الولايات المتحدة الأمريكية |
اسم العلامة التجارية: |
بنتلي نيفادا |
رقم الموديل: |
31000-29-05-00-090-01-02 |
الكمية الدنيا للطلب: |
1 |
تفاصيل التغليف: |
أصلي جديد مختوم من المصنع |
مدة التسليم: |
5-7 أيام |
شروط الدفع: |
T/T |
القدرة الإنتاجية: |
متوفر في المخزون |
تفاصيل سريعة
|
المحسّس مع الموصل: |
مجس 3300 XL قطر 8 مم، مع واقي موصل |
|
طول كابل المحسّس: |
0.5 م (20 بوصة) |
|
طول محول الت standoff (البعد الخيار C): |
بدون محول مسافة |
|
خيار اختراق المجسّس (البعد الخيار D): |
9.0 بوصة |
|
المكونات: |
وصلة واحدة بمقاس 3/4-14 NPT، وسدادتين |
|
خيار خيط التثبيت: |
3/4-14 NPT (مطلوب إذا تم طلب خيار المحول المتباعد). |
|
الأبعاد: |
37x9x8سم |
|
الوزن: |
1.5 كجم |
الوصف

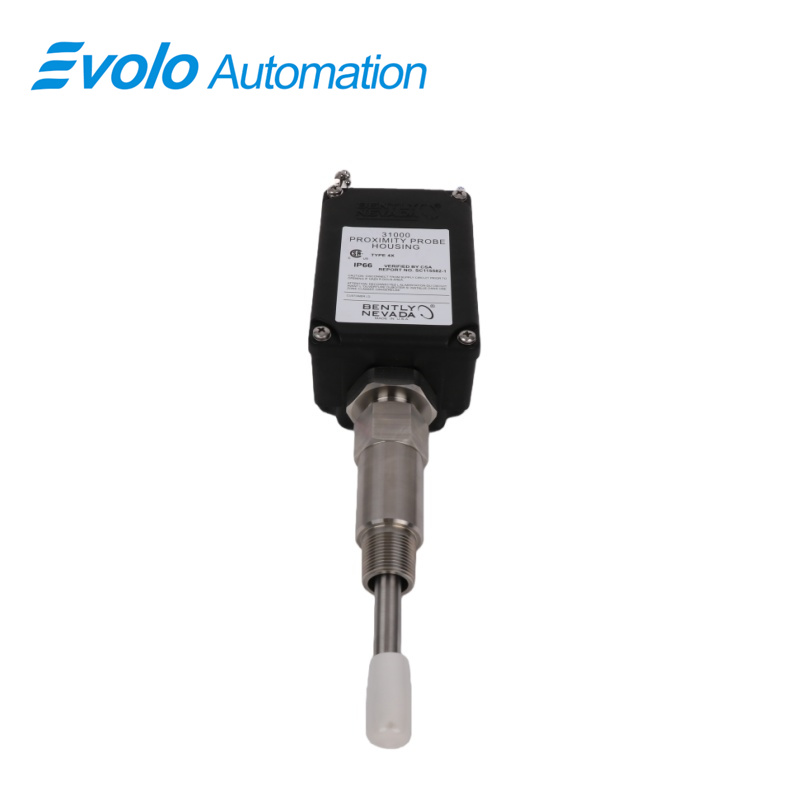

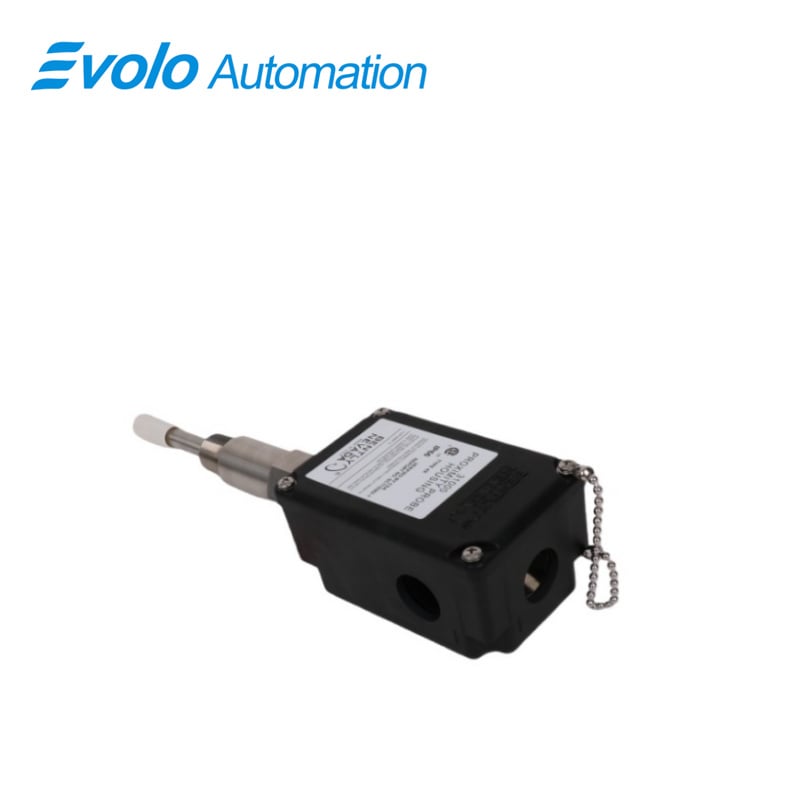

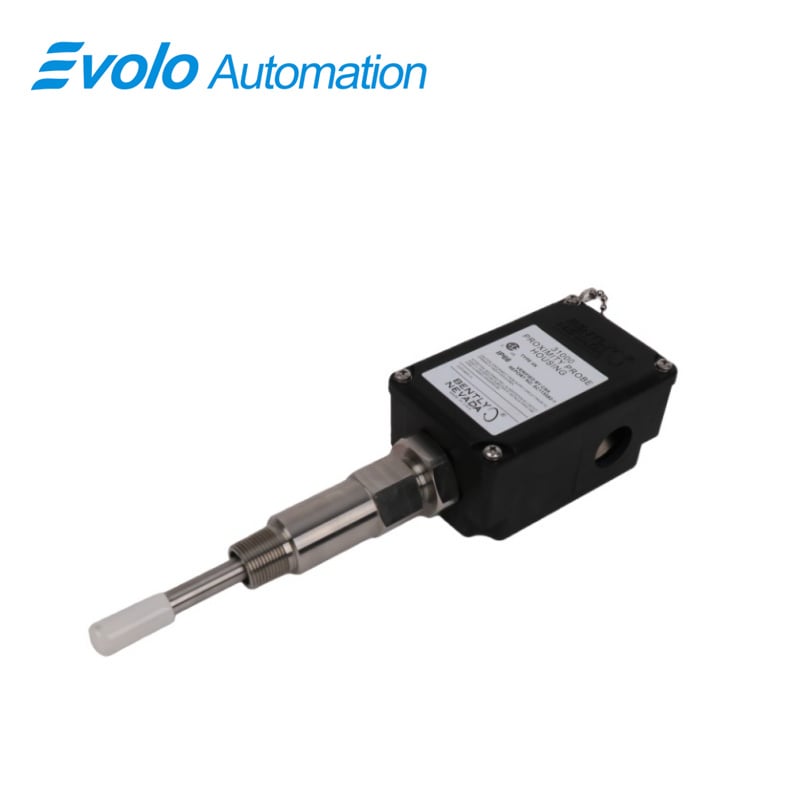

يُعد تجميع هيكل مستشعر القرب 31000-29-05-00-090-01-02 غلافًا ميكانيكيًا متينًا مصممًا لتثبيت آمن لمستشعرات القرب 3300 XL بقطر 8 مم داخل الآلات الدوارة، ويدعم قياسات اهتزاز دقيقة وقياسات كايفازور موثوقة في تطبيقات الأتمتة الصناعية المتقدمة. ويُصنع هذا الهيكل من مادة بلاستيكية حرارية PPS مدعمة بالزجاج وتحتوي على ألياف موصلة، مقترنة بأكمام ومسامير من الفولاذ المقاوم للصدأ، ما يوفر مقاومة فائقة للتآكل، وتحملًا حراريًا محسنًا واستقرارًا أبعاديًا طويل الأمد في بيئات النفط والغاز والبتروكيماويات وتوليد الطاقة. وبطول اختراق للمستشعر يبلغ 9.0 بوصات، وكابل مستشعر طوله 0.5 متر، وتكوين تثبيت بمقاس 3/4-14 NPT، يتيح هيكل مستشعر القرب هذا إمكانية الوصول الخارجي إلى المستشعر لضبط الفجوة واستبداله بسرعة دون الحاجة إلى فتح أو تفكيك غلاف الجهاز.
تُعد وحدات السلسلة 31000 معتمدة من نوع 4X وفقًا لشهادة CSA وتفي بمواصفات API 670 لأغلفة مجسات القرب المثبتة خارجيًا، مما يسمح باستخدامها في المناطق الخطرة عند دمجها مع أنظمة محولات معتمدة وحواجز أمان داخلية. ويُظهر الغلاف تحملًا معتمدًا للصدمات بمقدار 4 جول عند درجات حرارة متطرفة تتراوح بين -39°م إلى +115°م، ما يضمن المتانة الميكانيكية تحت الاهتزاز، والتناوب الحراري، والتقلبات الضغطية النموذجية في الأصول الصناعية عالية القيمة. ومن خلال تمكين تركيب المجسات بشكل آمن، وحماية بيئية، وسهولة الوصول للصيانة، فإن وحدة تجميع غلاف مجس القرب 31000-29-05-00-090-01-02 تعزز الموثوقية التشغيلية واستراتيجيات الصيانة التنبؤية ومراقبة الحالة المدعومة بالأتمتة لأسطول المعدات الدوارة.
التطبيقات
مراقبة الاهتزاز الشعاعي
يُستخدم لقياس الاهتزازات الشعاعية في التوربينات البخارية والتوربينات الغازية والضواغط. ويضمن الهيكل تثبيت مستقر للمسبار ومنع انحراف القياس الناتج عن حرارة الغلاف، مما يمكّن من تحقيق دقة تشخيصية أعلى في أنظمة المراقبة الآلية للهتزازات.
قياس مرجع الطور لمفتاح الطور (Keyphasor Phase Reference Measurement)
يُطبَّق لاكتساب إشارة المرجع الطوري في تشخيص المعدات. ويدعم واجهة 3/4-14 NPT الدقة في المحاذاة اللازمة لحساب زاوية الطور والتحليل الطيفي وإجراءات التوازن في معدات توليد الطاقة.
الاستخدام في المناطق الخطرة ذات الأمان الجوهرية
متوافق مع المناطق الخطرة والمصنفة عند استخدامه مع حواجز آمنة معتمدة. يدعم أصول الصناعات البتروكيماوية ومحطات التكرير حيث يقلل توفر الوصول الخارجي للمسبار من وقت التوقف خلال دورات الصيانة التنبؤية.
التثبيتات الخاصة بالتحديث والترقية
يدعم الترقيات من وحدات تركيب المحولات الأقدم إلى أنظمة الاستشعار القريب الحديثة. ويقلل من إعادة العمل الميكانيكي ويُقصر وقت التركيب في برامج أتمتة الآلات الدوارة القديمة.
ضبط الفجوة وسهولة وصول المجس
يتيح ضبط فجوة المجس من الخارج دون الحاجة إلى تفكيك الغلاف، مما يقلل من مدة إيقاف التشغيل للآلة بنسبة تصل إلى 60٪ أثناء الصيانة، وتمكين فترات رصد الحالة بشكل أكثر تكرارًا.
المواصفات
|
تصنيفات الحماية: |
تصنيف النوع 4X معتمد من قبل الجمعية الكندية للمعايير (CSA) |
|
مادة هيكل الإسكان: |
بولي فينيلين سلفيد (PPS) مقوى بالزجاج، وهو مادة بلاستيكية حرارية تحتوي على ألياف توصيلية |
|
مادة الغلاف والسلسلة المثبتة: |
الفولاذ المقاوم للصدأ AISI 304 |
|
الغلاف الخارجي والبراغي الخارجية: |
الفولاذ المقاوم للصدأ AISI 303 |
|
مادة الحلقة O: |
نيوبرين |
|
عزم الدوران الموصى به (الصامولة المثبتة): |
29.4 نيوتن·م (260 بوصة-رطل) |
|
قوة السكن (نوعيًا): |
تم تركيب الغلاف الخارجي على منصة اختبار مع محوره موازيًا للأفقي، وتم تثبيت السكن على الغلاف الخارجي من خلال فتحة نهائية |
|
قوة تأثير السكن: |
معتمد من قِبل BASEEFA لتحمل تأثيرين منفصلين بقوة 4 جول (3.0 رطل·قدم) عند درجة حرارة -39°م (-38°ف) وعند 115°م (239°ف) |
الميزة التنافسية
ميزة كفاءة الصيانة
توفر سهولة الوصول الخارجي إلى المجس استبدالاً سريعًا يقلل من جهد ووقت الصيانة، ويعزز مقاييس توافر المصنع في سير عمل الصيانة التنبؤية المعتمدة على الأتمتة.
ميزة متانة البيئة
توفر حماية CSA النوع 4X، وخصائص الختم ذات الدرجة IP، والعناصر الهيكلية المصنوعة من الفولاذ المقاوم للصدأ مقاومة ضد الغبار والسوائل والتآكل في البيئات الخارجية أو الصناعية، ما يطيل العمر الافتراضي للخدمة.
مقاومة التأثير عند درجات الحرارة القصوى
تؤكد شهادة BASEEFA القدرة على تحمل تأثيرات ميكانيكية بقوة 4 جول في درجات حرارة تتراوح من -39°م إلى +115°م، مما يدل على متانة الجهاز في ظروف التغير الحراري والضغوط التشغيلية الشائعة في وحدات التوربينات.
ميزة الامتثال والتوحيد القياسي
متوافقة بالكامل مع المعيار API 670، مما يضمن التوافق مع معايير المراقبة الصناعية ويسهل عملية الدمج بالنسبة لشركات تصنيع المعدات الأصلية (OEM) والمقاولين في مجال الهندسة والمشتريات والإنشاءات (EPC) الذين يستخدمون منصات الأتمتة الصناعية.
ميزة سلامة المواد والبنية
هيكل من مادة البولي فينيلين سلفايد (PPS) المقوى بالزجاج ومعزز بألياف موصلة يوفر مقاومة عالية للشد ومقاومة كيميائية. وتضمن التجهيزات الفولاذية غير القابلة للصدأ AISI 303/304 وختم النيوبرين الاستقرار البُعدي وحماية من التسرب لمراقبة الاهتزاز على المدى الطويل.
