Oorsig
Oorsprongplek: |
Swede |
Handelsnaam: |
ABB |
Modelnommer: |
TB511-ETH 1SAP111100R0270 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Spesifikasies
|
Parameter |
Waarde |
|
Model |
TB511-ETH 1SAP111100R0270 |
|
Afmetings |
13,5 x 9,5 x 3 cm |
|
Gewig |
0.16 KG |
|
Modultipe |
AC500-klemmebasis |
|
Kompatible stelsel |
AC500 V2, 1 gleuf vir kommunikasie-module |
|
Interface |
Eterneet, 2 reeks koppelvlakke RS232/RS485 |
|
Komunikasieinterface |
D-SUB / RJ45 / Terminale |
|
Invoerspanningstipe |
DC |
|
Voedingspanning |
24 V DC |
|
Graad van beskerming |
IP20 |
|
Montasie |
Tipe |
|
Bedryfstemperatuur |
0 °C tot +60 °C |
|
Bergingstemperatuur |
-40°C tot +70°C |
|
Eksterne klassifikasies en standaarde |
eClass: 27-24-22-92; ETIM 8/9/10: EC000810 – PLC-monteerrek; UNSPSC: 32151703 |
|
WEEE-tipe |
Sake vir sake |
|
WEEE-kategorie |
5. Klein toestelle (geen buitendimensie groter as 50 cm nie) |
Beskrywing

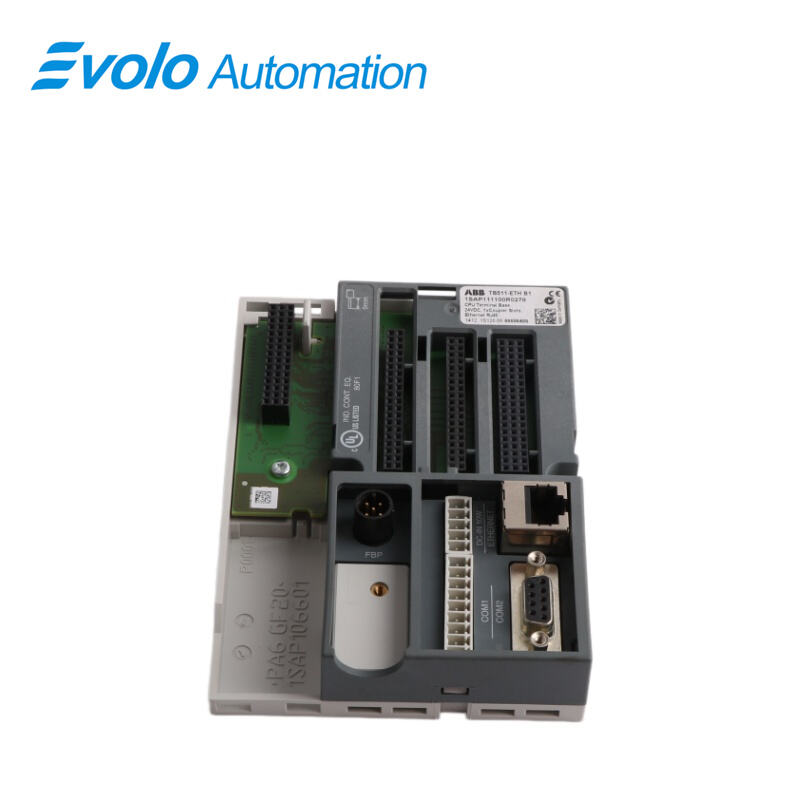

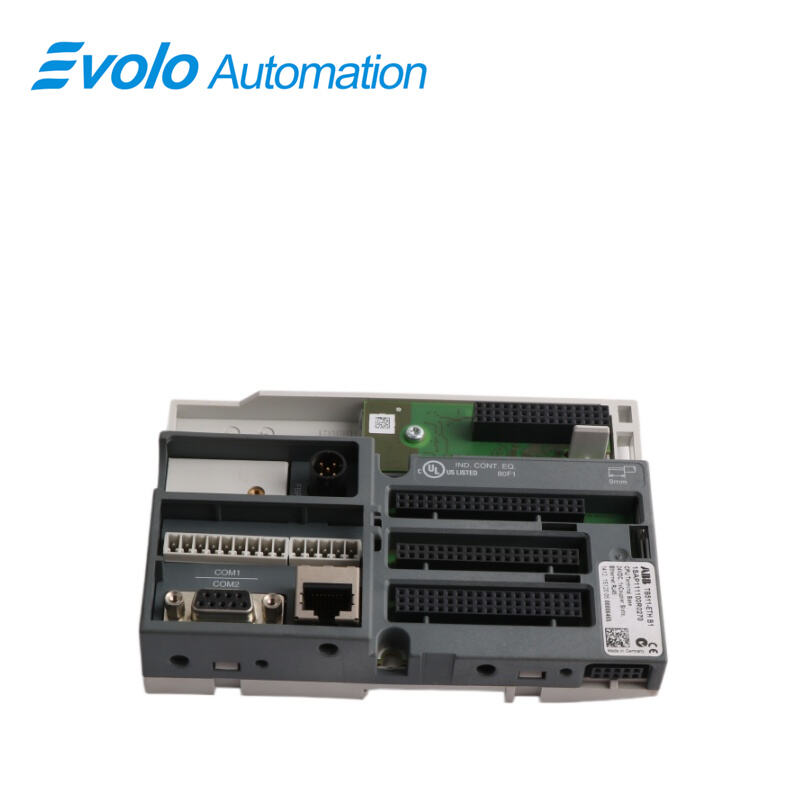

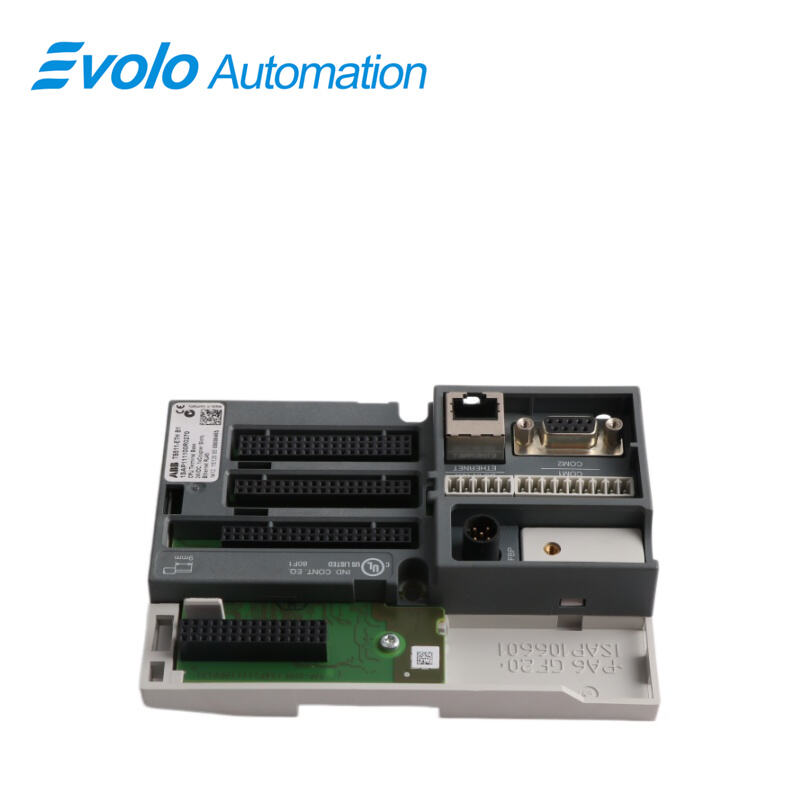

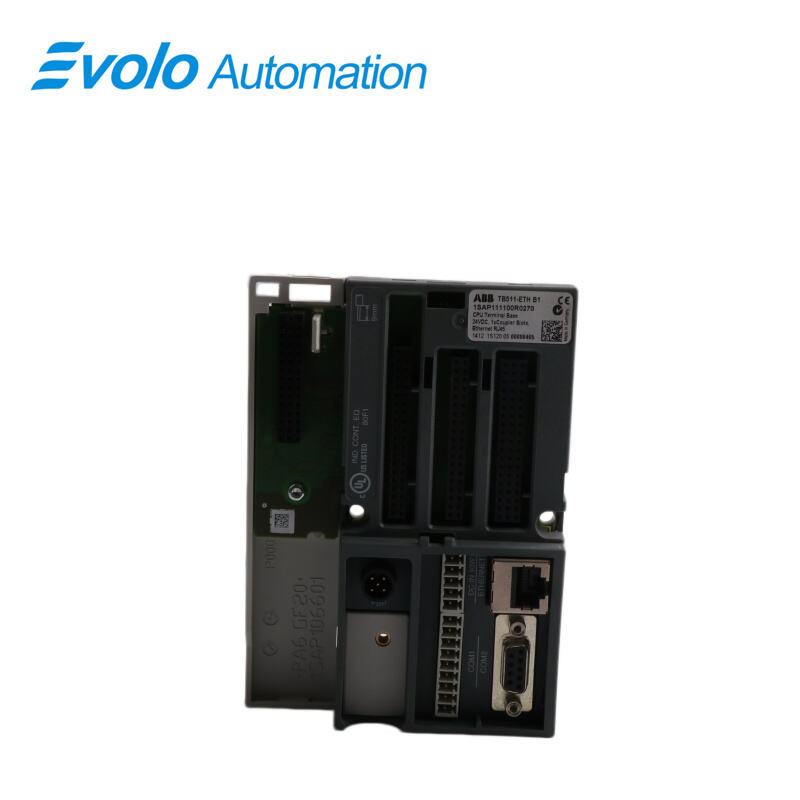

Die ABB TB511-ETH 1SAP111100R0270 is 'n EAC500-terminalbasis wat spesifiek deur ABB vir sy AC500 V2-reeks programmeerbare logika-beheerders (PLC's) ontwerp is. Die kernfunksie van hierdie basis is om 'n standaard-kommunikasiemodulegleuf te verskaf wat maklik toepaslike kommunikasiemodules kan akkommodeer. In kombinasie met sy ingeboude Ethernet- en reekskoppelvlakke, kan die ABB TB511-ETH 1SAP111100R0270 vlot aan verskillende tipes nywerheidsuitrusting gekoppel word, soos bedieningsrekenaars, sensore en aktuatorse, wat vloeiende datatransmissie tussen die PLC en die toestelle verseker.
Toepassings
Windkragaanlegte: Gebruik vir CPU-installasie en datanetwerke in windturbienbeheerstelsels.
Waterwerke/afvalwaterbehandelingsaanlegte: Verantwoordelik vir afstandsbewaking en prosesoutomatiseringsbeheer van pompstasies.
Voedselverwerkingsaanlegte: Koördineer kommunikasie tussen dryfwerke, PLC's en bedieningsrekenaars in geautomatiseerde vervaardigingslyne.
Motorvoertuigvervaardigingsaanlê: Geïntegreer in beheerkaste van lasrobots of monteerlyne.
Skeepsbouaanlê: Gebruik vir skipborde moniteringstelsels en marinetechniese outomatiseringsoplossings.
Mededingende voordeel
Hoë Kompatibiliteit en Naadlose AC500 V2-Integrasie
Die ABB TB511-ETH 1SAP111100R0270 is ontwerp vir AC500 V2 PLC’s, volledig kompatibel met hul hardeware en kommunikasieprotokolle. Geen ekstra adapters of programveranderings is nodig nie—plaas net die module in en maak dit aan vir onmiddellike gebruik, of dit nou vir nuwe stelsels of opgraderings is, wat installasie- en foutsoektijd bespaar.
Veelvoudige koppelvlakke vir verskeie kommunikasiebehoeftes
Dit het een Ethernet (RJ45)- en twee RS232/RS485-reekskoppelvlakke wat gelyktydige verbindings ondersteun. Ethernet hanteer langafstand-, hoëspoed-dataoordrag, terwyl RS232/RS485 kortafstand-toestelle soos sensore en dryfwerke verbind. D-sub-, RJ45- en terminaalblokkonneksies vereenvoudig die integrasie van velddraaiers sonder ekstra adapters.
Industriële duursaamheid
Met IP20-beskerming, die TB511-ETH 1SAP111100R0270 voorkom stofinstroming en verseker stabiele werking van 0℃ tot 60℃. Sy hoë-vigterige behuising weerstaan vibrasies en impak wat algemeen is in fabriekomgewings. Die 24 V Gelykstroom-voeding dra klein swommelinge en handhaaf betroubare prestasie.
Onderhoud
Omgewingsmonitoring: Verseker dat die bedryfsomgewing tussen 0–60°C is om oorverhitting en verouering van elektroniese komponente te voorkom.
Gereelde vasdraai: Kontroleer die veerkontakte en riglyne kwartaalliks om losmaking as gevolg van industriële vibrasie te voorkom.
VEE
V: Watter CPU’s ondersteun die TB511-ETH 1SAP111100R0270 ondersteuning?
A: Dit is spesifiek ontwerp vir AC500 V2-reeks prosessormodules, soos PM57x en PM58x.
V: Kan die CPU direk deur die TB511-ETH 1SAP111100R0270 ?
A: Ja. Die kragkontakte op die dok verskaf direk 24 V Gelykstroom-krag aan die CPU-module wat daarop gemonteer is.
V: Kan die twee seriële poorte van die TB511-ETH 1SAP111100R0270 gelyktydig verskillende protokolle gebruik?
A: Ja. Seriële 1 en Seriële 2 kan onafhanklik vir protokolle soos Modbus RTU, ASCII of CS31 gekonfigureer word.
V: As die Ethernet-poort faal, kan die TB511-ETH 1SAP111100R0270 steeds gebruik word?
A: As die CPU-logika steeds werk, kan basiese beheer voortgaan. Indien Ethernet egter nodig is vir hoofkommunikasie of programlaaiing, moet die dok vervang word.
V: Is dit nodig om 'n passing kommunikasiemodule vir die TB511-ETH 1SAP111100R0270 ?
A: Nie noodwendig nie. Indien die ingeboude Ethernet- en reekspanele aan die toepassingsvereistes voldoen, kan die gleuf met 'n stroombaanmodule soos die TA524 gevul word.
