Siemens SIMATIC S7-400 6ES7400-2JA10-0AA0 UR2-H-aluminiumrak
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Bevestig dat die beplande CPU-, kragvoorsienings- en koppelvlakmodules vir S7-400 of S7-400H goedgekeur is.
- Reserveer die korrekte gleuwe vir kragvoorsienings en handhaaf 'n ononderbroke plasing vanaf gleuf 1.
- Beplan bedrading en verkoeling afsonderlik vir albei nege-gleuf-raksegmente.

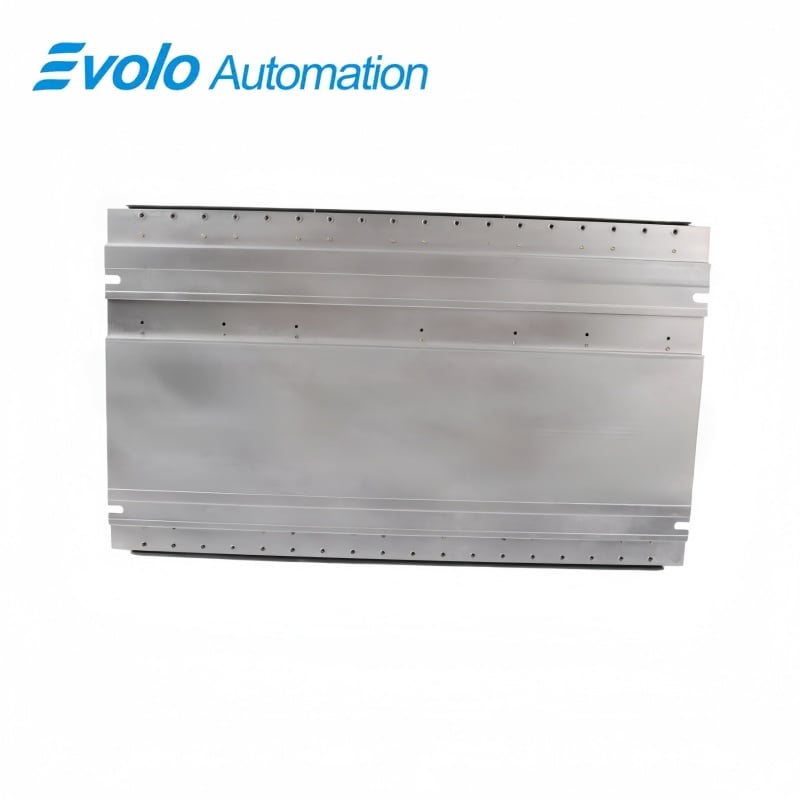

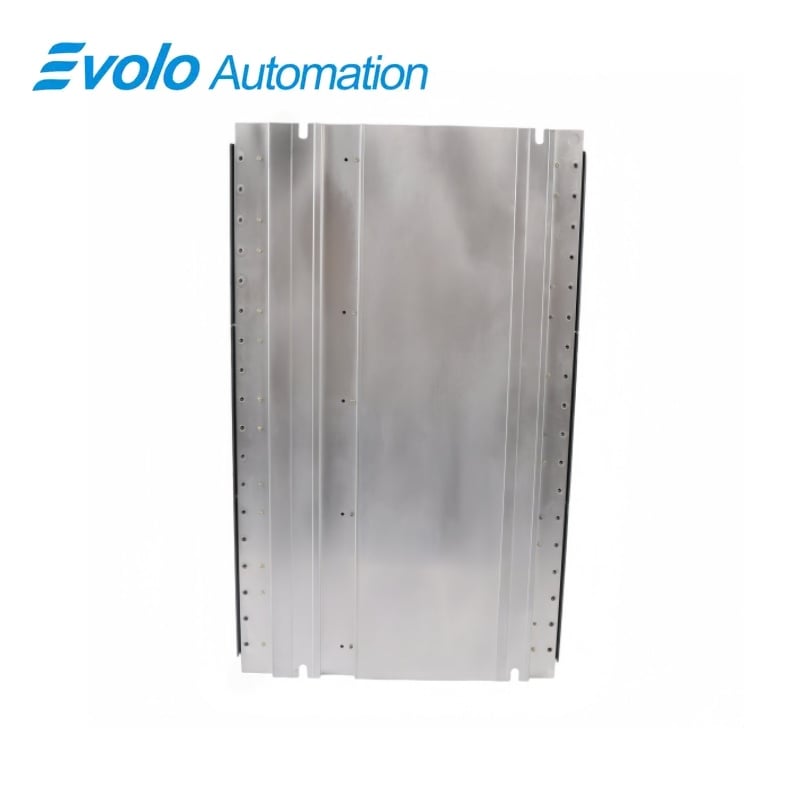

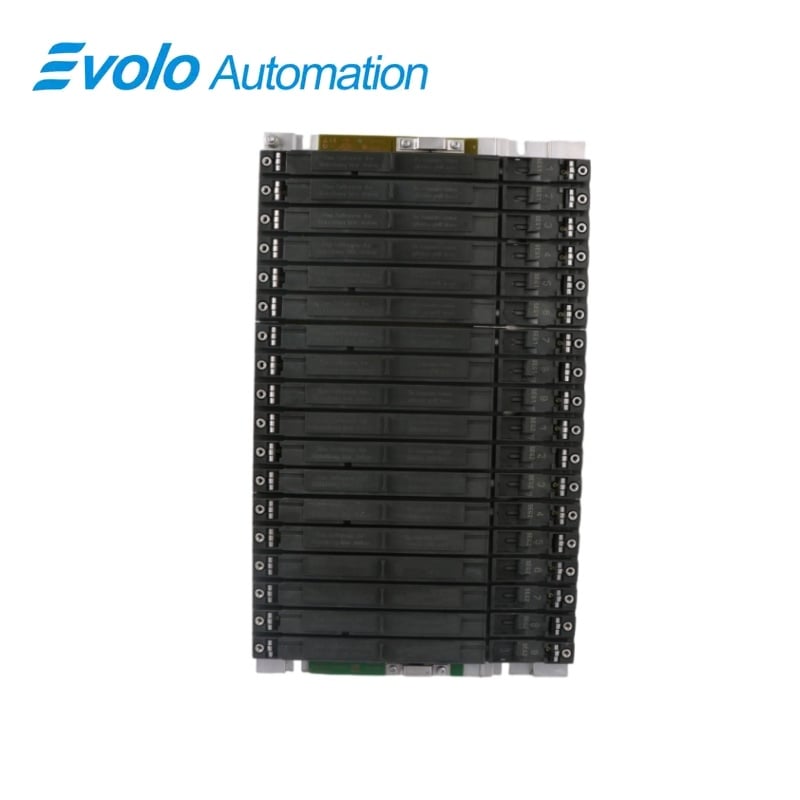

6ES7400-2JA10-0AA0 UR2-H-aluminiumrak
Gesegmenteerde 18-gleuf-aluminiumrak vir sentrale en verspreide S7-400- of S7-400H-konfigurasies.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7400-2JA10-0AA0 |
| Produktipe | UR2-H-aluminiumrak |
| Kernfunksie | Verskaf twee elektries geskeide 9-gleuf-segmente met gesegmenteerde I/O- en kommunikasiebusse |
| Toepassing / Kompatible reeks | SIMATIC S7-400, S7-400H en uitbreidingrak-konfigurasies |
Rakkapasiteit
18 enkelwydte-gleuwe in twee 9-gleuf-segmente
Bus-topologie
Geskeie P-bus en kommunikasiebus
Meganiese Ontwerp
482,5 mm-aluminiumdraagprofiel
Produk-oorsig
Siemens 6ES7400-2JA10-0AA0 is die aluminium UR2-H-rak vir SIMATIC S7-400- en S7-400H-installasies wat twee onafhanklike nege-sleufsegmente in een draer vereis.
Die gesegmenteerde I/O-bus en kommunikasiebus laat toe dat die twee rakseksies afsonderlike CPU- en I/O-groepe bedien terwyl dit steeds in een meganiese samestelling bly.
Sy 482,5 mm-aluminiumprofiel ondersteun sentrale, verspreide en uitbreidingskonfigurasies met die gedokumenteerde S7-400-moduleplasingreëls.
Sleutelfunksies
Dubbelsegmentrak
Verskaf twee afdelings met elk nege enkelwydte-sleufs.
Geskeie agterkantbusse
Skei die beide I/V-bus en kommunikasiebus tussen die twee rakstelsels van mekaar.
S7-400H Meganiese Platform
Verskaf ruimte vir redundante en standaard S7-400-hardeware in sentrale of uitbreidingsopstellinge.
Amptelike spesifikasies
| Produktipe | UR2-H-rak |
|---|---|
| Rakmateriaal | Aluminium |
| Totale gleufaantal | 18 enkelwydte-gleue |
| Raksegmentering | 2 segmente met elk 9 gleue |
| Kommunikasiebus | Geskei tussen albei raksegmente |
| P-bus | Geskei tussen albei raksegmente |
| Ondersteunde konfigurasie | Sentrale eenheid of uitbreidingseenheid |
| Stelselkompatibiliteit | SIMATIC S7-400 en S7-400H |
| Rakwydte | 482,5 mm |
| Rak Hoogte | 290 mm |
| Rakdiepte | 27,5 mm |
| Benaderde rakgewig | 3,0 KG |
| Bedryfstemperatuur | 0 tot 60 °C |
| Berging- en vervoertemperatuur | 0 tot 70 °C |
| Toegelate kragvoorsieningsgleuwe | Gleuwe 1 tot 4, gevul vanaf gleuf 1 sonder openinge |
| Verpakkingsafmetings | 585 × 304 × 47 mm |
Gewilde Vrae
Kan 6ES7400-2JA10-0AA0 twee onafhanklike S7-400 CPU-groepe huisves?
Die twee raksegmente het geskeide I/O- en kommunikasiebusse, wat elke afdeling in staat stel om sy eie CPU en plaaslike modules te ondersteun.
Hoeveel modules pas in 6ES7400-2JA10-0AA0?
Die rak verskaf agtien enkelbreedteposisies wat in twee groepe van nege gerangskik is.
Watter voedingstoepassingsslote word op 6ES7400-2JA10-0AA0 toegelaat?
Installeer slegs voedingstoepassingsmodules in slote 1 tot 4 en vul hulle aanhoudend vanaf slot 1.
Is 6ES7400-2JA10-0AA0 geskik vir ’n S7-400H-stasie?
Die UR2-H meganiese en busontwerp is bedoel vir beide redundante S7-400H-stelsels en standaard S7-400-skikkinge.
Watter kaswydte word benodig vir 6ES7400-2JA10-0AA0?
Laat ’n rakwydte van 482,5 mm plus die ruimte wat deur die geïnstalleerde modules en kabelrigting vereis word, toe.
Kan 6ES7400-2JA10-0AA0 as 'n uitbreidingsrak gebruik word?
Die draer is goedgekeur vir sentrale en uitbreidingskonfigurasies wanneer die gekiesde koppelvlak- en kragmodules aan die S7-400-reëls voldoen.
Watter temperatuurreeks geld vir 6ES7400-2JA10-0AA0?
Bedryf die saamgestelde rak van 0 tot 60 °C en let op die beperkings van elke geïnstalleerde module.
