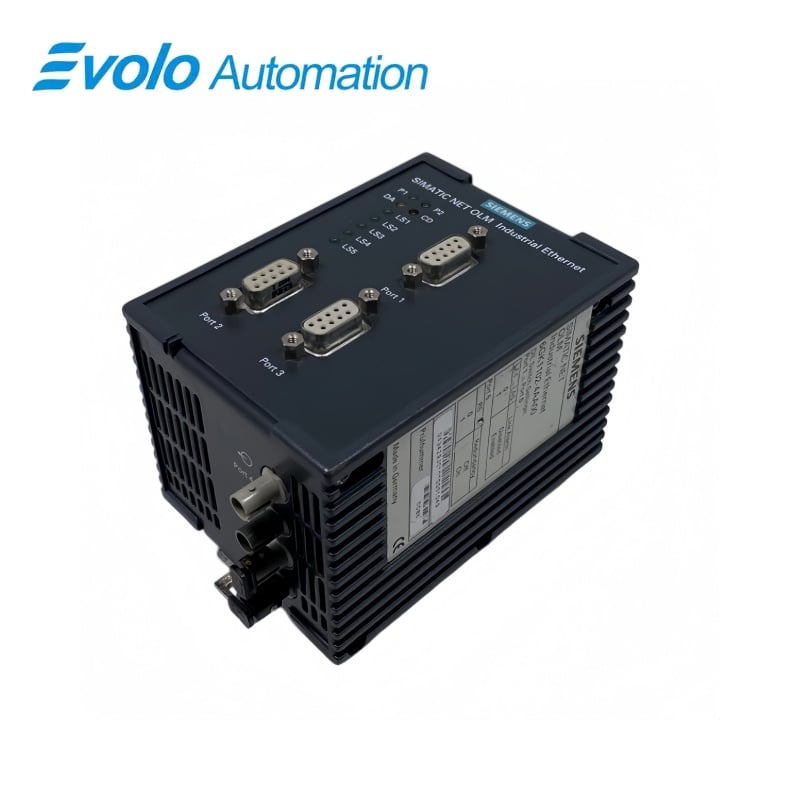

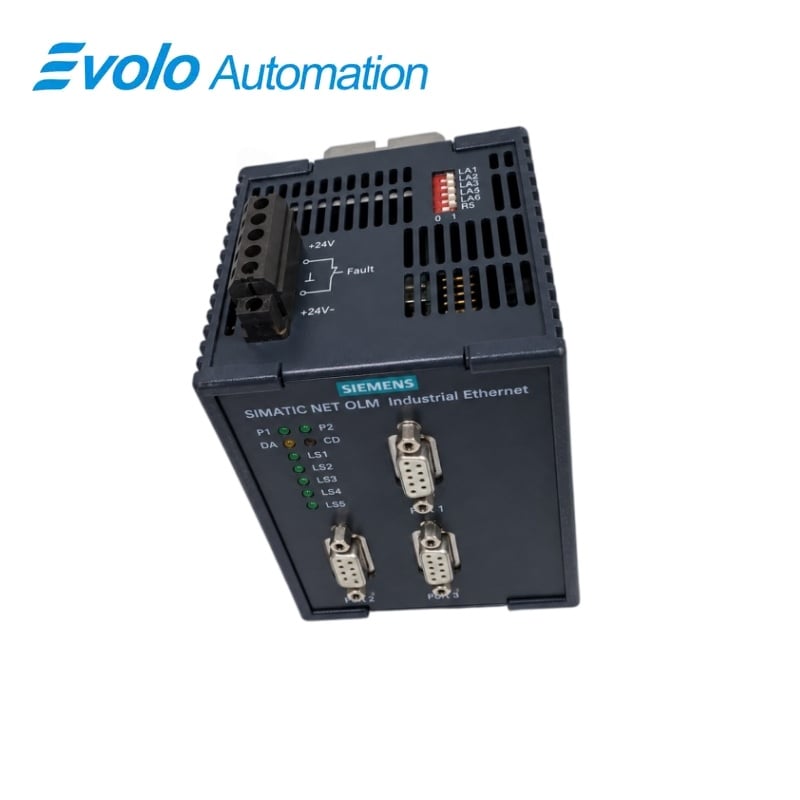

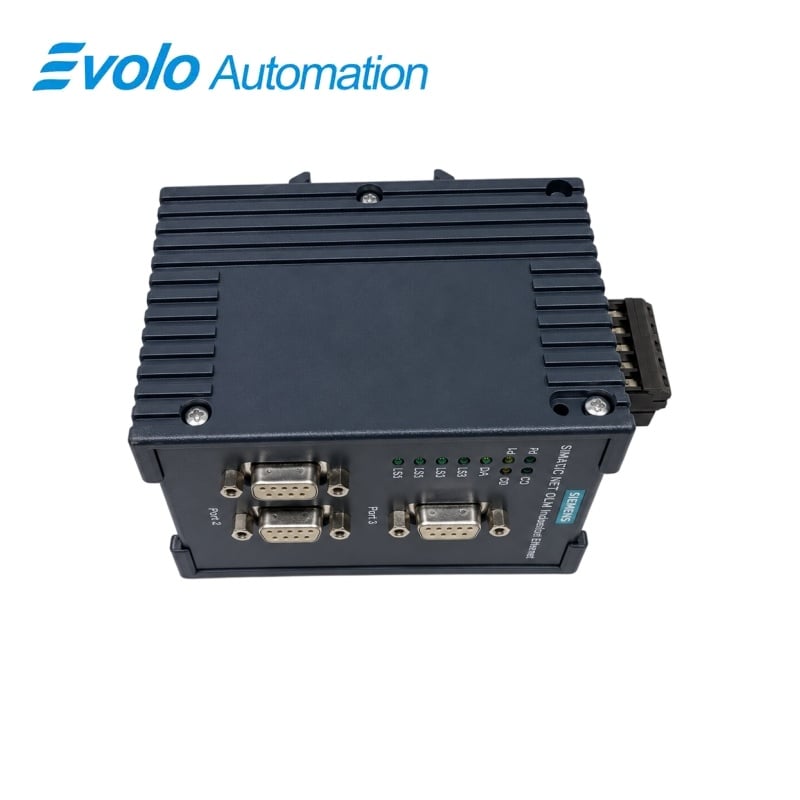

Siemens SIMATIC NET 6GK1102-4AA00 Industriële Ethernet OLM V2.0
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Bevestig dat die geïnstalleerde netwerk teen 10 Mbit/s werk en die gespesifiseerde ITP- en BFOC-media gebruik.
- Toets die tipe optiese vesel, die dempingbegroting en die segmentlengte voor inbedryfstelling.
- Verskaf 'n 18 tot 32 V DC SELV-voorsiening en bevestig kabinetventilasie.
6GK1102-4AA00 Industriële Ethernet Optiese Koppelingmodule
Industriële Ethernet OLM V2.0 vir die herstel en koppeling van 10 Mbit/s-koper- en veseloptiese-netwerksegmente.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6GK1102-4AA00 |
| Produktipe | Industriële Ethernet Optiese Koppelingmodule |
| Kernfunksie | Herstel, herstel tyd en omskakel Ethernet-seine tussen ITP-koper- en veseloptiese segmente |
| Toepassing / Kompatible reeks | SIMATIC NET Industriële Ethernet-netwerke wat ITP en multimodus-vesel gebruik |
Netwerkinterfaces
Drie ITP-poorte en twee BFOC-optiese poorte
Signaalverwerking
Herstelling, herstelling van tyd en herstelling van voorafgaande sein
Installasie
Klik-aan-montasie op 'n standaardrails
Produk-oorsig
Siemens 6GK1102-4AA00 is 'n SIMATIC NET Industrial Ethernet OLM V2.0 wat gebruik word om koper ITP- en veseloptiese netwerksegmente in IEEE 802.3-installasies te koppel.
Die module herstel die vorm en amplitude van die sein, tydsyn die oorgedrae data weer en herstel die Ethernet-voorwoord om betroubare multi-segment-netwerke te ondersteun.
Drie industriële draai-paar-koppelaars dien eindtoestelle of addisionele ITP-segmente, terwyl twee BFOC-optiese poorte die netwerk oor multimodus-vesel uitbrei.
Sleutelfunksies
Koper/Vesel-koppeling
Koppel tot drie ITP-toestelle of -segmente en tot twee optiese netwerkkomponente.
Raam-seinvoorwaardings
Herstel amplitude, tydsyn en ontbrekende voorwoord-bis voordat Ethernet-raamwerk oorgedra word.
Industriële rails-integrasie
Gebruik oortollige 18 tot 32 V DC-invoere en word op ’n standaardrails vir kabinetinstallasie gemonteer.
Amptelike spesifikasies
| Bedryfs spanning | 18 tot 32 V DC SELV; oortollige invoere word ontkoppel |
|---|---|
| Huidige verbruik | 160 mA tipies by 24 V DC |
| Maksimum-stroomverbruik | 280 mA by 24 V DC |
| Inset Beskerming | Nie-vervangbare termiese smeltveiligheid |
| ITP-koppelinge | 3 industriële draai-paarpoorte |
| Optiese koppelvlakke | 2 BFOC-poorte |
| ITP-segmentlengte | 100 m maksimum |
| 50/125 µm-vesel-lengte | 2 600 m maksimum |
| 62,5/125 µm-vesel-lengte | 3 100 m maksimum |
| Optiese insetkrag | -33 dBm minimum |
| Afmetings | 80 × 140 × 85 mm |
| Massa | 900 g |
| Bedryfstemperatuur | 0 tot 60 °C |
| Bergtemperatuur | -40 tot 80 °C |
| Relatiewe humiditeit | 10% tot 90%, nie-kondenserend |
| Graad van beskerming | IP30 |
| Ustootklas | EN 55022 Klasse B |
| Storingweerstand | EN 50082-2 |
Gewilde Vrae
Watter netwerkmedia kan 6GK1102-4AA00 verbind?
Dit koppel industriële draai-paar-kopersegmente met multimodus-vezelsegmente deur sy ITP- en BFOC-koppelaars.
Hoe moet 6GK1102-4AA00 in ’n beheerkabinet gemonteer word?
Klip die module op ’n standaardrails en hou die boonste en onderste ventilasieopening onbelemmer vir natuurlike konveksie.
Watter voeding word vir 6GK1102-4AA00 benodig?
Verskaf ’n veilige ekstra-laevolt-DC-bron van 18 tot 32 V; die twee voedingstoegange is intern ontkoppel vir redundante voeding.
Wat is die maksimum lengte van die ITP-kabel vir 6GK1102-4AA00?
Elke industriële draai-paar-segment mag tot 100 m lank wees wanneer dit met die gespesifiseerde netwerkkomponente geïnstalleer word.
Hoe ver kan 6GK1102-4AA00 ’n veselkoppeling uitbrei?
Die gedokumenteerde voorbeelde laat toe tot 2 600 m op 50/125 µm-vesel en tot 3 100 m op 62,5/125 µm-vesel.
Watter seinvoorwaardemasfunksies bied die 6GK1102-4AA00?
Die module herstel die vorm en amplitude van die sein, tydsynchroniseer raamwerke en herstel die voorwoord voordat dit weer uitgestuur word.
Watter omgewingsbeperkings geld vir die 6GK1102-4AA00?
Bedryf dit tussen 0 en 60 °C en handhaaf relatiewe vogtigheid tussen 10% en 90%, sonder kondensasie.
