Siemens SIMADYN D 6DD1682-0CD0 SR12.2 Twaalf-sleuf-onderkas
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Gebruik slegs SIMADYN D-modules wat vir die SR12-subrak goedgekeur is.
- Handhaaf die vereiste passiewe-koelingruimte en kabinetlugvloei.
- Herstel elke module na sy gedokumenteerde gleuf voordat u die GELLYKSTROOM-voorsiening toepas.
19:15:53Siemens · SIMADYN D
6DD1682-0CD0 SR12.2 Subrack

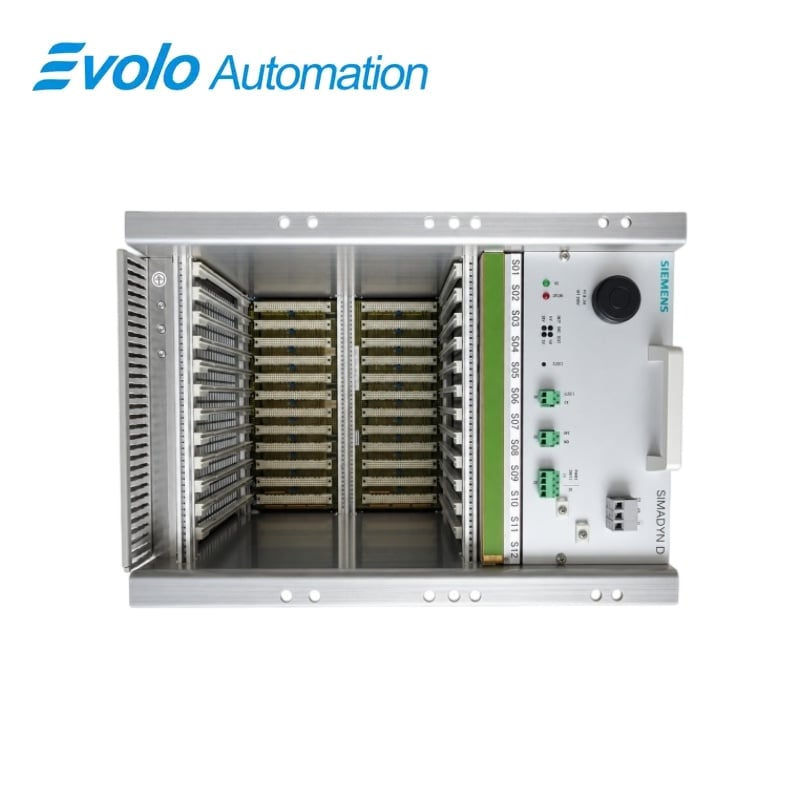

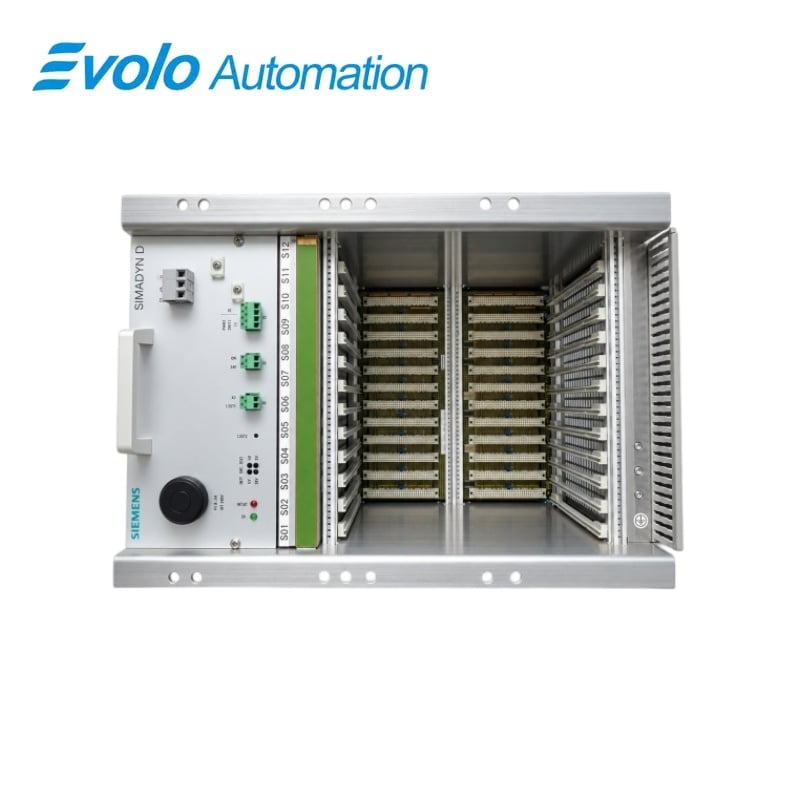

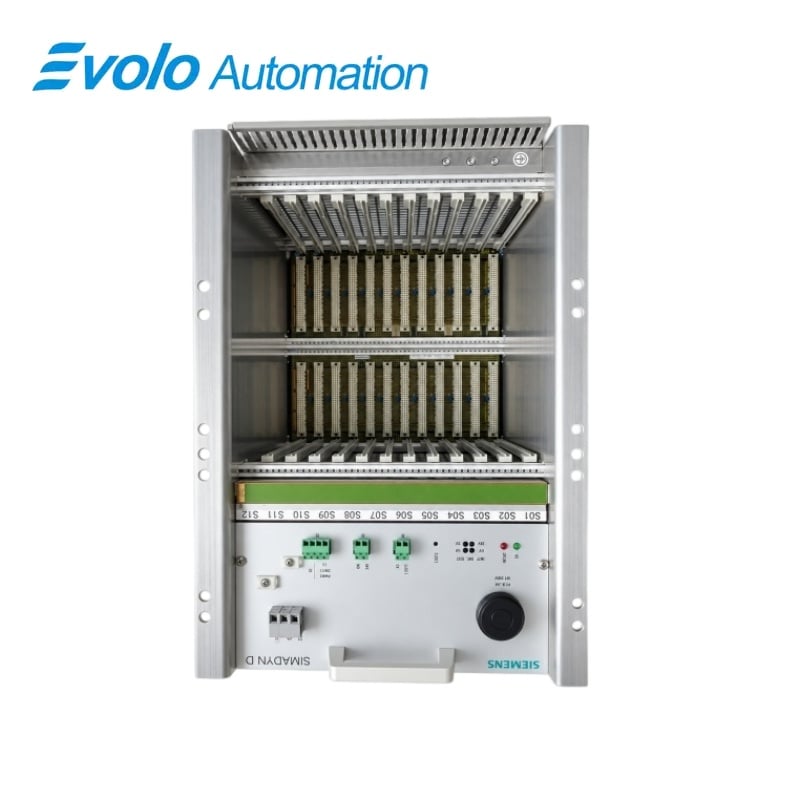

Siemens 6DD1682-0CD0 is the SIMADYN D SR12.2 subrack with twelve module positions and an integrated 24 V DC power supply for fanless modular automation assemblies.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6DD1682-0CD0 |
| Produktipe | Twaalf-sleuf outomatiseringstelsel subrack |
| Kernfunksie | Houses and powers SIMADYN D processor and I/O modules from a 24 V DC source |
| Toepassing of Kompatible Reeks | SIMADYN D-modulêre beheerstelsels |
DC-voorsiening
Use the documented 24 V DC feed and protective grounding arrangement.
Sleutoordeling
Record all twelve installed positions before transferring modules.
Passiewe verkoeling
Maintain the cabinet clearances required by the fanless design.
Produk-oorsig
Siemens 6DD1682-0CD0 is the SIMADYN D SR12.2 subrack with twelve module positions and an integrated 24 V DC power supply for fanless modular automation assemblies.
Aanvaar SIMADYN D-modules in die gedokumenteerde rakformaat. Versprei die 24 V DC-invoer deur die interne agterpaneelsisteem. Berus op kasventilasie en installasie-afstande eerder as ’n geïntegreerde ventilator.
Sleutelfunksies
Twaalf-moduleposisies
Aanvaar SIMADYN D-modules in die gedokumenteerde rakformaat.
Geïntegreerde Gelykstroomvoeding
Versprei die 24 V DC-invoer deur die interne agterpaneelsisteem.
Ventilatorlose rakontwerp
Berus op kasventilasie en installasie-afstande eerder as ’n geïntegreerde ventilator.
Amptelike spesifikasies
| Subrakbenoeming | SR12.2 |
|---|---|
| Modulposisies | 12 |
| Invoer-voorraad | 24 V DC |
| Koelmethode | Fanlose |
| Kompatible moduleformaat | 233,4 x 220 mm |
| Agterpaneelverspreiding | L-bus en C-bus |
| Voedingintegrasie | Ingebou in die subrak |
| Lynfilterklassifikasie | VDE 0871 Klas A |
| Eksterne rugsteunverbinding | X3 |
| Voorsieningskoppeling | X1 |
| Herstel Koppelvlak | Voorkant herstel-knoppie of X42-13-konneksie |
| Kragtoestand-aanduiding | Groen LED vir normale voorsiening |
| Foutaanwysing | Rooi LED vir kragvoorsieningsfout |
| Battery-toegang | Voorkant reservemagbatterykompartement |
Gewilde Vrae
Watter insetvoorsiening word vereis vir 6DD1682-0CD0?
Gebruik ’n geregelde 24 V DC-bron wat vir die volgelaaide SIMADYN D-rak ontwerp is.
Hoeveel moduleposisies is beskikbaar in 6DD1682-0CD0?
Die SR12.2-subrak bied twaalf posisies.
Bevat 6DD1682-0CD0 'n koelventilator?
Die SR12.2-weergawe is sonder ventilator en hang af van die gespesifiseerde kabinetventilasie.
Watter moduleformaat pas by 6DD1682-0CD0?
Gebruik SIMADYN D-modules in die gedokumenteerde 233,4 x 220 mm-formaat.
Watter bedrading moet ek voor die vervanging van 6DD1682-0CD0 aanteken?
Teken die X1-voorsiening, X3-reserwe, busverbindings en die volledige slotkaart aan.
Wat wys die aanwysers op 6DD1682-0CD0?
Die groen LED dui normale voorsieningsbedryf aan en die rooi LED signaliseer 'n kragfout.
Wat moet ek ondersoek voordat ek 6DD1682-0CD0 aktiveer?
Kontroleer DC-polatiteit, grondverbinding, ventilasie, agterpaneeltoestand en elke geïnstalleerde moduleposisie.
