Siemens SIMATIC NET CP 343-5 PROFIBUS-prosesoor 6GK7343-5FA01-0XE0
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Produk-oorsig
- Sleutelfunksies
- Amptelike spesifikasies
- Gewilde Vrae
- Verenigbaarheid & bestellingnota's
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
SIEMENS · SIMATIC NET S7-300

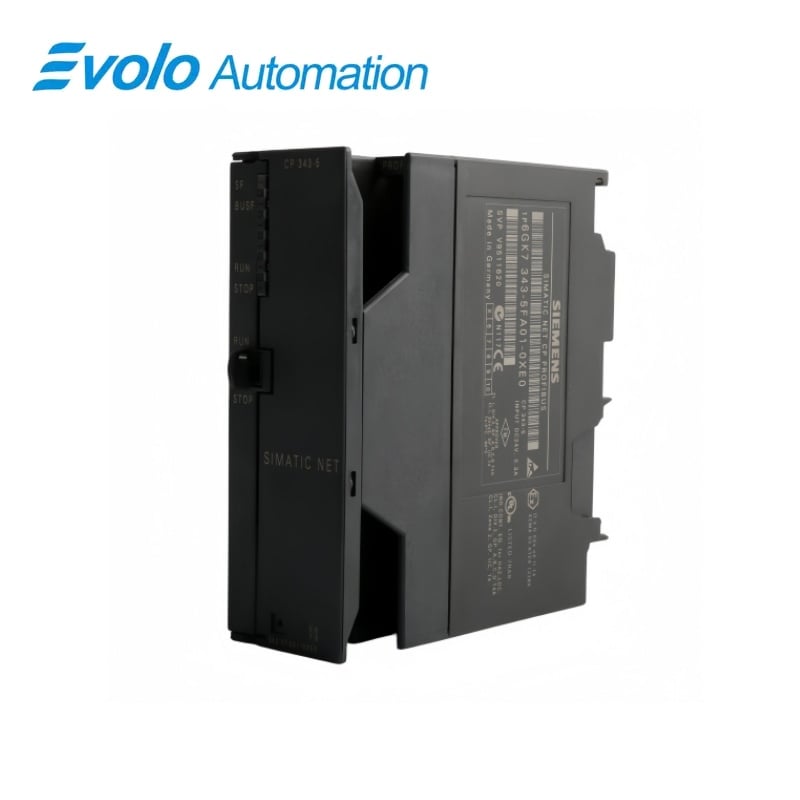

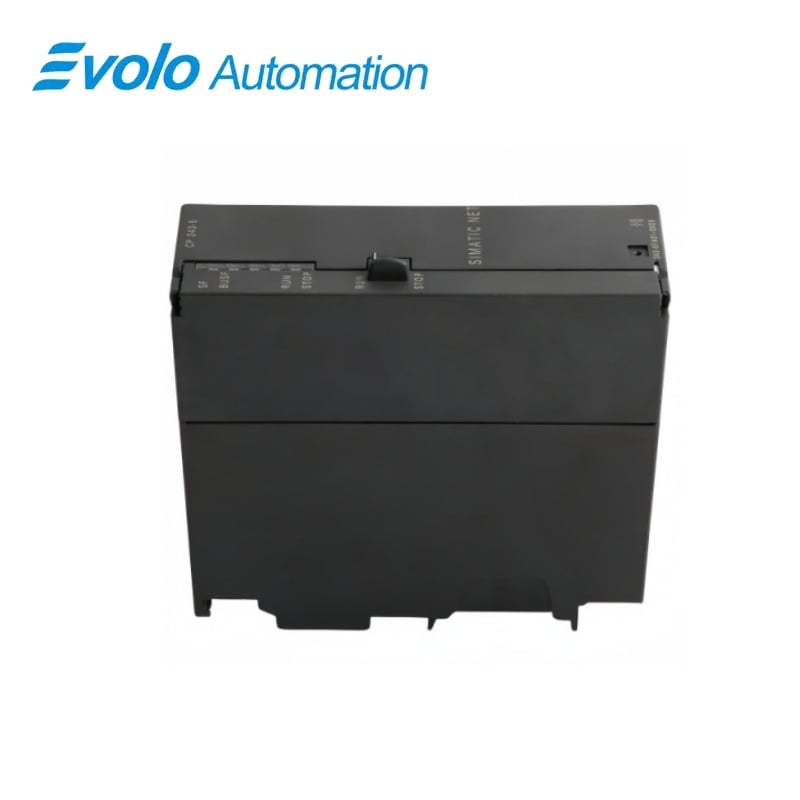

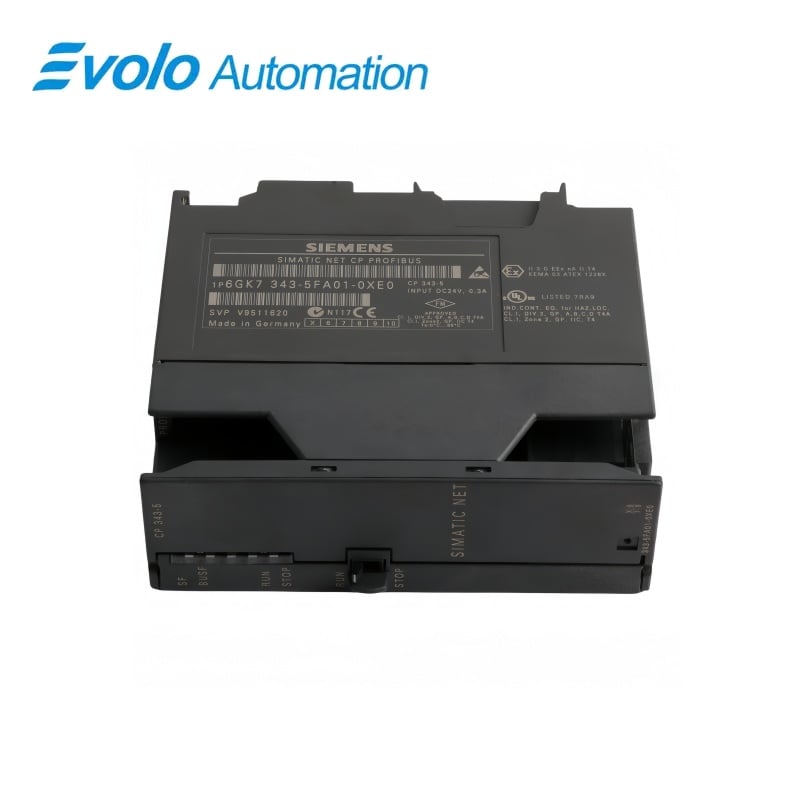

6GK7343-5FA01-0XE0 SIMATIC NET CP 343-5 PROFIBUS-prosesor
Die CP 343-5 voeg ’n 9-pen RS485 PROFIBUS-koppelvlak en ondersteunde Siemens-kommunikasiedienste by ’n S7-300-stasie toe.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6GK7343-5FA01-0XE0 |
| Produktipe | S7-300 PROFIBUS-kommunikasieprosesor |
| Kernfunksie | Verbind ’n S7-300-stasie met PROFIBUS vir FMS, S5-kompatible, PG/OP- en S7-kommunikasie |
| Toepassing of Kompatible Reeks | SIMATIC S7-300-stelsels wat ’n toegewyde 12 Mbit/s PROFIBUS-koppelvlak vereis |
Presiese identifikasie
Pas die 6GK7343-5FA01-0XE0-karakters karakter-vir-karakter aan en bevestig die volledige SIMATIC NET CP 343-5 PROFIBUS-prosesor-benaming.
Koppelvlak-uitreiking
Bevestig die geïnstalleerde voeding, poorte, velkontaktes en vereiste toebehore voor die aansluiting van die vervanging.
Konfigurasie-toets
Behou die goedgekeurde ingenieursprojek, netwerkparameters en toepassingsdata wat deur die geïnstalleerde stelsel gebruik word.
Produk-oorsig
Die CP 343-5 voeg ’n 9-pen RS485 PROFIBUS-koppelvlak en ondersteunde Siemens-kommunikasiedienste by ’n S7-300-stasie toe.
Die prosesor voeg veldbus-kommunikasie by onafhanklik van die CPU-koppelvlak. FMS-, S5-kompatible-, PG/OP- en S7-verbindings ondersteun gemengde geïnstalleerde basisse. Die 40 mm S7-300-module gebruik ’n afsonderlike 24 V-voorsiening en ’n Sub-D-bus-konnektor.
Sleutelfunksies
S7-300 PROFIBUS-uitbreiding
Die prosessor voeg veldbus-kommunikasie by onafhanklik van die CPU-koppelvlak.
Gestelde Siemens-dienste
FMS, S5-vereenselbaar, PG/OP en S7-verbindings ondersteun gemengde geïnstalleerde basisse.
Kompakte module-formaat
Die 40 mm S7-300-module gebruik 'n afsonderlike 24 V-voorsiening en 'n Sub-D-bus-konnektor.
Amptelike spesifikasies
| PROFIBUS-spoed | 9,6 kbit/s tot 12 Mbit/s |
|---|---|
| PROFIBUS-koppelvlakke | 1 |
| Veldbus-konnektor | 9-pin Sub-D-sok |
| Fisiese laag | RS485 |
| Kragkonnektuur | 4-pool terminale-konneksie |
| Agterpaneelvoorsiening | 5 V DC |
| Eksterne Versorging | 24 V DC |
| Tipiese rugpaneelstroom | 0,15 A |
| Tipiese eksterne stroom | 0.25 A |
| Tipiese drywingsverlies | 5 W |
| FMS-kommunikasie | Ondersteun |
| S5-kompatible kommunikasie | Ondersteun |
| PG/OP-kommunikasie | Ondersteun |
| S7-kommunikasie | Ondersteun |
| Bedryfstemperatuur | 0 tot +60 °C |
| Graad van beskerming | IP20 |
| Afmetings | 40 x 125 x 120 mm |
Gewilde Vrae
Wat moet 'n ingenieur oor die Profibus-tempo verifieer voor die vervanging van 6GK7343-5FA01-0XE0?
Bevestig 9,6 kbit/s tot 12 Mbit/s en vergelyk dit met die geïnstalleerde hardeware, bedrading en gestoorde konfigurasie voor verwydering.
Hoe moet Profibus-koppelvlakke aangepas word tydens die inwerkingstelling van 6GK7343-5FA01-0XE0?
Gebruik 1, dan behou die ooreenstemmende koppelvlak-, projek- en parameterinstellings tydens inbedryfstelling.
Is 6GK7343-5FA01-0XE0 geskik wanneer die projek die genoemde veldbus-konnektor vereis?
Dit ondersteun 'n 9-pin Sub-D-sokkel; die volledige stelsel moet ook aan die elektriese, meganiese en ingenieursverwante vereistes voldoen.
Watter installasie-toets is van toepassing op die fisiese laag van 6GK7343-5FA01-0XE0?
Bevestig RS485, voltooi die verwante bedrading- of konfigurasiekontroles en neem die resultaat voor aanloop vas.
Kan 6GK7343-5FA01-0XE0 vervang word sonder om die kragkonnektor te bevestig?
Nee. Bevestig die 4-polige terminaalverbinding saam met die konnektorreëling en projekinstellings voordat 'n vervanging goedgekeur word.
Hoekom is die rugplaatvoorsiening belangrik wanneer 6GK7343-5FA01-0XE0 geïntegreer word?
Die vereiste toestand is 5 V DC; 'n misverhouding kan kommunikasie, korrekte beheer of veilige bedryf verhoed.
Wat moet na die installasie van 6GK7343-5FA01-0XE0 vir eksterne voorsiening getoets word?
Toets die bedryf met 24 V DC, hersien die diagnostiek en voltooi die vereiste funksionele en veiligheidstoetse voor in diens stelling.
Verenigbaarheid & bestellingnota's
Verdraaglikheidslys
- Pas die PROFIBUS-tempo (9,6 kbit/s tot 12 Mbit/s) aan by die geïnstalleerde stelsel.
- Bevestig PROFIBUS-koppelvlakke (1) voordat kabelwerk of konfigurasie gewysig word.
- Maak 'n rugsteun van alle beskikbare projek-, parameter- en netwerkdata, en voltooi dan die vereiste funksionele en veiligheidskontroles.
