Siemens WF 470C Kleurvertoningsmodule 6FM1470-3CA25
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Produk-oorsig
- Sleutelfunksies
- Amptelike spesifikasies
- Gewilde Vrae
- Verenigbaarheid & bestellingnota's
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
SIEMENS · WF 470

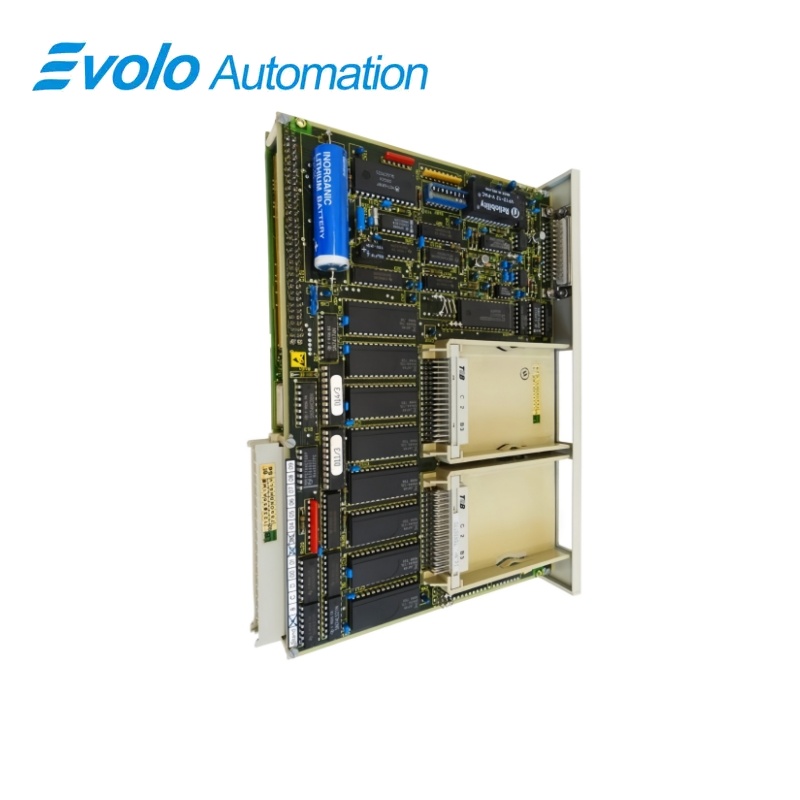

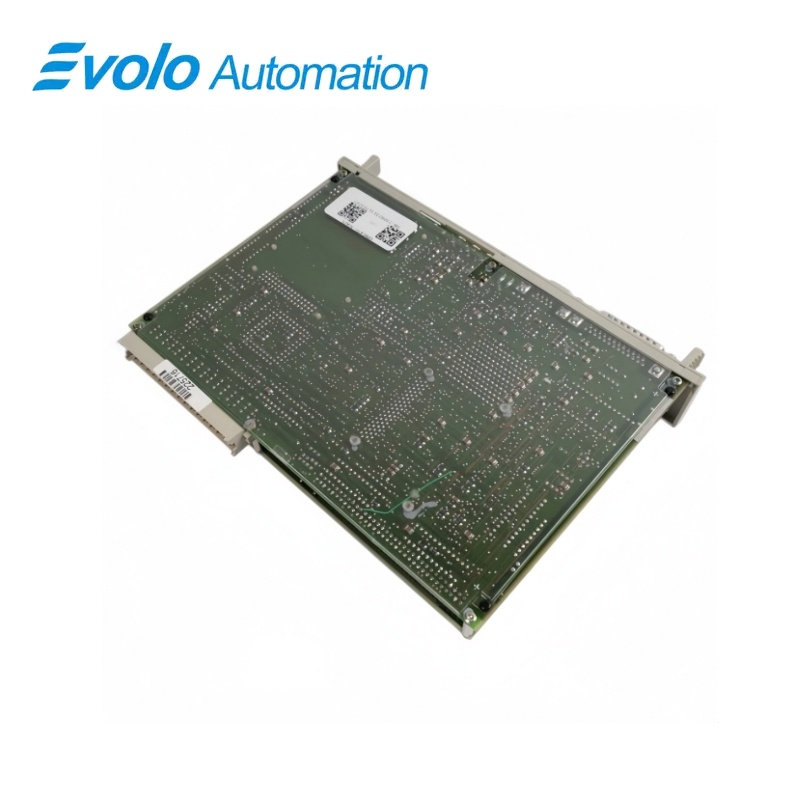

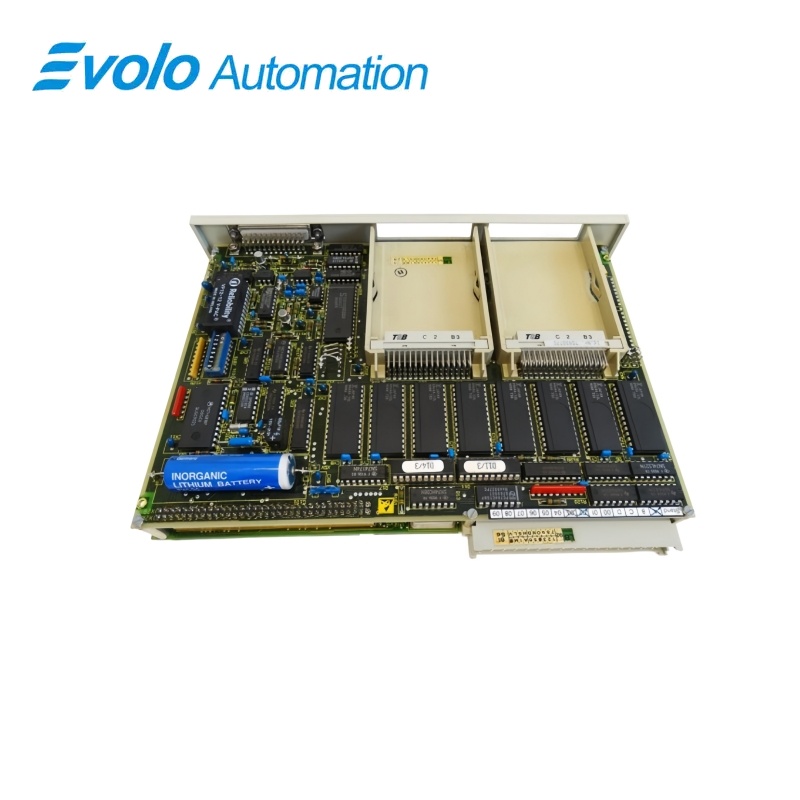

6FM1470-3CA25 WF 470C Kleurvertoonmodule
Die WF 470C is ’n kleurvertoonmodule met drie geheuesteekplekke, ’n tweede reeksinterfasing, 64 KB interne RAM en ondersteuning vir bediener-tale Duits, Engels, Frans en Russies.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6FM1470-3CA25 |
| Produktipe | kleurvertoonmodule |
| Kernfunksie | Verskaf veeltalige bedienervisualisering met uitbreibare geheue |
| Toepassing of Kompatible Reeks | WF 470 masjienwerktuigbeheerstelsels |
Presiese identifikasie
Pas die 6FM1470-3CA25-karakters karakter-vir-karakter aan en bevestig die volledige WF 470C Kleurvertoonmodule-benaming.
Koppelvlak-uitreiking
Bevestig die geïnstalleerde voeding, poorte, velkontaktes en vereiste toebehore voor die aansluiting van die vervanging.
Konfigurasie-toets
Behou die goedgekeurde ingenieursprojek, netwerkparameters en toepassingsdata wat deur die geïnstalleerde stelsel gebruik word.
Produk-oorsig
Die WF 470C is ’n kleurvertoonmodule met drie geheuesteekplekke, ’n tweede reeksinterfasing, 64 KB interne RAM en ondersteuning vir bediener-tale Duits, Engels, Frans en Russies.
Die module verskaf die kleurvertoonhardeware wat deur die WF 470C-bedienerstelsel gebruik word. Drie toegewyde steekplekke aanvaar die gespesifiseerde geheuemodule vir die geïnstalleerde konfigurasie. Ondersteuning vir Duits, Engels, Frans en Russies word vir hierdie module-weergawe geïdentifiseer.
Sleutelfunksies
Kleurbedienervertoning
Die module verskaf die kleurvertoningshardeware wat deur die WF 470C-bedienerstelsel gebruik word.
Uitbreibare programhulpbronne
Drie toegewyde gleuwe aanvaar die gespesifiseerde geheuemodule vir die geïnstalleerde konfigurasie.
Veeltalige bedryf
Duitse, Engelse, Franse en Russiese taalondersteuning is vir hierdie module-weergawe geïdentifiseer.
Amptelike spesifikasies
| Mikroprosessor | INTEL 80C186 teen 12 MHz |
|---|---|
| Bedryfstelsel | RMS real-time bedryfstelsel |
| Bedryfsagtewaregeheue | 256 KB OTPROM-geheuekaart |
| Gebruiker se geheuestoormedium | RAM- of EPROM-module |
| Gebruiker se geheuekapasiteit | Tot 3 × 128 KB vir WF 470 B/C |
| Tyd | Hardewareklok met ’n maksimum afwyking van 3 minute per maand |
| SIMATIC S5-datakoppeling | Dubbelpoort-RAM met ’n oordraggebied van 256 grepe |
| BAS-monituitvoer | RGB/BAS by 0,7 VSS na 75 Ω per rooi, groen en blou kanaal |
| BAS-sinkronisasie | VSYNC en HSYNC op die groen kanaal |
| TTL-moniteuruitset | R-, G-, B-, VSYNC- en HSYNC-signaallyne |
| PG-reekskoppelvlak | Beskikbaar vir programmeerderverbinding |
| Kompatible beheerderfamilie | SIMATIC S5 115U-, 135U- en 155U-beheerders |
| Voorsieningsreëling | 5 V DC via die SIMATIC S5-bus en eksterne 24 V vir 'n aktiewe TTY-koppelvlak |
| Huidige verbruik | 1,8 A wanneer volledig toegerus vir WF 470 B/C |
| Bordformaat | Dubbelhoogte-Eurokaartformaat |
| Bufferbatterye | Lithium LS 12420 CNA, 3,5 V en 800 mAh |
| Bedryfstemperatuur | 0 tot 55 °C |
| Berging en vervoer omgewingsomstandighede | −40 tot +70 °C |
| Grafika | 256 × 512 pixels met ’n 50 Hz herhaalfrekwensie |
| Koeling | Lae-kragtegnologie maak werking sonder ventilators moontlik |
Gewilde Vrae
Hoeveel geheuemodule kan aan 6FM1470-3CA25 vasgemaak word?
Die hardeware verskaf drie gleuwe vir die gespesifiseerde geheuesteunmodules.
Watter bediener tale word deur 6FM1470-3CA25 ondersteun?
Duits, Engels, Frans en Russies word deur hierdie module weergawe ondersteun.
Sluit 6FM1470-3CA25 ’n addisionele reeksverbinding in?
Ja; ’n tweede reekskoppelvlak is ingesluit.
Hoeveel interne RAM is beskikbaar in 6FM1470-3CA25?
Die module bevat 64 KB interne RAM.
Is 6FM1470-3CA25 ’n monochroom vertoonmodule?
Nee; hierdie WF 470C-weergawe verskaf kleurvertoonuitset.
Wat moet ek red voordat ek 6FM1470-3CA25 vervang?
Behou die geïnstalleerde konfigurasie, taaldata en alle inhoud van die geheuetegels voordat die eenheid verwyder word.
Wat moet ek fisies vergelyk voor die installasie van 6FM1470-3CA25?
Verifieer die volledige artikelnommer, koppelaarrangskikking, geïnstalleerde geheuetegels, seriele bedrading en kabinetinstallasie.
Verenigbaarheid & bestellingnota's
Verdraaglikheidslys
- Gebruik die module slegs in die ooreenstemmende WF 470-hardeware- en sagtewarekonfigurasie.
- Neem die geïnstalleerde geheuetegels en tweede seriele-koppelingsbedrading op voor verwydering.
- Behou al die beskikbare program- en taaldata voordat die vertoonmodule vervang word.
