Siemens SIMATIC S7-400 6ES7461-4AA01-0AA0 IM 461-4 Ontvanger-koppelmodule
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Koppel die ontvanger slegs met die gespesifiseerde IM 460-4-sender.
- Verskaf ’n afsonderlike goedgekeurde voeding vir die afstande-uitbreidingkas.
- Gebruik nie hierdie skakel vir modules wat K-bus-kommunikasie benodig nie.
SIEMENS · SIMATIC S7-400

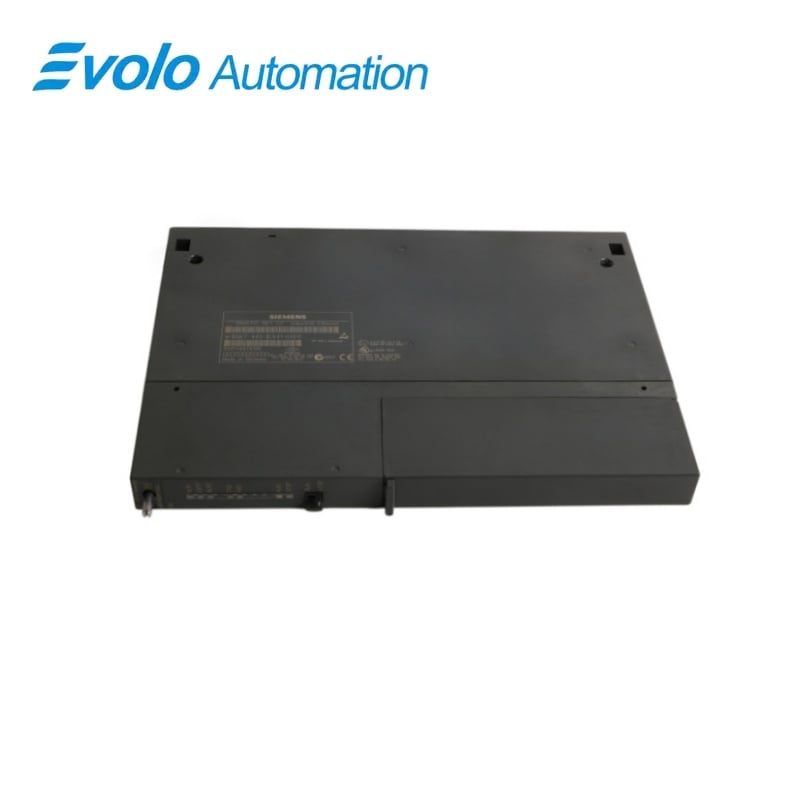

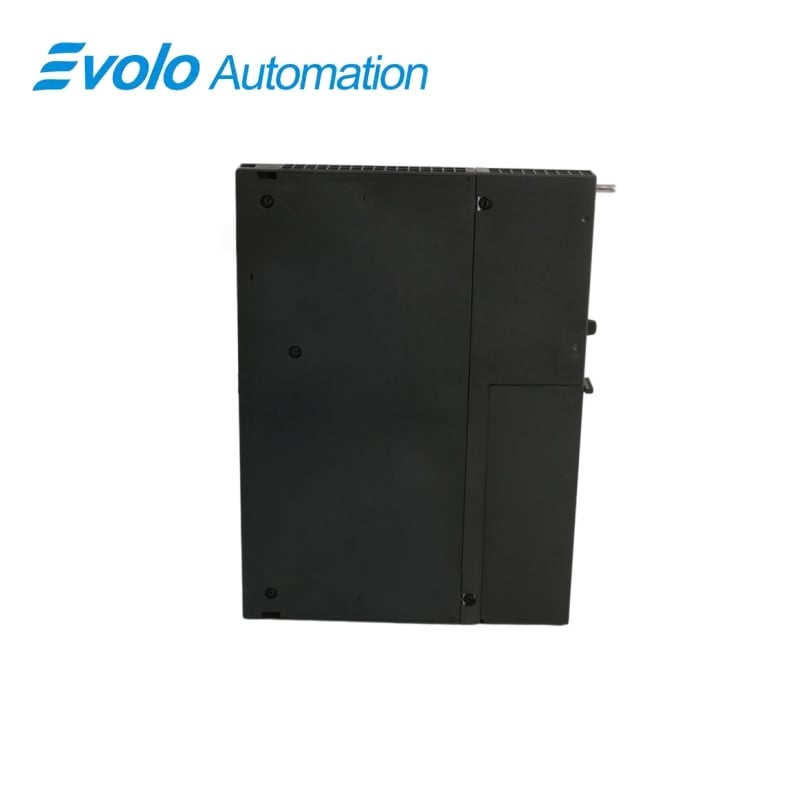

6ES7461-4AA01-0AA0 IM 461-4 Ontvanger-koppelmodule
Die 6ES7461-4AA01-0AA0 IM 461-4 verbind ’n afgeleë S7-400-uitbreidingskas met ’n IM 460-4-sender oor afstande van tot 600 m sonder spanning-oordrag of K-bus.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7461-4AA01-0AA0 |
| Produktipe | Langafstand-ontvangerkoppelvlak vir S7-400-uitbreidingskas |
| Kernfunksie | Ontvang die uitbreidingsbus-konneksie vanaf ’n IM 460-4-sender oor afstande tot 600 m |
| Toepassing of Kompatible Reeks | Verspreide SIMATIC S7-400-rakkonfigurasies sonder K-bus-kommunikasie |
Presiese identifikasie
Pas 6ES7461-4AA01-0AA0 karakter vir karakter aan voor vervanging.
Koppelvlaktoets
Bevestig die geïnstalleerde voeding, terminale, netwerk- en velddraadverbindings.
Projekrugsteun
Behou die geverifieerde konfigurasie- en toepassingsdata voor ruiling.
Produk-oorsig
Die 6ES7461-4AA01-0AA0 IM 461-4 verbind ’n afgeleë S7-400-uitbreidingskas met ’n IM 460-4-sender oor afstande van tot 600 m sonder spanning-oordrag of K-bus.
Die ontvanger ondersteun verspreide rak-konneksies met ’n totale padlengte tot 600 m. Die module word saam met die IM 460-4-sender in die sentrale rak gebruik. Geen werkspanningword deur die koppelingskoppelvlak oorgedra nie.
Sleutelfunksies
Langafstand-rakkoppeling
Die ontvanger ondersteun verspreide rak-konneksies met ’n totale padlengte tot 600 m.
Gedefinieerde IM-koppeling
Die module word saam met die IM 460-4-sender in die sentrale rak gebruik.
Onafhanklike uitbreidingsrakvoorsiening
Geen bedryfs-spanning-oordrag word deur die koppelingskakel verskaf nie.
Amptelike spesifikasies
| Koppelvlakrol | Ontvangermodule |
|---|---|
| Passende Transmitter | IM 460-4, 6ES7460-4AA01-0AB0 |
| Maksimum Koppelafstand | 600 m |
| Rakopstelling | Gedistribueerde S7-400-uitbreidingsrak |
| Spannings-oordrag oor skakel | Nie verskaf nie |
| K-Bus-kommunikasie | Nie verskaf nie |
| Agterpaneelvoorsiening | 5 V DC |
| Goedgekeurde omgewingsreeks | 0 tot +60 °C |
| Temperatuurklas | T4 in die gedokumenteerde gevaarlike-plekgoedkeuring |
| Verbindingsvereiste | Gewyde IM 460-4/IM 461-4 koppelkabelstelsel |
| Sisteemplatform | SIMATIC S7-400 |
| Installasieposisie | Uitbreidingskasontvangergleuf volgens die kasontwerp |
| Kasvoorraadvereiste | Afsonderlike versoenbare S7-400-voorraadverskaffer in die uitbreidingskas |
| Moduilverwisselingsbasis | Presiese IM 461-4-hardeware- en kabelskikking |
Gewilde Vrae
Watter transmissie-apparaat moet met 6ES7461-4AA01-0AA0 gepaar word?
Gebruik die ooreenstemmende IM 460-4 in die sentrale rak.
Hoe ver kan die rakskakeling met 6ES7461-4AA01-0AA0 loop?
Die gedokumenteerde maksimum koppelafstand is 600 m.
Verskaf 6ES7461-4AA01-0AA0 krag aan die uitbreidingsrak?
Nee, die afgeleë rak vereis sy eie kompatible S7-400-kragvoorsiening.
Kan kommunikasiebusfunksies deur 6ES7461-4AA01-0AA0 gaan?
Nee, hierdie koppelvlakweergawe verskaf nie die K-bus nie.
Wat moet voor die vervanging van 6ES7461-4AA01-0AA0 gecontroleer word?
Bevestig die gepaarde transmitter, kabelroete, rak-kragvoorsiening, modulegleuf en aarding.
Watter installasietemperatuur geld vir 6ES7461-4AA01-0AA0?
Gebruik dit binne die goedgekeurde omgewingsbereik van 0 tot 60 °C vir die gedokumenteerde installasie.
Wat moet na inwerkingstelling van 6ES7461-4AA01-0AA0 getoets word?
Controleer kas-kommunikasie, module-diagnose, afstande-voeding en die volledige uitbreiding-kas I/O-beeld.
