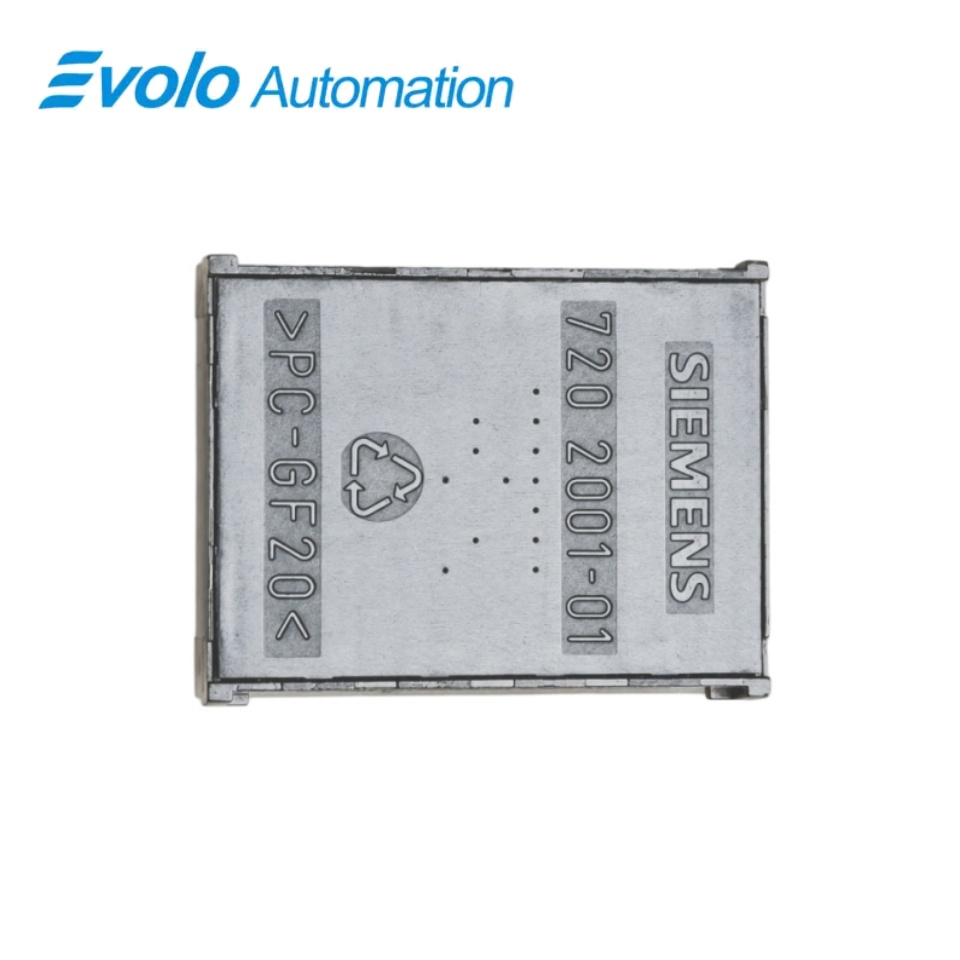

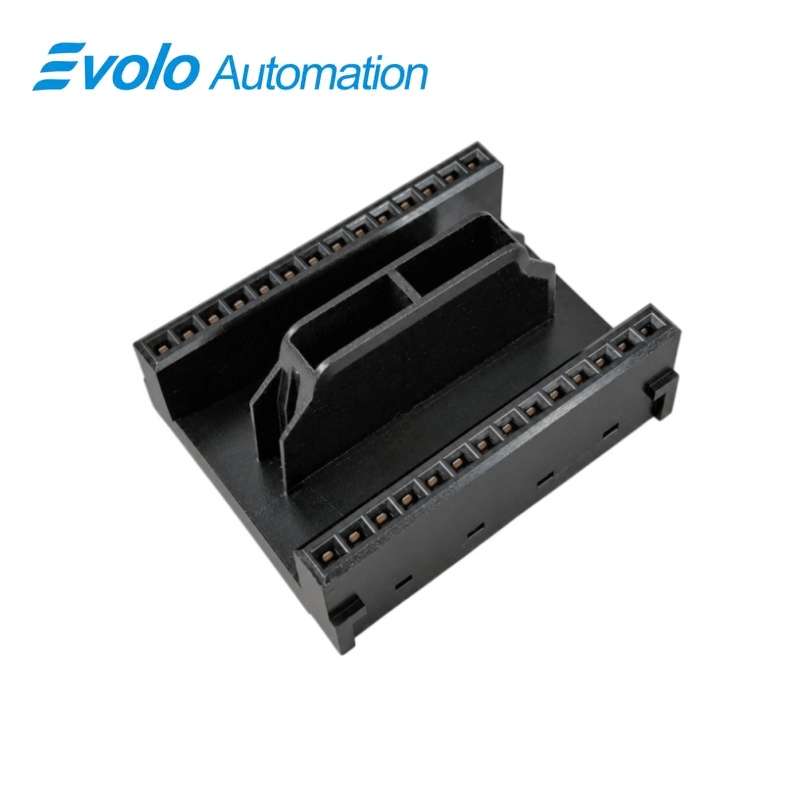

Siemens 6ES7390-0AA00-0AA0 SIMATIC S7-300 Agterkant-bus-konnektor
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Beplan die konnektor-ketting vanaf die CPU deur die geïnstalleerde module-ry.
- Laat die finale module sonder 'n verbindingsstuk na die einde van die ry.
- Behou die korrekte voorste verbindingsstuk vir sensor- en aktuatorbedrading.
- Installeer die busverbindingsstukke voordat aangrensende modules saamgebring word.
6ES7390-0AA00-0AA0 SIMATIC S7-300 Agterpaneelbus-konnektor
’n Vervangende agterpaneelbus-konnektor vir die intermoduulverbinding binne ’n SIMATIC S7-300-opstelling.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7390-0AA00-0AA0 |
| Produktipe | Busverbindingsstuk |
| Kernfunksie | Intermoduul-agterpaneelkontinuïteit |
| Toepassing | S7-300-moduulopstellings |
Aggleut-koppeling
Die konnektor verbind aanliggende CPU-, sein-, funksie-, kommunikasie- of koppelvlakmoduulposisies.
Monteervolgorde
Begin die konnektorreeks by die CPU en laat die laaste moduul sonder ’n konnektor na regs.
Diensvervanging
Dieselfde vervangingskonnektor word onder S7-300-moduultoebehore gelys, insluitend FM 350-2 en SM 331.
Produk-oorsig
6ES7390-0AA00-0AA0 verskaf die vervangende agterpaneelverbinding wat tussen module in ’n SIMATIC S7-300-opstelling gebruik word.
Dit behoort tot die interne moduulry, eerder as die sensor- en aktuatorbedrading aan die voorkant, en word geïnstalleer terwyl die module op die monteringsrail saamgestel word.
Sleutelfunksies
Gaan voort met die interne moduleketting
Die aansteek-konnektor stel die agterpaneelverbinding daar soos aangrensende S7-300-module vir mekaar opmekaar geplaas word.
Steun die gespesifiseerde rakopstelvolgorde
Konnektore word begin installeer by die CPU voordat die module op die rails bymekaar gebring word.
Vervang 'n ontbrekende module-toebehore
Die konnektor is beskikbaar as 'n afsonderlike vervangstuk vir kompatible S7-300 sein- en funksiemodule-installasies.
Amptelike spesifikasies
| Benaderde konnektor-gewig | 13 g |
|---|---|
| Module-aanpasmetode | Aansteek-busverbinding |
| Verbonde moduleklasse | CPU-, sein-, funksie-, kommunikasie- en koppelvlakmodules |
| Rak Konfigurasie | Standaard monteringsrail-konfigurasie |
| RoHS-Vervulling | RoHS-volgenssprekend sedert 25 November 2009 |
| REACH-verklaring: lood | Verklar bo 0,1% gewigsgewys in bestanddeelartikels |
| REACH-verklaring: PFBS en sy soutstowwe | Verklar bo 0,1% gewigsgewys in bestanddeelartikels |
| ETIM-klassifikasie | EC002584; ETIM-weergawes 7, 8, 9 en 10 |
Gewilde Vrae
Verbind 6ES7390-0AA00-0AA0 die sensore direk aan ’n S7-300-invoermoduul?
Nee, dit is die interne agterpaneelkonnektor, terwyl sensor- en aktuatorvelddrade deur die moduul se voorste konnektor verbind word.
Waar moet ek begin om 6ES7390-0AA00-0AA0-konnektors in ’n moduulry te installeer?
Begin by die CPU en gaan voort na die aangrensende sein-, funksie-, kommunikasie- of koppelingsmodule.
Moet die laaste module van die samestelling 6ES7390-0AA00-0AA0 ontvang?
Nee, die laaste module ontvang nie ’n buskonnektor na die einde van die samestelling nie.
Is 6ES7390-0AA00-0AA0 een van die vervangkonnektors vir ’n FM 350-2?
Ja, die konnektor is ingesluit in die FM 350-2-lys van S7-300-vervangstukke.
Kan 6ES7390-0AA00-0AA0 gebruik word wanneer ’n SM 331 analoog-insetmodule saamgestel word?
Ja, die SM 331-besteldata identifiseer hierdie bus-konnektor as die ooreenstemmende vervangings-toebehore.
Sal die CPU-pakket gewoonlik 6ES7390-0AA00-0AA0 vir die aangrensende verbinding voorsien?
Die installasieinstruksies identifiseer die CPU as die uitsondering tot die module wat met ’n bus-konnektor verskaf word.
Moet ek 6ES7390-0AA00-0AA0 installeer voordat ek die aangrensende module op die rails bymekaarvoeg?
Ja, steek eers die konnektors in die vereiste module in, voeg dan die module aan die rail toe en skuif elkeen teen sy aangrensende een vas.
