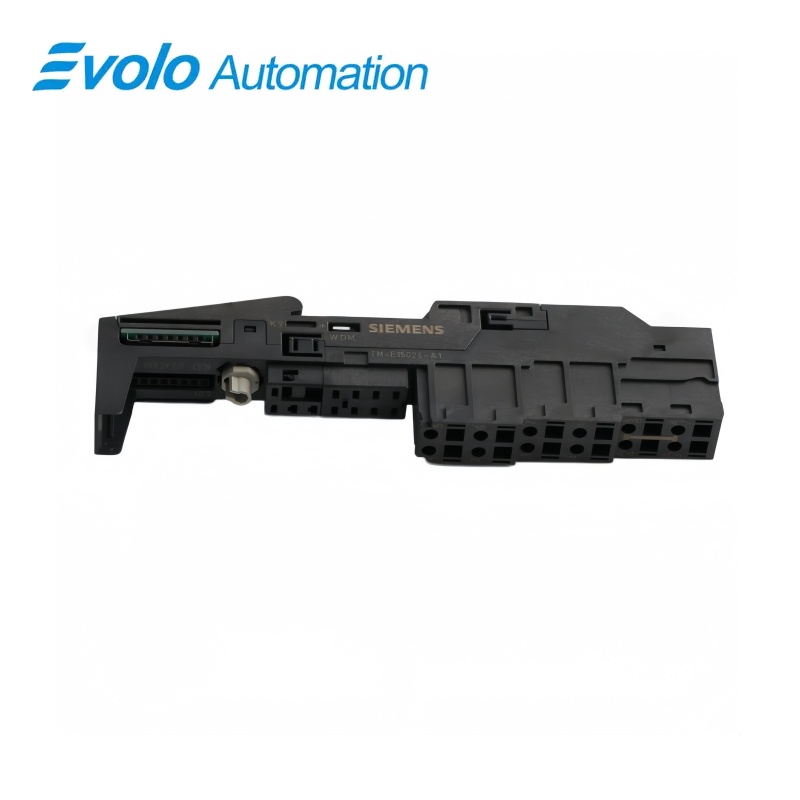

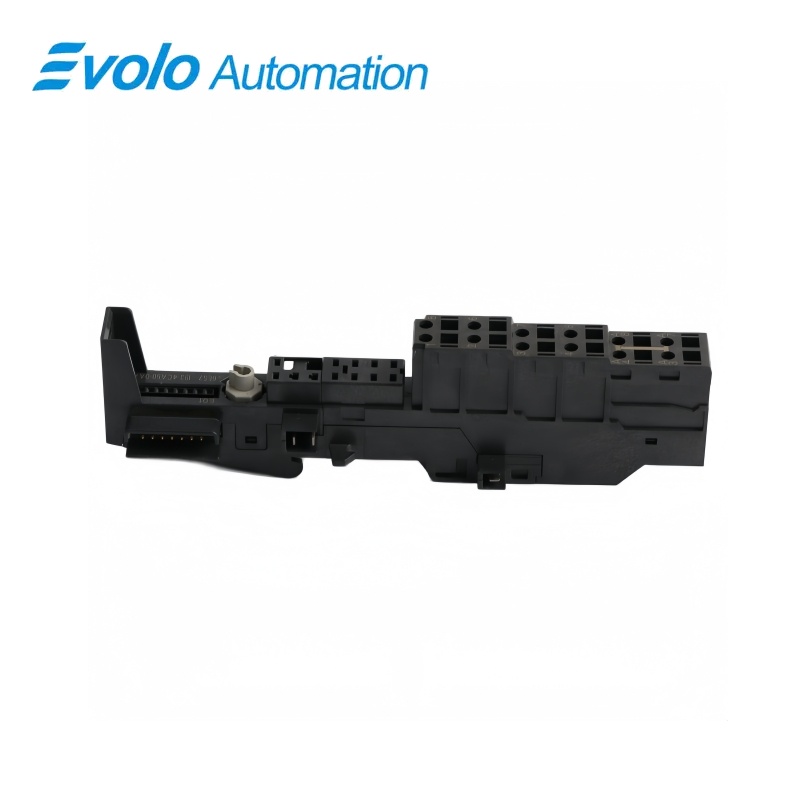

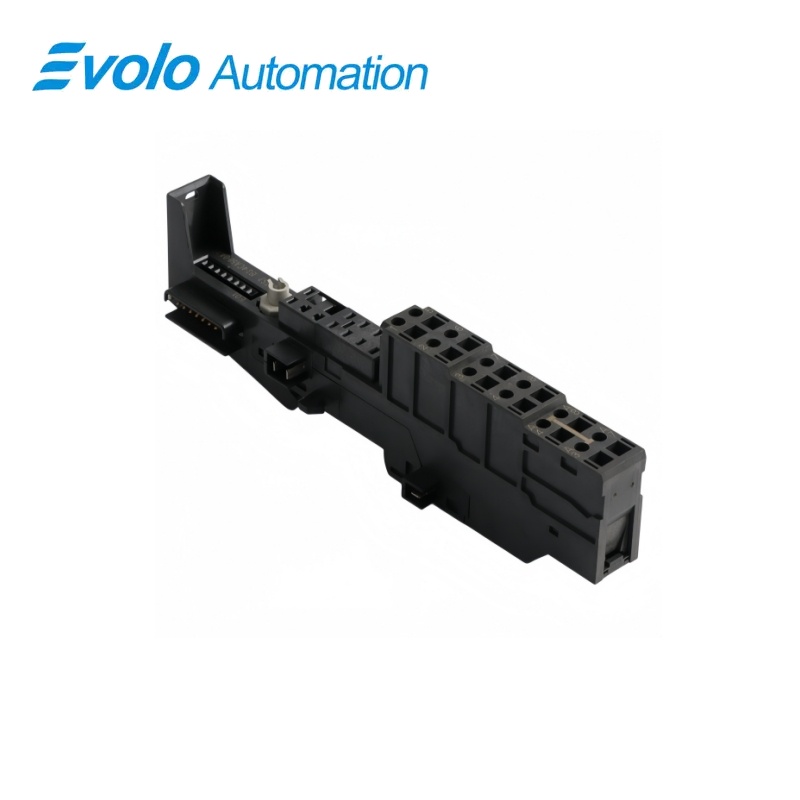

Siemens 6ES7193-4CA50-0AA0 SIMATIC ET 200S TM-E15C26-A1 Universele terminaalmodule
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Pas genommerde terminale aan die ingevoegde elektroniese module aan.
- Behandel al vier AUX1-posisies as dieselfde hulpbus.
- Maak voorsiening vir die 157 mm behuisinghoogte.
- Gebruik die veerterminal-geleierbereidingsreëls.
6ES7193-4CA50-0AA0 SIMATIC ET 200S TM-E15C26-A1 Universele terminaalmodule
’n Universele veerterminalbasis met agt genommerde seinposisies en vier afsonderlike AUX1-verbindinge.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7193-4CA50-0AA0 |
| Produktipe | Universele elektroniese modulebasis |
| Kernfunksie | Uitgebreide sensor- en aktuatoraansluiting |
| Toepassing | ET 200S elektroniese modules |
Volledige genommerde terminaalstel
Die genommerde verbindinge 1–8 word vir die elektroniese module behou.
Vier bykomende verbindinge
A3, A4, A7 en A8 verskaf plaaslike toegang tot die deurlopende AUX1-potensiaal.
Hoog universele formaat
Die 157 mm terminale-uitreiking bied spasie vir die addisionele aansluitingspunte.
Produk-oorsig
6ES7193-4CA50-0AA0 verskaf die universele TM-E15C26-A1 terminalepatroon met veerbelaste velddraadverbindings.
Die elektroniese module ken die agt genommerde terminale toe, terwyl vier ekstra hulp-posities meer omvangryke velddraadverbindings ondersteun sonder dat hierdie genommerde posisies gebruik word.
Sleutelfunksies
Behou al die seinposisies
Terminale 1 tot 8 is beskikbaar vir die ingevoegde elektroniese module en sy stroombaan-toekennings.
Plaas hulpgeleiers afsonderlik
Vier hulpterminale verbind direk met die deurlopende AUX1-bus.
Beveilig geleiers met veerkontakte
ʼN 3 mm-skroewedraaier bedryf die veer-meganisme nadat elke geleier tot die gespesifiseerde lengte ontbloot is.
Amptelike spesifikasies
| Terminaalopstelling | 2 × 6-verbindinge |
|---|---|
| Verbindingstegnologie | Veerbelaste terminale |
| Genommerde terminaalposisies | 1–8 |
| AUX1-klemposisies | A3, A4, A7 en A8 |
| Hulpspoor-bediensingsrigting | Aanhoudend na die potensiaalgroep aan die linkerkant |
| Bare soliede en buigsame geleierreeks | 0,14–2,5 mm² |
| Buigsame geleierreeks met ferrule | 0,14–1,5 mm² |
| Lengte van draadontbloting | 11 mm |
| Geleiers per terminal | 1; alternatief 2 wat saam tot 1,5 mm² in ’n gedeelde ferrule tel |
| Maksimum draadisolasiemeter | 3,1 mm by 1,5 mm²; 3,8 mm by 2,5 mm² |
| Terminal opnamehulpmiddel | Skroewedraaier met 3 mm lemmet |
| Afmetings (B × H × D) | 15 × 157 × 43 mm |
| Benaderde modulegewig | 70 g |
Gewilde Vrae
Vervang 6ES7193-4CA50-0AA0 terminale 4 en 8 om AUX1 te verskaf?
Nee, die universele uitleg behou genommerde terminale 1–8 en verskaf vier afsonderlike hulpterminale.
Hoe los ek ʼn veerkontak op 6ES7193-4CA50-0AA0 vry?
Voeg ʼn skroewedraaier met ʼn 3 mm-blad in die boonste ronde opening in om die geleier wat in die onderste vierkantige opening vasgehou word, vry te stel.
Kan 6ES7193-4CA50-0AA0 die hulp-potensiaal tussen aangrensende groepe skei?
Nee, sy AUX1-bus is elektries deurlopend na die potensiaalgroep aan die linkerkant.
Sal 6ES7193-4CA50-0AA0 in dieselfde vertikale omhulsel as ’n 120 mm terminaalbasis pas?
Nee, hierdie universele basis is 157 mm hoog en benodig die ooreenstemmende addisionele ruimte.
Watter voorbereide geleiergrootte kan ek aan 6ES7193-4CA50-0AA0 verbind?
Buigsame geleiers met krimpkousies mag dwarsdeursnitte van 0,14 tot 1,5 mm² hê.
Neem 6ES7193-4CA50-0AA0 die 4DO ST-module 6ES7132-4BD02-0AA0 aan?
Ja, die universele TM-E15C26-A1 veerterminaalbasis word onder die kompatible terminaalmoduleopsies vir daardie uitsetmodule ingesluit.
Hoeveel isolasie moet verwyder word voordat 6ES7193-4CA50-0AA0 bedraad word?
Verwyder 11 mm isolasie voordat elke geleier in die terminaal ingevoeg word.
