Siemens 6ES7193-4CA40-0AA0 SIMATIC ET 200S TM-E15S26-A1 Universele terminaalmodule
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Pas die geïnstalleerde elektroniese module aan by die genommerde klemme 1–8.
- Wys dieselfde beplande hulpspanning toe aan A3, A4, A7 en A8.
- Maak voorsiening vir die 157 mm behuisinghoogte.
- Tel vyf terminaalbasisse per verpakkingseenheid.

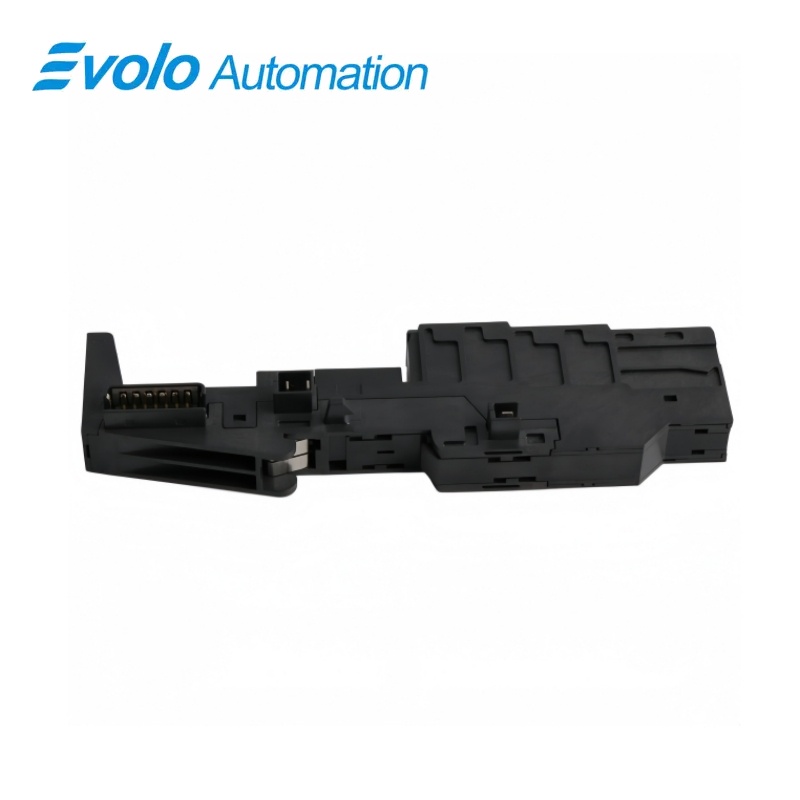

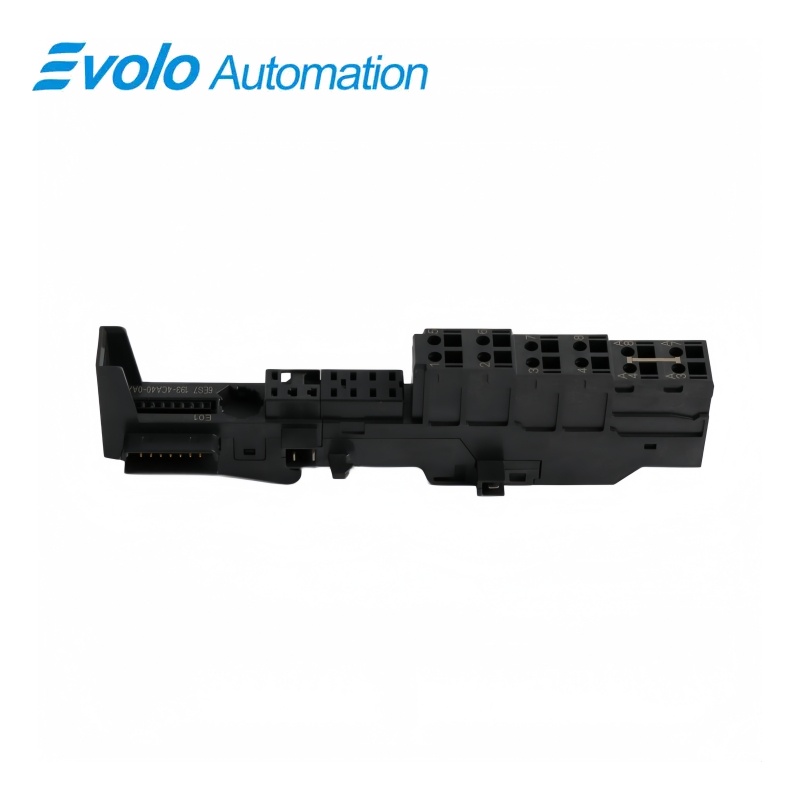

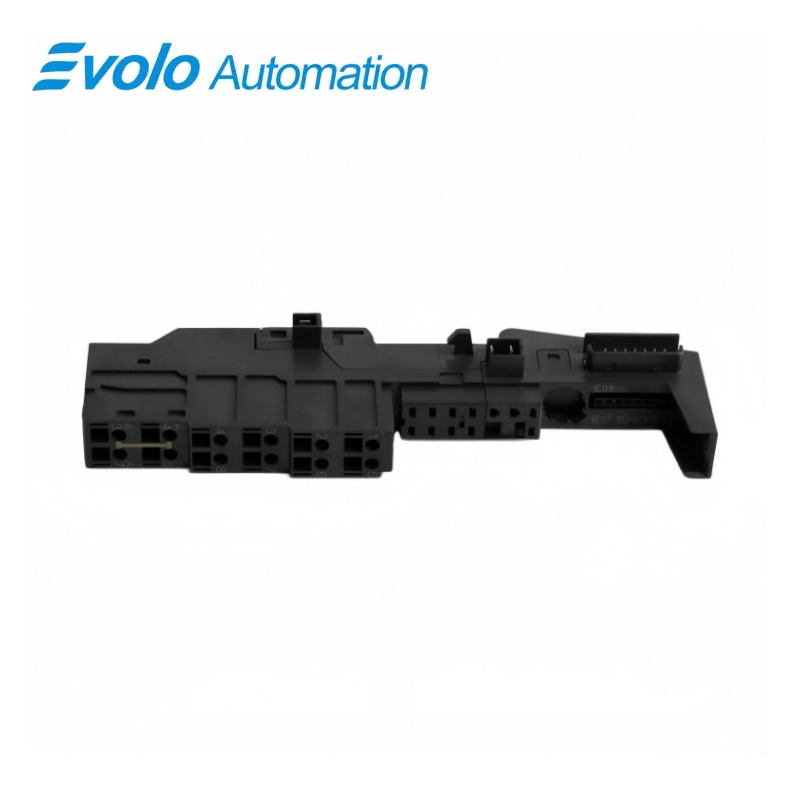

6ES7193-4CA40-0AA0 SIMATIC ET 200S TM-E15S26-A1 Universele terminaalmodule
’n Universele skroefterminaalbasis met agt genommerde aansluitings en vier toeganklike AUX1-terminale.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7193-4CA40-0AA0 |
| Produktipe | Elektroniese modulebasis |
| Kernfunksie | Universele velddraadafsluiting |
| Toepassing | 15 mm ET 200S elektroniese modules |
Universele terminaalvoorsiening
Die 2 × 6-opstelling verskaf terminale 1–8 plus vier bykomende aansluitingspunte.
Vier AUX1-posisies
A3, A4, A7 en A8 verbind na die deurlopende bykomende potensiaalbus.
Uitgebreide bedradingruimte
’n 157 mm hoë behuising bied plek vir die addisionele terminaalspoor teen ’n stasie-afstand van 15 mm.
Produk-oorsig
6ES7193-4CA40-0AA0 is die TM-E15S26-A1 universele terminaalbasis vir 15 mm ET 200S elektroniese modules.
Dit kombineer agt module-toegewysde genommerde terminale met vier AUX1-verbindinge, wat ’n vollediger verbindingpatroon vir sensor- en aktuatorkringte verskaf.
Sleutelfunksies
Ontbloot die volledige seinterminaalstel
Die ingevoegde elektroniese module bepaal die toewysing van die genommerde terminale 1 tot 8.
Versprei ’n bykomende potensiaal plaaslik
A3, A4, A7 en A8 verskaf toegang tot die deurlopende AUX1-bus vir die beplande beskermingsgeleier- of toepassingspotensiaal.
Voordraad die terminaalry
Die basis kan gemonteer en gedraad word voordat die elektroniese module ingevoeg word, deur beheerde skroefterminaal-aanstyfing te gebruik.
Amptelike spesifikasies
| Terminaalopstelling | 2 × 6-verbindinge |
|---|---|
| Verbindingstegnologie | Skroefterminalle |
| AUX1-klemposisies | A3, A4, A7 en A8 |
| AUX1-busroetebeplanning | Aanhoudend na die potensiaalgroep aan die linkerkant |
| Elektroniese-module-terminaalposisies | Genommerde klemme 1–8 |
| Bare soliede en buigsame geleierreeks | 0,14–2,5 mm² |
| Buigsame geleierreeks met ferrule | 0,14–1,5 mm² |
| Lengte van draadontbloting | 11 mm |
| Geleiers per verbinding | 1; alternatief 2 wat saam tot 1,5 mm² in ’n gedeelde ferrule tel |
| Maksimum draadisolasiemeter | 3,1 mm by 1,5 mm²; 3,8 mm by 2,5 mm² |
| Bedradingstool en -moment | 3 mm-skroewedraaier; 0,4–0,7 N·m |
| Afmetings (B × H × D) | 15 × 157 × 43 mm |
| Benaderde modulegewig | 83 g |
Gewilde Vrae
Kan 6ES7193-4CA40-0AA0 aanvullende klemme verskaf sonder om die genommerde posisies 4 en 8 op te offer?
Ja, die universele basis behou genommerde terminale 1–8 en verskaf afsonderlike AUX1-toegang by A3, A4, A7 en A8.
Hoeveel aanvullende landingspunte is beskikbaar op 6ES7193-4CA40-0AA0?
Vier AUX1-terminale is beskikbaar by A3, A4, A7 en A8.
Sal 6ES7193-4CA40-0AA0 die aanvullende potensiaal van die voorafgaande groep isoleer?
Nee, sy AUX1-bus bly elektries kontinu met die potensiaalgroep aan die linkerkant.
Het 6ES7193-4CA40-0AA0 meer kas hoogte nodig as ’n 132 mm TM-E-basis?
Ja, die universele skroef-terminalmodule is 157 mm hoog, dus maak ruimte vir sy hoër terminalopstelling.
Kan ek 6ES7193-4CA40-0AA0 onder die 4DI DC24V ST-module 6ES7131-4BD01-0AA0 gebruik?
Ja, die universele TM-E15S26-A1-skroefbasis is een van die terminal-modulekeuses vir daardie digitale insetmodule.
Kan ek ferrules van die velddrade wat aan 6ES7193-4CA40-0AA0 verbind is, weglaat?
Ja, kaal soliede of buigbare geleiers van 0,14 tot 2,5 mm² word deur die skroefklemme aanvaar.
Hoe moet ek die hoeveelheid bereken wanneer ek 6ES7193-4CA40-0AA0 bestel?
Een verpakkingseenheid verskaf vyf afsonderlike universele terminaalmodules.
