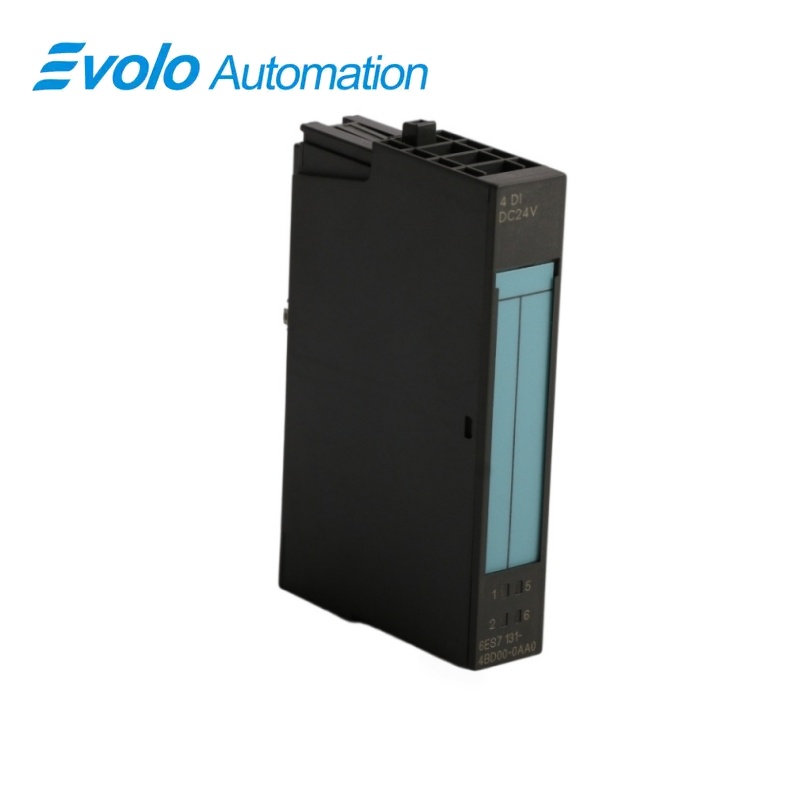

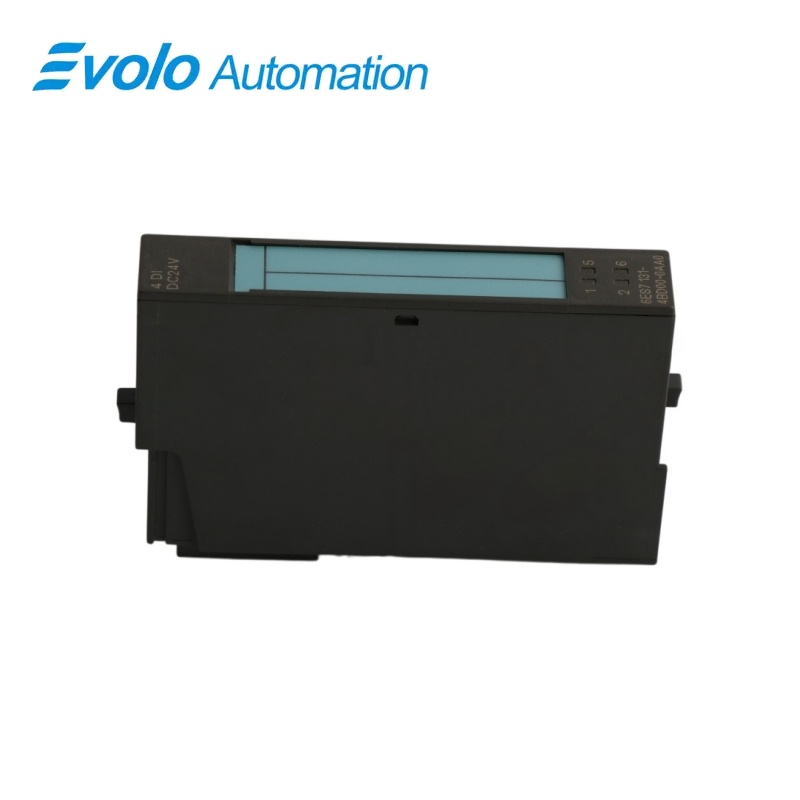

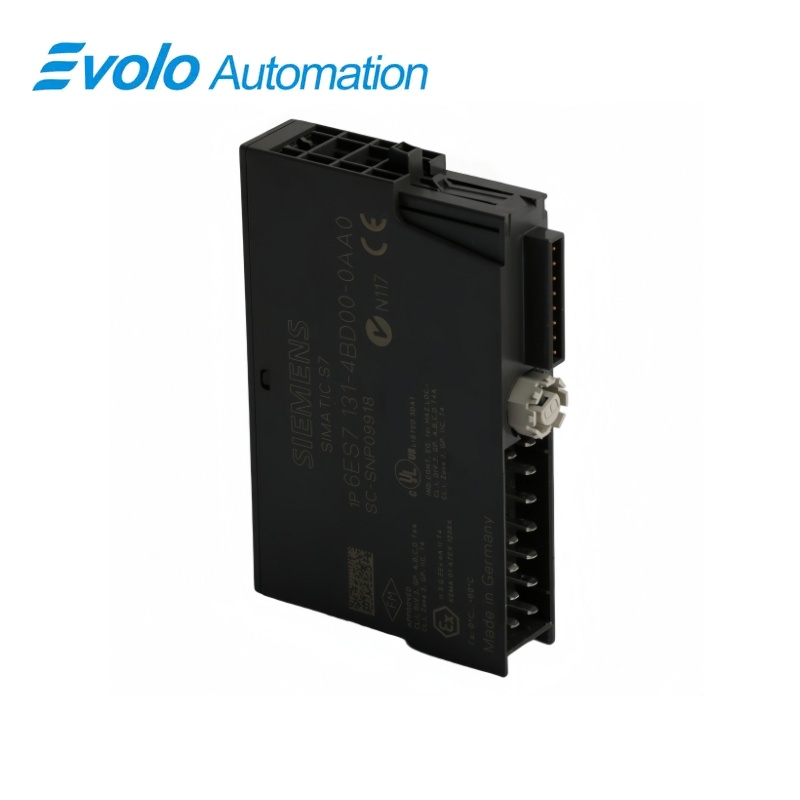

Siemens 6ES7131-4BD00-0AA0 SIMATIC ET 200S 4DI DC24V Standaard Elektroniese Module
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Pas die presiese -4BD00-0AA0-artikel en standaardinvoerfunksie aan.
- Voorsien die module van krag deur die toepaslike 24 V DC-stasiekraggroep.
- Bewaar geskermde en ongeskermde bedrading binne hul onderskeie kabelbeperkings.
- Behou die bestaande gepakte of ongepakte invoeradres-toekenning.
6ES7131-4BD00-0AA0 SIMATIC ET 200S 4DI DC24V Standaard Elektroniese Module
’n Vier-kanaal 24 V DC standaard insetmodule met adresverpakking, vasgeveste insetvertragings en groen kanaaltoestand-aanduiding.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7131-4BD00-0AA0 |
| Produktipe | Digitale invoer module |
| Kernfunksie | Diskrete insetverwerking |
| Toepassing | ET 200S verspreide beheerstasies |
24 V DC insetgedeelte
Die module ontvang die voeding deur die stasievoedingsmodule en verwerk vier veldduielinge.
Kabelbeplanning
Laat tot 1000 m toe met geskermde bedrading of 600 m met ongeskermde bedrading.
Vaste standaardreaksie
Beide seinoorgangsgebruik dieselfde 2–4,5 ms insetvertragingsreeks, met ’n tipiese waarde van 3 ms.
Produk-oorsig
6ES7131-4BD00-0AA0 verskaf vier standaard digitale insette vir 'n SIMATIC ET 200S verspreide I/O-stasie.
Die module kombineer 'n kompakte 15 mm behuising met 'n sensorvoorsieningsuitset en opsionele gepakkette insetadresering vir gegroepeerde digitale-modulekonfigurasies.
Sleutelfunksies
Lees afgeleë diskrete seine
Vier DC-insetkanale ontvang velddoeke met behulp van IEC 61131-tipe 1-inseteienskappe.
Beplan lang velddraadlooplengtes
Die kabelbeperkings onderskei tussen geskermde lopings van tot 1000 m en ongeskermde lopings van tot 600 m.
Integreer in die insetbeeld
Die module beset een greep sonder pakkings of vier bisse met pakkings, met 'n groen statusaanduiding by elke kanaal.
Amptelike spesifikasies
| Digitale insetkanele | 4 |
|---|---|
| Nominaal toevoer- en insetspanning | 24 V DC; modulevoorsiening vanaf die kragmodule |
| Agtervlak-stroomverbruik | Maksimum 10 mA vanaf die 3,3 V DC-bus |
| Sensorvoorsieningsuitset | Tot 500 mA; uitset ten minste L+ − 0,5 V onder las |
| Tipiese drywingsverbruik | 0,7 W |
| Insetprosesbeeldtoekennings | 1 greep sonder pakking; 4 bis met pakking |
| Parameterlengte | 1 greep |
| Invoerkenmerke | IEC 61131-tipe 1 |
| Insetseinssignaal-drempels | Signaal 0: −30 tot +5 V; signaal 1: +15 tot +30 V |
| Tipiese signaal-1-insetstroom | 7 mA by 24 V |
| Insetvertraging op enige van die twee signaalkante | 2–4,5 ms; tipies 3 ms; nie parameteriseerbaar nie |
| Maksimum Geskermde Kabel-lengte | 1000 m |
| Maksimum Onge-skermde Kabel-lengte | 600 m |
| Twee-draad-sensor russtroom | Maksimum 1,5 mA |
| Invoerelektriese isolasie | Geen isolasie tussen kanale nie; geïsoleer van die agtervlakbus |
| Toelaatbare stroombaanpotensiaalverskil | 75 V GVK of 60 V WKK |
| Isolasietoetspanning | 500 V DC |
| Invoerduiding en -diagnostiek | Groen status-LED per kanaal; geen diagnostiese funksie nie |
| Afmetings (B × H × D) | 15 × 81 × 52 mm |
| Benaderde modulegewig | 35 g |
Gewilde Vrae
Kan ek ’n ongeskermde 800 m-sensor-kabel na 6ES7131-4BD00-0AA0 gebruik?
Nee, ongeskermde kabel is beperk tot 600 m, terwyl geskermde kabel tot 1000 m mag strek.
Waarna verkry 6ES7131-4BD00-0AA0 sy 24 V-bedryfsvoorraad?
Die elektroniese module ontvang sy gewaardeerde 24 V DC-voorsiening vanaf die ET 200S-kragmodule.
Hoeveel stroom moet ek op die 3,3 V-agterkantplaat vir 6ES7131-4BD00-0AA0 voorraadhou?
Laat ’n maksimum agterkantplaat-stroomverbruik van 10 mA vir die module toe.
Sal ’n 12 V-sensoruitset betroubaar as aan by 6ES7131-4BD00-0AA0 geregistreer word?
Nee, die gespesifiseerde sein-1-waarde begin by +15 V en strek tot +30 V.
Verskaf die groen LED-ligjies op 6ES7131-4BD00-0AA0 ’n module-diagnostiese alarm?
Die groen LED-ligjies wys individuele insettoestande en die module verskaf nie ’n diagnostiese funksie nie.
Watter adresveranderinge vind plaas as ek pakketverwerking vir 6ES7131-4BD00-0AA0 aktiveer?
Die insettoedeling verander van een greep per module sonder pakketverwerking na vier bis met pakketverwerking.
Hoe groot is 6ES7131-4BD00-0AA0 wanneer ek vir vervangingsmodule-berging beplan?
Die moduleliggaam is 15 mm wyd, 81 mm hoog en 52 mm diep, en weeg ongeveer 35 g.
