Siemens SIMADYN D CS7 Kommunikasiedraagmodule 6DD1662-0AB0
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Produk-oorsig
- Sleutelfunksies
- Amptelike spesifikasies
- Gewilde Vrae
- Verenigbaarheid & bestellingnota's
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
SIEMENS · SIMADYN D

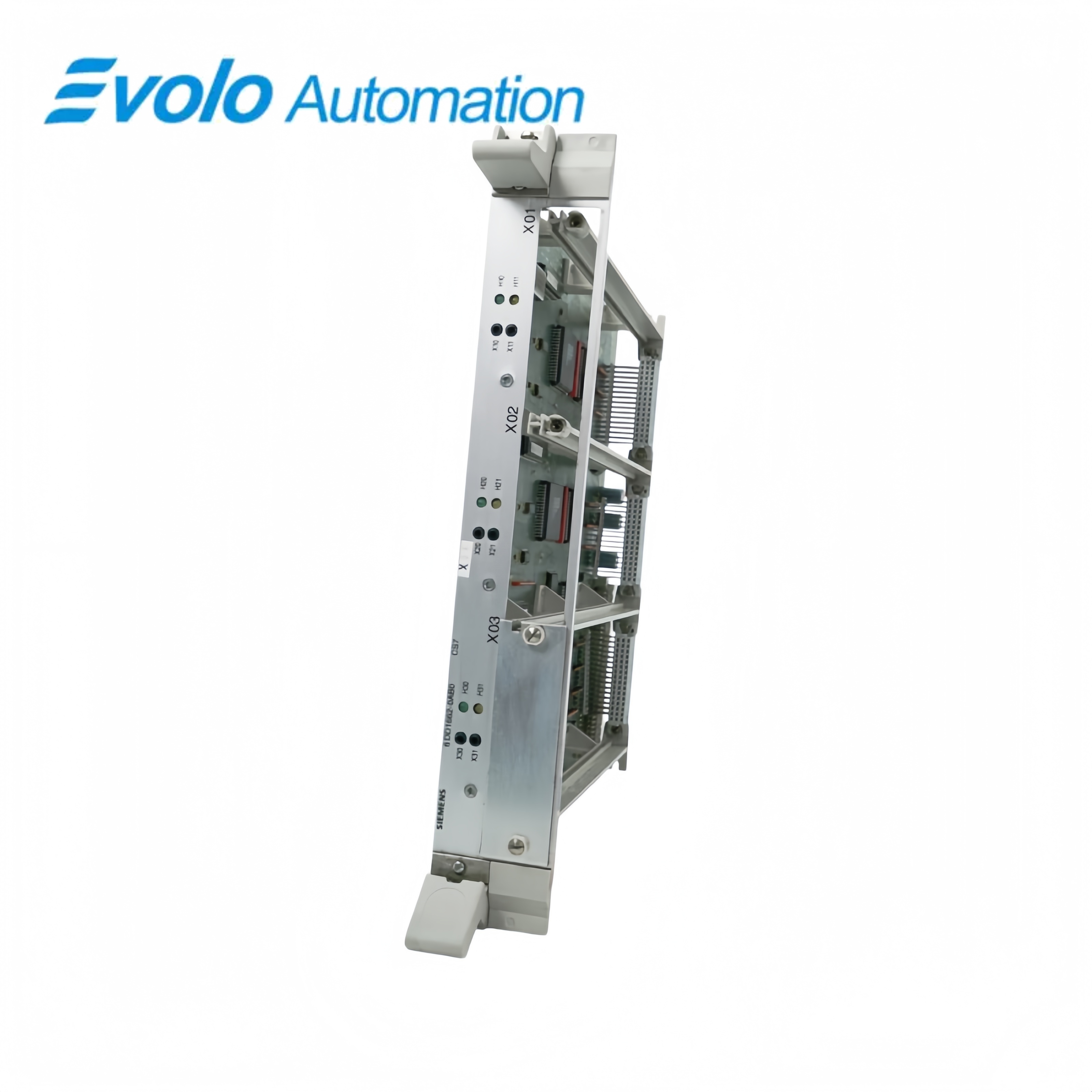

6DD1662-0AB0 SIMADYN D CS7 Kommunikasiedraagmodule
Die SIMADYN D CS7 is ’n kommunikasiedraag vir tot drie SS4-, SS5- of SS52-submodules, wat dubbelpoortgeheue, diagnostiese aanwysers en L-bus-koppeling vir ondersteunde reekspanele verskaf.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6DD1662-0AB0 |
| Produktipe | CS7 kommunikasiedraagmodule |
| Kernfunksie | Verskaf gedeelde geheue en L-bus-koppeling vir modulêre reekskommunikasie |
| Toepassing of Kompatible Reeks | SIMADYN D-prosesorrekke wat konfigureerbare kommunikasiesubmodules vereis |
Presiese identifikasie
Pas die 6DD1662-0AB0 karakter-vir-karakter aan en bevestig die volledige SIMADYN D CS7 Kommunikasiedraagmodule-aanduiding.
Koppelvlak-uitreiking
Bevestig die geïnstalleerde voeding, poorte, velkontaktes en vereiste toebehore voor die aansluiting van die vervanging.
Konfigurasie-toets
Behou die goedgekeurde ingenieursprojek, netwerkparameters en toepassingsdata wat deur die geïnstalleerde stelsel gebruik word.
Produk-oorsig
Die SIMADYN D CS7 is ’n kommunikasiedraag vir tot drie SS4-, SS5- of SS52-submodules, wat dubbelpoortgeheue, diagnostiese aanwysers en L-bus-koppeling vir ondersteunde reekspanele verskaf.

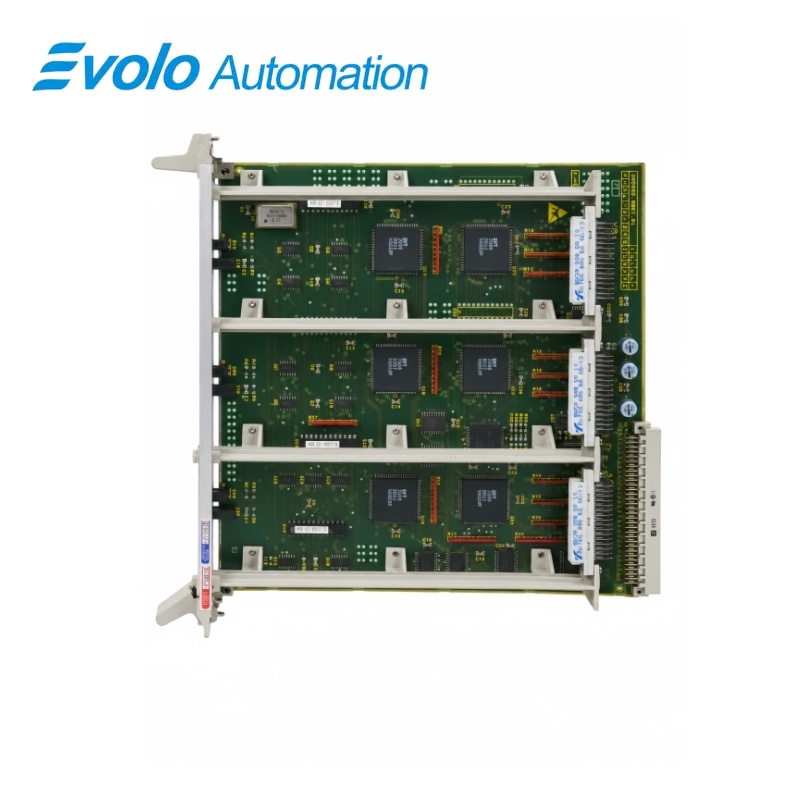

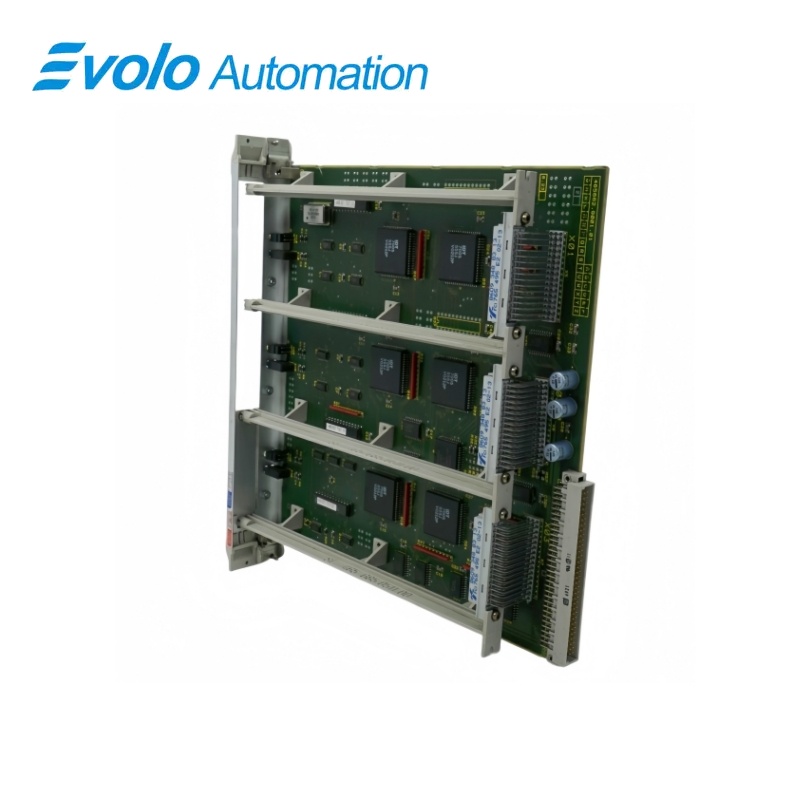

Drie insteekposisies aanvaar die gedokumenteerde SS4-, SS5- en SS52-kommunikasiesubmodules. Elke kommunikasieposisie gebruik 16 KB dubbelpoort-RAM om data met die CPU-modules te ruil. Twee diagnostiese LED’s en ’n hersteltoetskontakpaar word vir elke submoduleposisie verskaf.
Sleutelfunksies
Drie kommunikasiegleuwe
Drie aansteekposisies aanvaar die gedokumenteerde SS4-, SS5- en SS52-kommunikasie-submodules.
Gedeelde data-uitruil
Elke kommunikasieposisie gebruik 16 KB dubbelpoort-RAM om data met die CPU-modules uit te ruil.
Per-slot-diagnostiek
Twee diagnostiese LED-ligjies en 'n herstel-toetskontakpaar word vir elke submoduulposisie verskaf.
Amptelike spesifikasies
| Kommunikasie-submoduul-sleufte | 3 |
|---|---|
| Ondersteunde kommunikasie-submodules | SS4, SS5 en SS52 |
| Ondersteunde reeksprotokolle | DUST, USS en PROFIBUS |
| Dubbelpoort-RAM per submodule | 16 kB |
| Diagnostiese LED's per gleuf | 2 |
| Hersteltoetssokkels per gleuf | 1 Pare |
| Aggleut-koppeling | L-bus |
| Basiese-monstername-tyd-oordrag | Beskikbaar vir submodule-sinkronisasie |
| Klokonderbreking-oordrag | Beskikbaar vanaf kommunikasiesubmodule na CPU se tydwerklike klok |
| L-bus-onderbrekinggenerering | Ondersteun deur 'n gekonfigureerde kommunikasiesubmodule |
| Verpakkingsafmetings | 27,4 x 27,4 x 5,1 cm |
| NET Gewig | 0,554 kg |
Gewilde Vrae
Watter kommunikasie-submodules kan ek op 6DD1662-0AB0 installeer?
Die draer aanvaar die gedokumenteerde SS4-, SS5- en SS52-submodules.
Hoeveel kommunikasiekanselle kan 6DD1662-0AB0 fisies ondersteun?
Drie insteekposisies word verskaf vir kommunikasie-submodules.
Hoe ruil 6DD1662-0AB0 data met die prosessor-module uit?
Elke submodule-posisie gebruik 16 KB dubbelpoort-RAM vir data-uitruil met die CPU.
Watter seriële protokolle kan deur 6DD1662-0AB0 geïmplementeer word?
Ondersteunde submodules kan DUST-, USS- en PROFIBUS-kommunikasie implementeer.
Hoe word submoduulfoute op die 6DD1662-0AB0 aangedui?
Twee diagnostiese LED-liggies is aan elke kommunikasiesleuf toegeken, met hul betekenis wat deur die ingepasde submodule bepaal word.
Kan ’n kommunikasiesubmodule op die 6DD1662-0AB0 ’n L-busonderbreking genereer?
Ja; een korrek gekonfigureerde koppelvlakmodule kan die onderbrekingssein op die L-bus genereer.
Wat moet voor die vervanging van die 6DD1662-0AB0 aangeteken word?
Dokumenteer elke ingepasde submodule, sleufposisie, protokolinstelling, kabeltoedeling en CPU-kommunikasiekonfigurasie.
Verenigbaarheid & bestellingnota's
Verdraaglikheidslys
- Gebruik slegs kommunikasiesubmodules wat vir die CS7-draer en die geïnstalleerde SIMADYN D-stelsel goedgekeur is.
- Behou elke submodule in sy gedokumenteerde sleuf en bewaar al die DUST-, USS- of PROFIBUS-instellings.
- Teken diagnostiese en onderbrekingskonfigurasie voor die verwydering van die draermoduul aan.
