Siemens SIMADYN D 6DD1640-0AE0 EM13 Mengdeurset/-uitset-module

Oorsig

SIEMENS · SIMADYN D

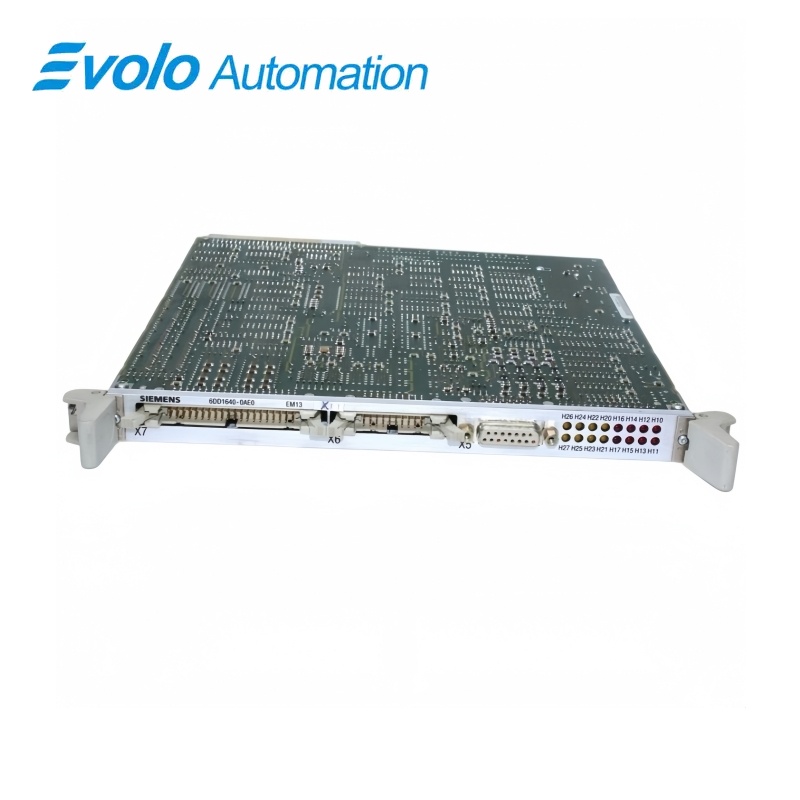

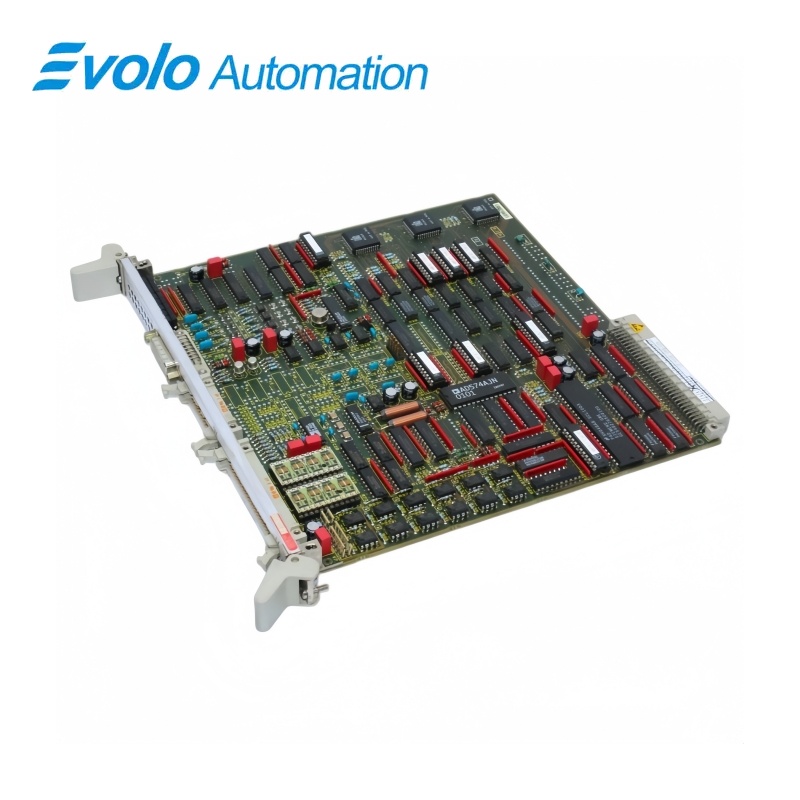

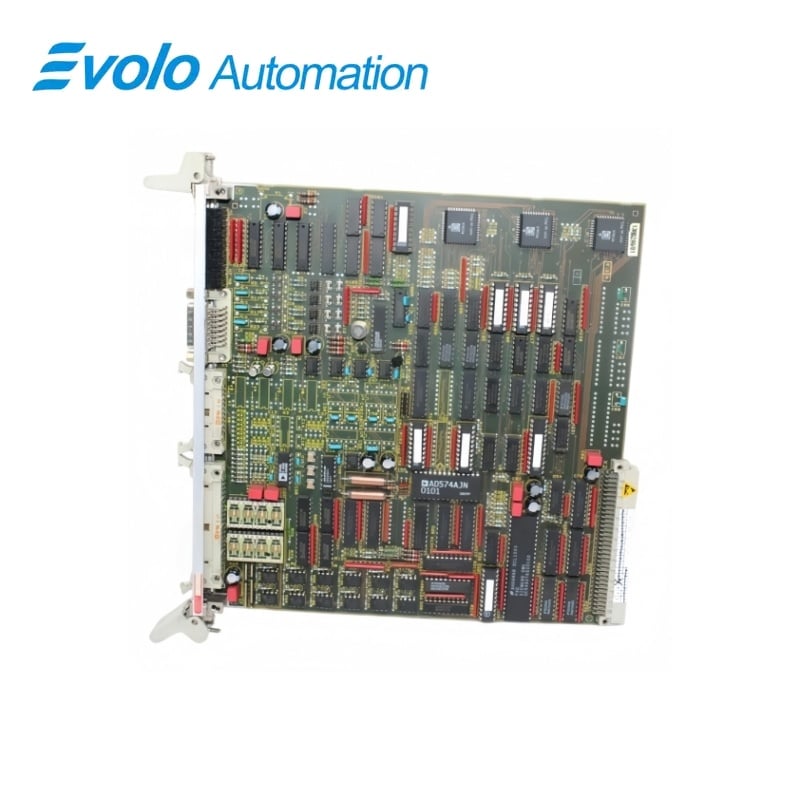

6DD1640-0AE0 EM13 Gemengde Invoer/Uitvoer-module

Die 6DD1640-0AE0 EM13 is ’n SIMADYN D-gemengde invoer/uitvoer-module met analoog- en binêre kanale vir direkte-omskakelaar- en prosesbeheertoepassings.

Op ’n Glansbeeld

Merk	Siemens
Model	6DD1640-0AE0
Produktipe	Direkte-omskakelaar-gemengde-sein I/O-raad
Kernfunksie	Kombineer analoog- en binêre proseskoppeling op een SIMADYN D-module
Toepassing of Kompatible Reeks	SIMADYN D-outomatiseringsrakke wat vir die EM13 I/O-raad gekonfigureer is

Presiese identifikasie

Pas die 6DD1640-0AE0-karakters karakter vir karakter voor vervanging presies aan.

Koppelvlaktoets

Bevestig die geïnstalleerde voeding, terminale, netwerk- en velddraadverbindings.

Projekrugsteun

Behou die geverifieerde konfigurasie- en toepassingsdata voor ruiling.

Produk-oorsig

Die 6DD1640-0AE0 EM13 is ’n SIMADYN D-gemengde invoer/uitvoer-module met analoog- en binêre kanale vir direkte-omskakelaar- en prosesbeheertoepassings.

Vier analoog-invoere en twee analoog-uitvoere hanteer kontinue prosessignale. Sesien binêre invoere en twaalf binêre uitvoere ondersteun status- en beveluitruil. Die kaart werk as deel van die gekonfigureerde SIMADYN D-hardeware- en -sagtewarestelsel.

Bestelfokus: bevestig die volledige EM13-artikelnommer, hardwerewysiging, rakgleuf, koppelaarpenuitset, seinverskaling en SIMADYN D-projekrugsteun.

Sleutelfunksies

Gemengde Analooogkoppelvlak

Vier analoog-invoere en twee analoog-uitvoere hanteer kontinue prosessignale.

Binêre Proseskoppelvlak

Sesien binêre invoere en twaalf binêre uitvoere ondersteun status- en beveluitruil.

Rakvlakintegrasie

Die kaart werk as deel van die gekonfigureerde SIMADYN D-hardeware- en -sagtewarestelsel.

Amptelike spesifikasies

Module-aanduiding	EM13
Analoge Ingangskanale	4
Analoge uitsetkanele	2
Binêre insetkanaal	16
Binêre uitsetkanaal	12
Totale analoogkanaal	6
Totale binêre kanaal	28
I/O-argitektuur	Gemengde analoog- en binêre proseskoppelvlak
Omskakelings-toepassing	Direkte-omskakelaarbeheer
Moduleformaat	SIMADYN D-insteekkaart
Plaatwydte	20,14 mm
Bordhoogte	233,4 mm
Borddiepte	220 mm
Benoemde Gewig	0.6 KG
Ingenieursplatform	SIMADYN D-projekkonfigurasie

Amptelike bron: Siemens-tegniese data vir 6DD1640-0AE0 .

Gewilde Vrae

Hoeveel analoogkanale is beskikbaar op 6DD1640-0AE0?

Die bord verskaf vier analoogingange en twee analooguitgange.

Hoeveel binêre seine kan 6DD1640-0AE0 aansluit?

Sestien binêre ingange en twaalf binêre uitgange is beskikbaar.

Kan 6DD1640-0AE0 in ’n S7-400-rak geïnstalleer word?

Nee, dit is ’n SIMADYN D-bord en moet binne die kompatible rak en ingenieursplatform bly.

Wat moet voor die vervanging van 6DD1640-0AE0 gedokumenteer word?

Neem die rakgleuf, koppelaar-toekennings, sein-skaalverhoudings en volledige sagtewarekonfigurasie aan.

Hoe moet analoogseine ná die installasie van 6DD1640-0AE0 geverifieer word?

Toets elke invoer en uitvoer teen die gevalideerde skaalverhouding, polariteit en prosesgrense.

Wat moet vir die binêre kanale van 6DD1640-0AE0 nagegaan word?

Verifieer elke bevel- en terugvoerlyn teen die oorspronklike terminaal- en logikatoekenning.

Watter verenigbaarheidstoets is die belangrikste vir 6DD1640-0AE0?

Pas die volledige EM13-hardeware-revisie, rakopstelling en projekkonfigurasie aan.

Verenigbaarheid & bestellingnota's

Voor die bestelling van 6DD1640-0AE0: bevestig die volledige EM13-artikelnommer, hardwerewysiging, rakgleuf, koppelaarpenuitset, seinverskaling en SIMADYN D-projekrugsteun.

Verdraaglikheidslys

• Gebruik die kaart slegs in die kompatible SIMADYN D-rakkonfigurasie.
• Behou alle verbindings- en sein-toekennings voor verwydering.
• Herstel die geverifieerde sagtewareprojek en toets elke analoog- en binêre kanaal.
