Siemens 3SU1401-1BB60-3AA0 SIRIUS ACT Wit LED-module 24 V wisselstroom/wegstroom

Oorsig

SIEMENS SIRIUS ACT • LED-MODULE

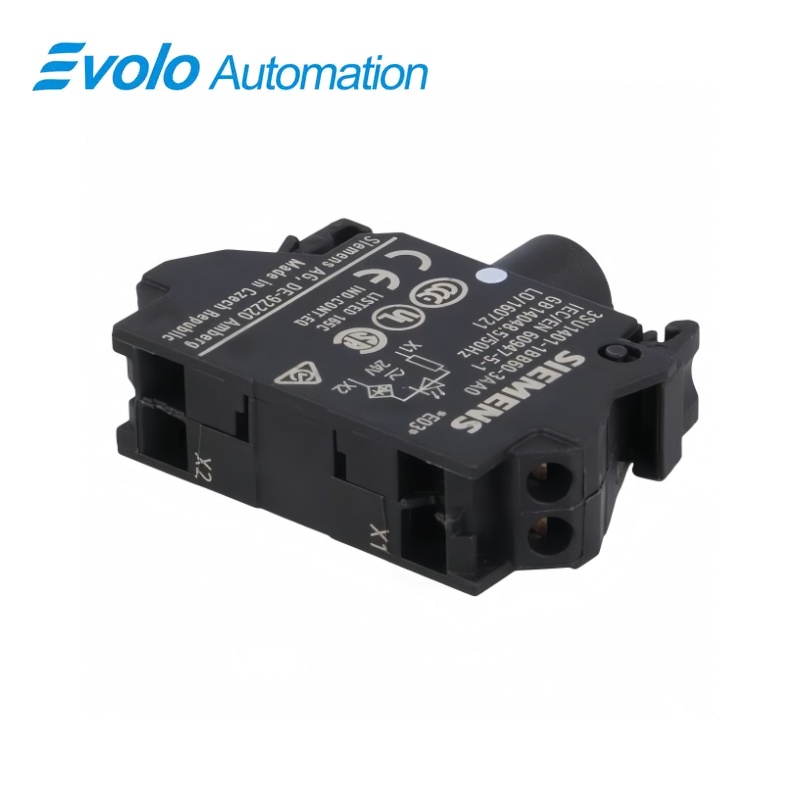

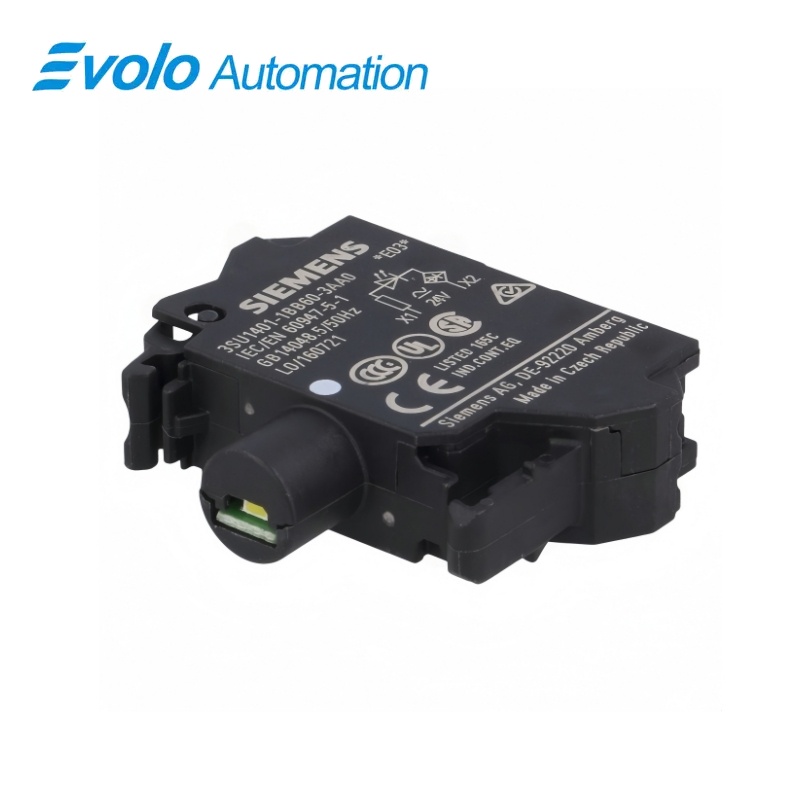

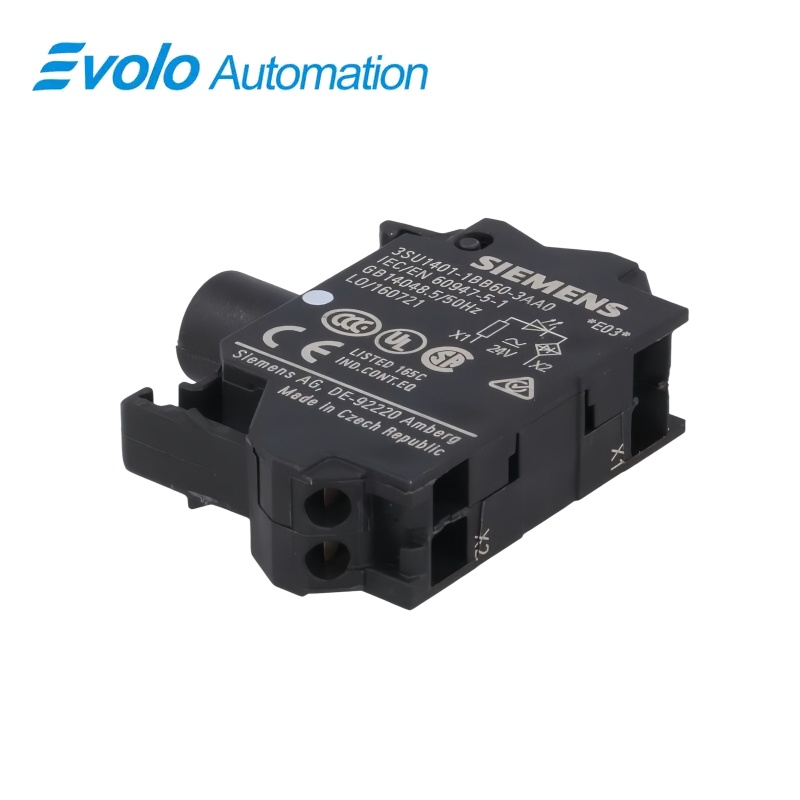

3SU1401-1BB60-3AA0 SIRIUS ACT wit LED-module 24 V wisselstroom/gelykstroom

’n Wit LED-module met ’n geïntegreerde ligbron, 24 V wisselstroom/gelykstroom-bedryf en veerbelaste kontakte vir voorkantplaatmontasie.

Op ’n Glansbeeld

Merk	Siemens
Model	3SU1401-1BB60-3AA0
Produktipe	LED-module
Kernfunksie	Wit paneelverligting
Toepassing	SIRIUS ACT-voorkantpaneel-seinfunksie

Geïntegreerde wit verligting

’n Ingeboude wit LED verskaf ’n ligintensiteit van 900–1400 mcd vir die bedieningspaneel-aanduipunt.

24 V wisselstroom of gelykstroom

Dieselfde module aanvaar 'n nominaal 24 V wisselstroom-voorsiening by 50/60 Hz of 'n 24 V gelykstroom-voorsiening.

Veerterminal-bedrading

Twee-geleier-verbindingvermoë en geleierspesifieke beperkings ondersteun kompakte paneelbedrading.

Produk-oorsig

3SU1401-1BB60-3AA0 verskaf geïntegreerde wit LED-verligting vir SIRIUS ACT voorplaatmontasies, met veerbelaste terminale vir die beheerpaneelbedrading.

Sy 24 V wisselstroom/gelykstroom-inset is geskik vir algemene beheervoorsienings, terwyl die noue moduleliggaam die modulêre bedieneropstelling agter die voorplaat ondersteun.

Bestelfokus: Kies die wit, 24 V wisselstroom/gelykstroom, veerterminal-weergawe en pas die voorpaneelbediener en -houer aan die beoogde SIRIUS ACT-montasie aan.

Sleutelfunksies

Verlig die paneelbediener

Die geïntegreerde wit ligbron verskaf 'n gedefinieerde verligtingspunt binne die SIRIUS ACT voorpaneelmontasie.

Gebruik die beskikbare 24 V beheervoorsiening

AC/DC-bedryf laat toe dat dieselfde module met 24 V DC of 24 V AC teen óf 50 óf 60 Hz werk.

Verbind kompakte beheerdraadwerk

Veerbelaaide terminale aanvaar blote massiewe of fyn geslagte drade en kleiner voorbereide buigsame geleiers binne hul gespesifiseerde deursnitte.

Amptelike spesifikasies

Gespesifiseerde bedryfsvoorraad	24 V AC teen 50/60 Hz of 24 V DC
Voorsieningspanningsverdraagsaamheid	−30% / +25%
Maksimum-stroomverbruik	25 mA
Maksimum aanloopstroom	2 A
Gewilde Isolasiestroomspanning	320 V
Gewilde Impulsverdraagspanning	4 kV
Verontreinigingsgraad	3
Ligintensiteit	900–1400 mcd
Tipiese bedryfslewe	100,000 H
Elektriese Koppeling	Veerbelaste terminale
Massiewe en fyn geslagte blote geleiers	2 × (0,25–1,5 mm²)
Fyn geslagte geleiers met eindvoorbereding	2 × (0,25–0,75 mm²)
Modulebeskerming	Behuising IP40; klemme IP20
Bedryfsomgewings temperatuur	−25 tot +70 °C
Berging se omgewings temperatuur	−40 tot +80 °C
Relatiewe vogtigheid tydens bedryf	10–95%, sonder kondensasie
Skokweerstand, IEC 60068-2-27	Half-sinusvormige puls, 15 g vir 11 ms
Trilweerstand, IEC 60068-2-6	10–500 Hz teen 5 g
Afmetings (B × H × D)	9,8 × 36 × 29,4 mm
Netto module gewig	7 g

Amptelike bron: Siemens 3SU1401-1BB60-3AA0 datablad

Gewilde Vrae

Kan ek die 3SU1401-1BB60-3AA0 vanaf óf ’n wisselstroom- óf ’n gelykstroombeheervoorraad voed?

Ja, die geïntegreerde LED werk teen ’n nominaal van 24 V DC of 24 V AC by 50 of 60 Hz.

Watter voorsieningsvariasie kan 3SU1401-1BB60-3AA0 om sy 24 V-waardering verdra?

Die toelaatbare bedryfspanningstoleransie is −30% tot +25% relatief tot die gewaardeerde 24 V-voorsiening.

Wat moet ek in ag neem wanneer ek 3SU1401-1BB60-3AA0 vanaf ’n elektroniese uitset skakel?

Neem ’n maksimum inskakelstroom van 2 A sowel as ’n maksimum bedryfsverbruik van 25 mA in ag by die keuse van die skakeluitset.

Kan ek ’n 1,5 mm²-geïsoleerde draad in 3SU1401-1BB60-3AA0 gebruik?

Nee, fyn-geslagte geleiers met eindbereiding is beperk tot 0,75 mm², terwyl blote soliede of fyn-geslagte geleiers tot 1,5 mm² mag wees.

Kan 3SU1401-1BB60-3AA0 in ’n beheerkabinet wat 60 °C bereik, bedryf word?

Ja, 60 °C val binne sy bedryfsomgewingsreeks van −25 tot +70 °C, mits kondensasie voorkom word.

Maak 3SU1401-1BB60-3AA0 die volledige drukknopopstelling waterdig?

Nee, die LED-module het IP40-kabinetbeskerming en IP20-terminalle, dus moet die volledige opstelling sy eie geskikte beskermingsreëling hê.

Hoe lank is die tipiese verligtingslewe van 3SU1401-1BB60-3AA0?

Die geïntegreerde LED het ’n tipiese bedryfsperiode van 100 000 ure.

Verenigbaarheid & bestellingnota's

Voordat u 3SU1401-1BB60-3AA0 bestel: Pas die witligbron, 24 V wisselstroom/gelykstroom-voorsiening en veerterminalverbinding by die vereiste voorpaneelmontasie aan, en kies die bediener en houer wat die SIRIUS ACT-skikking voltooi.

Verenigbaarheidslys vir 3SU1401-1BB60-3AA0

• Pas die wit LED-module by die gekose SIRIUS ACT voorpaneelbediener en -houer aan.
• Gebruik ’n gewaardeerde 24 V wisselstroom/gelykstroom-kring binne die −30% / +25% voorsieningstoleransie.
• Toets beide die uitset-insetvermoë en die stabiele bedryfsstroom.
• Kies die toegelate geleierdwarsdeursnee vir die werklike draadeinde-bereiding.
