IC693CHS397 5-sleuf modulêre CPU-basisplaat

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IC693CHS397
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

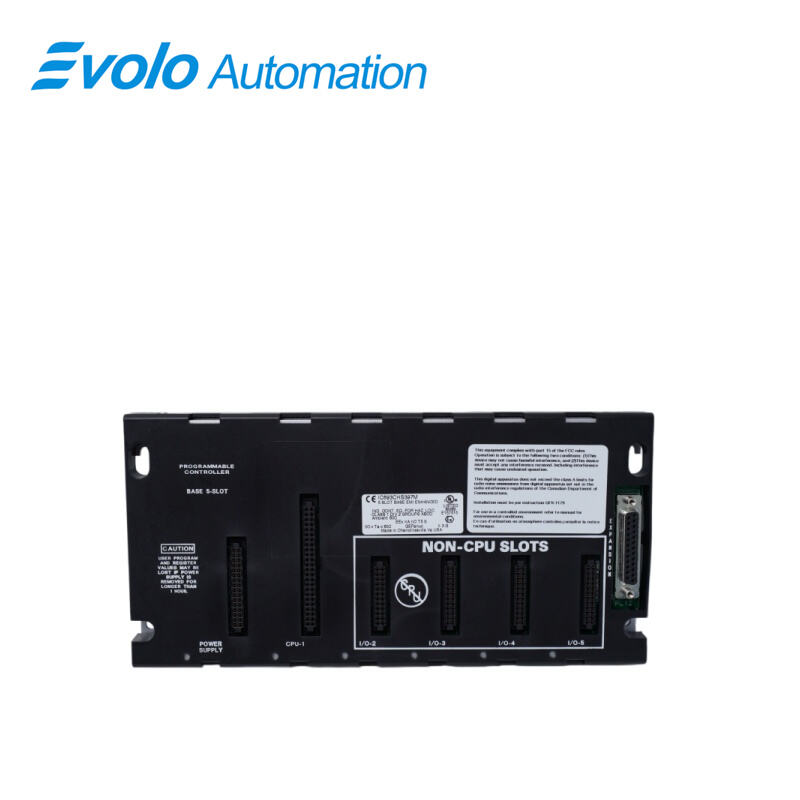

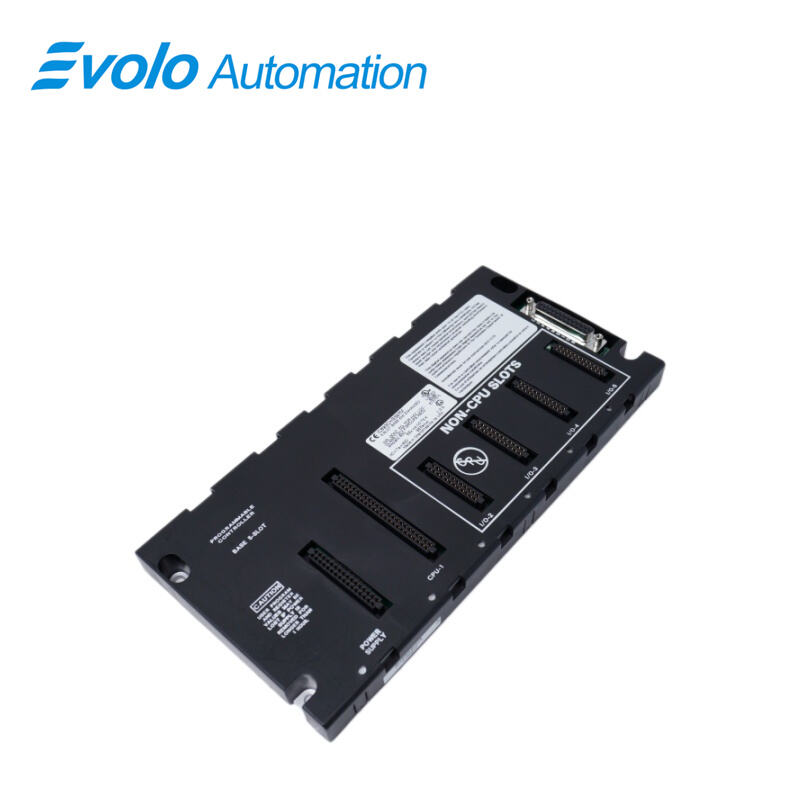

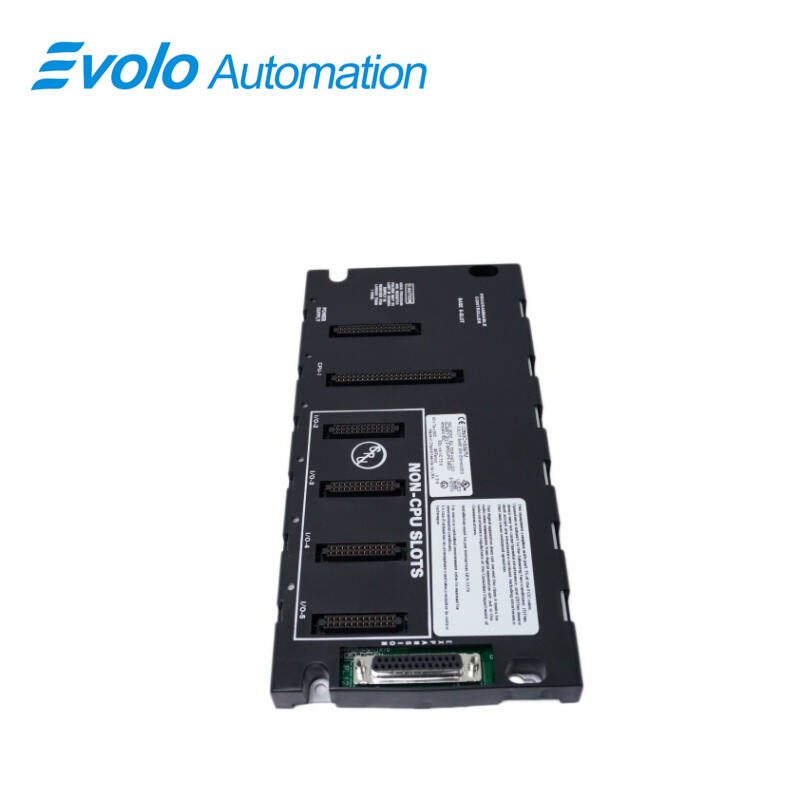

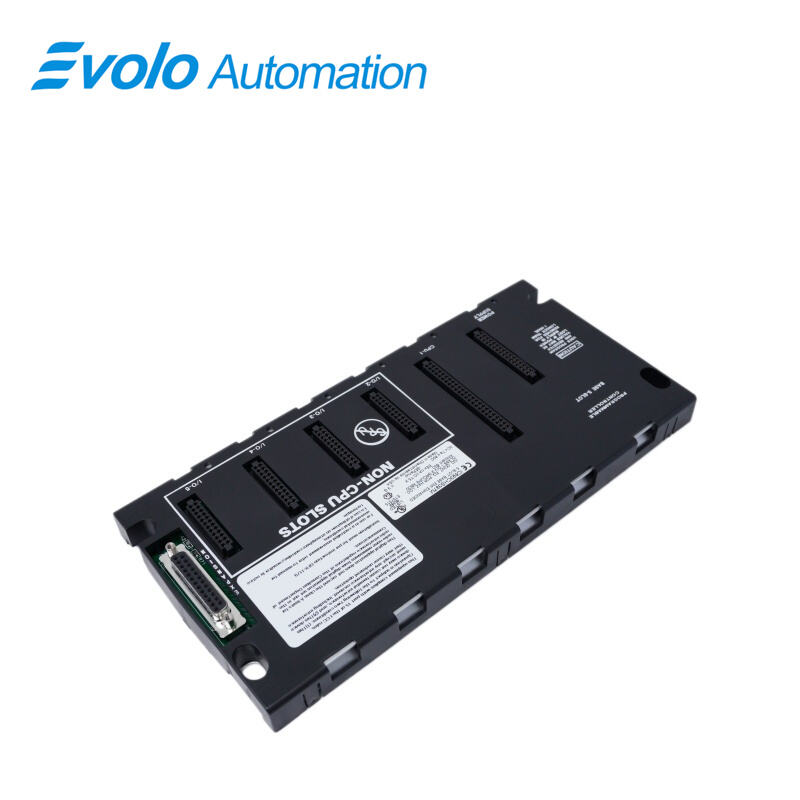

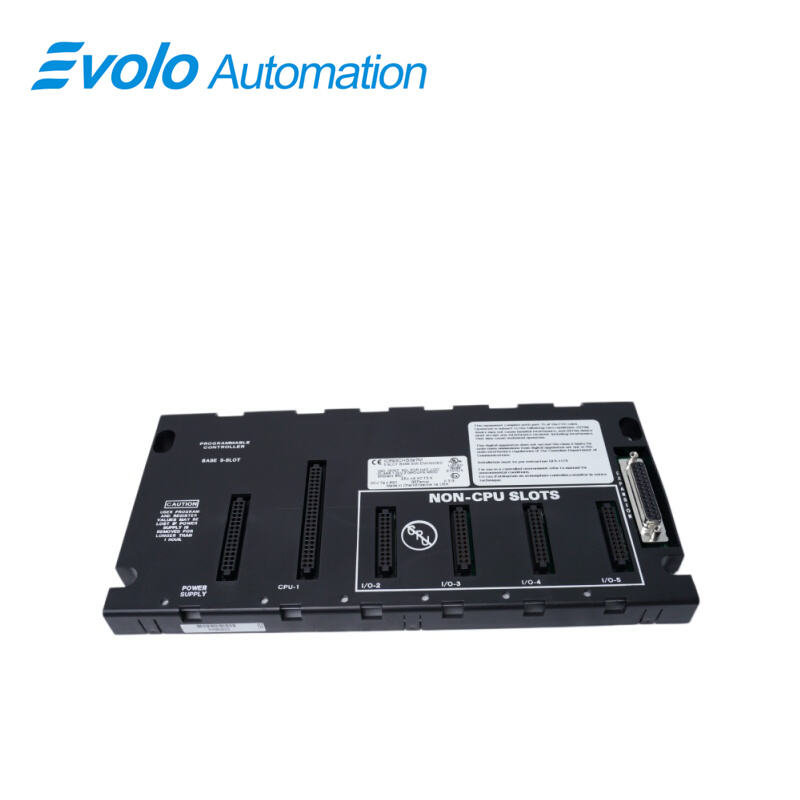

Die GE Fanuc IC693CHS397 is ’n 5-sleuf modulêre CPU-basisplaat. Om die basisplaat te laat werk, moet gebruikers ’n kragvoorsieningsmodule in die linkersleuf insteek. Hierdie sleuf is uniek in grootte en tipe, aangesien dit slegs ’n kragvoorsieningsmodule ondersteun. Hierdie sleuf word nie genommer nie. In sleuf 1 moet ’n CPU- of spesiale opsie-module geïnstalleer word. Soos sleuf 2, is hierdie sleuf ook uniek in grootte en tipe, aangesien dit slegs ’n CPU-module of ’n spesiale opsie-module kan ondersteun, byvoorbeeld ’n FIP Afstand-I/O-skandeerder (IC693BEM330). Sleuf 1 is gemerk as CPU/1.

Vir alle gleuwe genommer 2 en hoër kan gebruikers opsie-modules of I/O-modules installeer. Hierdie gleuwe is van 'n unieke grootte en tipe, sodat hulle beide hierdie tipes modules ondersteun. Die modulêre CPU-basisplaat kan uitbreiding- en afgeleë basisplate ondersteun. Daarom is daar aan die regterkant van die basisplaat 'n vroulike uitbreidingskonnektor. Dit is 'n 25-pin D-tipe-konnektor wat gebruikers in staat stel om aan 'n uitbreidings- of afgeleë basisplaat te verbind.

Indien enige addisionele funksies gewens word, kan die gebruiker dit akkommodeer. Dit is omdat die CPU modulêr is. Dit stel die gebruiker in staat om dit te vervang of te verander na 'n ander tipe. Vir enige een stelsel mag 'n maksimum van een CPU-basisplaat gebruik word. Enige addisionele eenhede moet uitbreidings- of afgeleë basisplate wees. Standaard word 'n modulêre CPU-basisplaat soos die IC693CHS397 altyd toegeken aan Rakk nommer 0.

Toepassings

Waterbehandelingsaanlegte: Kom dikwels voor by opheffingsstasies waar vog beslag op goedkoper behuising lê; hierdie metaalversterkte basis weerstaan vochttoegang beter as standaard plastiekrakke.

Motorvoertuigmontasie: Kan u dit bekostig om vier uur lank af te staan terwyl u wag vir 'n aangepaste paneelverandering? Hierdie eenheid pas onmiddellik in bestaande Series 90-30-opstelle in.

Voedsel- en drankverwerking: Dra wassingsareas uit wanneer dit binne NEMA 4X-kaste geïnstalleer word, en handhaaf stabiele 24 VDC-verspreiding na sensitiewe analoogskale.

Olie- en gasbedryf: As u werf temperatuurswaaie van –20 °C snags tot +50 °C teen die middag ervaar, voorkom die wye termiese gradering opstartmislukkings.

Farmaseutiese verpakking: Steun gemengde modules (termokepel-invoere langs hoëspoed-tellers) sonder seinruisprobleme, mits die aarding korrek is.

Gids vir Installasievalstalle

1 Firmware-weergawe-onverenigbaarheid: Wag, die kas het nie firmware nie, reg? Reg. Maar as u hierdie basis met 'n heelnuwe CPU paart wat 'n firmware-weergawe het wat te nuut vir u ou I/O-modules is, hang die hele stelsel op. Kontroleer altyd die verenigbaarheidsmatriks vir u spesifieke kombinasie van kaarte voordat u dit aanskakel.

2 DIP-skermskakelaar / Jumper-verkeerde konfigurasie: Sommige weergawes van hierdie basis het jumperdraad vir eindweerstande of spanningkiesing. Neem ’n foto. Neem dan nog een. Vergelyk dit presies met die ou eenheid. Fabriekstandaardinstellings pas selde by jou werf se spesifieke bedradingbehoeftes.

3 Terminal / Bedrading-onverenigbaarheid: Die pen-afstand op latere weergawes kan soms effens verskil van baie vroeë 90-30-basisse. Vergelyk die bedradingdiagram op die deur van jou kabinet met die nuwe etiket. Moenie ’n verbindingsstuk dwing nie; as dit nie glad inskuif nie, moet jy stop en die sleutelingspatroon nakyk.

4 Voedingonderdimensie: Hierdie kas trek krag vir homself en voer dit na die modules deur. As jy vier hoë-stroom-uitsetmodules ingeplug het, sal ’n swak 24 VDC-voeding saak, wat aanleiding gee tot ewekansige herstarts. Bereken die totale las van al die ingevoegde kaarte en voeg ’n 20%-buffer vir ekstra kapasiteit by.

5 ESD-skade: Dit is droog in die winter, en statiese elektrisiteit het graag 'n voorliefde vir die verbranding van agterkant-spoorlyne. Moet die polsband een keer oorslaan, en jy mag 'n sagte pop-geluid hoor tydens die eerste aanskakeling. Maak jouself grond voordat jy aan die ontbloote penne agter die gleuwe raak.

VEE

V: Kom die IC693CHS397 met 'n waarborg?

A: Ja, die IC693CHS397 sluit 'n 1-jaar waarborg in.

V: Hoeveel gleuwe het die IC693CHS397?

A: Die IC693CHS397 het vyf (5) gleuwe.

V: Wat is die maksimum ondersteunde afstand deur die IC693CHS397 as uitbreidings- en afgeleë I/O-basisplate gebruik word?

A: As 'n uitbreidingsbasisplaat gebruik word, is 'n afstand van tot 50 voet (15 meter) toegelaat; as 'n afgeleë I/O-basisplaat gebruik word, is 'n afstand van tot 700 voet (213 meter) toegelaat.

V: Hoeveel I/O-modules kan op die IC693CHS397 geïnstalleer word?

A: Tot vier (4) I/O-modules kan geïnstalleer word.

V: Ondersteun die IC693CHS397 die installasie van 'n uitbreidingsbasisplaat?

A: Ja, die IC693CHS397 ondersteun die installasie van 'n uitbreidingsbasisplaat.

V: Wat is die maksimum kabelafstand by die installasie van 'n uitbreidingsbasisplaat?

A: Die maksimum toelaatbare totale kabelafstand is 50 voet (15 meter).
