DS3820PSCC1D1B-kragvoorsieningseenheid

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	DS3820PSCC1D1B
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

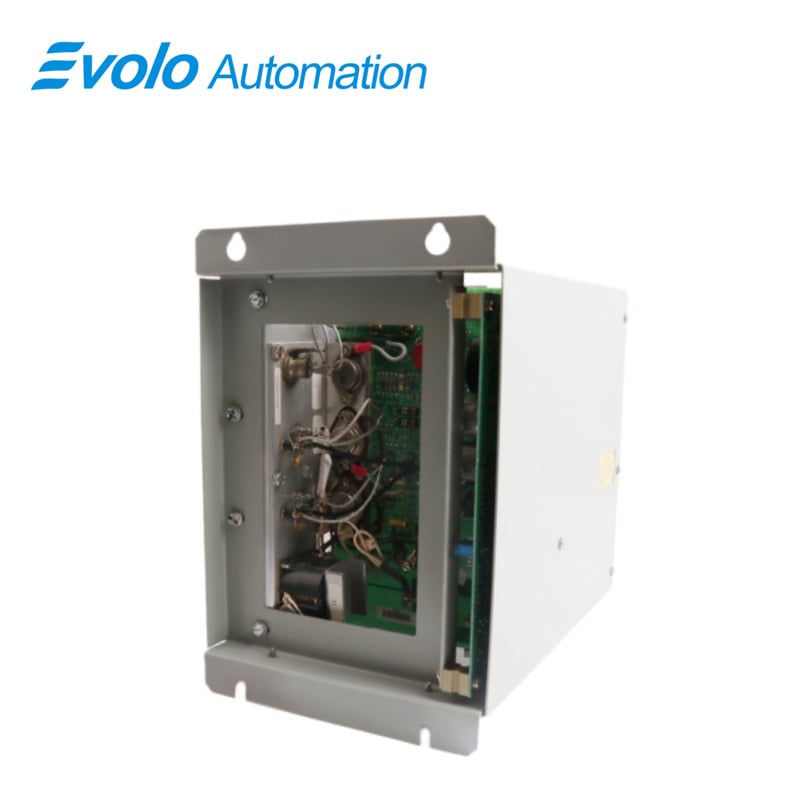

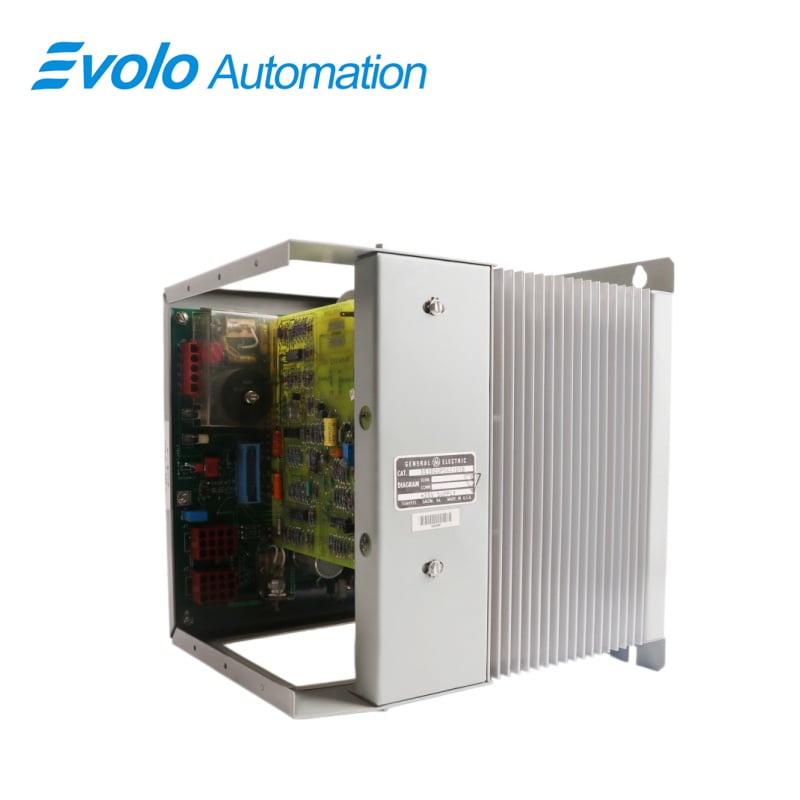

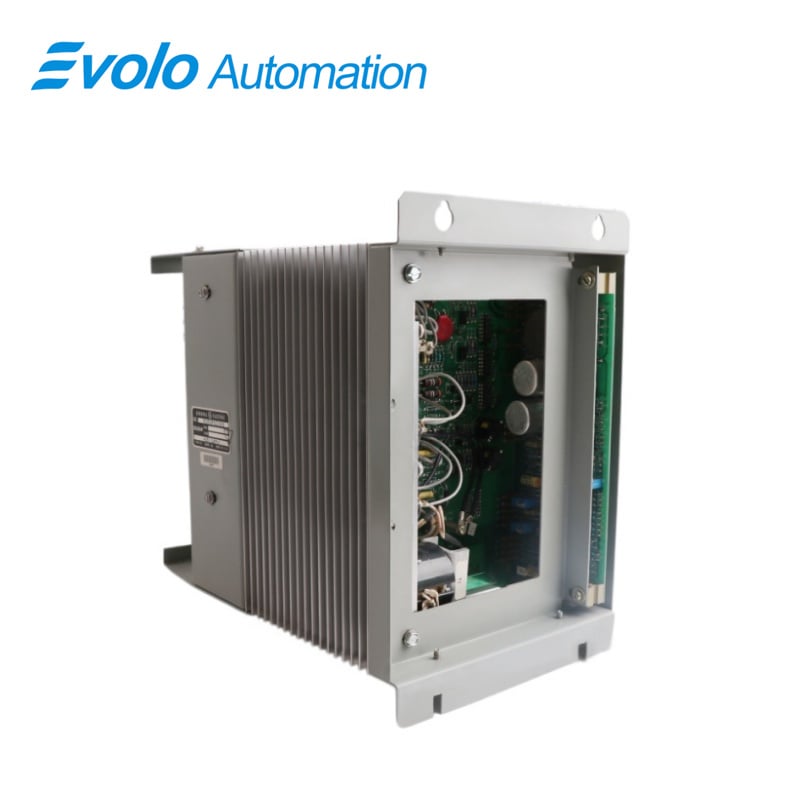

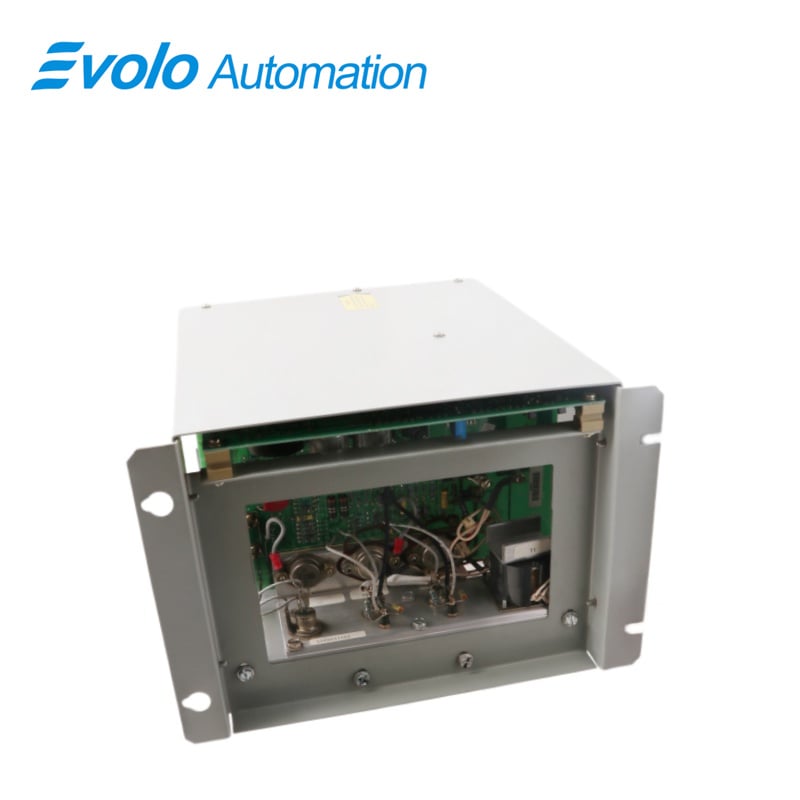

Die DS3820PSCC1D1B is ’n voedingsenheid wat deur GE ontwikkel is. Dit vorm deel van die Mark IV-beheerstelsel. Die Mark IV-reeks beskik oor geïntegreerde mikroprosessors wat verspreide beheerfunksies gebruik om kritieke turbinebedrywighede te monitor, insluitend opstart, temperatuurregulering, spoedbeheer, afskakeling en beskerming teen vibrasie, hoë druk en vlamverlies.

Toepassings

Gasverdiggingsstasies: In verdigtingsaanlegte langs langafstandpypeleidings voed hierdie kaart die gas turbine-beheerstelsel wat die kompressors aandryf, wat verseker dat die beheerlogika nie tydens netfluktuasies herbegin nie.

Termiese Kragstasies: Beheerkaste vir GE Frame 5-, 6- en 7-serie turbine. Dit vorm die grondslag vir die instandhouding van die eenheid se spoedreëler en beskermingsstelsel.

Olie-refinaderye: Gebruik in die selfstandige kragwerkswinkels van petrochemiese aanlegte om die hoëdrukstoomturbines wat vir produksieprosesse benodig word, te beheer.

Offshore-platforms: As gevolg van die uiters groot volhoubaarheid van die Mark IV-stelsel, gebruik baie ouer offshore-platforms steeds die beheerstelsels wat deur hierdie raad bestuur word om die harsh see sout- en vibrasie-omgewings te weerstaan.

Eienskappe

1 Hierdie eenheid is ontwerp om 'n stabiele uitset van +28,00 V teen 'n stroom van 6,0 A te verskaf, wat betroubare kraglewering verseker.

2 Dit is in 'n reghoekige raam behuis wat beide funksionaliteit en toeganklikheid in ag neem. Die behuising sluit verskeie reghoekige uitsnydings in wat 'n dubbele doel dien: dit vergemaklik hitteafvoer en verskaf tegnici toegang tot die komponente wat binne-in die raam gemonteer is.

3 Dit het ook verskeie gate vir die montering van verskeie komponente en flenke met skroefgate of flappies om die eenheid aan ander toerusting te beveilig.

4 Terminalstrope sluit twee terminalstrope in wat nie aan enige gedrukte stroombaanraad (PCB) verbind is nie. Hierdie terminalstrope het skroefverbindings wat dit moontlik maak om verskeie stroombane met mekaar of met ander stroombane te verbind.

5 Die borde is volgeloop met instel-potensiometers vir fyninstellings en TP-plekke (toetspunte) vir diagnostiese doeleindes.

6 Ekstra geplate deurgate (PTH) is ook teenwoordig vir addisionele komponentinstallasie of wysigings.

7 Dit sluit verskeie versterkers in, waarvan sommige deur hitteafvoerplaatjies omring word om termiese ontleding te bestuur en stabiele prestasie te verseker.

Sagteware Ontwerp

1 Aangesien sekere komponente van die sagteware, soos opstart- en afskakelvolgorde, dikwels aangepas word om aan verskillende bedryfsituasies te voldoen, moet die sagteware-ontwerp ondersteuning bied vir maklike en doeltreffende wysigings sonder dat die stelsel se integriteit of prestasie gekompromitteer word.

2 Die konfigurasie van 'n unieke stel sagteware om hoë betroubaarheidsdoelwitte te bereik, stel 'n uitdaging. Die sagteware moet robuus genoeg wees om die spesifieke vereistes van elke installasie te hanteer terwyl dit konsekwente prestasie in alle bedryfsomstandighede handhaaf.

3 Die bereiking van hoë betroubaarheid behels streng toets- en validasieprosesse om te verseker dat die sagteware onder verskeie scenario's kan funksioneer en die turbinebeheerstelsel se stabiliteit en doeltreffendheid handhaaf.

4 Die Mark IV maak gebruik van 'n fouttolerante, redundante prosessorontwerp om stelselbetroubaarheid te verbeter en voortgesette bedryf selfs teen die agtergrond van gedeeltelike foute te waarborg.

5 Hierdie ontwerp vereis 'n noukeurig ontwerpte kommunikasiestelsel wat data-uitruil tussen prosessore kan hanteer en behoorlik bestuur, ten spyte van moontlike foute of onderbrekings.

6 Om te verseker dat die kommunikasiestelsel effektief funksioneer in die teenwoordigheid van gedeeltelike mislukkings, is noodsaaklik vir die handhawing van die algehele stelsel se betroubaarheid en prestasie.

Gereelde vrae

V: Wat is DS3820PSCC1D1B?
A: Dit is 'n Dryfkragvoorsieningseenheid wat deur GE onder die Mark IV-reeks ontwikkel is.

V: Hoe beïnvloed aanpassing die sagteware-ontwerp van DS3820PSCC1D1B?
A: Aanpassing vereis dat die sagteware buigsam en aanpasbaar is, en 'n verskeidenheid konfigurasies ondersteun wat spesifiek op individuele kliëntbehoeftes afgestem is, sonder om die algehele betroubaarheid of prestasie van die turbinebeheerstelsel in gevaar te stel.

V: Wat is die betekenis van hoë betroubaarheid in die sagteware-ontwerp van DS3820PSCC1D1B?
A: Hoë betroubaarheid verseker dat die sagteware konsekwent en doeltreffend onder alle bedryfsomstandighede werk. Dit behels streng toetsing en validasie om stelselstabiliteit en -doeltreffendheid te handhaaf, en voorkom foute wat turbinebedryf kan ontwrig.
