Oorsig
Oorsprongplek: |
VSA |
Handelsnaam: |
Ge |
Modelnommer: |
DS3800HCMC1A1B |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Spesifikasies
|
Deelnommer: |
DS3800HCMC1A1B |
|
Vervaardiger: |
General Electric |
|
Reeks: |
Mark IV |
|
Produktipe: |
Dubbelpoort-isolasie CAN-kommunikasiekaart |
|
CAN-protokolondersteuning: |
CAN 2.0A, CAN 2.0B, CAN FD |
|
Aantal CAN-poorte: |
2 (Dubbelpoort) |
|
Skakelspanning: |
250 V wisselstroom / 30 V gelykstroom |
|
Spoelspanning: |
12 V / 24 V DC |
|
Elektriese Isolasie: |
1500 V tot 2500 V |
|
Buffergeheue: |
64-biet |
|
Bedryfspanning: |
3,3 V / 5 V |
|
Bedryfstemperatuur： |
-20°C tot +70°C |
|
Stoor temperatuur: |
-40°C tot +85°C |
|
Vastmaaktipe: |
DIN-spoor / kasmontering |
|
Afmetings: |
23,5 x 19,3 x 1,8 cm |
|
Gewig: |
0.34 kg |
|
Land van Oorsprong: |
Verenigde State |
Beskrywing

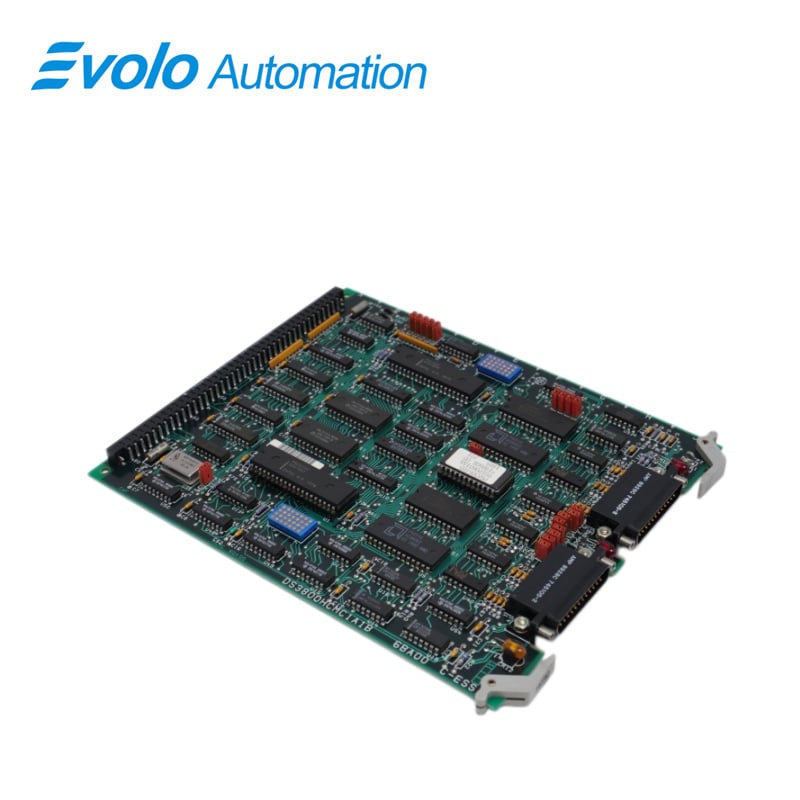

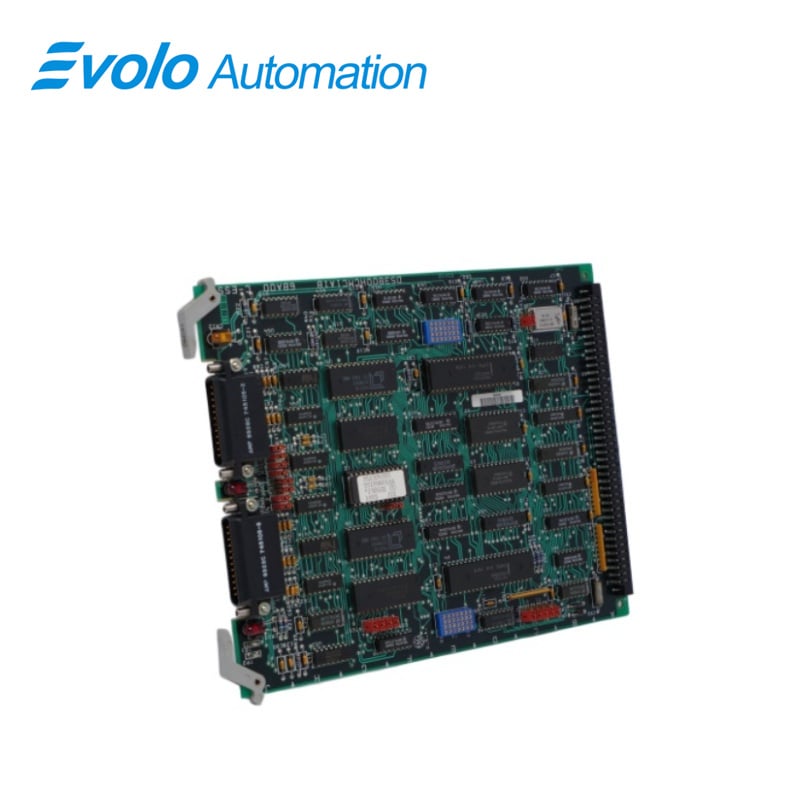

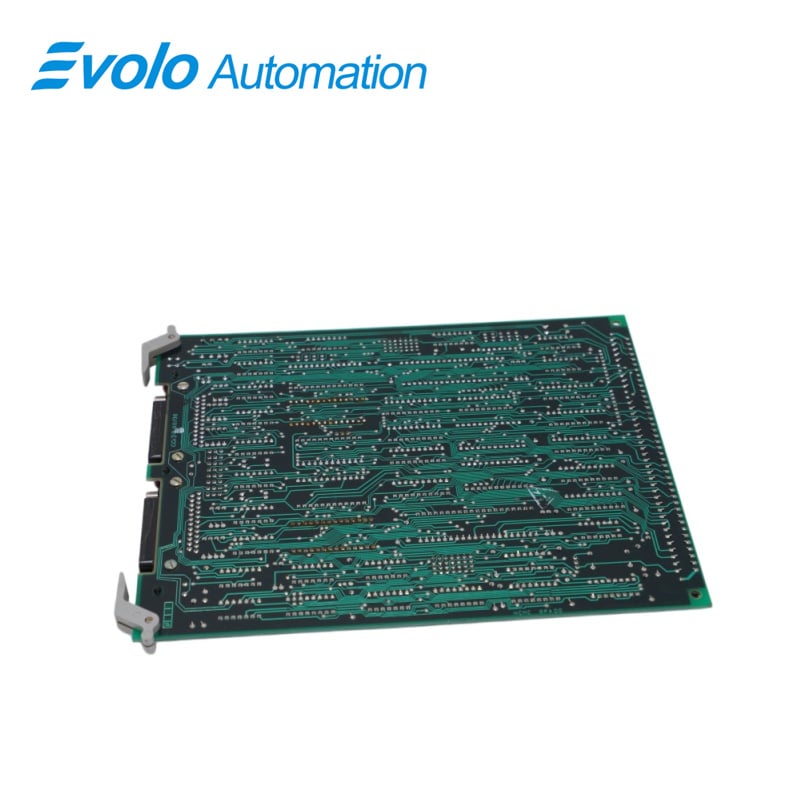

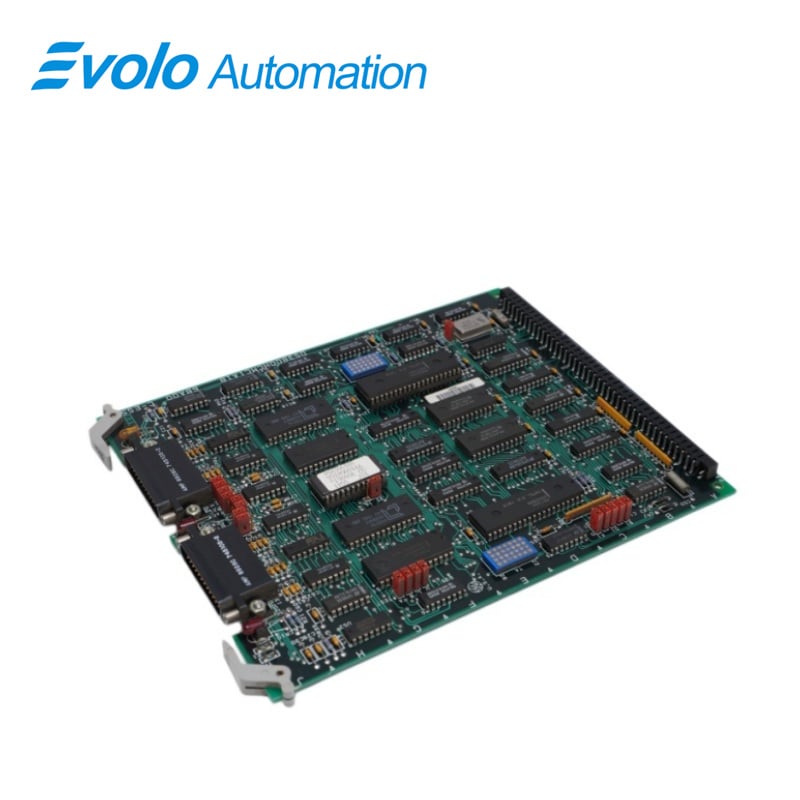

DS3800HCMC1A1B is 'n tweepoort isolasie-CAN-kommunikasiekaart wat vervaardig en ontwerp is deur General Electric as deel van die Mark IV-reeks wat gebruik word in GE Speedtronic-gasturbienbeheerstelsels. Die kaart beskik oor twee onafhanklike CAN-poorte wat gelyktydige data-uitruil tussen verskeie CAN-netwerke moontlik maak, terwyl dit elektriese isolasie bied om toestelle teen spanningpieke, grondlusse en elektromagnetiese steuring (EMI) te beskerm. Die isolasie verseker betroubare kommunikasie in omgewings waar elektriese geraas en variasies algemeen voorkom. Hierdie tipe kaart is noodsaaklik vir toepassings wat hoëspoed-, geraasbestande en sekure data-oordrag oor verskillende CAN-stelsels vereis.
Toepassings
Krag- en energiebedryf (kerngenerasiebeheer):
Gas turbine monitering: Wye gebruik as deel van die GE Mark IV-stelsel om die bedryfsstatus en veiligheidslogika van gas turbines te moniteer.
Kragstasie outomatisering: Koördineer data-oordrag tussen sensore, aktuatorre en die hoofbeheerder in termiese kragstasies of gekombineerde siklus kragstasies.
Industriële prosesbeheer en fabriekoutomatisering:
PLC-stelseluitbreiding: Steun tot 7 PLC-uitbreidingrakke, geskik vir verspreide beheer in groot skaal fabrieke.
Waterversorging en nutsdienste: Gebruik in industriële waterversorgingsbeheerstelsels om outomatiseringstake soos tydsinstelling, tel en PID-reëling uit te voer.
Olie en gas: Gebruik vir dryfkragbeheer in raffinaderije of oliepompstasies, wat die integriteit van kritieke kommunikasiekoppelinge in ekstreme geraasomgewings verseker.
Funksies
Die dubbelpoortontwerp laat twee afsonderlike CAN-kanale toe om onafhanklik te funksioneer, wat kommunikasie tussen verskeie CAN-netwerke sonder onderbreking moontlik maak. Hierdie eienskap is nuttig vir die verbind van twee verskillende CAN-busse, die optrede as 'n hekpoort, of die filter van boodskappe tussen stelsels. Sommige modelle ondersteun multi-protokolomsettings, wat dit moontlik maak om klassieke CAN (CAN 2.0A en CAN 2.0B) en CAN FD (Flexibele Datatempo)-netwerke met mekaar te koppel. Hierdie funksionaliteit is veral voordelig vir voertuie en industriële toerusting wat met verskeie CAN-stelsels werk en data-sinkronisasie sowel as inter-netwerkboodskappery vereis. Daarbenewens verbeter die dubbelpoortkonfigurasie redundantie en fouttoleransie, wat verseker dat een kanaal bedryfsbereid bly indien die ander uitval.
Gereelde vrae
V: Wat is die maksimum data-oordragspoed wat deur die DS3800HCMC1A1B ondersteun word?
A: Die kaart ondersteun tot 1 Mbps vir klassieke CAN (CAN 2.0A/B) en tot 5 Mbps vir CAN FD (aanpasbare datatarief). CAN FD maak hoërspoed-kommunikasie en groter datapakkette moontlik, wat dit geskik maak vir werklike tydtoepassings soos motorbeheer-eenhede (ECU’s) en robotika.
V: Watter tipes koppelingsoorlaaiings is beskikbaar vir die DS3800HCMC1A1B?
A: Die kaart is beskikbaar met verskeie koppelingsoorlaaiings, insluitend PCIe, USB, SPI, UART en I2C. PCIe-weergawes is ideaal vir industriële rekenaars, USB-weergawes is geskik vir draagbare diagnostiek, terwyl SPI, UART en I2C algemeen in ingebedde, mikrobeheerder-gebaseerde stelsels gebruik word.
V: Ondersteun die DS3800HCMC1A1B foutopsporing en -filtering?
A: Ja, die kaart ondersteun outomatiese foutopsporing, CRC-nabesigting en boodskapfiltering. Hierdie eienskappe verbeter kommunikasiebetroubaarheid, verminder busfoute, verbeter data-integriteit en optimaliseer algehele netwerkprestasie in werklike tydtoepassings.
