DS215TCQAG1BZZ01A Analoge I/O-bord

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	DS215TCQAG1BZZ01A
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

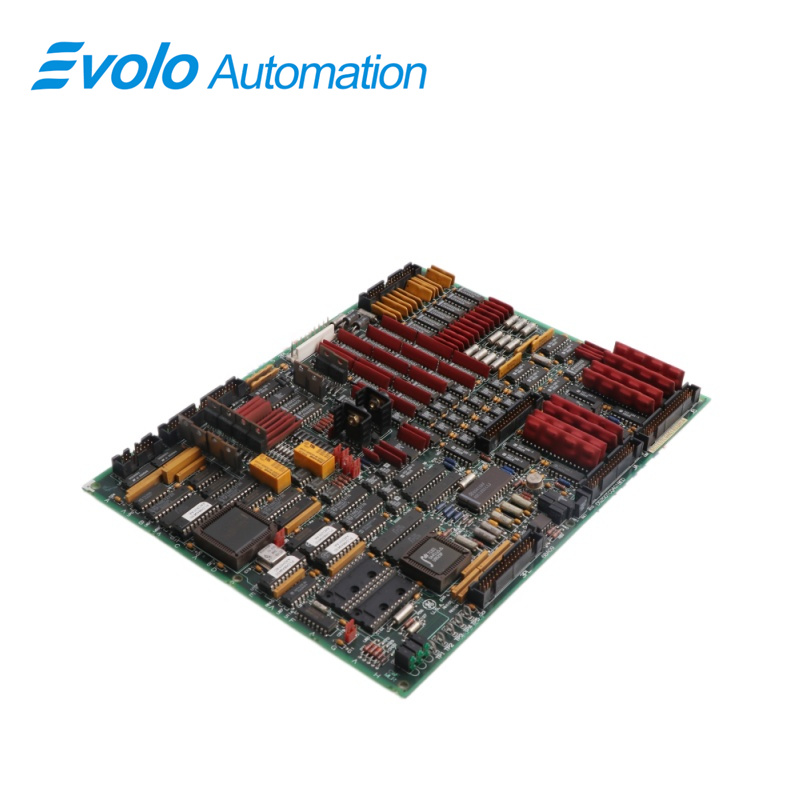

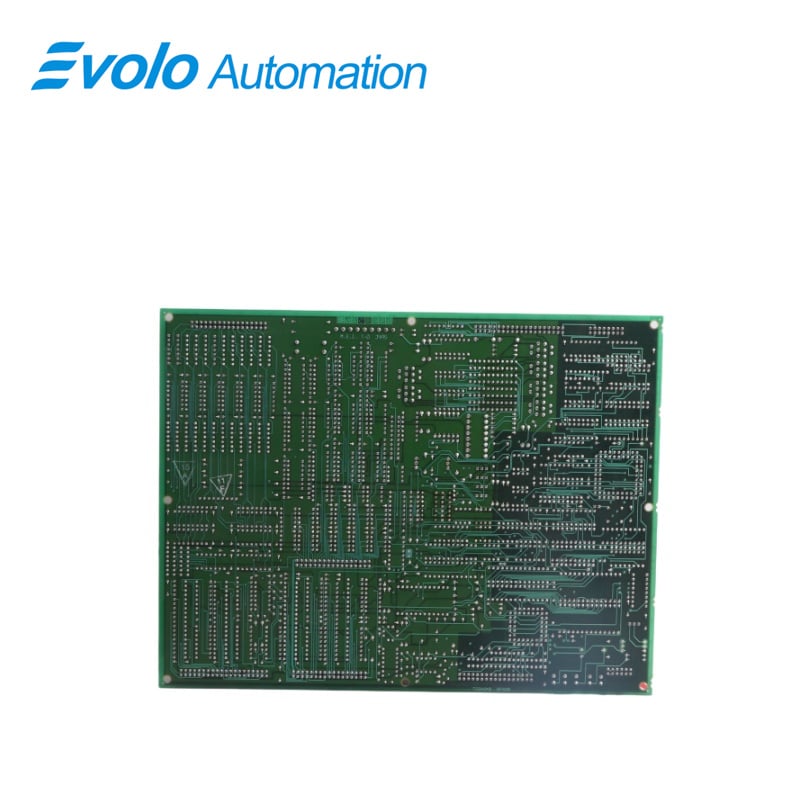

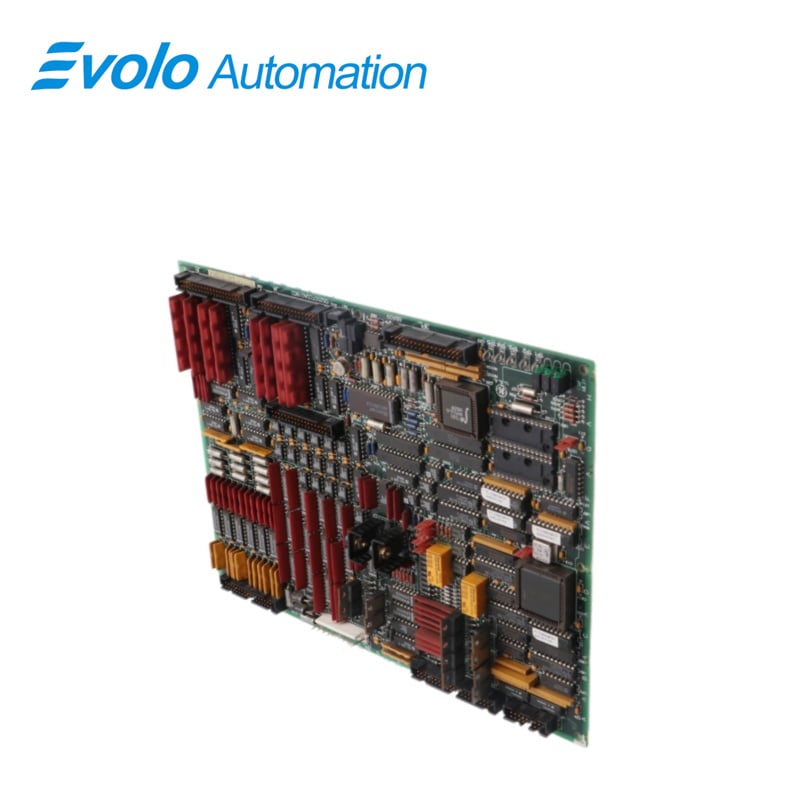

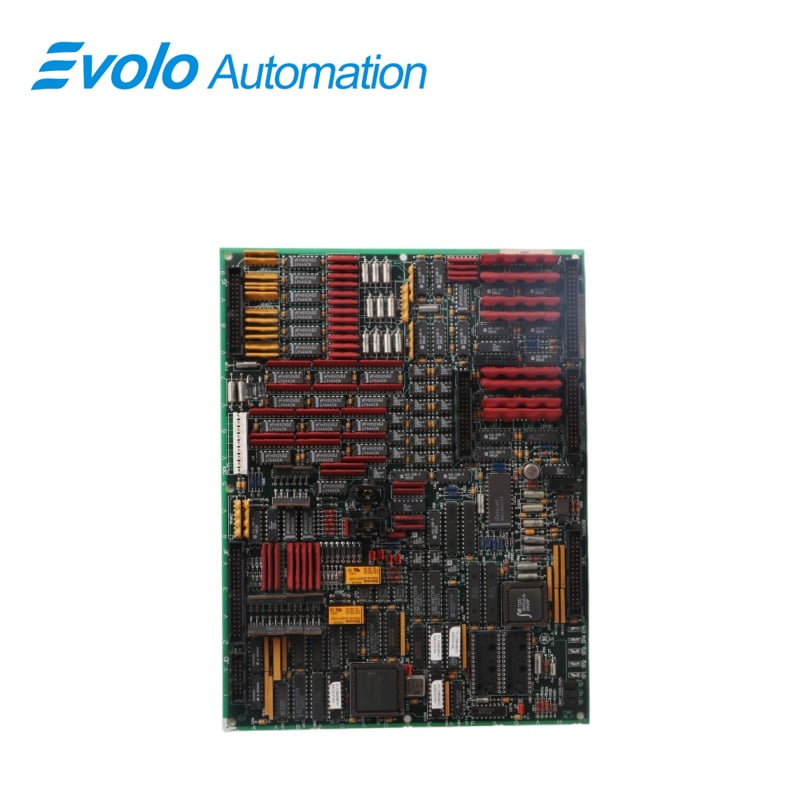

DS215TCQAG1BZZ01A is 'n Analoge I/O-kaart wat deur General Electric vervaardig en ontwerp is as deel van die Mark V LM-reeks wat in turbinebeheerstelsels gebruik word. Die Analoge I/O-kaart (TCOA) skaal en kondisioneer 'n groot aantal analoogseine wat deur die terminaalborde op die I/O-kernne R1, R2 en R3 ingelees word. Tot hierdie groep seine behoort die LVDT-invoere, servo-klepinvoere, termokoppel-invoere, 4–20 mA-invoere en -uitvoere, vibrasie-invoere, relaisbestuurder-uitvoere, puls-invoere, spanning-invoere, sowel as generator- en lynseine. Op die STCA-kaart word sommige van die seine deur die 3PL-konnektor geskryf. Deur die JE-konnektor ontvang en stuur die TCQC-kaart generator- en lynseine. Die TCOA-kaart skaal en kondisioneer invoersene wat 4–20 mA is, insluitend die brandstofvloei-druk- en kompressor-stalling-opsporingsseine.

Toepassings

Kragbedryf (Kragstasies): Gas-turbienkernbeheer: Geïnstalleer in die beheerkaste van GE Frame 6-, 7- en 9-reeks gas-turbines.

Signaalverwerking: Verantwoordelik vir die verkryging en verwerking van terugvoer vanaf die turbine self, insluitend uitlaattemperatuur (termokoppels), laer vibrasie, spoed (magnetiese opneemtoestel) en brandstofvlakklep (LVDT).

Olie- en Gasbedryf (Afstromende Verwerking): Gebruik in outomatiese aandrywingstelsels vir groot kompressor-eenhede en rouolie-pompstasies.

Toestandherstel van 4–20 mA-senderseine om presiese vloei- en drukbeheer onder komplekse bedryfsomstandighede te verseker.

Swaarvervaardiging (Versorgingsgebaseerde Kragstasies): Gebruik vir uitskakelbeheer en stelselstatusmonitering in aanvullende generatorstelle in staalwerke en chemiese aanlegte.

TCOA-KONNEKTORS

2PL – Versprei elektrisiteit na die en kerne vanaf die TCPS-bord,

3PL – Die databus tussen die STCA-, TCQA- en TCQE-borde in die kerne sowel as tussen die STCA-, TCOA- en TCQE-borde in die kern. Vir oordrag na die COREBUS word voorwaardelik toestandherstelde seine op die 3PL oorgedra.

JA – Dra die termo-koppel insette en koue-aansluitingkorreksie vir die ooreenstemmende R1-, R2- en R3-kerns vanaf die TBOA-bordverbinding JAR/S/T.

JB – Dra die insette en uitsette vir 4–20 mA na en vanaf die JBR-terminaalbordverbinding op die TBQC.

JD – Vervoer uitskakelsignale vanaf die R1-kern na die TCTG-bord in die P1-kern; word nie in R2 of R3 gebruik nie.

Konfigurasie

1. HARDWARE: Die mA-uitsetkringe word gekies met behulp van hardeware-jumpers J1 en J2. Die stroomreeks vir die mA-uitsette, óf 20 mA maksimum óf 200 mA maksimum, word ingestel met behulp van J5 en J6. Vir kaarttoetse word die RS232-poort aan J7 verbind. ’n Oscillator word deur J8 geaktiveer. Vir besonderhede oor die hardeware-jumperinstellings vir hierdie bord, raadpleeg Bylae A en die bedienerkoppelvlak se hardeware-jumperpaneel.

2. SOFTWERS: Die volgende beskryf hoe om I/O-konfigurasiekonstantes vir die 4–20 mA-insette en -uitsette, vibrasies, LVDT-ligginge, pulskoerse en termo-koppels in die I/O-konfigurasie-redigeerder op die bedienerkoppelvlak in te voer.

Gereelde vrae

V: Watter insetformate kan die DS215TCQAG1BZZ01A lees?

A: LVDT-insette word deur TcQA gelees. 'n Gewyde lintdraad verbind die analoog-inset-uitsetbord in die R-beheerprosesor met die eerste redondante transduktor-inset vir

VDC1 en VDC2

V: Watter regulatore is ingesluit in die sagteware van die DS215TCQAG1BZZ01A TCQA?

A: Die inset-uitset-opstelsagteware op TCOA in elke beheerprosesor in die Mark V sluit digitale beheerregulatore in.

V: Bied u enige afslagte aan?

A: Ja! Vir afslag op die DS215TCQAG1BZZ01A, neem asseblief kontak met John vir die beste aanbod.
