DS200DTBCG1AAA-konnektorrelais-eindkaart

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	DS200DTBCG1AAA
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

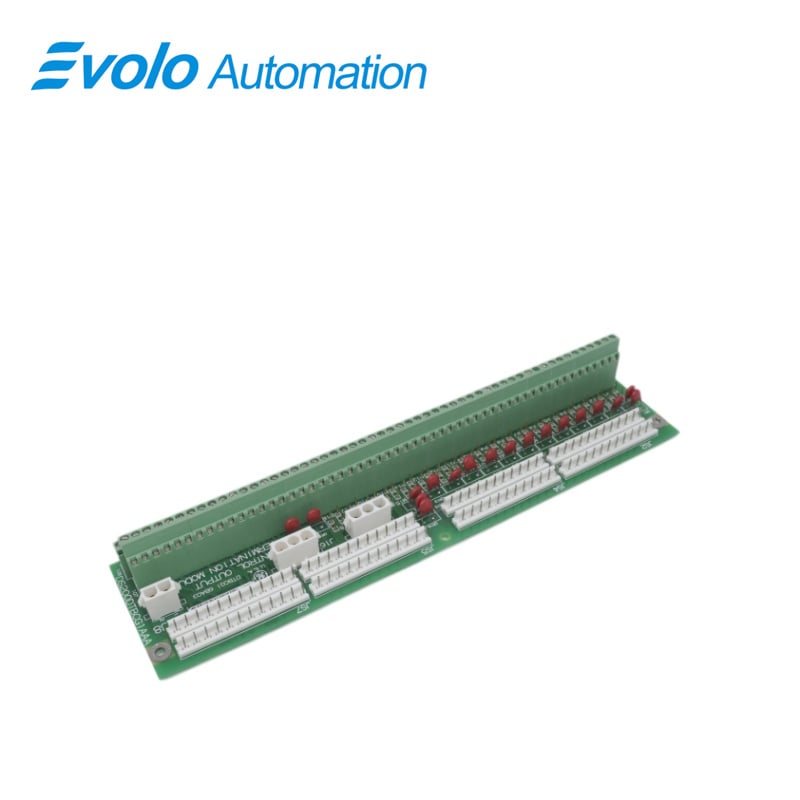

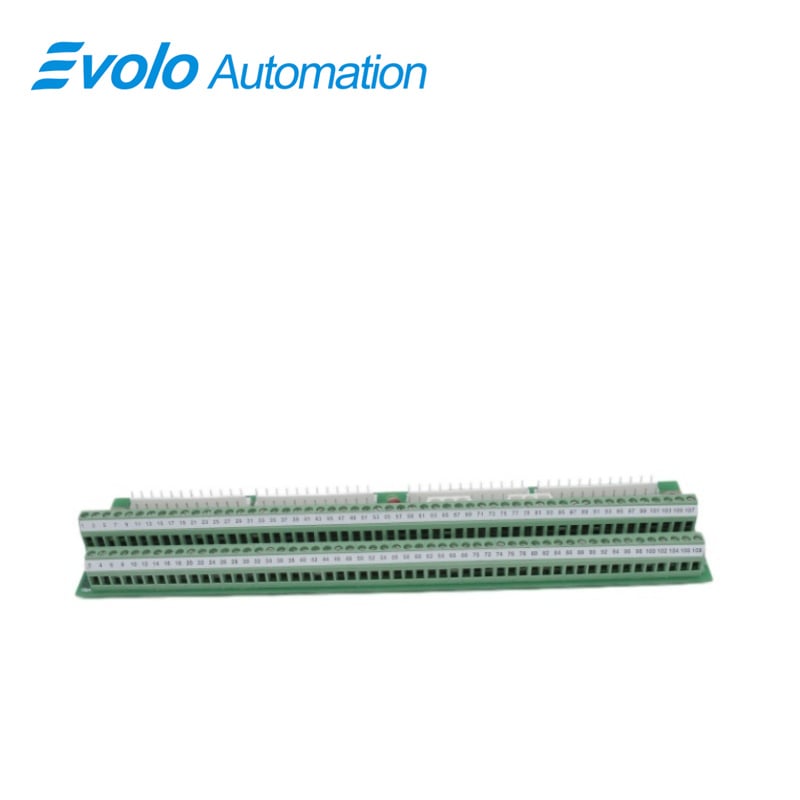

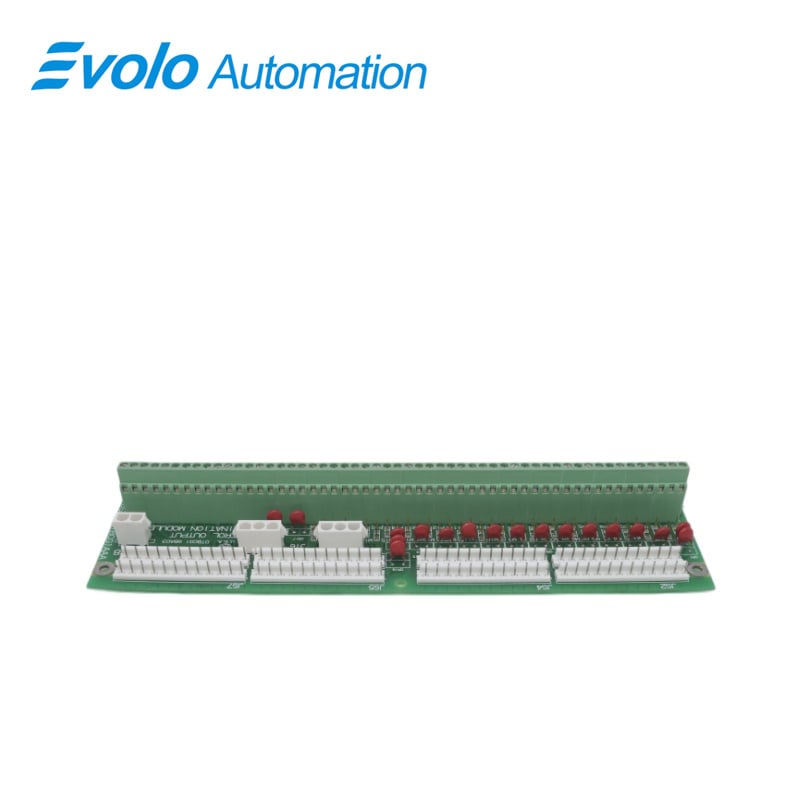

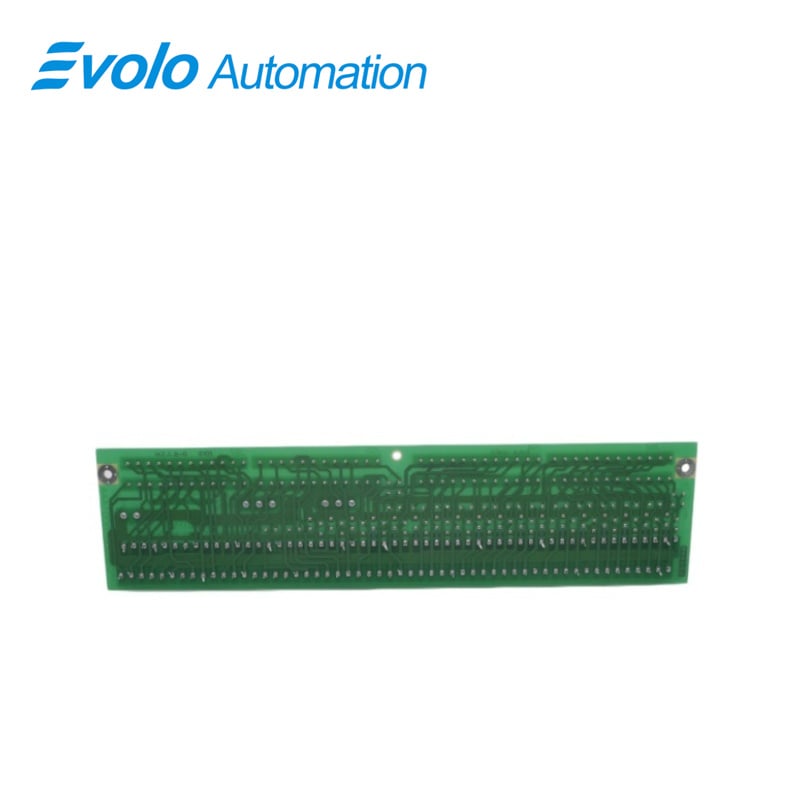

DS200DTBCG1AAA is 'n Kontak-uitsetafsluitingsmodule wat deur GE ontwikkel is. Dit is 'n deel van die Mark V-reeks. Q11, Q21 en Q51 bevat die Kontak-uitsetafsluitingsmodule (DTBC). DTBC is gekoppel aan die 30 relais van die TCRA op die Q21- en Q51-plekke vier en vyf. DTBC-hardware-jumpers kan gebruik word om agtien van die dertig uitsette op DTBC in Q51 as solenoïedes te konfigureer. Die DTBC in Q11 is gekoppel aan die vier kontak-uitsetrelais op die TCRA in Q11. Die hardware-jumpers van die Q11 DTBC is spesifiek gekonfigureer vir beheer van die gasmanifold-ontladingklep.

Toepassings

Groot termiese/gas-kragaanlegte: Word wyd gebruik in GE se Frame 6-, 7- en 9-reeks-gasturbienbeheerkaste vir die bestuur van die digitale status van honderde bykomende stelsels.

Olie- en gasraffinering: Gebruik vir begin-/stopvolgorde interlocking-beheer van sentrifugale kompressor-eenhede, wat absolute akkuraatheid van logika-omskakeling in gevaarlike produsieomgewings verseker.

Metallurgiese en staalfabrieke: Geïmplementeer in die beheerstelsels van hoogovn-blower en kragopwekkingstoerusting, wat ekstreme digitale seininteraksies onder hoë temperature en sterk magnetiese interferensie hanteer.

Afgeleë pompstasies en waterbestuur: Verantwoordelik vir seinaggregasie in verspreide I/O-stelsels, met beheer van die slagterugvoer van groot aktuatorse.

Koppelaars

JS1-JS8: Lees die relaisseine van die TCRA-bord op posisie vier:

J8: Ontvang krag van die TCPD-bord in die PD-kern vir die solenoïede.

J15 verbind met J16 en voorsien 125 V dc-krag aan kontakuitsette 16, 17 en 18. Op die Q11-kern word hierdie nie algemeen gebruik nie.

J16 verbind met J15 en voorsien 125 V dc-krag aan kontakuitsette 16, 17 en 18. Slegs verbindbaar in die Q51-kern. Op die Q11-kern word hierdie nie algemeen gebruik nie.

Hardewarekonfigurasie

P1/M1 tot P18/M18: Kontak-uitsette #1 tot #18 word deur solenoïede geaktiveer.

Om solenoïedkrag te aktiveer, moet albei in of albei uit wees. Hierdie konvensie word nie gevolg deur die Q11 DTBC-konfigurasie vir gasmanifold-ontladingklepbeheer nie.

Gereelde vrae

V: Wat is DS200DTBCG1AAA?

A: DS200DTBCG1AAA is 'n Kontak-uitset-eindpuntmodule wat deur GE ontwikkel is. Dit dien as 'n koppelvlak vir die organisering en eindiging van kontak-uitsetbedrading van velddraad na 'n beheerstelsel.

V: Wat is die verskil tussen DS200DTBCG1AAA as 'n koppelaar en 'n terminaal?

A: 'n Koppelaarsamestelling verwys gewoonlik na 'n stelsel wat drade met borde of behuisinge verbind en instopverbindings moontlik maak, terwyl 'n terminaal na 'n punt verwys waar drade vasgemaak word (bv. met skroewe of klampe) vir die verspreiding of eindiging van stroombane. In hierdie konteks bied die module eindpunte vir kontak-uitsette eerder as dat dit as 'n eenvoudige draad-na-draadkoppelaar optree.
