Oorsig
Oorsprongplek: |
VSA |
Handelsnaam: |
Bently Nevada |
Modelnommer: |
330908-21-35-10-02-00 |
Minimum Bestelhoeveelheid: |
1 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Vinnige detail
|
Opsie vir ongegewede lengte (minimum ongegewede lengte): |
2.1in |
|
Opsie vir totale kopselengte: |
3,5 duim |
|
Totale Lengte Opsie: |
1,0 meter (39 in) |
|
Konnektor en Kabeltipe Opsie: |
Miniatuur koaksiale ClickLoc-konnektor, standaard kabel |
|
Agentskapgoedkeuringsopsie: |
Nie nodig nie |
|
Dimensie: |
1.3x1.1x64cm |
|
Gewig: |
0.06kg |
Beskrywing

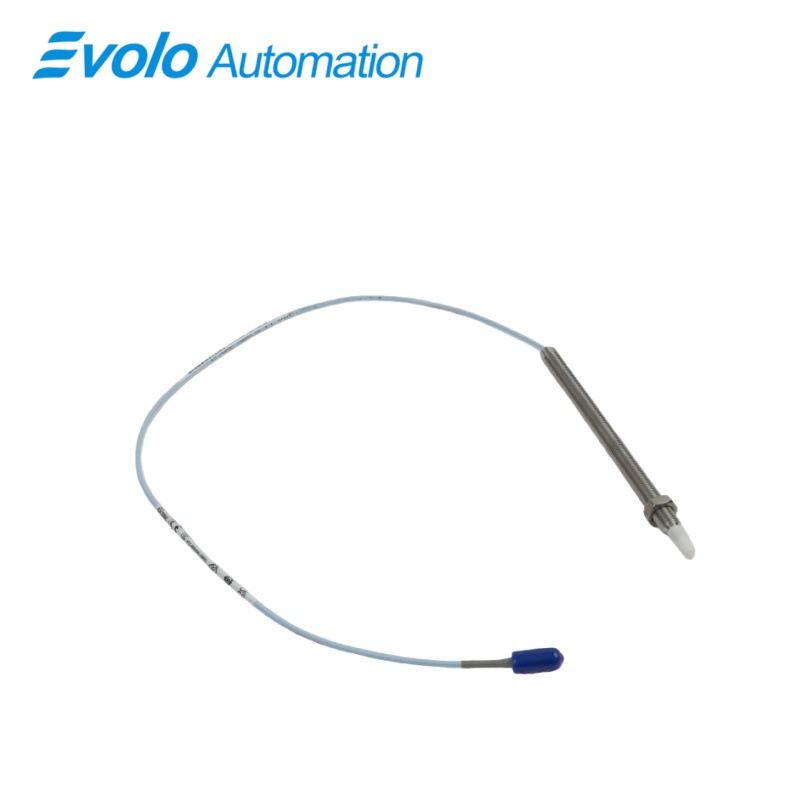

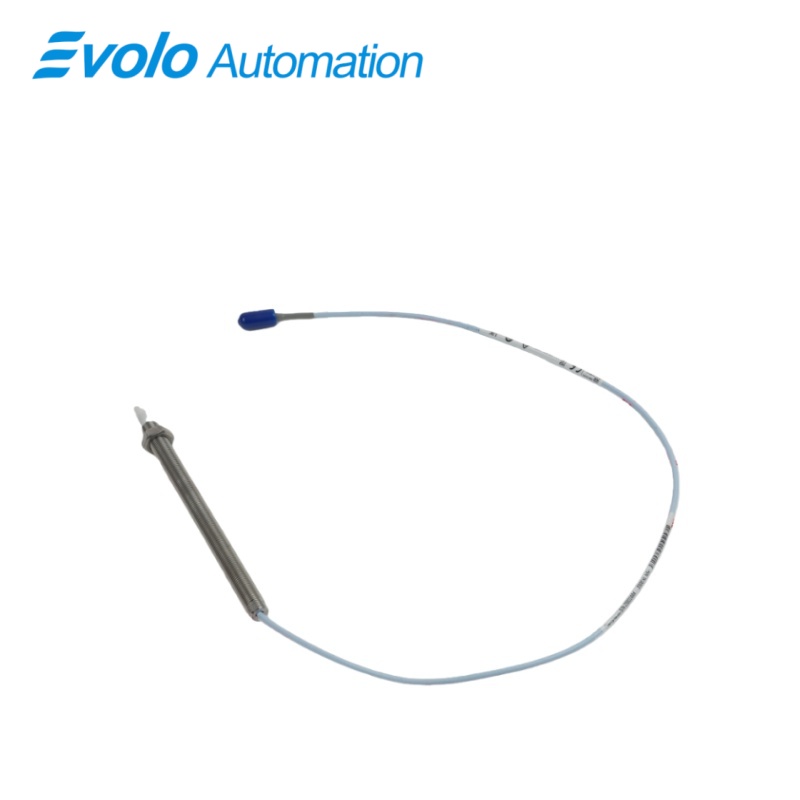

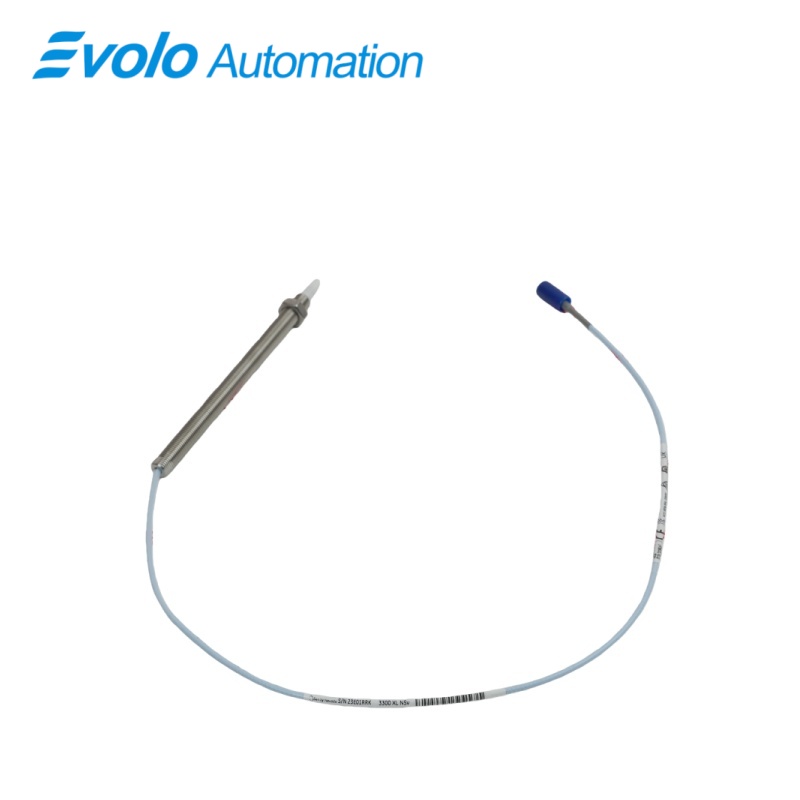

Die 330908-21-35-10-02-00 is 'n gesofistikeerde, hoë-presisie wervelstroom sensor wat deel uitmaak van die gerespekteerde 3300 NSv Nabyheidsondes-familie deur Bently Nevada. Hierdie spesifieke 3300 NSv Nabyheidsonde is ontwerp om te voldoen aan die stringente vereistes van industriële vibrasiemonitoring, veral in gevalle waar ruimte beperk is of waar doeldoorsnyde uitermate klein is. As 'n toonaangewende nie-kontak transducer, verrig die 330908-21-35-10-02-00 uitstekend daarin om die mikroskopiese fisiese gaping tussen sy sondepunt en 'n roterende geleidende teiken om te skakel na 'n hoogs akkurate, lineêre voltage sein. Binne die 3300 NSv Nabyheidsondes-reeks word hierdie model gekenmerk deur sy 2,1-duim ongegiede lengte en 'n 3,5-duim algehele kasselengte, wat 'n veelzijdige monteerprofiel bied vir verskeie tipes industriële lagerhuisings.
Een van die uitstaande kenmerke van die 3300 NSv Naderheidsproewe is hul gespesialiseerde "Narrow Sideview"-ontwerp. Die 330908-21-35-10-02-00 is spesifiek geoptimaliseer vir toepassings waar die proef in noue teenboors of beperkte interne geometrieë geïnstalleer moet word. In teenstelling met standaard 8 mm proewe, toon hierdie 3300 NSv Naderheidsproewe minimale sywand-interferensie, wat verseker dat radiale vibrasie- en aksiale posisiedata suiwer bly en nie deur omliggende metaalstrukture beïnvloed word nie. Dit maak die 330908-21-35-10-02-00 'n onontbeerlike 3300 NSv Naderheidsproef vir hoë-spoed turbo-uitbreiders, sentrifugale kompressors en klein-deursnee asse (minder as 51 mm of 2 duim) te wees.
Toepassings
Die 330908-21-35-10-02-00 word hoofsaaklik ingespan vir radiale vibrasie- en aksiale (stoot) posisiemonitoring in klein-deursnee roterende toerusting. Sy unieke 2,1-duim ongegiedeel maak fleksibele aanpassing en presiese gapinginstelling binne ingewikkelde lagerhuisings moontlik. In hoë-spoed sentrifugale lugkompressors en koeltoestelle waar interne spelings uitermate eng is, verskaf hierdie 3300 NSv Nabyheidsproewe stabiele en akkurate verplasingsdata sonder dat dit deur die nabyheid van die omliggende metaalteenboorwande beïnvloed word.
Hierdie sonde is hoogs effektief vir die monitering van vibrasie op asse met klein deursnee (gewoonlik onder 51 mm of 2 duim) soos wat in turbo-uitbreiders en presisieprosespompe aangetref word. Standaard nabyheidssensors verloor dikwels lineariteit op sulke gekromde oppervlakke, maar die 330908-21-35-10-02-00 is fabriek-afgestem om hoë akkuraatheid te handhaaf op doelwitte met hoë kromming. Deur hoë-resolusie dinamiese bewegingsdata te verskaf, ondersteun dit gevorderde voorspellende instandhoudingstrategieë, wat bedrywers in staat stel om lagerversleting of asonstabiliteit op die vroegste moontlike stadium te identifiseer.
In veeleisende petrochemiese en kragopwekkingsomgewings tree die 330908-21-35-10-02-00 op as 'n betroubare Keyphasor-sensor vir spoedmeting en faseverwysing. Sy robuuste konstruksie weerstaan die aggressiewe olies en oplosmiddels wat algemeen is in prosesgaskompressors. Met 'n aanbevole gaping van 1,0 mm (40 mils) en 'n stabiele lineêre reeks van 1,5 mm, registreer dit eenmaal-per-omwenteling tydsimpulse vanaf asinsteeksels of sleutels, selfs onder beduidende termiese swaaiings, en verskaf noodsaaklike data vir vibrasiefase-analise en nulsnelheidsopsporing.
Spesifikasies
|
Bedryfs- en Bergingstemperatuur: |
-56°C tot +1 65°C (- 48°F tot+3 43°F) |
|
Aanbevole gaping-instelling: |
1,0 mm (40 mils) |
|
Uitgangsweerstand: |
57 o |
|
Lineêre Omvang: |
1,5 mm (60 mils) |
|
Veldbedrading: |
0,2 tot 1,5 mm2 (15 tot 24 AWG) |
|
Voedinggevoeligheid: |
Minder as 2 mV verandering in uitgangspanning per volt verandering in insetspanning |
|
Krag ： |
Vereis -17,5 Vdc tot -24 Vdc sonder barrières by 11 |
Mededingende voordeel
1. Gespesialiseerde Nou Sy-aansigvermoë
Die grootste voordeel van die 330908-21-35-10-02-00 is sy vermoë om in uiterst engte monteringsruimtes te werk. Terwyl standaardsondes ly aan seinvervorming as gevolg van 'sy-aansig'-interferensie vanaf die wande van die monteringsgat, is die 3300 NSv Nabyheidsondes ontwerp om die omliggende metaal te ignoreer. Dit maak akkurate meting moontlik in geometrieë waar ander sensore fisiek nie kan funksioneer nie.
2. Gepatenteerde Meganiese Integriteit (TipLoc & CableLoc)
Met Bently Nevada se gepatenteerde TipLoc-sondetip-molding en CableLoc-kabelretensie, bied hierdie sonde leierskap in die bedryf wat betref duursaamheid. Die sondetip bly permanent aan die liggaam vasgemaak onder swaar vibrasie, en die kabelkoppelvlak kan tot 220 N treksterkte weerstaan. Dit voorkom algemene mislukkings by die verbinding en tip, en verseker langtermyn strukturele integriteit in harde industriële omgewings.
3. Naadlose Retrofit en Globale Verenigbaarheid
Die 330908-21-35-10-02-00 is volledig versoenbaar met bestaande 3300 RAM-verlengkabels en Proximitor-sensors. Hierdie "plug-en-speel"-versoenbaarheid stel aanlegte in staat om hul trillingsmonstelsels te moderniseer sonder duur herontwerp of vervanging van alle veldbedrading. Dit behou historiese datakontinuïteit terwyl dit die verbeterde chemiese en termiese weerstand van die moderne NSv-reeks bied.
