Oorsig
Oorsprongsplek: |
VSA |
Merknaam: |
Honeywell |
Modelnommer: |
10005/1/1 |
Verpakkingbesonderhede: |
Oorspronklik nuut, fabrieksgeseël |
Lewertyd: |
5–7 dae |
Betalingsvoorwaardes: |
T/T |
Versorgingsvermoë: |
Op voorraad |
Spesifikasies
|
BESKRYWING |
Spesifikasie |
|
Model |
10005/1/1 |
|
Deel naam |
Waakhoondmodule |
|
Afmetings |
2 × 18,6 × 12,9 cm |
|
Gewig |
0.15KG |
|
Goedkeurings |
CE, TÜV, UL |
|
Sagtewareweergawes |
ALLES |
|
Ruimtevereistes |
4 TE, 3 HE (4 HP, 3U) |
|
Kragvereistes |
5 V DC, 175 mA (sonder WDGOUT-uitsetstroom) |
|
Rimpelinhoud |
< 50 mV p-p |
|
ESD1-inset |
24 V DC, 5 mA |
|
Herstel inset |
24 V DC, 10 mA |
|
ESD2-inset |
5 V DC, 10 mA |
|
Uitsetstroom |
900 mA (sekering 1 A), 5 V DC |
BESKRYWING

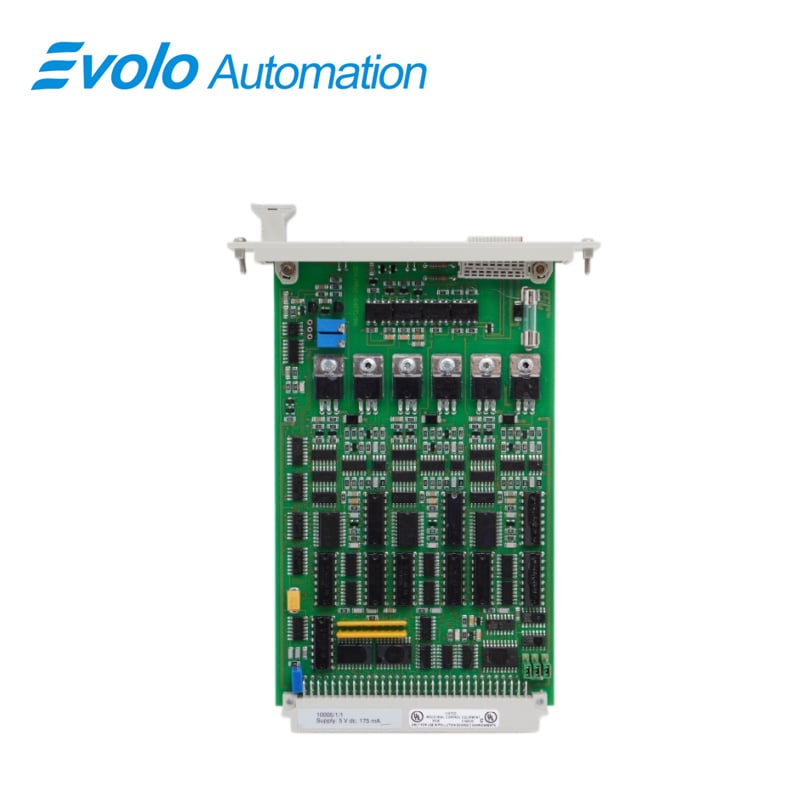

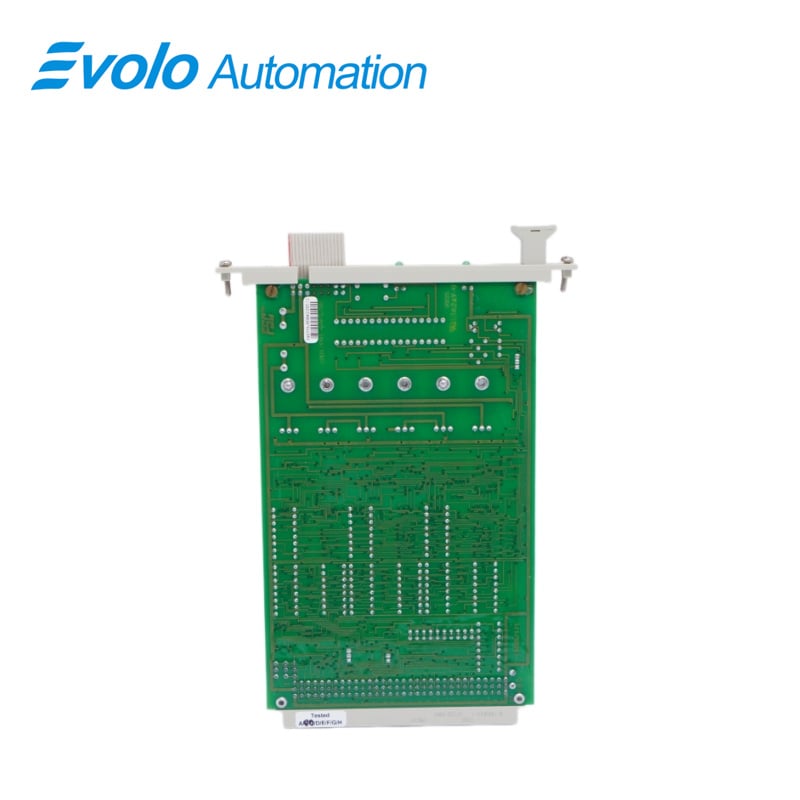

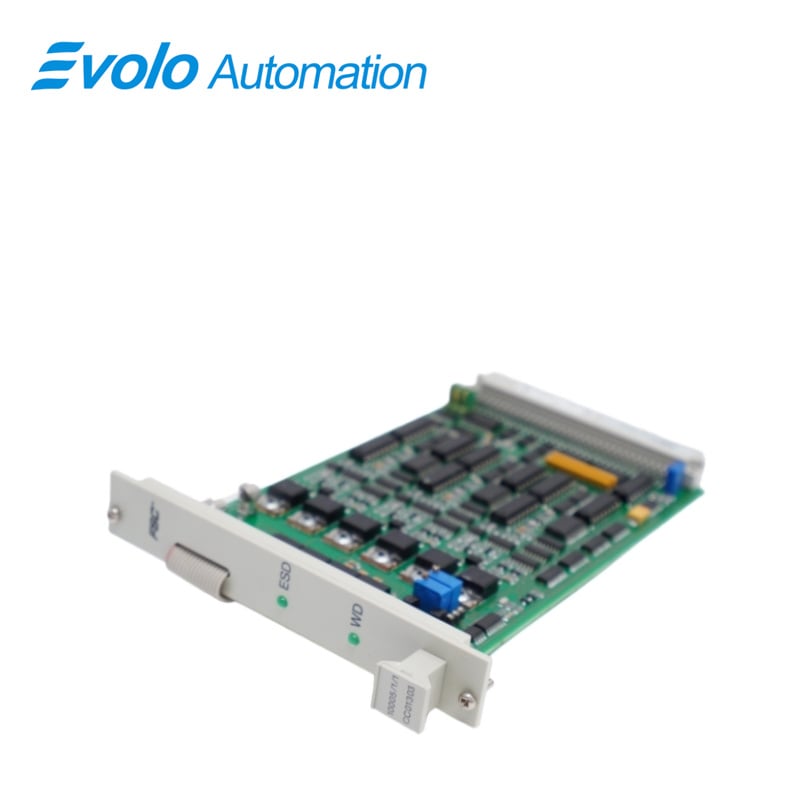

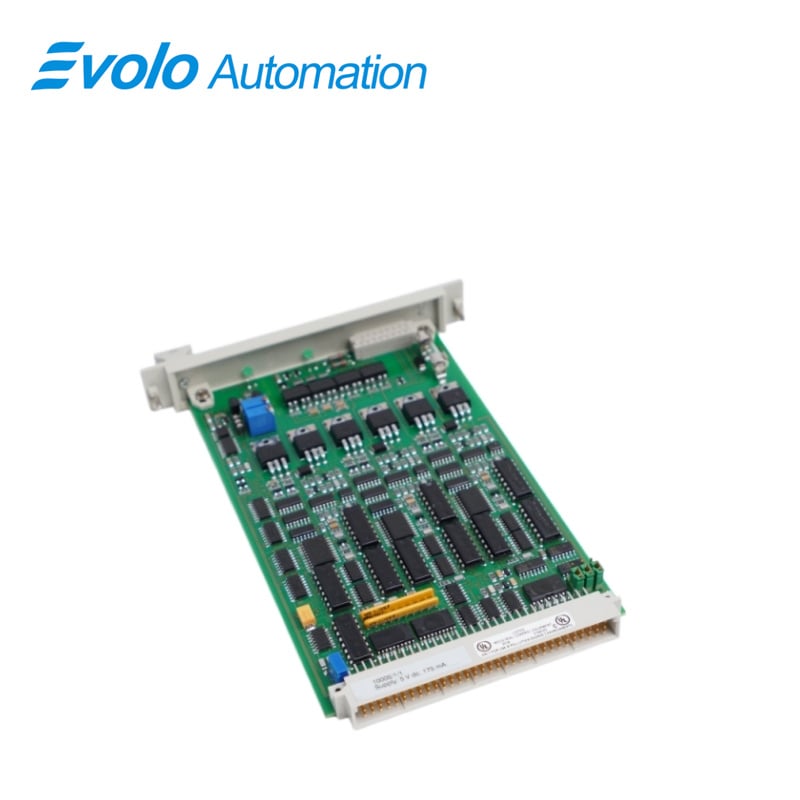

10005/1/1 is die kernveiligheidsmoniteringseenheid van die Honeywell FSC-veiligheidsgeïnstrumenteerde stelsel en word beskou as die stelsel se "laaste verdedigingslyn". As 'n hoëprestasie-wagdogtermodule is sy primêre funksie om die integriteit van die sentrale verwerkingseenheid (CPU) en stelselprogrammatuur in werklike tyd te moniteer. Hierdie module bedryf onafhanklik van die logika-verwerker en verseker dat die stelsel onder beheer bly deur statuspulsasies vanaf die kernbus voortdurend te moniteer.
Toepassings
Olie-refinaderye: Kern-ESD-logikamoniteur wat presiese veiligheidsklepsluiting waarborg.
Miskundige aanlegte: Moniteer ammoniakhoë-drukkringe met millisekondereaksie om 'n buitebeheersituasie te voorkom.
Kernkragaanlegte: Verskaf wagdogterbeskerming vir veiligheidstelsels en stralingmoniteringskringe.
Verbindings
Vir veiligheidsgewys relevante toepassings kan die aanleg se ESD direk aan die WD-module verbind word. In geval van 'n ESD word die uitgange onafhanklik van die prosessor ontlaai. Die waakhoedmodule word aan die voor- en bo-kant van die sentrale rak aangesluit op die 10005/0/1-module of die S-BUS.
Probleemoplossing en onderhoudaanbevelings
Foutopsporing: As die waakhoedtydhouer dikwels aktiveer, moet u eers kontroleer of die rimpeling van die 5 Vdc-voeding meer as 50 mV pk-pk oorskry; as die uitsetstroom abnormaal is, moet u bevestig of die interne 1 A vinnig-blende-skerpweerstand weens 'n kortsluiting aan die afstromend-einde gefaal het.
Onderhoudaanbevelings: Dit word aanbeveel dat die stelsel se afstandherstelfunksie periodiek deur die Herstel-insetkoppelvlak geverifieer word; hou die module se goue vingers en die basisraad se gleuf skoon, en verseker dat die insetimpedansie van die 24 Vdc-veldsein stabiel bly.
Veelgestelde vrae
V: Kan die 10005/1/1sal die module saamwerk met ouer FSC-softwarestelsels?
A: Ja, dit word volledig ondersteun en geoptimaliseer vir alle sagtewareweergawes met sterk kompatibiliteit.
V: Wat is die kragkwaliteitvereistes vir die 10005/1/1waakhoedmodule?
A: Dit vereis 'n 5 VDC-voorsiening met rimpeling onder 50 mV pk-pk vir akkurate monitering.
V: Watter ESD-insettipes ondersteun die 10005/1/1ondersteuning?
A: Dit ondersteun ESD1 (24 VDC, 5 mA) en ESD2 (5 VDC, 10 mA) insetseine.
V: Sal 'n kortsluiting by WDGOUT die 10005/1/1?
A: Nee, 'n 1 A-sikring beskerm die stroombaan en sal deurblaas as die stroom 900 mA oorskry of 'n kortsluiting voorkom.
V: Hoeveel rakruimte neem die 10005/1/1vereis?
A: Dit beset 4 TE-wydte en 3 U-hoogte as 'n standaard volhoogtemodule.
