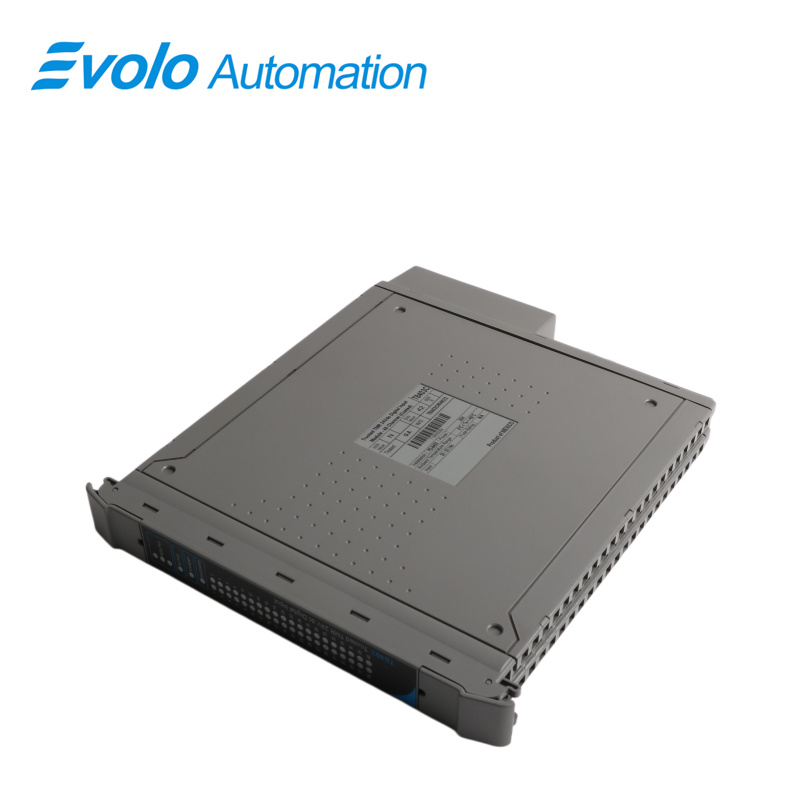

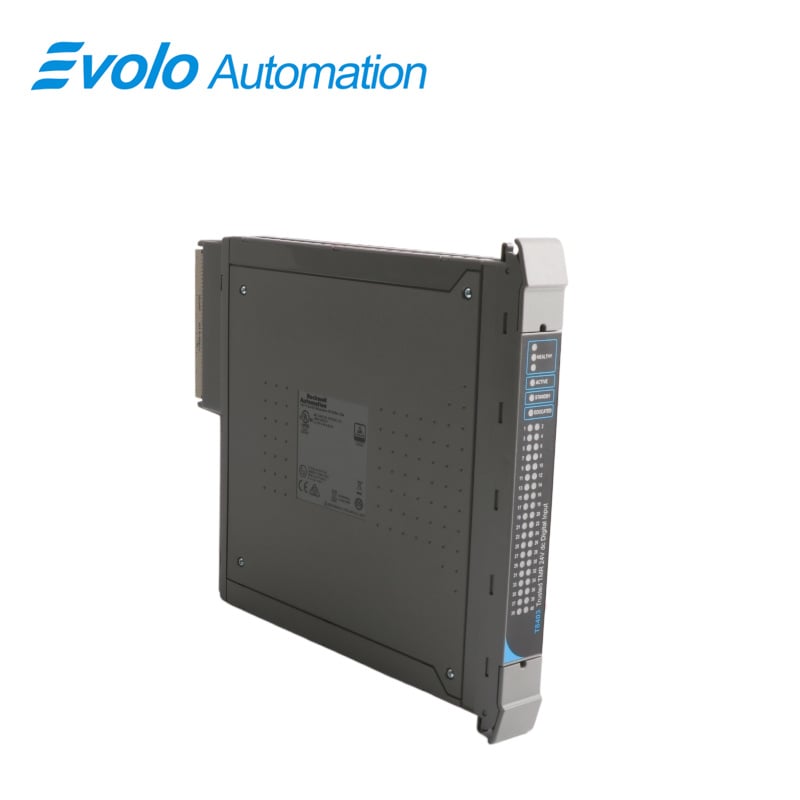

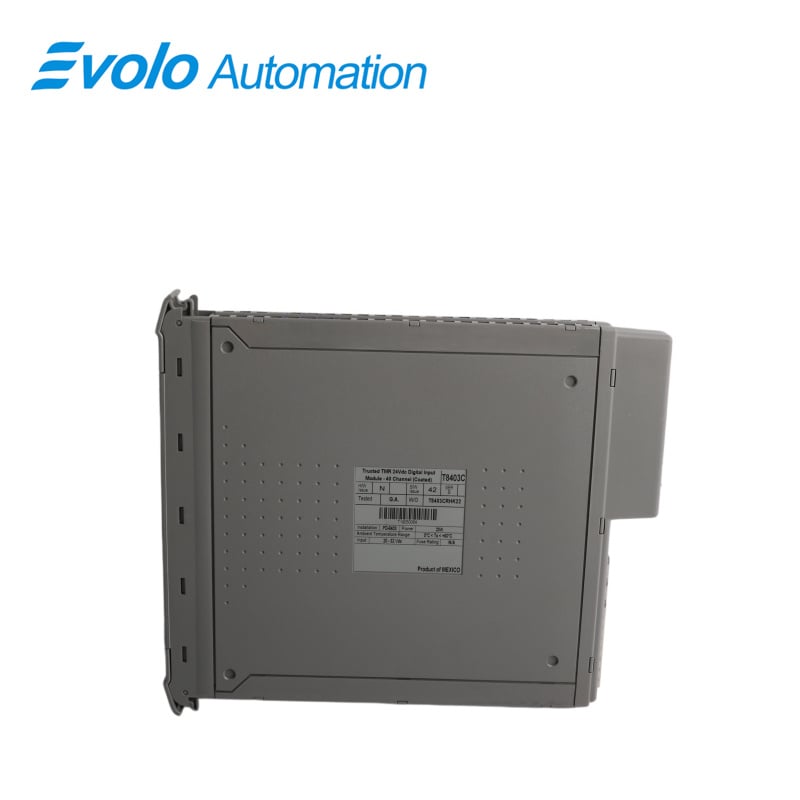

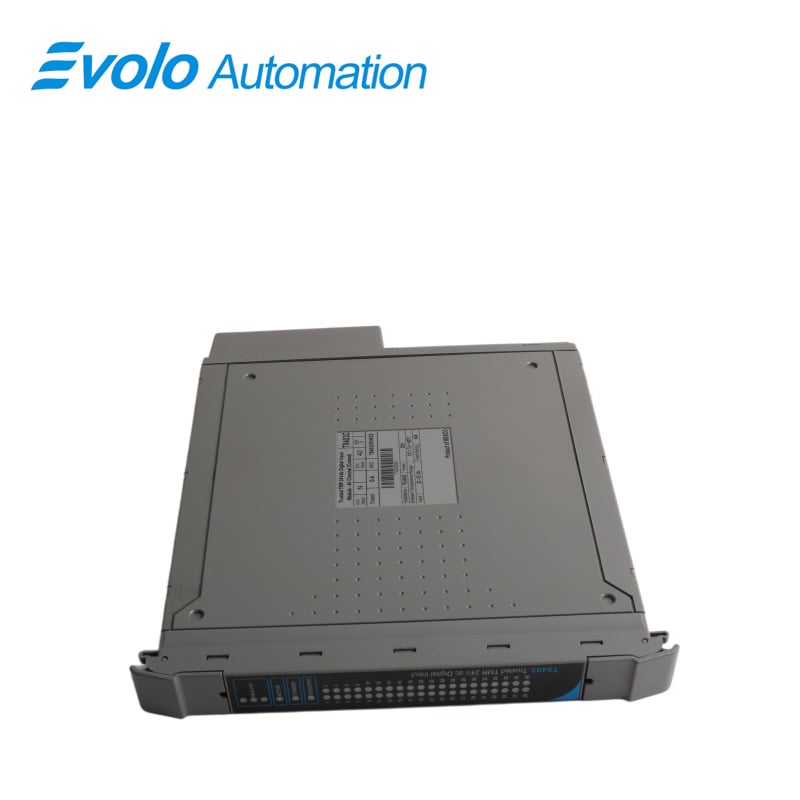

T8403C Betroubare TMR 24 Vdc Digitale Ingangmodule, China T8403C Betroubare TMR 24 Vdc Digitale Ingangmodulevervaardigers, -verskaffers, -fabriek

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	ICS TRIPLEX
Modelnommer:	T8403C
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Parameter	Waarde
Deelnommer	T8403C
Deel naam	Betroubare TMR 24 Vdc Digitale Ingangmodule
Afmetings	3 × 30,3 × 26,5 cm
Gewig	1,18 kg
Agterpaneel (IMB)-versorgingspanning	20 tot 32 Vdc
Agterpaneelvoeding	20 W
Veldvoorsiening	N/A
Maksimum Drywingsverbruik	29 W
Moduleposisie	T8100 / T8300 I/O-modulegleuf
Gemeenskaplike Veldisolasie	50 V versterk (kontinu); 250 V basies (fout); tipe getoets teen 2436 Vdc vir 60 s
Kanaal-na-kanaal-isolasie	Geen
SAMESMELTING	Geen
Aantal insette	40 kanale
Invoer impedansie	5 kΩ
Meting reeks	-6 tot +36 Vvk
Drumpels	Konfigureerbaar
Maksimum Draagbare Spanning	±50 VDC
Veiligheidsakkuraatheid	±0,5 Vvk
Binnestandelike veiligheid	Geen (eksterne versperring vereis nie)
Gebeurtenisresolusie	1 ms
Tydstempelakkuraatheid	±10 ms
Bedryfstemperatuur	0°C tot +60°C (+32°F tot +140°F)
Bergingstemperatuur	-25°C tot +70°C (-13°F tot +158°F)
Relatiewe humiditeit	10–95% RV (sonder kondensasie)

Beskrywing

T8403C Die betroubare TMR 24 Vdc-digitale insetmodule is 'n hoë-integriteit industriële veiligheidsinsetmodule wat ontwerp is vir kritieke prosesoutomatiseringstelsels. Dit koppel aan verskeie veldeenheidsapparate en is gebou om betroubare digitale seinopname in veiligheidkritieke omgewings te verseker.

Toepassings

Petrochemiese raffinaderye: Gebruik in ESD/FGS-stelsels vir digte monitering van klep- en drukskakelaarseine in gevaarlike sones.

Termiese kragstasies: Toegepas in FSSS- en turbine-uitvalstelsels vir vinnige 40-kanaal insetgebeurtenisvasvang tydens foute.

Koolstofgasifikasieaanlegte: Geplasser in inkoppelingstelsels vir die verwerking van heterogene skakelaarseine met konfigureerbare drempelwaardes.

Offshore-platforms: Gebruik in beheerkabines vir geïsoleerde digitale insetmonitering onder harsh marinetoestande.

Pyplynstasies: Aangewend by onbemannde klepstasies vir werklike monitering van afskakelklepstatus.

Eienskappe

40 driedubbelt-modulêre redondante (TMR) insetkanale per module.

Grootslagtige, outomatiese diagnostiek en selftoets.

Kiesbare lynmonitering per kanaal om oopkring- en kortsluitingsfoute in velddraadverbindings op te spoor.

2500 V impulsvolgmoontlikheid opto/galvaniese isolasiebarriére.

Aan-boord gebeurtenisvolgorde (SOE)-verslaggewing met 1 ms-resolusie.

Installasie

Om die module te installeer:

1. Maak seker dat die velddraadstel geïnstalleer is en korrek geposisioneer is.

2. Vry die uitwerpselskakelaars op die module met behulp van die vrystellingsleutel. Maak seker dat die uitwerpselskakelaars volledig oop is.

3. Hou die uitwerpers vas en voer die module versigtig in die bedoelde gleuf in.

4. Druk die module volledig in sy posisie deur op die boonste en onderste rand van die module se voorkant te druk.

5. Sluit die module se uitwerpers toe en maak seker dat hulle met 'n klik in hul geslote posisie inklik.

VEE

V1: Kan T8403C moet in standaardkraggleuwe of PLC-rakke van derde partye geïnstalleer word?
A: Nee. Dit moet slegs in vertroude T8100- of T8300-I/O-kassette met toegewyde agterpaneelkoppeling gebruik word.

V2: Wat is die maksimum weerstandspanning van T8403C indien 'n eksterne stootgolf voorkom?
A: Die insetstelsel ondersteun tot ±50 Vdc met beskerming van 5 kΩ insetimpedansie.

V3: Kan T8403C kan direk aan Zone 1/Zone 2-veldskerms in gevaarlike areas gekoppel word?
A: Nee. Eksterne veiligheidsbarriéres is vereis aangesien dit nie 'n inherente veiligheidsontwerp het nie.

V4: Wat is die maksimum drywingsverbruik van T8403C onder volle 40-kanaalbelasting?
A: Die maksimum drywingsverbruik is beperk tot 29 W (20 W nominaalverbruik).

V5: Kan T8403C bespeur skakelaarskommeling korter as 3 ms?
A: Ja. Dit bied ’n 1 ms SOE-resolusie, wat voldoende is vir die vaslegging van gebeurtenisse onder 3 ms.
